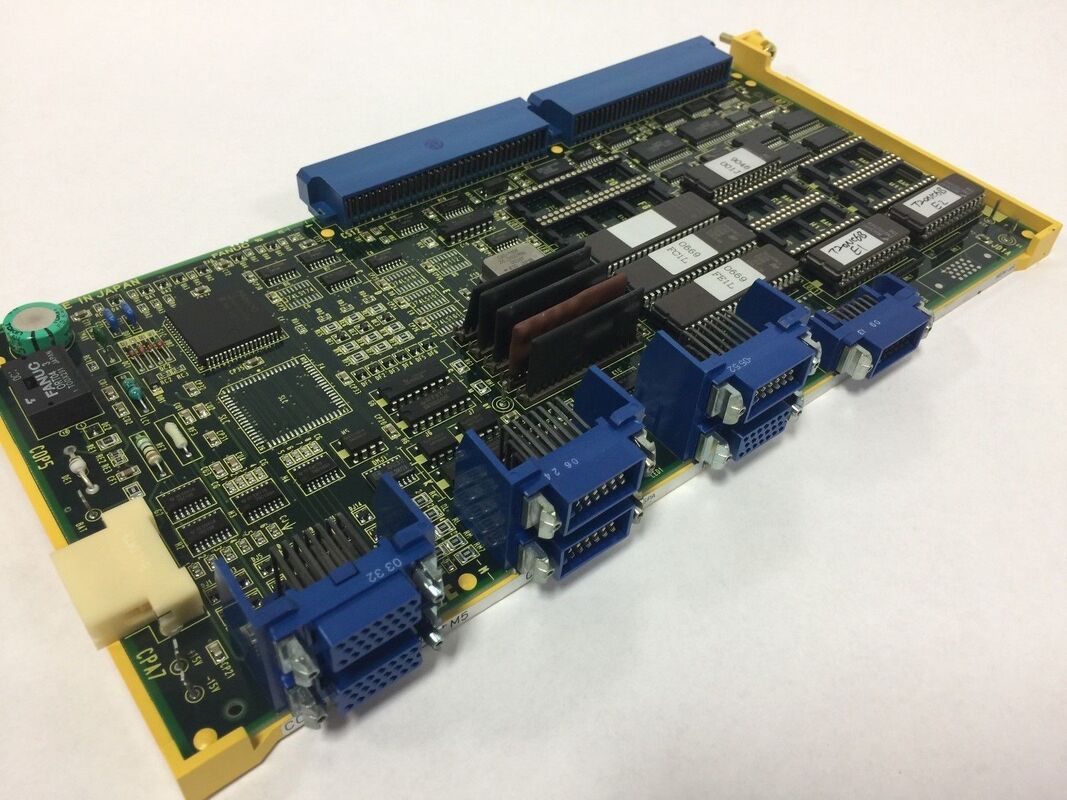

A16B-1212-0211 | FANUC 시리즈 0-C(F0C) 메모리 보드 PCB — 프로그램/PMC/시스템 메모리/0-MC/0-TC CNC

시리즈 0-C CNC의 메모리 보드 — 역할

FANUC 시리즈 0-C(F0C) CNC 아키텍처에서 메모리 보드는 CNC가 작동하는 데 필요한 모든 데이터를 저장하고 제공하는 보드입니다.

CNC 시스템 소프트웨어:CNC가 G 코드를 해석하고, 축 동작을 관리하고, 스핀들을 제어하고, 작업자 인터페이스를 처리하는 방법을 정의하는 기계 실행 가능 펌웨어는 모두 메모리 보드에서 로드됩니다.

PMC 래더 프로그램:냉각수, 공구 교환장치, 도어 인터록 및 모든 기계 주변 장치 시퀀스를 제어하는 ​​기계 시퀀스 로직(내장형 PLC 프로그램)입니다. 래더 프로그램은 메모리 보드에 저장되어 매 PLC 스캔 주기마다 메모리 보드에서 실행됩니다.

CNC 가공 프로그램:작업자 또는 프로그래머가 생성한 가공 프로그램으로 CNC의 프로그램 메모리 영역에 저장됩니다. 메모리 보드의 용량에 따라 CNC가 보유할 수 있는 프로그램 라이브러리의 수와 크기가 결정됩니다.

매개변수:기계별 구성 데이터(축 할당, 보정 값, 속도 제한 및 PMC 데이터)는 일반 CNC 제어 장치가 설치된 특정 기계에서 올바르게 작동하도록 만듭니다.

A16B-1212-0211은 F0C CNC 시스템에 대한 이 모든 데이터를 전달하는 메모리 보드입니다.

주요 제품 정보

메모리 보드 변형 — 맥락상 0210, 0211, 0216

시리즈 0-C는 A16B-1212-021x 시리즈의 여러 메모리 보드 변형을 사용했으며 각각은 약간 다른 기능을 가지고 있습니다.

A16B-1212-0210:직렬 스핀들 출력이 없는 기본 0-C 메모리 보드입니다. 드라이브의 직접 병렬 인터페이스를 통해 디지털 서보 및 스핀들 드라이브를 구동합니다. 최대 128KB의 프로그램 메모리, PMC-L, 흑백 그래픽 및 RS-232C 통신을 지원합니다.

A16B-1212-0211:동일한 021x 메모리 보드 제품군의 변형으로, 메모리 용량과 인터페이스 기능의 특정 조합으로 F0C CNC 제어 구성을 제공합니다.

A16B-1212-0216:0-C 직렬 메모리 보드에는 CNC가 디지털 직렬 링크를 통해 FANUC의 차세대 직렬 스핀들 드라이브와 통신할 수 있도록 하는 광섬유 직렬 스핀들 인터페이스가 추가되었습니다.

응용 시나리오

F0C CNC 메모리 보드 오류:FANUC 0-MC 머시닝 센터는 시스템 알람, 특히 메모리 무결성 오류를 나타내는 RAM 패리티 알람(910 또는 911)을 개발합니다. 전원 공급 장치와 보드 장착이 올바른지 확인한 후 A16B-1212-0211 메모리 보드에 결함이 있는 것으로 식별됩니다. 기계의 PMC 프로그램과 백업의 CNC 매개변수가 로드된 교체 보드는 기계를 전체 작동 상태로 복원합니다.

메모리 보드 예방 교체:CNC 개조 작업을 진행 중인 0-TC 터닝 센터에서는 체계적인 부품 교체의 일환으로 메모리 보드를 교체했습니다. 새로운 A16B-1212-0211은 콘텐츠가 장비 제작사의 백업에서 다시 로드되므로 PMC 재프로그래밍이나 매개변수 재입력 없이 메모리 보드의 서비스 수명을 재설정합니다.

FAQ

Q1: A16B-1212-0211을 교체하면 CNC 프로그램은 어떻게 됩니까?

보드를 교체하면 메모리 보드의 배터리 지원 RAM에 저장된 프로그램과 매개변수가 손실됩니다. 새 보드에는 기계별 콘텐츠가 없습니다. 교체하기 전에 모든 CNC 프로그램, 공구 오프셋, 작업 오프셋, 기계 매개변수 및 PMC 래더 프로그램을 외부 장치(RS-232C 백업 PC, 메모리 카드, 구형 0-C 시스템용 테이프 카세트)에 백업하십시오. 교체 보드를 장착한 후 백업된 데이터를 모두 복원하세요.

Q2: 대체 A16B-1212-0211에 PMC 프로그램은 어떻게 로드됩니까?

0-C용 PMC 래더 프로그램은 일반적으로 전용 PMC ROM 칩이나 PMC 프로그램 백업 파일에 보관됩니다. 기기의 PMC 프로그램이 별도의 PMC 보드(예: PMC-M)의 ROM 칩에 저장되어 있으면 메모리 보드를 교체해도 프로그램이 손실되지 않습니다. PMC 프로그램이 메모리 보드의 RAM에 저장되어 있는 경우 새 보드를 장착한 후 백업에서 복원하십시오. 원래 기계 제작자의 백업이 더 이상 존재하지 않는 기계의 경우 기계 설명서에서 PMC 프로그램을 다시 만들어야 할 수도 있습니다.

Q3: 시리즈 0-C CNC의 RAM 패리티 경보(910 또는 911)는 무엇을 나타냅니까?

RAM 패리티 알람 910은 CNC 데이터 RAM의 패리티 오류를 나타내고, 알람 911은 프로그램 RAM의 패리티 오류를 나타냅니다. 둘 다 메모리 무결성 오류를 나타냅니다. 즉, 메모리 보드의 RAM 칩에 오류가 발생했거나 메모리 보드의 배터리에 오류가 발생하여 전원이 중단되는 동안 배터리 지원 RAM의 데이터가 손실되었습니다. 메모리 보드 자체에 결함이 있다고 판단하기 전에 먼저 백업 배터리 전압을 확인하십시오.

Q4: 시리즈 0-C에서 PMC-L과 PMC-M의 차이점은 무엇이며, 선택이 메모리 보드에 영향을 줍니까?

PMC-L(래더)은 0-C 메모리 보드 자체에 내장된 단순한 PMC 변형으로, 별도의 PMC 보드 없이 기본 기계 시퀀스 기능을 처리합니다. PMC-M(마스터)은 보다 복잡한 기계 시퀀스 로직을 위해 별도의 전용 PMC 보드(예: A16B-1211-0910)를 사용하는 보다 강력한 PMC 변형입니다. PMC-M을 사용하는 시스템에서는 메모리 보드에 내장된 PMC-L 기능을 사용하지 않으며, PMC 프로그램은 A16B-1212-0211이 아닌 별도의 PMC 보드에 상주합니다. 머신이 사용하는 PMC 유형을 알면 메모리 보드에서 구체적으로 어떤 프로그램 백업이 필요한지 결정됩니다.
