| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A20B-0009-0320 |
A06B-6047 시리즈는 AC 브러시리스 Alpha 시리즈 이전 시대인 FANUC의 DC 서보 드라이브 세대를 대표합니다. 이 드라이브는 브러시형 DC 서보 모터의 FANUC CNC 공작 기계에 전원을 공급합니다.
드라이브는 두 가지 필드 이름으로 알려져 있습니다.
"M 시리즈":이러한 드라이브에 사용되는 FANUC DC 서보 모터의 세대를 식별합니다.
"노란색 캡 드라이브":관련 DC 서보 모터에 있는 노란색 엔코더 캡의 이름을 따서 명명되었으며 이전 "블랙 캡" 세대를 대체합니다. 이 시각적 식별자는 기존 FANUC 기계를 서비스하는 기술자들 사이에서 잘 알려져 있습니다.

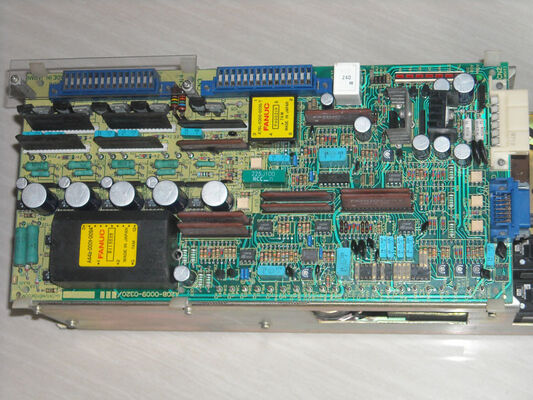

A20B-0009-0320은 이러한 단일 축 A06B-6047 드라이브 내부의 속도 제어 보드입니다. GE Fanuc Spares는 A06B-6047-H002, H003, H040, H041 및 H104의 전체 호환성 목록을 확인합니다.
| 매개변수 | 값 |
|---|---|
| 기능 | 속도 제어 PCB |
| 호환 가능 | A06B-6047 (H002, H003, H040, H041, H104) |
| 기술 | DC 서보 |
| 모터 유형 | M-시리즈 노란색 캡 DC 서보 |
| 개정 | /03F, /05B, /07C, /09D, /10D, /12D, /15E, /16E |
| 교환 | 코어 교환 가능 |
A20B-0009-0320은 연식에도 불구하고 포괄적인 애프터마켓 서비스 지원을 제공합니다.
생산 중인 M-시리즈 기계의 긴 서비스 수명으로 인해 이 보드는 정기적으로 요구되는 예비 부품입니다.
A06B-6047-H002 속도 제어 오류:CNC 선반의 X축 속도 제어 알람은 A20B-0009-0320을 추적합니다. 설치된 개정이 확인됩니다(/10D). 일치하는 개정 교체에는 원래 보드에서 전송된 점퍼 설정이 적용됩니다. 속도 제어가 복원되었습니다.
레거시 CNC 기계 개조:장기간 실행되는 M-시리즈 CNC 기계를 갖춘 생산 시설은 계획된 유지 관리 주기의 일부로 A20B-0009-0320 보드를 사전에 교체합니다.
Q1: 6047 DC 서보 드라이브와 최신 Alpha(A06B-6079) AC 서보 드라이브의 주요 차이점은 무엇입니까?
A06B-6047은 전기자 전류 조절을 사용하여 DC(브러시) 서보 모터를 구동합니다. 모터에는 물리적 브러시와 정류자가 있습니다. A06B-6079 Alpha 시리즈는 3상 PWM 전류 제어를 사용하여 AC(브러시리스) 서보 모터를 구동합니다. DC에서 AC로의 전환은 더 높은 신뢰성(브러시 마모 없음), 더 높은 효율성 및 더 나은 고속 성능을 가져왔습니다. A20B-0009-0320은 DC 시대 하드웨어입니다. A20B-2001-0930 클래스는 AC Alpha 시대에 서비스를 제공합니다.
Q2: A20B-0009-0320의 개정 변형이 왜 그렇게 많습니까?
6047 드라이브 시리즈는 수년간의 FANUC CNC 생산에 걸쳐 긴 생산 수명을 가졌습니다. 구성 요소 가용성이 변경되고, 회로가 개선되고, 호환성 문제가 해결됨에 따라 이 기간 동안 누적된 수정 사항입니다. 8개 이상의 확인된 개정 변형(/03F - /16E)이 있는 경우 교체를 주문하기 전에 개정을 일치시키는 것이 필수적입니다.
Q3: A06B-6047 단축 드라이브는 어떤 모터를 구동합니까?
A06B-6047은 M-시리즈(노란색 캡) DC 서보 모터를 구동합니다. 이는 해당 시대의 FANUC DC 서보 모터이며 일반적으로 노란색 인코더 캡 덮개로 식별됩니다. 올바른 속도 제어 성능을 얻으려면 모터의 정격 전압, 정격 속도 및 인코더 유형이 드라이브의 구성과 일치해야 합니다.
Q4: A20B-0009-0320을 스핀들 애플리케이션에 사용할 수 있습니까?
표준 A20B-0009-0320은 서보 축 애플리케이션에 대해 확인되었습니다. 스핀들 변형(#SPL)에는 Core Exchange가 필요하며 게인 또는 매개변수 스케일링이 다를 수 있습니다. 표준 변형과 #SPL 변형 중에서 선택하기 전에 애플리케이션 유형을 확인하십시오.
