| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A16B-2200-0341 |
FANUC 시리즈 0-C CNC 구조에서는PMC (프로그램 가능한 기계 제어기) 는 기계의 순서 논리를 실행합니다.냉각 액체, 수압, 도구 교환기, 문 잠금, 운영자 패널 반응 모두 PMC 사다리 계단으로 제어됩니다.

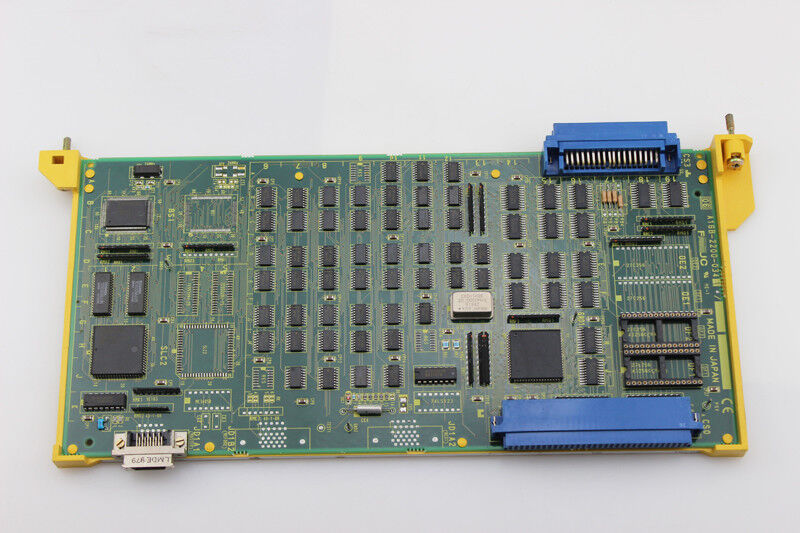

'PMC-M'라는 명칭은 0-C 시리즈 시스템에 장착된 특정 PMC 모델을 식별합니다.A16B-2200-0341는 PMC-M의 ROM 마스터 보드입니다. PMC의 프로그램 메모리 (ROM) 를 포함하고 I/O 링크 마스터 역할을 하는 PCB입니다..
| 매개 변수 | 가치 |
|---|---|
| 이사회 기능 | PMC-M I/O 링크 ROM 마스터 |
| 개정 | /04B (PMC-M), /09A (PMC-M2) |
| CNC 시스템 | 0-C 시리즈 |
| 로봇 | PMC-M2 로봇 변종 (/09A) |
| 인터페이스 | I/O 링크 (마스터) |
| 시리즈 | A16B-2200 |
A16B-2200-0341은 여러 하드웨어 개정판에서 다른 응용 프로그램 명칭으로 존재합니다.
/04B (PMC-M):시리즈 0-C CNC 기계 도구 애플리케이션을 위한 표준 PMC-M 구성. PMC-M는 CNC의 기계 인터페이스에 대한 기본 사다리 프로그램 실행 및 I/O 링크 마스터 기능을 제공합니다.
/09A (PMC-M2 로봇 ROM IO 링크 보드):로봇 애플리케이션에 대한 다음 데이 자동화에서 확인된 후의 개정. "M2" 지명은 향상된 PMC-M 능력 수준을 식별합니다.이 변형은 일련 제어 및 I/O 링크 통신을 위해 PMC-M 아키텍처를 사용하는 FANUC 로봇 컨트롤러에 서비스를 제공합니다..
0-C 시리즈 CNC PMC 보드 결함:FANUC 시리즈 0-C CNC는 PMC 경보를 개발합니다. 기계 순서는 응답을 멈추고, I / O 링크 통신이 실패합니다. A16B-2200-0341가 오류로 확인되었습니다.교체 PMC 사다리 실행 및 I/O 링크 통신을 복원.
로봇 PMC-M2 보드 유지보수:PMC-M2 아키텍처를 사용하는 FANUC 로봇 컨트롤러에는 A16B-2200-0341/09A가 시퀀스 제어판에 필요합니다. /09A 개정은 소싱 전에 구체적으로 식별됩니다.
Q1: A16B-2200-0341의 PMC-M (/04B) 와 PMC-M2 (/09A) 의 차이점은 무엇입니까?
/04B 개정판은 0-C 시리즈 CNC 애플리케이션을 위한 표준 PMC-M 구성입니다./09A는 PMC-M2 변종입니다. 다음 날 자동화에서 로봇 애플리케이션에 대해 확인된 향상된 PMC 능력 수준입니다."M2"등호는 기본 PMC-M에 비해 더 높은 프로그램 단계 용량 또는 확장된 명령 집합을 나타냅니다.항상 보드 라벨에서 설치된 개정을 확인하기 전에 교체 소스.
Q2: A16B-2200-0341을 교체하려면 PMC 사다리 프로그램을 재충전해야 합니까?
A16B-2200-0341에는 ROM (독독성 메모리) PMC 시스템 소프트웨어와 기계별 사다리 프로그램 콘텐츠가 저장되어 있습니다.빈 또는 다른 내용의 ROM로 보드를 교체하면 기계의 PMC 염기서열 논리가 백업에서 다시 로드되어야한다는 것을 의미합니다항상 PMC 보드 유지보수 전에 PMC 사다리 프로그램의 백업 복사본을 유지.
Q3: 어떤 CNC 시스템이 A16B-2200-0341과 PMC-M을 사용합니까?
Fanuc-controller.com는 A16B-2200-0341을 확인합니다. "특히 0시리즈 C 컨트롤러와 함께".0-TF) 는 기계 시퀀스 제어에 PMC-M 아키텍처를 사용했습니다.. DNC 일렉트로닉스는 이 보드를 다른 시리즈 0 시대 보드와 함께 I/O 보드 카테고리에 나열합니다.
Q4: A16B-2200-0341은 FANUC의 자체 CNC 시스템에 특이합니까? 아니면 제3자 기계 도구에도 서비스를 제공 할 수 있습니까?
A16B-2200-0341는 이 CNC 세대를 사용하는 모든 기계 제조업체에서 만든 기계 도구에 설치된 FANUC 시리즈 0-C CNC 시스템에 서비스를 제공합니다. 일본어, 독일어, 한국어, 이탈리아어,그리고 타이완의 기계 제조업체들은 그들의 CNC 플랫폼으로 FANUC 0-C를 지정했습니다.이 보드는 기계 제조업체에 특화된 것이 아니라 CNC로 제작된 것입니다.
Q5: "I/O 링크 마스터" 기능은 기계에 대해 실질적으로 무엇을 의미합니까?
I/O 링크는 PMC를 모든 외부 I/O 장치와 연결하는 FANUC의 일련 버스입니다.마스터로 A16B-2200-0341 모든 96 또는 104 기계 입력 신호와 56 또는 72 출력 신호이 보드를 통과이 보드가 고장 났을 때, PMC는 모든 기계 I/O에 대한 액세스를 잃게 됩니다.
