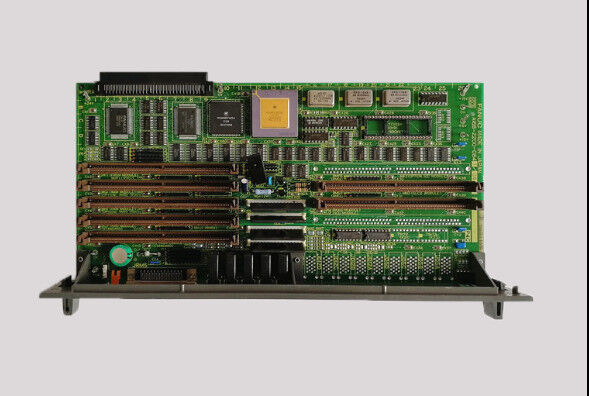

Fanuc A16B-2202-0850 제어판 PCB A16B22020850/02A

A16B-2202-0850 FANUC 6-축 옵션-2 CPU 보드 7 플러그인 슬롯 / 시리즈 16/18 축 확장 / 하위 CPU 아키텍처

옵션-2 원판 너머에 축 수를 확장

FANUC 시리즈 16/18 CNC 하드웨어 아키텍처에서, 주 CPU 보드는 기본 축 수를 처리합니다. 일반적으로 표준 구성에서 4 축입니다. 기계 도구가 더 많은 축을 필요로 할 때,옵션-2 하위 CPU 보드는 이 기본 한계를 넘어 시스템을 확장합니다.

A16B-2202-0850는 옵션-2 보드의 6축 변종입니다. 주요 CPU 보드에서 처리하는 것 이외의 추가 축에 대한 서버 축 처리 책임을 맡는 전용 서브 CPU입니다..

이 아키텍처는 이 시대의 FANUC CNC 제품군에 걸쳐 일관되게 나타납니다.

A16B-2203-0031 (방안-2 2-축):이 세션의 다른 부분에서 설명 된 16/18 시리즈 애플리케이션을위한 2 축 확장 하위 CPU.

A16B-2203-0033 (OPTION-2 소-CPU와 소-CPU):내장된 하위 CPU를 가진 더 높은 용량 옵션 보드도 이번 세션에서 확인되었습니다.

A16B-2202-0850 (6축 옵션-2):이 옵션 보드를 통해 조정되는 최대 6 개의 세르보 축을 필요로하는 기계용 6 축 확장 변수

주요 제품 정보

6 축 CNC ∙ 기계 도구 응용

왜 기계는 옵션-2 보드에 6개의 축이 필요합니까? 축 수치는 기계 도구의 기계적 복잡성을 반영합니다.

5축 가공센터와 인덱서:X, Y, Z는 기본 축이며, A, B (순환 축) 과 6번째 도구 매거진 축 또는 팔레트 인덱서는 모두 세르보 컨트롤이 필요합니다.

다중탑 회전 센터:Z, X, C (주 스핀들), Y (첨가 프레싱), 두 번째 타워 Z2 및 X2 축 complex 복잡한 턴 밀 센터에 대한 총 6 개의 서버 축.

이식기 전지:유연한 전송 기계에서, 여러 독립적 인 서보 축은 순차적인 작업을 통해 부품을 위치합니다. 6 축 수치는 전체 스테이션 부품을 포함합니다.

적용 시나리오

18B시리즈 6축 가공 센터 확장판 오류:추가 B 축을 가진 FANUC 시리즈 18B 5 축 가공 센터는 확장 축에 알람을 개발합니다. A16B-2202-0850가 오류로 확인되었습니다.교체 옵션 보드에 의해 처리 모든 6 축을 복원.

16B시리즈 다축 회전 센터 유지보수:이중 타워와 C 축을 갖춘 복잡한 CNC 턴링 센터는 옵션-2 하위 CPU를 교체해야합니다. A16B-2202-0850의 6 축 기능은 전체 확장 축 세트를 커버합니다.

FAQ

Q1: A16B-2202-0850이 16/18 시리즈 시스템에 추가되면 최대 총 축 수는 무엇입니까?

16/18 시리즈 주 CPU 보드는 기본 축을 지원합니다. 옵션 보드에 6 축을 가진 A16B-2202-0850을 추가하면 결합된 시스템 축 수를 제공합니다.정확한 총액은 특정 16/18 시리즈 모델에 달려 있습니다., 소프트웨어 버전 및 다른 옵션 구성 FANUC 시리즈 16/18 모델 하드웨어 문헌은 각 메인 보드와 옵션 조합에 대한 최대 지원 축 수를 지정합니다.

Q2: A16B-2202-0850는 6축 작동을 위해 7 슬롯에 일치하는 옵션 보드가 필요합니까?

A16B-2202-0850판은 물리적 슬롯과 CPU 인프라를 제공하지만그리고 이 7개의 슬롯을 채우는 통신판은 6축 동작을 위해 올바르게 장착되고 구성되어야 합니다.적용 가능한 FANUC 시리즈 16/18 하드웨어 연결 설명서는 6축 설정에 필요한 카드 구성에 대해 문서화합니다.

Q3: A16B-2202-0850을 교체하려면 확장 축을 다시 사용해야합니까?

A16B-2202-0850에 의해 처리되는 것을 포함하여 모든 축의 CNC 매개 변수들은 CNC의 주요 SRAM에 저장됩니다.모든 매개 변수 데이터가 손상되지 않은 옵션 보드를 교체하면 확장 축 매개 변수가 자동으로 시작에 다시 적용됩니다또한 SRAM 데이터가 손실 된 경우, 기계가 실행되기 전에 확장 축 매개 변수는 백업에서 다시 입력해야합니다.

Q4: 어떤 경보 코드에서 A16B-2202-0850가 고장 났는지 나타냅니다?

확장 축에 특화된 경보 (축 번호 구성에 따라 5, 6 축 또는 그 이상의 경보), 옵션 슬롯을 가리키는 통신 오류,또는 모든 확장 축의 장애를 동시에 기본 축이 정상적으로 계속하는 동안 모두 A16B-2202-0850의 오류가 될 수 있음을 나타냅니다. 오류가 주요 CPU 보드와 대 한이 옵션 보드에 할당 한 축에 고립되는지 확인하여 확인합니다.
