FANUC의 30i/31i/32i 제품군 내에서 각 시리즈는 축 수와 경로 용량을 기준으로 뚜렷한 위치를 차지합니다.
시리즈 30i-A:10개 경로, 최대 40개 축(32개 피드 축 + 8개 스핀들) - 가장 복잡한 다중 스핀들 및 다중 경로 기계에 적합합니다.
시리즈 31i-A:4개 경로, 최대 26개 축(20개 피드 축 + 6개 스핀들) — 고급 다중 경로 기계용.
시리즈 32i-A:2개 경로, 최대 12개 축(9개 피드 축 + 3개 스핀들) - 고성능 2경로 터닝 센터, 복합 기계 및 고급 머시닝 센터용입니다.
32i-A는 이 고급 제품군의 보급형 수준을 차지합니다. 이는 2개의 경로와 최대 12개의 축이 필요하지만 30i 또는 31i의 더 큰 구성이 필요하지 않은 애플리케이션에 30i/31i/32i 플랫폼의 전체 기능 제품군(나노 보간, AI 서보, HRV4 고응답 제어 및 다중 경로 프로그램 조정)을 제공합니다.

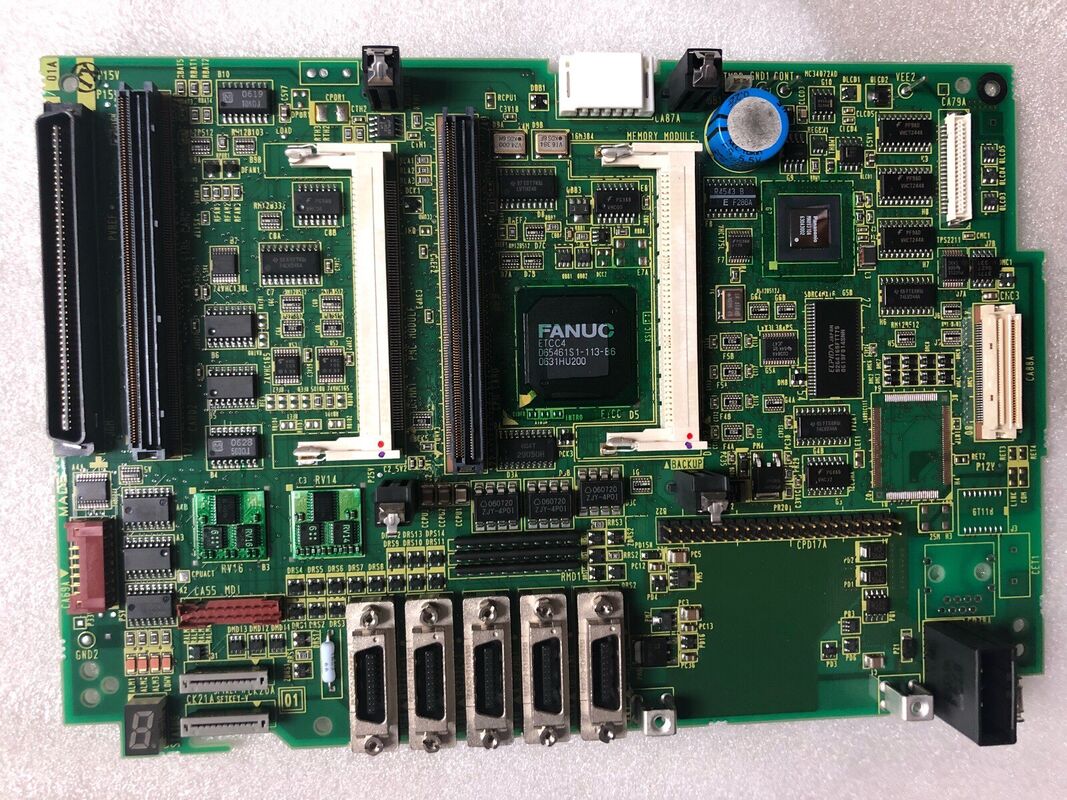

A20B-8101-0402 A6 메인 보드는 이 모든 기능의 기초가 되는 마스터 PCB입니다.
| 매개변수 | 값 |
|---|---|
| CNC 시스템 | FANUC 시리즈 32i-A |
| 보드 유형 | A6 |
| 제어 경로 | 최대 2개 |
| 제어되는 축 | 최대 12개 |
| 피드 축 | 최대 9개 |
| 스핀들 | 최대 3개 |
| 시리즈 | A20B-8101 |
0i 시리즈와 32i-A 시리즈 간의 기능 격차는 수십 년간의 FANUC CNC 개발을 반영합니다.
나노 보간:32i-A는 마이크로미터 해상도가 아닌 나노미터 해상도로 서보 명령을 계산합니다. 높은 이송 속도에서 더 미세한 명령 분해능은 고주파수 속도 리플이 적은 더 부드러운 표면을 생성합니다.
AI 서보(적응형 서보):CNC는 지속적으로 서보 축 응답을 모니터링하고 게인을 실시간으로 조정하여 절단 주기 전반에 걸쳐 마찰, 열 팽창 및 부하 변화를 보상합니다. 이는 전체 작동 조건에서 일관된 서보 강성을 유지합니다.
다중 경로 프로그램 조정:두 개의 독립적인 프로그램 경로가 동시에 실행되며, 경로 간 동기화 명령을 사용하여 경로 간 조정된 이동을 허용합니다. 트윈 스핀들, 트윈 터렛 터닝 센터는 이를 사용하여 단일 연속 가공 시퀀스에서 두 터렛을 동기화합니다.
HRV4 전류 제어:4세대 고응답 벡터 전류 제어는 높은 업데이트 속도로 서보 전류 루프를 실행하여 고속, 고정밀 절단에 필요한 서보 강성과 외란 제거 기능을 제공합니다.
A20B-8101-0402 A6 메인 보드는 이러한 기능을 호스팅하는 하드웨어로, 이를 제공하는 데 필요한 처리 아키텍처, 버스 연결 및 모듈 확장 인프라를 제공합니다.
복합 기계의 32i-A CNC 오류:FANUC 32i-A 제어 장치가 있는 트윈 스핀들 터닝 센터가 초기화되지 않습니다. 두 프로그램 경로 모두 비활성 상태이며 디스플레이에 내용이 표시되지 않습니다. 체계적인 오류 격리 후 A20B-8101-0402 메인 보드가 오류가 있는 구성 요소로 식별됩니다. 올바르게 구성된 A6 보드로 교체하면 두 제어 경로가 모두 복원됩니다.
메인보드 교체 예정:포괄적인 32i-A 제어 장치 개조를 수행하는 공작 기계 수리 시설은 보드 수준 갱신의 일부로 A20B-8101-0402를 교체하여 개조된 CNC가 안정적인 메인 보드로 다음 서비스 기간을 시작할 수 있도록 보장합니다.
Q1: 하드웨어 아키텍처 측면에서 32i-A는 31i-A와 어떻게 다릅니까?
31i-A는 4개의 제어 경로와 최대 26개의 축을 지원합니다. 32i-A는 2개의 경로와 최대 12개의 축을 지원합니다. 이는 동일한 하드웨어의 소프트웨어 제한 구성이 아닙니다. 서로 다른 A20B-8101 하위 시리즈의 서로 다른 메인 보드 하드웨어를 사용합니다. A20B-8101-0402는 32i-A 전용이며 31i-A 또는 30i-A 메인 보드와 호환되지 않습니다.
Q2: A20B-8101-0402를 교체하기 전에 어떤 데이터를 백업해야 합니까?
두 제어 경로에 대한 모든 CNC 매개변수, 두 경로 프로그램 메모리의 모든 부품 프로그램, 공구 오프셋 및 형상 데이터, 작업 좌표 데이터, PMC 래더 프로그램 및 데이터, 서보 및 스핀들 튜닝 매개변수를 백업합니다. 32i-A의 다중 경로 구성은 단일 경로 CNC에 비해 두 배의 매개변수 백업이 필요함을 의미합니다. 교체를 시작하기 전에 CNC의 ALL IO 기능을 통해 외부 장치에 백업을 수행하십시오.
Q3: A20B-8101-0402 A6 보드는 모든 32i-A 옵션 기능을 지원합니까?
A6 보드 유형 구성은 32i-A 제어 장치의 특정 옵션 카드 조합을 지원합니다. 특정 옵션(HRV4, 이중 확인 안전, 고속 원격 버퍼) 지원 여부는 보드 유형의 슬롯 보완 및 설치된 옵션 카드에 따라 다릅니다. 32i-A 하드웨어 연결 매뉴얼에 있는 A6 보드 유형의 기능에 대해 기기의 하드웨어 사양에서 옵션 요구 사항을 확인하세요.
Q4: A20B-8101-0402를 장착한 후 어떤 시운전 단계가 필요합니까?
장착하고 전원을 켠 후: 두 프로그램 경로가 모두 올바르게 초기화되었는지 확인합니다. 두 경로의 모든 축에 대해 FSSB 서보 통신이 설정되었는지 확인합니다. 모든 스핀들에 대한 스핀들 인터페이스 통신을 확인하십시오. 모든 PMC I/O 할당이 올바르게 응답하는지 확인합니다. 최대 속도 생산 전에 낮은 이송 속도로 두 프로그램 경로를 모두 실행합니다. 사용자 정의 서보 매개변수 조정 기능이 있는 기계의 경우 교체 후 축 동작을 조정된 매개변수와 비교하여 매개변수 복원 문제를 감지합니다.
Q5: A20B-8101-0402 메인 보드와 관련된 알려진 오류 모드가 있습니까?
A20B-8101 시리즈의 메인 보드는 다음과 관련된 오류를 일으킬 수 있습니다: 전원 공급 장치 레일의 전해 커패시터 노화(간헐적인 재설정 또는 작동 온도에서 불규칙한 동작 유발) 플러그인 모듈 소켓의 연결 산화(옵션 카드 통신 오류 발생); SRAM 배터리 고갈로 인해 전원 사이클 시 매개변수 손실이 발생합니다. 정기적인 SRAM 배터리 교체와 주기적인 매개변수 백업은 가장 일반적인 고장 결과에 대한 가장 효과적인 예방 조치입니다.
