| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |

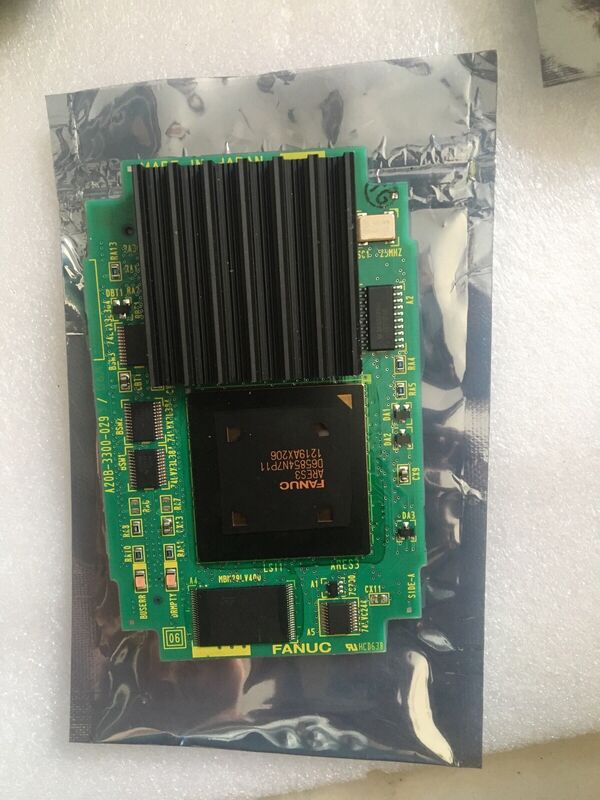

| 모델 번호 | A20B-3300-029 |
A20B-3300 시리즈는 FANUC의 플러그인 CPU 모듈 제품군으로, FANUC CNC 메인 보드에서 중앙 처리 기능을 제공하는 프로세서 카드입니다. 이 시리즈는 여러 세대의 CNC 플랫폼 및 프로세서 아키텍처에 걸쳐 있습니다.
그만큼A20B-3300-029x 제품군486 시대 프로세서 범위를 차지합니다.
| 판자 | 프로세서 | 메모리 | 플랫폼 |
|---|---|---|---|
| A20B-3300-0290 | 486DX | 16MB | 시리즈 15i/16i(iB) |
| A20B-3300-0291 | 486 | 16MB | 시리즈 15i/16i/18i/21i(iA) |
| A20B-3300-0293 | 486 | 16MB D램 | FANUC CNC 플랫폼 |
| A20B-3300-0312 | 펜티엄 | 16MB | 시리즈 21i-B, 210i-SB |
| A20B-3300-0313 | 펜티엄 | 32MB SDRAM | 시리즈 0i-C |
029x 제품군은 FANUC CNC 처리의 Intel 486 세대를 대표하며, 이는 486의 이전 제품보다 크게 도약하여 1세대 i-시리즈 CNC 플랫폼에 필요한 처리 능력을 제공합니다.
| 매개변수 | 값 |
|---|---|
| 프로세서 | 인텔 486 클래스 |
| 메모리 | 16MB D램 |
| 유형 | 플러그인 CPU 모듈 |
| 시리즈 | A20B-3300 |
| 애플리케이션 | FANUC CNC 메인보드 |
FANUC가 i-시리즈 CNC 플랫폼에 Intel 486 프로세서를 채택했을 때 Intel 486 프로세서는 이전 프로세서에 비해 의미 있는 발전을 가져왔습니다.
온칩 부동 소수점 장치(FPU):486의 통합 FPU(386에는 없음)는 소프트웨어 에뮬레이션이 아닌 하드웨어에서 부동 소수점 계산을 처리합니다. 좌표 변환, 호 보간 및 도구 보정 계산과 관련된 CNC 작업의 경우 하드웨어 부동 소수점은 훨씬 더 빠른 결과를 제공합니다.
전체 32비트 아키텍처:486은 FANUC 최초의 32비트 CNC 프로세서였습니다. 32비트 내부 데이터 경로와 32비트 외부 버스는 i-시리즈 CNC 소프트웨어의 계산 요구 사항에 필요한 데이터 폭을 제공합니다.
16MB DRAM 용량:16MB 온모듈 DRAM은 CNC 시스템 소프트웨어를 실행할 수 있는 작업 메모리 공간을 제공합니다. 부팅 시 CNC는 FROM에서 이 DRAM으로 시스템 소프트웨어를 로드하고 실행합니다. 486세대 i 시리즈 소프트웨어의 경우 16MB가 적절한 용량이었습니다.
CNC 프로세서 모듈 오류:FANUC CNC는 지속적인 부팅 실패 또는 CPU 수준 경보를 발생시킵니다. 모든 메모리 모듈이 올바르게 테스트되었습니다. A20B-3300-0293 프로세서 모듈이 결함으로 식별됩니다.교체하면 정상적인 CNC 부팅 및 작동이 복원됩니다.노후된 FANUC i-시리즈 CNC는 전자 장치 수리를 거칩니다. A20B-3300-0293 CPU 모듈을 교체하여 프로세서의 서비스 수명을 재설정합니다.
Q1: A20B-3300-0293 486 CPU 모듈을 사용하는 CNC 시스템은 무엇입니까?
A20B-3300-029x 제품군은 486 프로세서 시대의 FANUC i-시리즈 CNC 플랫폼을 제공합니다.
인접 구성원(0290, 0291)은 A 및 B 하드웨어 세대에서 Series 15i, 16i, 18i 및 21i 플랫폼과의 호환성을 확인합니다.
호스트 보드의 하드웨어 설명서에서 특정 CNC 모델을 확인하세요.
Q2: A20B-3300-0293은 펜티엄급 모듈(A20B-3300-0312/0313)과 어떻게 비교됩니까?
029x 제품군은 Intel 486급 프로세서를 사용합니다. 031x 제품군은 Intel Pentium급 프로세서를 사용합니다. Pentium은 슈퍼스칼라 듀얼 이슈 파이프라인, 더 넓은 메모리 버스 대역폭, 훨씬 더 빠른 부동 소수점 성능을 통해 클럭당 명령 처리량을 약 두 배로 늘립니다. 두 모듈 세대는 서로 다른 CNC 하드웨어 세대를 지원하며 상호 교환이 불가능합니다.
Q3: A20B-3300-0293을 교체하려면 CNC 재구성이 필요합니까?
아니요. CNC 매개변수, PMC 래더 및 부품 프로그램은 CPU 모듈과 별도로 SRAM 및 FROM 모듈에 있습니다.
A20B-3300-0293을 교체해도 저장된 데이터에는 영향을 미치지 않습니다. CNC는 FROM에서 부팅하고 새 모듈이 장착된 후 SRAM에서 매개변수를 읽습니다.
Q4: 486 시대 CNC에 사용되는 16MB DRAM은 무엇입니까?
A20B-3300-0293의 16MB DRAM은 프로세서의 작업 메모리입니다. 부팅 시 CNC는 빠른 실행을 위해 시스템 소프트웨어를 FROM에서 이 DRAM으로 복사합니다. 모든 런타임 변수, 미리보기 버퍼 데이터, 축 상태 정보 및 활성 프로그램 데이터는 기계 작동 중에 이 DRAM에 상주합니다. 16MB 용량은 486세대 FANUC CNC 소프트웨어 버전의 소프트웨어 공간과 일치합니다.
