| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A20B-8101-0280 |
FANUC 시리즈 0i-C (Zero i 모델 C) 는 0i 플랫폼의 세 번째 하드웨어 세대이다.
0i-A (첫 번째 세대):0i 하드웨어 아키텍처를 구축했습니다. 486DX2 처리와 기본적인 가공 및 턴 애플리케이션을 위한 작은 I/O 보완으로 비용 최적화 된 CNC.
0i-B (제2세대):보드 아키텍처를 정비하고, 서버와 스핀드 매개 변수 기능을 개선하고, 통신 옵션을 확장했습니다.
0i-C (3세대):MMX 펜티엄 프로세서로 업그레이드 된 이전 세대의 486DX2 클래스 하드웨어에서 처리 성능의 중요한 단계입니다.0i-C는 또한 기본으로 내장된 PC 기능을 도입했습니다., CNC가 이더넷을 통해 통신하고 HMI 응용 프로그램을 제어 장치에 직접 지원 할 수 있습니다.

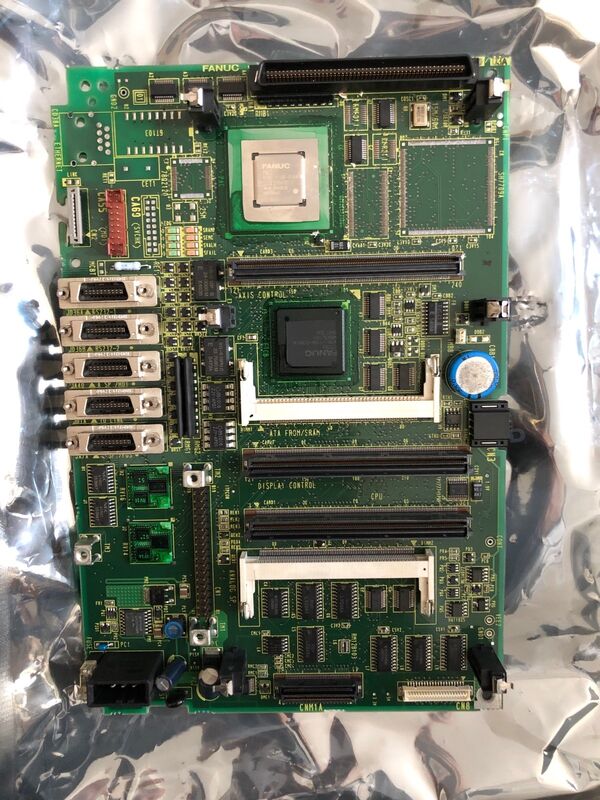

A20B-8101-0280은 이 0i-C 세대의 주요 PCB (master board) 이다.
| 매개 변수 | 가치 |
|---|---|
| CNC 시스템 | FANUC 시리즈 0i-C (제로 i-C) |
| 프로세서 | MMX 펜티엄 |
| 기능 | 멀티축 서보/스핀들 조정 |
| PC 특징 | 내장 PC 기능, 이더넷 |
| 확장 | 플러그인 모듈 슬롯 (메모리, 그래픽, I/O) |
| 시리즈 | A20B-8101 |
0i-C 세대의 내장 PC 기능은 CNC를:
이 기능은 이전 0i 세대에서 추가된 기능이며, 0i-C에서는 메인 보드의 표준 아키텍처의 일부로 제공됩니다.
0i-C CNC 본보드 고장:FANUC 0i-C CNC 가공 센터가 부팅에 실패하여 주요 PCB를 가리키는 시스템 경보 코드를 표시합니다. 메모리 모듈과 전원 공급 장치가 손상되지 않은 것을 확인 한 후 A20B-8101-0280을 교체합니다.시스템은 FROM 모듈에서 재충전하고 정상 작동을 재개합니다..
이더넷 연결 복원:0i-C CNC는 보드 수준의 오류로 이더넷 연결을 잃습니다. A20B-8101-0280을 교체하면 모든 다른 CNC 기능과 함께 내장된 이더넷 포트 기능을 복원합니다.
Q1: 어떤 플러그인 모듈이 A20B-8101-0280에 연결되나요?
A20B-8101-0280는 FROM (플래시 ROM, CNC 시스템 소프트웨어), SRAM (배터리 지원 매개 변수 및 프로그램 저장장치), 옵션 DRAM 확장 모듈,그래픽 또는 통신 옵션 보드설치 된 모듈의 구성은 0i-C CNC 시스템의 특정 기능을 결정합니다.
Q2: A20B-8101-0280은 0i-MC (작업 센터) 및 0i-TC (턴링 센터) 구성과 모두 호환됩니까?
메인 보드 하드웨어는 기계 유형에 관계없이 0i-C 플랫폼에서 공통적입니다.T = 회전 센터) 는 FROM 모듈의 내용에 의해 결정됩니다같은 A20B-8101-0280은 두 가지 모두를 지원합니다. CNC 타입은 소프트웨어 수준에서 해결됩니다.
Q3: A20B-8101-0280을 교체하기 전에 어떤 데이터가 백업되어야 합니까?
메인 보드를 제거하기 전에 백업: 모든 CNC 매개 변수, 부품 프로그램, 도구 오프셋 데이터, 작업 오프셋 데이터, PMC 사다리 프로그램.하지만 완전한 백업은 모듈이 교체 중에 문제가 발생하더라도 복구를 보장합니다.. 메모리 카드, USB (지원되는 경우) 및 RS-232C PC 백업에 백업을 동시에 저장합니다.
Q4: A20B-8101-0280의 내장 PC 기능은 보드 교체 후 별도의 구성이 필요합니까?
이더넷 및 PC 기능 매개 변수 (IP 주소, 서브넷 마스크, 게이트웨이, DNC 서버 설정) 는 CNC의 매개 변수 메모리에 저장됩니다. 주 보드에는 저장되지 않습니다.A20B-8101-0280 교체 장착 후, 이 매개 변수는 백업에서 복원되고 이더넷 기능은 정상적으로 재개되어야 합니다.공장 네트워크 구성에서 DHCP 예약 또는 고정 IP 할당을 업데이트.
Q5: 0i-C는 메인 보드 하드웨어 측면에서 0i-D 세대와 어떻게 비교합니까?
0i-D 세대는 A20B-8200-xxxx 시리즈 메인 보드를 사용합니다. 업데이트 된 프로세서 아키텍처, 더 높은 DRAM 용량 및 업데이트 된 PC 기능 인터페이스와 다른 하드웨어 세대를 사용합니다.A20B-8101-0280 (0i-C) 및 A20B-8200-xxxx (0i-D) 주판은 교환되지 않습니다.0i-C 하드웨어에 기반한 시스템은 0i-C 메인 보드와 함께 전체 서비스 기간 동안 계속 작동합니다.
