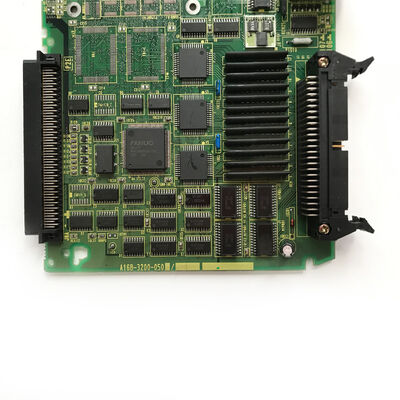

FANUC 시스템 I O 보드 A16B-3200-0500 새롭고 원래 무료 DHL

A16B-3200-0500 | FANUC 시리즈 0i-BI/O 보드(데이터 서버 없음) — F0i-B 제어/머신 I/O 인터페이스/CNC PCB

"데이터 서버 없음" 지정 - 의미

FANUC의 시리즈 0i-BI/O 보드는 다양한 응용 분야 요구 사항에 맞게 두 가지 구성으로 제공됩니다.

데이터 서버 사용:통합 로컬 저장 기능이 포함되어 있습니다. 이는 대형 부품 프로그램을 로컬에 저장하고 CNC 실행 버퍼로 스트리밍할 수 있는 CNC 내의 컴팩트 플래시 또는 하드 디스크 저장 영역입니다. 너무 커서 CNC의 표준 프로그램 메모리에 맞지 않는 복잡하고 긴 프로그램에 유용합니다.

데이터 서버 없음(A16B-3200-0500):로컬 스토리지 하드웨어가 없는 I/O 보드. 이는 부품 프로그램이 CNC의 프로그램 메모리에 직접 로드되거나 DNC 프로그램 스트리밍이 온보드 데이터 서버 저장 장치가 아닌 이더넷 또는 RS-232C 인터페이스를 통해 처리되는 0i-B 시스템에 대한 올바른 변형입니다.

데이터 서버 없이 잘못된 변형을 장착하면 시스템 소프트웨어가 예상하지 못하는 하드웨어가 추가되어 잠재적으로 구성 경보가 발생할 수 있습니다.

주요 제품 정보

0i-B CNC의 I/O 보드 기능

0i-B 제어 장치 내에서 I/O 보드는 CNC 내부 PMC와 기계 전기 장치 간의 신호 교환을 처리합니다.

입력:위치 스위치, 유압 센서, 도어 인터록, 냉각수 레벨 센서, 운전자 패널 스위치 및 안전 릴레이 상태 신호. PMC는 스캔 주기마다 이러한 입력을 읽어 기계 상태를 모니터링합니다.

출력:절삭유 펌프 릴레이, 스핀들 브레이크 해제, 축 브레이크 해제, 유압 밸브 제어, 공구 교환기 모터 명령, 표시 램프 제어 및 조작반 LED 드라이버. PMC는 이러한 출력에 기록하여 기계 시퀀스를 제어합니다.

A16B-3200-0500은 이러한 신호 교환을 가능하게 하는 물리적 인터페이스(터미널 연결, 신호 조절 및 버스 인터페이스)를 제공합니다.

응용 시나리오

0i-B CNC I/O 보드 오류:FANUC 0i-B CNC 머시닝 센터에서 무작위 PMC I/O 알람이 발생합니다. 특정 기계 기능이 해당 기계적 결함 없이 간헐적으로 실패합니다. 테스트를 통해 I/O 보드가 기계 현장 장치와 PMC 간에 신호를 올바르게 전달하지 못하는 것으로 확인되었습니다. A16B-3200-0500 교체는 안정적인 I/O 통신을 복원합니다.

CNC 제어 장치 복원:기계에서 제거된 시리즈 0i-B 제어 장치는 재사용을 위해 수리됩니다. A16B-3200-0500 I/O 보드는 다음 설치를 위해 정상 작동이 확인된 제어 장치를 제공하기 위해 다른 노후된 구성 요소와 함께 교체됩니다.

FAQ

Q1: 0i-B 시스템에 "데이터 서버 없음" 변형이 필요한지 어떻게 확인합니까?

부품 번호 A16B-3200-0500에 대한 기존 I/O 보드 레이블을 확인하십시오. 이 숫자를 읽으면 시스템이 데이터 서버 없는 변형을 사용하는 것으로 확인됩니다. 또는 해당 0i-B 컨트롤러 유형에 대한 CNC 시스템의 하드웨어 구성 설명서(연결 설명서)를 확인하십시오. 그러면 해당 구성에 적합한 I/O 보드 변형이 지정됩니다.

Q2: A16B-3200-0500 교체에는 PMC 프로그램 변경이 필요합니까?

아니요. PMC 프로그램은 특정 보드 하드웨어가 아닌 I/O 주소로 기계 I/O를 처리합니다. A16B-3200-0500을 올바르게 장착된 교체품으로 교체하면 PMC 프로그램 수정 없이 I/O 통신이 복원됩니다. 생산을 재개하기 전에 교체 보드가 올바르게 작동하는지 확인하기 위해 장착 후 모든 기계 I/O 기능을 확인하십시오.

Q3: A16B-3200-0500이 실패했음을 나타내는 경보는 무엇입니까?

I/O 링크 통신 오류와 관련된 PMC 경보 코드, 현장 장치 오류에 해당하지 않는 무작위 또는 지속적인 I/O 주소 오류, 특정 I/O 주소로 역추적되는 간헐적인 기계 시퀀스 오류는 모두 I/O 보드 문제를 가리킵니다. 보드에 결함이 있다고 결론을 내리기 전에 현장 배선, 센서 및 액추에이터가 손상되지 않았는지 확인하십시오.

Q4: A16B-3200-0500은 모든 0i-B CNC 모델에 사용됩니까, 아니면 특정 변형 모델에 사용됩니까?

A16B-3200-0500은 FANUC 시리즈 0i-B(F0i-B) 제어용으로 확인되었습니다. 0i-B 제품군에는 머시닝 센터 변형(0i-MB), 터닝 센터 변형(0i-TB) 및 기타 구성이 있습니다. I/O 보드는 기계 유형에 관계없이 0i-B 제어 장치에서 동일한 하드웨어 슬롯을 제공하므로 이러한 변형에서 공통적일 수 있습니다. 주문하기 전에 특정 컨트롤러의 예비 부품 목록을 확인하십시오.

Q5: A16B-3200-0500을 교체하기 전에 어떤 데이터를 백업해야 합니까?

I/O 보드에는 CNC 매개변수나 프로그램이 없습니다. 그러나 CNC 유지 관리 전 예방 조치로 전체 SRAM 백업을 수행하여 모든 CNC 매개변수, 부품 프로그램, 공구 데이터 및 PMC 래더 프로그램을 외부 미디어에 저장하십시오. 이를 통해 유지 관리 중에 예상치 못한 이벤트가 발생하는 경우 데이터 복구가 가능합니다.
