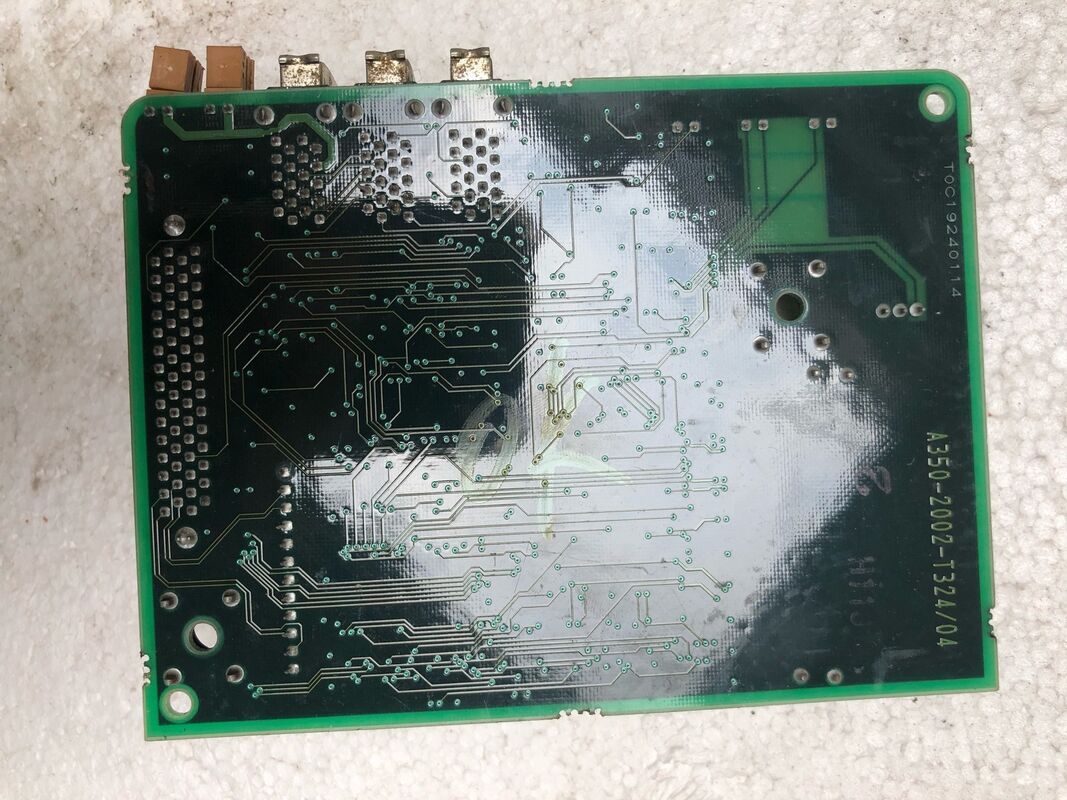

A350-2002-T324 Fanuc 회로판

A350-2002-T324 fANUC A350 PCB 제조 번호 A20B-2002 I/O 및 인터페이스 보드 가족 / CNC 운영자 패널 PCB

A350-2002 A20B-2002 보드의 제조 식별

A350-2101-Txxx 제조 번호가 A20B-2101 드라이브 보드에 해당하는 것처럼,A350-2002-Txxx번호는 판을 식별A20B-2002A20B-2002 시리즈는 CNC 컨트롤러와 기계의 운영자-대면 구성 요소 사이에 자리 잡은 CNC 인터페이스 및 I / O 보드의 범위를 포함합니다.

A350-2002-T324은 이 가족에 속하는 특정 보드의 제조 라벨이다. 그것의 T324 후자는 A350-2002 제조 시리즈 내의 도면 개정 식별자이다.

주요 제품 정보

A20B-2002 보드 패밀리 I/O, 백플레인 및 운영자 인터페이스

A20B-2002 시리즈는 FANUC CNC 제어 시스템 내에서 여러 기능을 수행합니다.

운영자 패널 I/O 보드:이 시리즈의 가장 널리 알려진 제품에는 A20B-2002-0520 (MPG 인터페이스로) 와 A20B-2002-0521 (MPG 없이) 를 포함한 48DI/32DO 운영자 패널 I/O 보드가 포함됩니다.이 보드는 운영자의 물리적 제어 장치 (프시 버튼) 사이에 위치합니다., 스위치, 표시등) 및 CNC의 PMC, I/O 링크 시리즈 버스를 통해 패널 스위치에서 48개의 디지털 입력과 패널 램프로 32개의 디지털 출력을 처리합니다.

백플레인과 랙 인터페이스 보드:이 시리즈의 다른 보드는 CNC 제어 래크 조립 장치의 백플레인 PCB로서 여러 슬롯 CNC 카드 조립 장치의 버스 인프라를 제공합니다.이 보드는 공유 백플레인 버스를 통해 동일한 랙에 여러 모듈 카드를 물리적으로 연결합니다..

인터페이스 모듈:Additional A20B-2002 variants provide specialised interface functions — such as MPG connection units and operator panel communication modules — that extend the CNC's connectivity to machine panel devices.

A350-2002-T324 제조 번호는 이 기능 가족 내의 특정 보드에 매핑됩니다.

적용 시나리오

운영자 패널 I/O 오류:i 시리즈 CNC는 무작위 운영자 패널 행동을 개발합니다. 특정 버튼이 응답하지 않고 표시등이 올바르게 조명하지 않습니다. 보드 레벨 오류는 A350-2002-T324로 추적됩니다.보드를 교체하면 전체 운영자 패널 I/O 기능을 복원합니다..

패널 인터페이스 보드 식별:유지보수 중에, 기술자는 CNC 제어 장치 검사를 통해 A350-2002-T324를 보드의 라벨에서 식별합니다.유지보수 문서와 이 제조 번호를 교차 참조 보드의 기능과 올바른 교체 확인.

FAQ

Q1: I/O 링크가 A350-2002-T324을 CNC에 어떻게 연결합니까?

The A20B-2002 family boards communicate with the CNC via the FANUC I/O Link — a high-speed serial protocol that connects I/O units and operator panel boards to the CNC's PMC over a single twisted-pair cable (or optical fibre). I/O 링크 마스터는 CNC에 있으며, A350-2002-T324 (또는 A20B-2002 동등) 는 슬레이브 노드이다. 모든 48개의 입력 상태와 32개의 출력 명령어는 각 I/O 링크 스캔 사이클에서 전송된다.이것은 각 스위치와 램프에서 CNC에 개별 유선 연결의 필요성을 대체.

Q2: A350-2002-T324과 상업용 A20B-2002-xxxx 번호의 차이점은 무엇입니까?

A350-2002-T324은 PCB 제조 번호입니다. 판에 인쇄된 FANUC의 내부 제조 도면 참조.A20B-2002-xxxx는 구매 및 유지보수 설명서에 사용되는 상업 주문 번호입니다.두 참조는 동일한 물리적 PCB를 식별합니다. 제조 번호는 보드 라벨에서 읽습니다. 상용 번호는 예비 부품 목록 및 구매 문서에서 찾을 수 있습니다.

Q3: CNC의 PMC 프로그램을 업데이트하지 않고 A350-2002 보드를 교체 할 수 있습니까?

네. PMC 사다리 프로그램은 I/O를 I/O 링크 주소로 처리합니다.같은 I/O 링크 주소에서 올바르게 구성된 교체 보드로 실패한 A350-2002-T324를 교체하면 PMC의 I/O 통신이 투명하게 복원됩니다.같은 보드를 대체하기 위해 PMC 프로그램 변경이 필요하지 않습니다.

Q4: A350-2002 (A20B-2002) 보드가 한 CNC 시스템에 연결될 수 있는 건 몇 개입니까?

I/O 링크는 다중 슬레이브 노드를 데이지 체인 구성으로 지원합니다.노드의 최대 수는 CNC의 I/O 링크 용량에 달려 있습니다. 각 노드는 I/O 링크 주소의 정의된 수를 차지합니다.대부분의 i 시리즈 CNC 시스템에서 I/O 링크는 기계 I/O, 전력 자석 캐비닛, I/O 단위와 함께 여러 운영자 패널 보드를 수용 할 수있는 충분한 노드를 지원합니다.그리고 다른 주변 인터페이스.

Q5: A350-2002-T324을 교체하려면 I/O 링크 주소를 재구성해야 합니까?

대체 보드가 고장난 보드보다 다른 I/O 링크 노드 주소로 구성된 경우에만동일한 주소에서 동일한 구성의 보드로 표준 교체하려면 재구성이 필요하지 않습니다. PMC는 보드가 켜지면 자동으로 통신을 재개합니다.. 교체 보드가 다른 주소 구성을 가지고 있다면, CNC의 I/O 링크 매개 변수 설정이 일치하도록 업데이트되어야 합니다.교체 장착하기 전에 기계의 전기 문헌에서 주소 구성을 확인.
