| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |

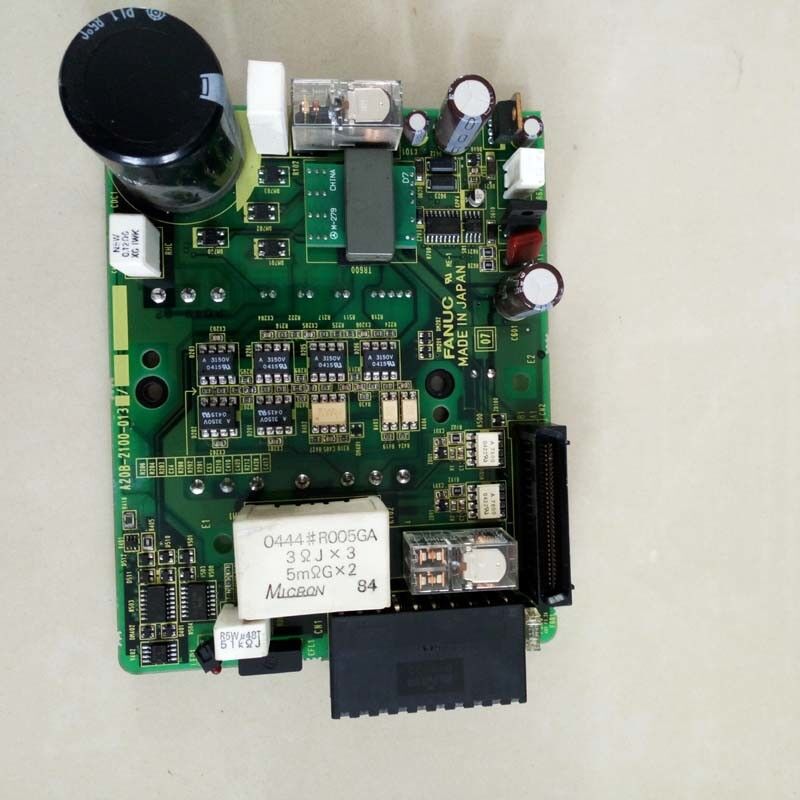

| 모델 번호 | A20B-2100-0133 |
A20B-2100 시리즈는 FANUC의 서보 증폭기 모듈, 스핀들 증폭기 모듈 및 전원 공급 장치 모듈 내에 배포된 다양한 인쇄 회로 기판을 포괄합니다. 제어 로직 보드에 초점을 맞춘 A20B-2101 시리즈와 달리 A20B-2100 시리즈는 고전류 스위칭 장치 및 DC 버스 하드웨어에 근접하여 작동하는 보드인 전력 스테이지 PCB도 다루고 있습니다.
이 시리즈의 주요 대표자는 기능 범위를 보여줍니다.
A20B-2100-0133은 이 시리즈의 특정 보드 중 하나로 설계 및 제조된 드라이브 기능을 제공합니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A20B-2100-0133 |
| 시리즈 | A20B-2100 |
| 제조업체 | 화낙 주식회사 |
| 유형 | 드라이브 PCB |
| 애플리케이션 | FANUC CNC 드라이브 시스템 |
FANUC 서보 또는 스핀들 증폭기 모듈에서 PCB 스택은 다양한 레이어에서 고유한 기능을 수행합니다. A20B-2100 시리즈는 중요한 중간 레이어를 차지합니다.
제어 보드(A20B-2101 시리즈):CNC로부터 축 명령을 수신하고, 전류 제어 알고리즘을 실행하고, 게이트 신호를 출력합니다. 이 보드는 디지털 신호와 상대적으로 낮은 전력을 처리합니다.
드라이브/전원 보드(A20B-2100 시리즈):제어 보드와 고전류 IGBT 스위칭 장치 간의 인터페이스입니다. 이 보드는 게이트 구동 신호를 전력 트랜지스터로 전달하고, 전류 센서의 전류 피드백 신호를 관리하고, 하드웨어 수준 보호 트립을 구현하고, 일부 변형에서는 활성 전력 변환 기능을 처리합니다.
A20B-2100-0133은 이 드라이브 보드 레벨에서 작동하여 제어 보드의 명령을 전력 장치가 조정된 모터 전류를 생성하는 데 필요한 정확한 게이트 타이밍으로 변환합니다.
드라이브 모듈 전원 보드 결함:서보 또는 스핀들 모듈은 드라이브 활성화 시 즉시 나타나는 과전류 알람을 생성합니다. 그 순간 모터 회로의 전류는 제어 보드가 게이트 신호를 보내고 있음을 확인하지만 출력이 올바르지 않습니다. A20B-2100-0133 드라이브 보드가 결함으로 식별됩니다. 보드를 교체하면 올바른 출력 동작이 복원됩니다.
계획된 드라이브 유지 관리:장시간의 Alpha-i 드라이브 모듈에 대한 정기 점검을 수행하는 시설에서는 드라이브 PCB 교체 프로그램의 일부로 A20B-2100-0133을 교체하여 노후화로 인한 고장이 발생하기 전에 보드의 서비스 수명을 재설정합니다.
Q1: A20B-2100-0133 또는 제어 보드(A20B-2101 시리즈)의 고장 여부를 어떻게 확인합니까?
고장난 A20B-2100 드라이브 보드는 일반적으로 과전류, 비대칭 출력 또는 하드웨어 보호 트립과 같은 전원 출력 증상을 유발합니다. 고장난 A20B-2101 제어 보드는 일반적으로 FSSB 통신 오류, 드라이브가 출력 오류 없이 준비 상태에 도달하지 못하거나 명령에 대한 불규칙한 응답과 같은 통신 또는 논리 증상을 유발합니다. 출력 단계를 먼저 가리키는 오류 증상(특히 저전류 테스트 중에는 작동하지 않지만 부하 상태에서는 작동하는 알람)은 A20B-2100-0133을 가리킵니다.
Q2: A20B-2100-0133을 교체하려면 서보 매개변수 변경이 필요합니까?
아니요. 서보 및 스핀들 매개변수는 드라이브 PCB가 아닌 CNC의 기본 매개변수 메모리에 보관됩니다. A20B-2100-0133을 교체해도 CNC 매개변수는 변경되지 않습니다. 시스템을 장착하고 전원을 공급한 후 드라이브는 CNC와의 정상적인 통신을 다시 설정하고 기존 매개변수 세트에 따라 작동을 재개해야 합니다. 전체 생산으로 돌아가기 전에 저속에서 확인하십시오.
Q3: A20B-2100-0133은 특정 드라이브 모듈 전류 정격과 호환됩니까, 아니면 여러 범위에 걸쳐 사용됩니까?
A20B-2100 시리즈의 드라이브 PCB는 모듈 제품군 내의 다양한 전류 정격에 공통되는 경우가 많습니다. 전력 장치는 전류 정격에 따라 변경되지만 제어 및 드라이브 보드 로직은 전체 범위에서 동일하게 유지됩니다. A20B-2100-0133이 설치된 모듈의 정격을 포함하는지 확인하기 위해 주문하기 전에 드라이브 명판에서 특정 모듈 모델을 확인하고 예비 부품 목록을 상호 참조하십시오.
Q4: 드라이브 모듈 내부의 A20B-2100-0133에 액세스하기 전에 어떤 안전 단계가 적용됩니까?
드라이브 모듈의 DC 버스는 주 전원이 제거된 후에도 위험한 전압을 유지합니다. 모듈 하우징을 열기 전에 해당 모듈에 대한 FANUC 유지 관리 설명서에 지정된 커패시터 방전 시간을 허용하거나 보정된 DC 전압계를 사용하여 버스가 안전 임계값 미만인지 확인하십시오. A20B-2100-0133은 일반 서비스 시 버스 전압 레벨에서 작동합니다. 버스가 완전히 방전되었는지 확인하는 것은 타협할 수 없는 안전 요구 사항입니다.
Q5: A20B-2100-0133은 교체가 아닌 수리가 가능한가요?
FANUC 드라이브 PCB의 부품 수준 수리는 전문 서비스 센터에서 제공됩니다. A20B-2100 드라이브 보드 제품군의 경우 오류에 게이트 드라이버 IC, 전류 감지 저항기 또는 보호 구성 요소와 같은 개별 구성 요소가 관련된 경우 기술적으로 수리가 가능합니다. 처리 시간이 중요한 생산에 중요한 기계의 경우 A20B-2100-0133을 사용한 보드 간 교체는 일반적으로 수리보다 빠릅니다. 두 옵션 모두 애플리케이션의 긴급성과 예산에 따라 유효합니다.
