부품 번호: 6FC5210-0DF02-0AA0
제조사: Siemens AG (독일)
제품 유형: PCU50 — 패널 제어 장치

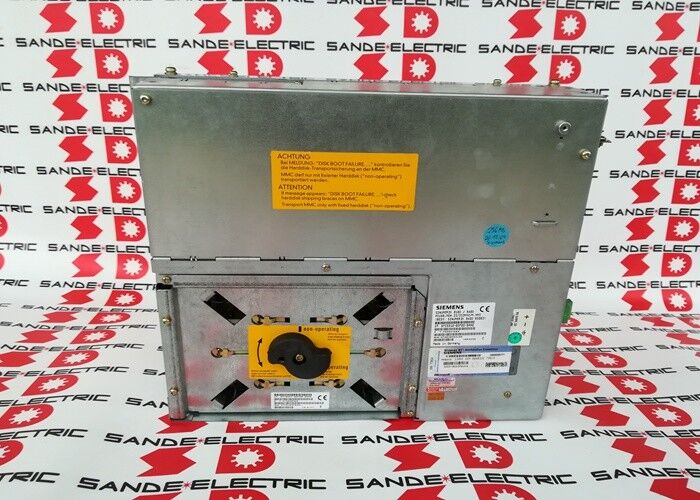

6FC5210-0DF02-0AA0은 Siemens SINUMERIK 810D 및 840D CNC 시스템용 PCU50(패널 제어 장치)입니다. 이는 작업자 인터페이스 뒤에 있는 컴퓨팅 플랫폼으로, HMI Advanced 소프트웨어를 실행하고, CNC 디스플레이를 렌더링하며, 작업자 입력을 처리하고, NCU(수치 제어 장치)와 통신하여 기계 작동을 조정합니다.
SINUMERIK 아키텍처에서 PCU50은 작업자 패널(키보드 및 디스플레이)과 NCU 사이에 위치합니다. NCU는 실시간 CNC 제어 계산을 처리합니다. PCU50은 프로그램 관리, 공구 오프셋 입력, 기계 매개변수 표시 및 프로그램 편집과 같은 휴먼 인터페이스를 처리합니다. CNC가 완전히 기능하려면 둘 다 작동해야 합니다.
Pentium II / 333 MHz 프로세서 및 128MB RAM 사양은 이 장치를 1990년대 후반에서 2000년대 초반 SINUMERIK 840D 세대에 속하게 합니다. HMI Advanced(840D 시스템용 Siemens의 작업자 인터페이스 소프트웨어, OS 구성: BS003)가 설치된 Windows NT 4.0을 실행합니다. PCU50 하우징 내부에 하드 드라이브가 포함되어 있으며, 진동 방지 플레이트에 장착되어 있습니다. 이는 구형 장치에서 고장이 잦은 구성 요소로, SSD 또는 플래시 교체 키트로 해결할 수 있습니다.
HMI Advanced는 SINUMERIK 840D용 Siemens의 작업자 소프트웨어 패키지입니다. 프로그램 선택 및 편집, 공구 관리, 기계 매개변수 표시, 경보 관리 및 축 상태 모니터링과 같은 표준 CNC 작업자 인터페이스를 제공합니다. 설치된 PCU50의 소프트웨어 버전은 NCU의 시스템 소프트웨어 버전과 일치해야 합니다. HMI 및 NCU 소프트웨어 버전이 일치하지 않으면 인터페이스 오류가 발생하고 올바른 작업자 통신이 방해될 수 있습니다.
PCU50을 교체할 때 기계별 사이클, 고객별 화면 조정 및 HMI 수준에서 참조되는 드라이브 매개변수를 포함한 HMI 소프트웨어 구성은 교체 전에 원본 장치에서 백업해야 합니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | 6FC5210-0DF02-0AA0 |
| 제품 유형 | PCU50 패널 제어 장치 |
| CNC 플랫폼 | SINUMERIK 810D / 840D |
| 프로세서 | Pentium II / 333 MHz |
| RAM | 128 MB |
| 전원 | 24V DC |
| 운영 체제 | Windows NT 4.0 |
| 소프트웨어 | HMI Advanced (BS003) |
| 상태 | 단종 |
Q1: SINUMERIK 840D 디스플레이가 검은색이거나 멈췄습니다. NCU는 실행 중입니다(축 드라이브가 온라인 상태입니다). PCU50이 원인인가요?
작동 중인 NCU와 검은색 또는 멈춘 HMI 디스플레이는 고장난 PCU50의 전형적인 증상입니다. NC가 활성 상태인지 확인하기 위해 NCU의 내부 NC 상태 LED를 확인해야 합니다. NC가 정상적으로 실행 중이고 HMI만 응답하지 않으면 PCU50이 고장난 것입니다. 일반적으로 하드 드라이브, Windows NT 부팅 파티션 또는 PCU50의 내부 전원 공급 장치입니다.
Q2: PCU50이 Windows NT로 부팅되지만 HMI Advanced가 시작되지 않거나 오류가 표시됩니다. 무엇을 확인해야 하나요?
Windows로 부팅되지만 HMI Advanced를 시작하지 못하는 PCU50은 일반적으로 손상된 HMI 설치, 실패한 NCU 통신 링크(PCU와 NCU 간의 MPI 또는 PROFIBUS 연결 확인) 또는 HMI와 NCU 간의 소프트웨어 버전 불일치를 나타냅니다. HMI Advanced는 초기화를 위해 활성 NCU 통신이 필요하므로 먼저 NCU 연결을 확인하십시오.
Q3: PCU50 하드 드라이브가 고장났습니다. 기계 구성을 잃지 않고 교체할 수 있나요?
하드 드라이브에는 Windows NT 설치, HMI Advanced 소프트웨어 및 모든 기계별 사이클과 구성이 포함되어 있습니다. 하드 드라이브 작업을 수행하기 전에 전체 디스크 이미지 또는 Siemens PCU-FLASH 또는 아카이브 도구를 통한 SINUMERIK별 백업을 수행해야 합니다. 백업 없이는 기계별 데이터가 손실되며 MTB 문서에서 다시 생성해야 합니다. SSD 또는 CompactFlash 업그레이드 키트를 사용하여 회전하는 하드 드라이브를 솔리드 스테이트 스토리지로 교체할 수 있습니다.
Q4: 다른 기계의 교체용 6FC5210-0DF02-0AA0을 사용할 수 있나요?
PCU50 하드웨어는 기계별이 아니지만 소프트웨어 구성은 기계별입니다. 다른 기계의 교체용 PCU50은 이전 기계의 HMI 구성으로 부팅됩니다. 새 기계를 작동시키기 전에 백업에서 올바른 기계별 소프트웨어 구성을 복원해야 합니다. 모든 매개변수를 확인하지 않고 다른 기계의 HMI 구성으로 기계를 작동시키지 마십시오.
Q5: SINUMERIK 840D 시스템 업그레이드의 현재 Siemens 등가물은 무엇인가요?
PCU50.5 또는 HMI sl이 통합된 NCU 7x0 장치가 있는 SINUMERIK 840D sl(Solution Line)이 현재 세대 등가물입니다. 840D에서 840D sl로의 마이그레이션은 완전한 제어 시스템 교체입니다. 모든 하드웨어, 배선 및 소프트웨어를 업데이트해야 합니다. 마이그레이션 평가를 위해 공작 기계 제조업체 또는 Siemens 서비스 파트너에게 문의해야 합니다.
