| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A20B-8101-0400 |
FANUC 시리즈 30i/31i/32i 플랫폼은 FANUC i-시리즈 CNC 아키텍처의 최상위 계층을 나타냅니다. 처리 능력과 축 수 측면에서 시리즈 16i/18i/21i보다 높은 30i/31i/32i 시리즈는 가장 까다로운 공작 기계 응용 분야에 맞게 설계되었습니다.
시리즈 30i-A:FANUC의 가장 뛰어난 CNC - 최대 9개의 경로, 32개의 축 및 4개의 스핀들을 지원합니다. 다른 CNC가 충분한 축 수나 프로그램 기능을 제공하지 않는 매우 복잡한 다중 스핀들 머시닝 센터, 전송 라인 및 복합 가공 시스템에 사용됩니다.
시리즈 31i-A5:동일한 3xi 제품군의 고성능 CNC - 5축 동시 윤곽 가공에 최적화된 고급 AI 서보 및 스핀들 제어 기능을 갖춘 5축 가공용으로 구성되었습니다. "A5" 명칭은 이 특정 31i-A 구성 변형을 식별합니다.

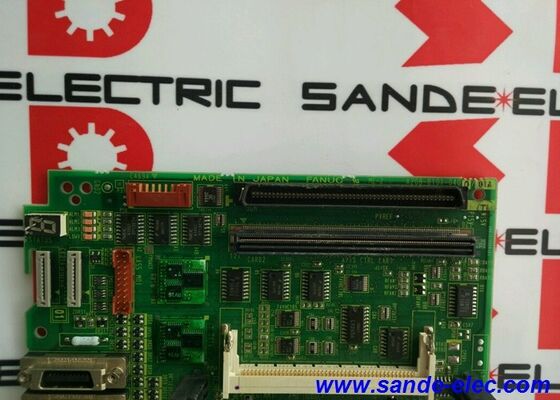

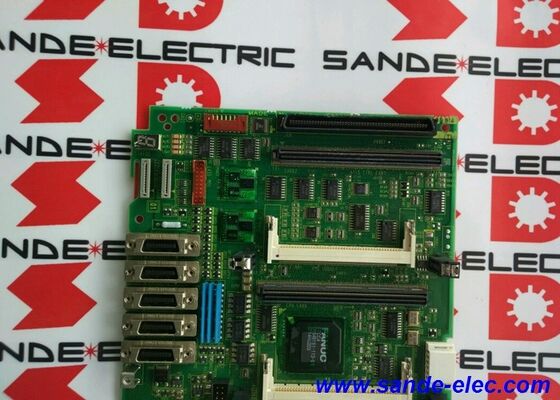

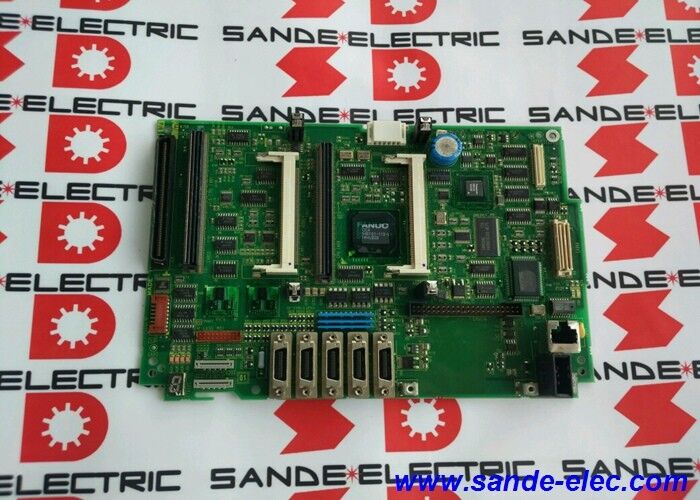

A20B-8101-0400은 이러한 플랫폼의 모든 CNC 기능을 통합하는 마스터 보드입니다.
| 매개변수 | 값 |
|---|---|
| 호환 가능 | 30i-A, 31i-A5 |
| 보드 유형 | A4 메인 PCB |
| 전원공급장치 | A20B-8101-0010(FS30i PSU) |
| 설치 | LCD/MDI 유닛 |
| 시리즈 | A20B-8101 |
A20B-8101 시리즈 내에서 30i/31i 메인 PCB는 다양한 유형으로 지정됩니다.
| 판자 | 유형 | 호환 가능 |
|---|---|---|
| A20B-8101-0400 | A4 | 30i-A, 31i-A5 |
| A20B-8101-0401 | A5 | 30i/31i/32i(PC 기능 없음) |
"A4" 및 "A5" 유형 지정은 동일한 30i/31i 메인 PCB 제품군 내에서 다양한 하드웨어 세대 또는 기능 구성을 식별합니다. A20B-8101-0401(A5 유형)은 "PC 기능이 없는 30i/31i/32i 시리즈 모델 A용"으로 설명되어 있습니다. 이는 0401이 통합 PC 옵션이 없는 구성용임을 나타냅니다. A20B-8101-0400(A4 유형)은 특히 30i-A 및 31i-A5를 지원합니다.
30i-A 메인 보드 오류:FANUC 30i-A 머시닝 센터 시스템의 마스터 보드에 오류가 발생했습니다. CNC 초기화에 실패했거나 지속적인 통신 오류로 인해 정상적인 작동이 불가능했습니다. SRAM 백업 후 A20B-8101-0400을 교체합니다. SRAM 데이터가 복원되고 CNC 작동이 재개됩니다.
31i-A5 5축 머시닝 센터 유지보수:31i-A5 제어 기능을 갖춘 5축 머시닝 센터는 예정된 제어 시스템 개조 중에 메인 PCB 교체를 거칩니다.
Q1: A20B-8101-0400을 교체하기 전에 어떤 SRAM 데이터를 백업해야 합니까?
SRAM에 저장된 모든 기계별 데이터는 교체를 시작하기 전에 CNC의 ALL IO 또는 데이터 관리 기능을 통해 백업되어야 합니다. 여기에는 CNC 매개변수(축 설정, 소프트웨어 한계, 게인), PMC 래더 프로그램, 부품 프로그램, 도구 오프셋, 작업 좌표 오프셋 및 사용자 정의 매크로 변수가 포함됩니다. 이 백업이 없으면 보드가 제거될 때 데이터가 영구적으로 손실됩니다.
Q2: A20B-8101-0400 교체 시 CPU 모듈이 이전되나요?
CPU 모듈은 마스터 보드에 연결됩니다. 마스터 보드를 교체할 때 일반적으로 CPU 모듈은 교체 보드로 전송됩니다. CPU 모듈 자체는 고장난 구성 요소가 아닙니다. FANUC 30i-A 유지 관리 매뉴얼에서 교체 절차에 CPU 모듈 전송이 지정되어 있는지 확인하십시오.
Q3: A20B-8101-0400(A4)과 A20B-8101-0401(A5)의 차이점은 무엇인가요?
A4 유형(A20B-8101-0400)은 30i-A 및 31i-A5에 대해 확인됩니다. A5 유형(A20B-8101-0401)은 PC 기능이 없는 30i/31i/32i 시리즈 A에 대해 확인되었습니다. 보드는 30i-A/31i 플랫폼 내에서 다양한 구성을 제공하며 교체할 수 없습니다.
Q4: A20B-8101-0400과 함께 작동하는 전원 공급 장치 모듈은 무엇입니까?
CNC-Shopping은 인접한 A20B-8101-0401이 "FANUC FS30i 전원 공급 장치 모듈 A20B-8101-0010과 함께 장착"되어 있음을 확인했습니다. 동일한 마스터 보드 제품군의 A20B-8101-0400은 동일한 FS30i 전원 공급 장치(A20B-8101-0010)를 사용합니다.
Q5: A20B-8101-0400을 32i-A 시스템에서 사용할 수 있습니까?
제품 설명에는 30i-A 및 31i-A5 호환성이 구체적으로 명시되어 있습니다. Series 32i-A는 동일한 하드웨어 제품군에 속하지만 다른 CNC 변형입니다.
