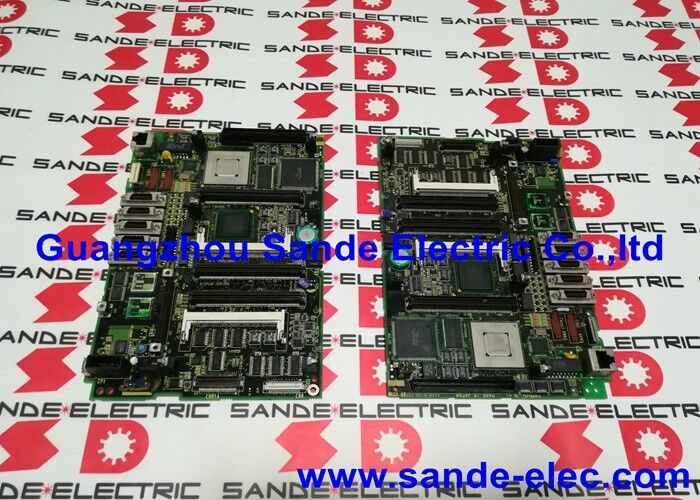

Fanuc A20B-8100-0661 시스템 메인보드 A20B81000661 A2OB-81OO-O661

A20B-8100-0661 | FANUC 시리즈 18i-B 메인 CPU PCB - LCD 장착 / 18i-MB / 18i-TB / 노란색 백플레인 / 마스터 보드

18i-B 마더보드 - 제어 시스템의 기초

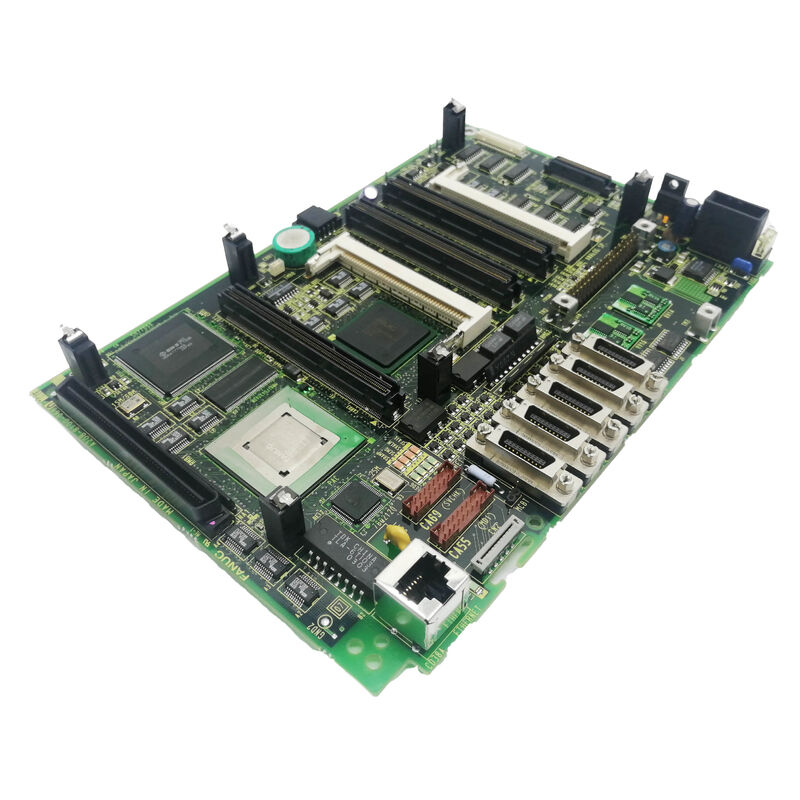

A20B-8100-0661은 FANUC 시리즈 18i 모델 B CNC 제어 시스템의 마스터 PCB(마더보드)입니다. 18i-B 장치의 다른 모든 PCB는 이 보드에 연결되거나 이 보드를 통해 연결됩니다.

• CPU 카드(A20B-3300-03xx 시리즈)는 처리 능력을 제공합니다.
• 비디오 카드는 LCD 디스플레이를 구동합니다.
• 서보 제어 카드는 FSSB 연결 드라이브와 통신합니다.
• FROM 및 SRAM 메모리 모듈은 소프트웨어와 데이터를 저장합니다.

A20B-8100-0661은 이 전체 스택에 대한 백플레인 버스, 커넥터 매트릭스 및 물리적 장착 표면을 제공합니다. 이는 시스템의 물리적 아키텍처, 즉 다른 FANUC CNC 세대가 아닌 18i-B를 18i-B로 만드는 특정 커넥터, 슬롯 ​​배열 및 버스 인터페이스를 정의합니다.

주요 사양

18i-MB 및 18i-TB — 동일한 보드, 다른 시스템

A20B-8100-0661은 두 가지 서로 다른 기계 유형에 대한 공통 메인 보드입니다.

18i-MB(머시닝 센터):수직 및 수평 머시닝 센터용으로 구성된 FANUC 시리즈 18i CNC. MB 지정은 고정 드릴링 사이클, 고정 태핑, 공구 길이 보정, 공구 반경 보정 등 머시닝 센터별 기능을 활성화합니다.

18i-TB(터닝 센터):CNC 선반 및 터닝 센터용으로 구성된 동일한 18i-B 하드웨어. TB 관련 기능에는 일정한 표면 속도, 나사 절단 및 터닝별 고정 사이클이 포함됩니다.

하드웨어 A20B-8100-0661은 둘 다 동일합니다. FROM 모듈의 시스템 소프트웨어 이미지에 따라 18i-B가 M형 CNC로 작동하는지 T형 CNC로 작동하는지가 결정됩니다. 메인 보드가 교체되면 FROM 내용은 시스템이 재개되는 머신 유형을 정의합니다.

응용 시나리오

18i-MB 머시닝 센터 마더보드 오류:머시닝 센터 CNC가 완전히 실패했습니다. 표시가 공백이고 모든 축이 금지되었으며 응답이 없습니다. 전원 공급 장치가 올바른 출력 전압을 확인합니다. 진단을 통해 A20B-8100-0661 메인 보드를 결함으로 격리합니다. 보드를 교체하고 백업을 통해 시스템을 복원한 후 머시닝 센터가 생산 상태로 돌아갑니다.

18i-TB 터닝센터 개조:구형 18i-TB 터닝 센터가 완전한 CNC 점검을 거쳤습니다. A20B-8100-0661은 보드 수준 갱신의 일부로 CPU 카드 및 메모리 모듈과 함께 교체되어 모든 중요한 전자 구성 요소를 동시에 재설정합니다.

FAQ

Q1: A20B-8100-0661에는 어떤 CPU 카드가 필요합니까?

A20B-8100-0661은 A20B-3300-03xx 시리즈 CPU 프로세서 카드를 지원합니다. 특정 CPU 카드 버전은 CNC 모델 개정 및 구성에 따라 다릅니다. DNC Electronics는 "A20B-3300-03xx" 제품군(0300-0399 범위 내의 MMX 및 Pentium 프로세서 변형 포함)이 호환 가능함을 확인합니다. 주문하기 전에 시스템의 기존 구성에서 정확한 CPU 카드 부품 번호를 확인하십시오.

Q2: A20B-8100-0661 교체 전 꼭 필요한 데이터 백업은 무엇인가요?

메인 보드를 제거하기 전에 모든 SRAM 내용(CNC 매개변수, 저장된 모든 부품 프로그램, 공구 오프셋 데이터, 작업 오프셋 데이터, PMC 래더 프로그램 및 데이터)을 백업하십시오. FROM 모듈에는 CNC 시스템 소프트웨어가 포함되어 있으며 메인 보드 교체 중에 설치된 상태로 두어야 합니다. 이는 A20B-8100-0661과 별개이며 손상되지 않은 상태로 유지되는 경우 특별한 백업이 필요하지 않습니다. CNC의 SRAM 백업 기능을 통해 메모리 카드 또는 RS-232C 연결 PC에 백업을 수행합니다.

Q3: A20B-8100-0661에 CNC 소프트웨어가 포함되어 있습니까? 아니면 소프트웨어가 다른 곳에 저장되어 있습니까?

A20B-8100-0661 마더보드는 CNC 소프트웨어를 저장하지 않습니다. 시스템 소프트웨어는 메인 보드에 맞는 별도의 플러그인 항목인 FROM 모듈(플래시 메모리 모듈)에 있습니다. CNC 매개변수와 프로그램은 SRAM 모듈에 있습니다. A20B-8100-0661 자체는 수동적입니다. 즉, 버스와 커넥터를 제공하지만 자체적으로 저장된 데이터는 없습니다. FROM 및 SRAM 모듈이 그대로 유지된다면 메인 보드를 교체해도 소프트웨어가 지워지지 않습니다.

Q4: A20B-8100-0661은 시리즈 16i-B 또는 21i-B 시스템과 호환됩니까?

아니요. A20B-8100-0661은 18i-B 세대에만 해당됩니다. A20B-8100 시리즈 메인 보드는 다양한 CNC 모델, 즉 동일한 물리적 형태 클래스의 다양한 하드웨어를 포괄하지만 버스 커넥터 배열 및 옵션 카드 구성이 다릅니다. 16i-B 및 21i-B는 자체 메인 보드 부품 번호를 사용합니다. CNC 모델 제품군 간에 메인 보드를 대체하지 마십시오.

Q5: A20B-8100-0661은 교체가 아닌 수리가 가능한가요?

A20B-8100-0661의 보드 수준 수리는 전문 FANUC CNC 서비스 기관에서 제공됩니다. 생산에 중요한 기계의 경우 일반적으로 직접 보드 교체가 더 빠릅니다. 교체 보드를 사용할 수 없는 덜 긴급한 상황의 경우 보드를 구성 요소 테스트하고 리플로우할 수 있는 자격을 갖춘 FANUC 서비스 기술자가 수리하는 것이 실행 가능한 대안입니다. 수리된 보드는 생산 기계에 설치하기 전에 18i-B 테스트 장비에서 완전히 테스트되어야 합니다.
