| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A20B-3300-0551 |

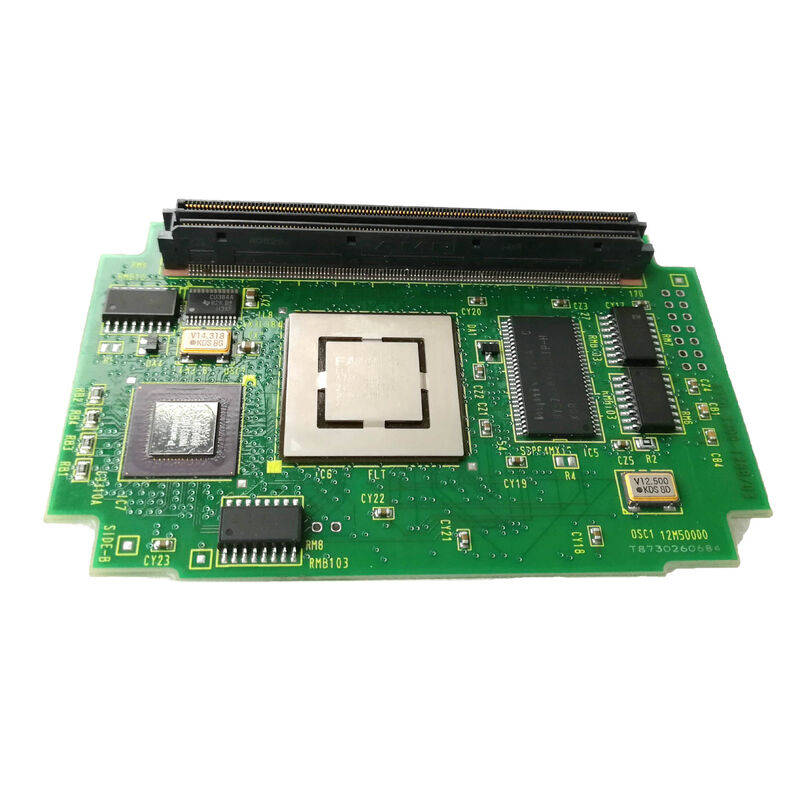

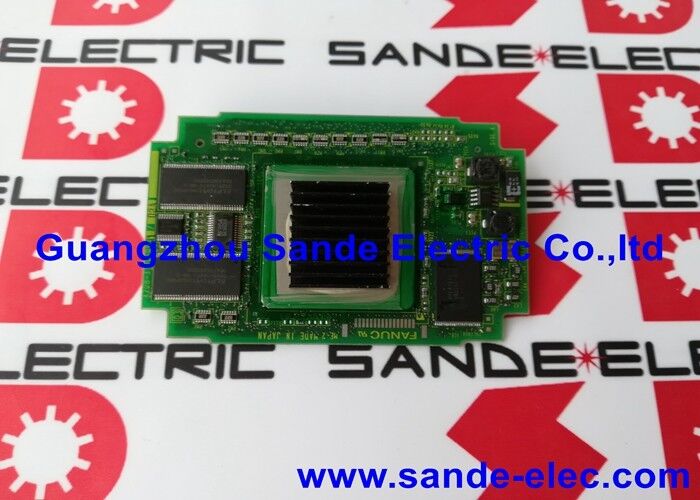

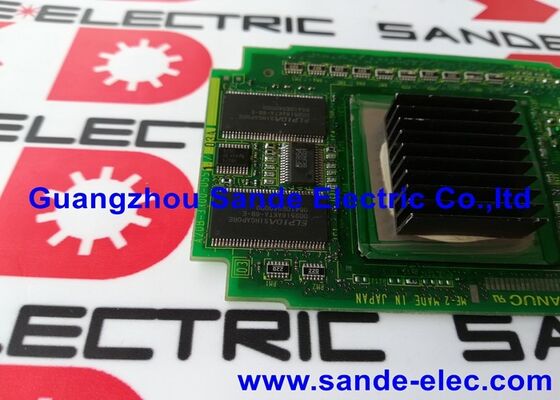

A20B-3300-0551은 메인 CPU 모듈이 아닙니다. 그것은 좀 더 구체적인 것입니다.그래픽 사용자 인터페이스 모듈는 운영자가 CNC 디스플레이에서 보고 상호 작용하는 모든 것에 전적으로 전념합니다.
고급 CNC 시스템을 위한 FANUC의 아키텍처는 두 개의 개별 모듈 간에 처리 책임을 분할합니다.
메인 CPU 모듈:모션 보간, 서보 조정, PMC 래더 및 모든 기계 제어 기능을 처리합니다. 작업량은 절삭 속도, 축 수, 프로그램 복잡성 등 실행 중인 기계에 따라 결정됩니다.
GUI 모듈(A20B-3300-0551):도구 경로 그래픽 렌더링, 메뉴 화면 관리, 디스플레이 컨트롤러 구동, PC 기능 소프트웨어 환경 지원 등 디스플레이 파이프라인을 처리합니다. 작업량은 디스플레이 활동과 실행 중인 PC 기능 애플리케이션에 따라 달라집니다.
FANUC는 전용 모듈에서 GUI 처리를 유지함으로써 서보 조정 및 프로그램 실행을 통해 메인 CPU의 부하가 얼마나 되는지에 관계없이 운영자가 항상 반응하는 디스플레이를 얻을 수 있도록 보장합니다. 다양한 옵션의 30i CNC 처리 동시 5축 윤곽 처리는 GUI 모듈이 이를 독립적으로 처리하기 때문에 디스플레이를 원활하게 업데이트합니다.
| 매개변수 | 값 |
|---|---|
| 모듈 유형 | GUI(그래픽 사용자 인터페이스) |
| 메모리 | 128MB D램 |
| 기능 | 디스플레이 처리 및 PC 기능 |
| 폼 팩터 | 플러그인 모듈 |
| 시리즈 | A20B-3300 |
128MB는 "디스플레이 보드"로 보이는 데 상당한 DRAM 할당량입니다. 용량은 GUI 모듈에 대한 여러 동시 요구 사항에 의해 정당화됩니다.
디스플레이 버퍼 관리:1024×768 해상도의 컬러 LCD 디스플레이에는 풀 컬러 프레임 버퍼당 약 3MB가 필요합니다. 이중 버퍼링(깜박임 없는 화면 업데이트를 위한 전면 버퍼와 후면 버퍼)을 사용하면 디스플레이 메모리만 화면당 6MB를 소비합니다.
3D 도구 경로 렌더링:가공물을 통한 공구 궤적을 보여주는 프로그래밍된 절단 경로의 실시간 3D 그래픽을 위해서는 기하학적 데이터를 저장하고, 3D에서 2D로의 투영 계산을 수행하고, 프로그램이 진행됨에 따라 렌더링된 이미지를 업데이트해야 합니다. 이는 계산 집약적이고 메모리를 요구합니다.
PC 기능 런타임:PC 기능 계층은 CNC와 함께 운영 환경을 실행합니다. 애플리케이션 소프트웨어, 데이터 버퍼, 통신 스택을 포함한 이 환경은 128MB의 상당 부분을 차지합니다. 나머지는 디스플레이 기능과 OS 오버헤드 간에 공유됩니다.
화면 상태 관리:다중 화면 보기(EDIT, MDI, OFFSET, DIAGNOSE, GRAPHIC)는 현재 상태를 동시에 유지하므로 화면 간 전환이 즉각적입니다. 이러한 모든 화면 상태를 메모리에 유지하려면 상당한 DRAM이 필요합니다.
GUI 모듈 오류 - 디스플레이가 정지되었지만 CNC는 실행 중입니다.PC 기능을 갖춘 FANUC CNC는 정지된 디스플레이를 개발합니다. 기기가 계속 절단되지만(메인 CPU는 영향을 받지 않음) 조작 패널이 응답하지 않습니다. A20B-3300-0551이 결함으로 식별됩니다. 교체를 통해 디스플레이와 PC 기능이 복원됩니다.
PC 기능 성능 저하:FANUC i-시리즈 CNC의 PC 기능은 시간이 지남에 따라 점점 느리게 실행됩니다. GUI 모듈 메모리 회로의 구성 요소 노화가 식별됩니다. A20B-3300-0551 교체로 원래 PC 기능 응답성이 복원됩니다.
Q1: A20B-3300-0551(GUI 모듈)과 A20B-3300-0479(D3) 같은 메인 CPU 모듈의 기능적 차이점은 무엇입니까?
D3 CPU 모듈은 G 코드 실행, 서보 축 제어, PMC 래더, 통신 등 모든 기계 제어 기능을 처리합니다. GUI 모듈(A20B-3300-0551)은 화면 렌더링, 도구 경로 그래픽, PC 기능 애플리케이션 등 모든 디스플레이 기능을 처리합니다. 둘 다 동일한 메인 보드에 연결되지만 전용 처리 도메인에서 작동합니다. 하나의 결함이 다른 하나의 핵심 기능에 영향을 미치지 않습니다.
Q2: A20B-3300-0551이 프로그램 중간에 실패하면 CNC가 가공을 계속할 수 있습니까?
메인 CPU는 프로그램을 계속 실행합니다. 서보 축은 계속 움직이고 PMC는 계속 실행됩니다. 그러나 작업자는 모든 CNC 화면을 볼 수 없습니다. 디스플레이가 어두워지거나 정지되어 프로그램 상태를 모니터링하거나 패널을 통해 제어된 정지를 시작할 수 없습니다. 가장 안전한 방법은 오류를 해결하기 전에 현재 프로그램 블록이 안전한 위치에서 완료되도록 하는 것입니다.
Q3: A20B-3300-0551을 사용하는 CNC 플랫폼은 무엇입니까?
128MB DRAM 용량 및 GUI 모듈 지정은 PC 기능 또는 고해상도 디스플레이 옵션을 갖춘 FANUC iB 세대 CNC 시스템과 연관되어 있으며, GUI 처리가 메인 보드에 통합되지 않고 전용 모듈에 할당되는 플랫폼입니다. 하드웨어 문서에서 해당 CNC 모델을 확인하십시오.
Q4: A20B-3300-0551 교체가 기계 매개변수나 프로그램에 영향을 줍니까?
아니요. CNC 매개변수와 프로그램은 GUI 모듈이 아닌 메인 보드 위나 근처의 SRAM 및 FROM 모듈에 저장됩니다. A20B-3300-0551을 교체해도 가공 데이터에는 영향이 없습니다. CNC의 절단 기능이 즉시 복원됩니다. 새 모듈이 초기화되면 디스플레이 기능이 복원됩니다.
Q5: A20B-3300-0552(인접 모듈)는 A20B-3300-0551과 관련이 있습니까?
예. A20B-3300-0552는 A20B-3300 시리즈와 동일한 055x 범위 내에서 바로 인접한 부품 번호입니다. 다른 A20B-3300 인접 쌍(21i-B Pentium MMX 모듈의 경우 0602/0603)과 마찬가지로 0551/0552 쌍은 동일한 GUI 기능 범주를 제공하는 다른 메모리 또는 성능 변형 또는 동일한 디스플레이 아키텍처 내의 보완 보드와 같은 관련 모듈을 나타낼 가능성이 높습니다.
