FANUC A20B-2101-0042 제어판 A20B21010042 A2OB-21O1-OO42

FANUC A20B-2101-0042

알파 iSV 증폭기 내부 제어 계층

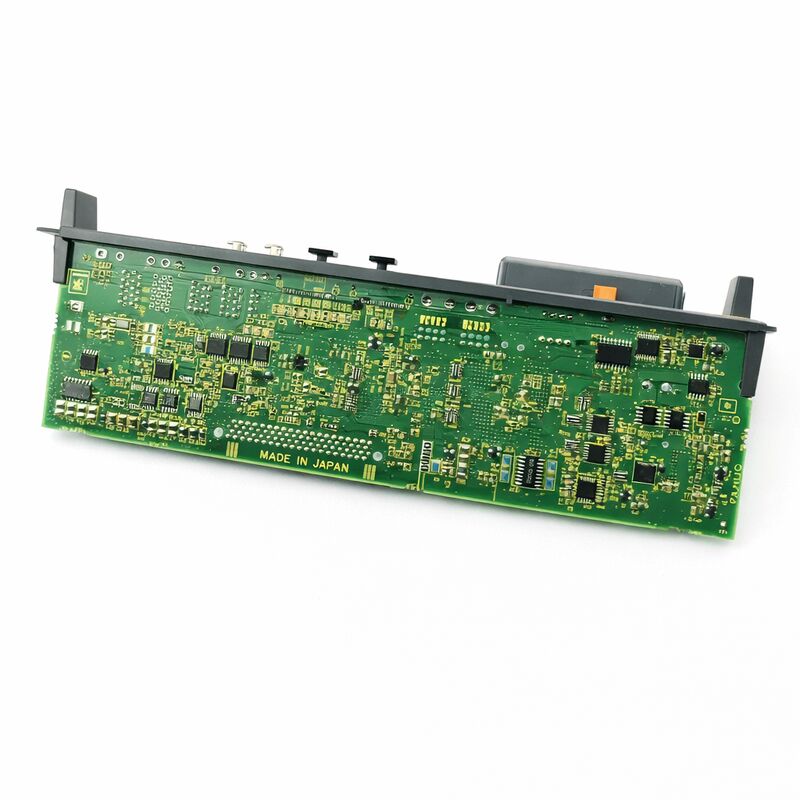

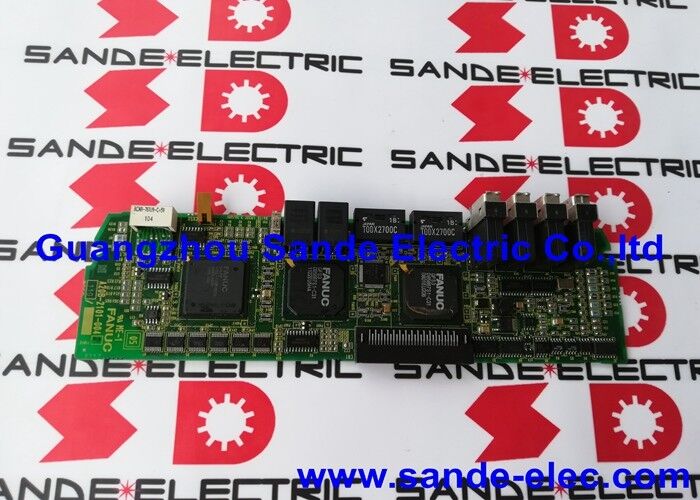

A20B-2101-0042는 FANUC의 Alpha iSV 세르보 증폭기 시스템의 제어 PCB입니다. 이중 채널의 처리 및 제어 정보를 제공하는 드라이브 사이드 보드입니다.3축의 세보 드라이브 배열알파 iSV 증폭기 아키텍처에서 제어판은 서버 축 제어에 대한 디지털 신호 처리를 처리합니다.전류 및 속도 제어 알고리즘을 실행, 증폭기의 전력 단계에 PWM 게이트 신호를 생성하고, 인코더 피드백 처리 및 경보 검출을 관리합니다.

이중 채널로 지정된 것은 이 단일 보드가 두 개의 독립적인 서보축 채널을 지원한다는 것을 의미합니다.3 축 능력은 설치된 드라이브 시스템에서 최대 3 개의 서보 축을 서비스하는 드라이브 구성에 대한 보드의 처리 용량을 반영합니다..

이 보드는 세르보 부가 모듈입니다. 그것은 하드웨어의 증폭기와 모션 제어 측면에 속하며 CNC 주 CPU 또는 통신 옵션 층에 속하지 않습니다.그것의 장애는 제어 축의 servo 드라이브 기능에 영향을 미칩니다증상은 일반적으로 축별입니다: 서버 통신 경보, 모터 또는 케이블 검사로 제거 할 수없는 과류 경보,또는 같은 CNC 시스템의 다른 축이 작동하는 동안 초기화되지 않는 축.

주요 사양

A20B-2101 시리즈 Alpha iSV 드라이브의 보드 레벨 수리

A20B-2101 제품군은 FANUC의 Alpha iSV 서보 증폭기 제품군에 대한 드라이브 제어 PCB를 포함합니다.실패한 제어 PCB의 보드 레벨 교체는 증폭기의 전력 단계가 건강 할 때 비용 효율적인 유지 관리 접근 방식입니다, 직렬기, 버스 콘덴서) 와 제어 PCB는 다른 메커니즘을 통해 고장 났으며 독립적으로 정비 할 수 있습니다.

어떤 부품이 고장 났는지 확인하는 것은 주문하기 전에 중요한 첫 번째 단계입니다.정상 전력 단계 진단과 결합 (버스 전압 현존, 가시적인 부품 손상이 없습니다.) 는 제어 PCB를 가리킵니다. IGBT 고장 (케이블이 단절된 과류, 버스 전압 붕괴) 에 일치하는 알람은 전원 단계로 표시됩니다.

A20B-2101-0042는 이중 채널 3축 알파 iSV 구성에 특이합니다. Adjacent part numbers in the A20B-2101 series serve different axis counts and amplifier configurations — substituting a different suffix installs a board with different firmware and axis configuration that may not match the installed drive architecture.

FAQ

Q1: 이 보드에서 "두 채널 3축"이란 말이 무슨 뜻일까요?

보드는 두 개의 독립적인 서버 드라이브 채널을 물리적으로 지원하며, 서비스되는 드라이브 구성에서 최대 세 개의 서버 축을 처리 할 수 있습니다.한 채널은 설치 된 증폭기 모듈에 따라 하나 또는 두 축을 구동 할 수 있습니다.이중 채널 표기판은 같은 A20B-2101 가족 내의 단일 채널 알파 iSV 제어판에서 이 보드를 구별합니다.

Q2: A20B-2101-0042가 고장 났을 때 대체를 주문하기 전에 어떻게 확인합니까?

경보 코드 분석으로 시작 Servo 통신 및 케이블 검사 및 인코더 검사 후 계속되는 축별 오류는 드라이브 제어판으로 향합니다.버스 전압이 존재하고 안정적인지 확인 (건강한 전력 단계)사용 가능하다면 의심되는 증폭기의 제어판을 같은 유형의 잘 알려진 증폭기로 이동하십시오.알람이 증폭기 몸을 따라가면, 전력 단계가 실패했습니다.

Q3: 다른 기계의 A20B-2101-0042를 대체로 사용할 수 있습니까?

예, 원본 보드가 동일한 부품 번호 A20B-2101-0042이고 제거 전에 기능이 확인된 경우에보드는 기계 특정 매개 변수를 저장하지 않습니다교체 제어판을 장착 한 후, CNC의 축 매개 변수 세트를 확인 (모터 유형, 전류 제한,인코더 타입) 가 설치 된 모터 구성과 일치하고 생산에 복귀하기 전에 영향을받는 축에 느린 속도 테스트를 실행합니다..

Q4: A20B-2101-0042은 다른 A20B-2101 시리즈 보드와 동일합니까?

A20B-2101 시리즈의 인접한 부품 번호는 다른 증폭기 구성과 다른 축 수, 다른 채널 배열 또는 다른 인터페이스 유형을 제공합니다.이 특정 듀얼 채널 3축 변형을 -0042 후자로 식별합니다.다른 후자를 교체하면 설치된 증폭기의 구성과 일치하지 않을 수 있는 다른 축 제어 로직을 가진 보드를 설치합니다.

Q5: A20B-2101-0042의 출처는 어디인가요?

FANUC 알파 iSV 드라이브 부품 후판 시장 FANUC 세르보 증폭기 보드 수준의 수리 및 교환에 대한 전문가. 정확한 부품 번호 A20B-2101-0042를 확인하십시오.3축) 를 설치한 보드의 표지판에서보드 수준의 공급자는 단위가 배달 전에 단속된 엔진 부하가 연결되어있는 라이브 알파 iSV 드라이브 시스템에서 테스트되었음을 확인해야합니다.
