모든 FANUC Alpha-i 드라이브 캐비닛은 공통 DC 버스를 공유하는 세 가지 유형의 모듈로 구성됩니다.
PSM(전원 공급 장치 모듈):드라이브 랙 왼쪽에 위치한 PSM은 AC 주 전원을 모든 다운스트림 모듈에서 사용되는 조정된 DC 버스 전압으로 변환합니다. 이는 전기적 기반입니다. PSM이 먼저 DC 버스를 설정하고 유지하지 않으면 서보 축이 움직일 수 없고 스핀들이 작동할 수 없습니다.
SVM(서보 모듈):PSM의 DC 버스에서 기계 축(X, Y, Z 및 추가 제어 축)의 서보 모터를 구동합니다.
SPM(스핀들 모듈):또한 PSM의 DC 버스에서 전력을 끌어 기계 스핀들 모터에 전원을 공급합니다.

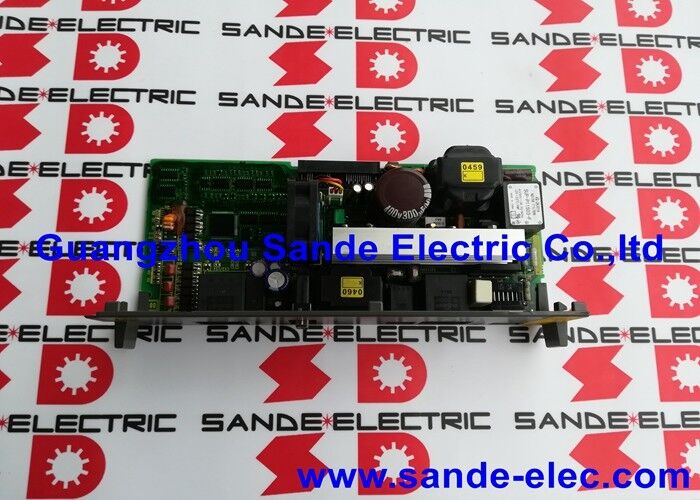

A20B-2100-0762는 DC 버스 전압 조정을 관리하고, 전원 차단 시퀀스를 실행하고, PSM의 내부 상태를 모니터링하고, 모터 제동 에너지를 AC 주전원으로 다시 반환하는 재생 기능을 처리하는 보드인 PSM 내부의 제어 PCB입니다.
| 매개변수 | 값 |
|---|---|
| 보드 기능 | 전원 차단 기능이 있는 PSM 제어 PCB |
| 모듈 제품군 | FANUC 알파-i |
| DC 버스 출력 | 규제됨(200~230VAC에서 283~325VDC) |
| 전원 차단 | 예 |
| 대사 | A20B-2101-0392 |
전원 차단은 Alpha-i PSM 내에서 중요한 안전 및 시퀀싱 기능입니다. CNC가 일반 프로그램 종료, 작업자 정지 또는 비상 정지를 통해 시스템 정지를 명령하면 전원 차단 회로는 다음을 수행합니다.
전원 차단 기능이 없으면 DC 버스 커패시터 충전은 E-stop 명령 이후 위험한 수준으로 유지됩니다. A20B-2100-0762는 이 시퀀스를 제어합니다. 이 보드에 오류가 발생하면 시작 중 PSM 경보가 발생하거나 DC 버스 동작이 올바르지 않거나 제어된 종료가 올바르게 실행되지 않을 수 있습니다.
PSM이 DC 버스 설정에 실패함:전원을 켠 후 PSM의 LED 디스플레이에는 정상 작동 상태가 아닌 알람 코드가 표시됩니다. DC 버스 전압이 정격 수준에 도달하지 않았습니다. AC 입력과 배선이 올바른지 확인한 후 A20B-2100-0762가 오류로 식별됩니다. 교체품(또는 해당되는 경우 A20B-2101-0392)을 장착하면 정상적인 PSM 시동이 복원됩니다.
전원 차단 경보:CNC가 PSM 전원 차단 오류를 보고합니다. E-stop 이후 DC 버스가 올바르게 방전되지 않습니다. A20B-2100-0762의 차단 회로가 고장 원인입니다. 보드를 교체하면 올바른 종료 순서가 복원됩니다.
Q1: A20B-2100-0762는 특정 PSM 전력 등급에만 사용됩니까, 아니면 전체 Alpha-i PSM 범위에 걸쳐 사용됩니까?
Alpha-i PSM 범위 내에서 다양한 전력 등급(PSM-5.5, PSM-11, PSM-15 등)은 서로 다른 배선 보드를 사용하는 동시에 잠재적으로 동일한 제어 PCB를 공유합니다. A20B-2100-0762가 설치된 특정 PSM에 적용 가능한지 Alpha-i 유지 관리 매뉴얼의 PSM 예비 부품 목록에서 확인하십시오. PSM 모델에 대한 제어 보드의 할당은 유지 관리 매뉴얼의 예비 부품 표에 정의되어 있습니다.
Q2: PSM 제어 보드 결함을 진단하기 위해 Alpha-i 드라이브 시스템의 전원을 켜도 안전합니까?
제한된 진단 작업(PSM LED 경보 코드 관찰 및 들어오는 AC 공급 장치 확인)은 시스템에 전원이 공급된 상태에서 수행할 수 있습니다. 내부 검사 또는 보드 취급을 위해 시스템 전원을 꺼야 하며 PSM 내부에 접근하기 전에 DC 버스 커패시터를 완전히 방전시켜야 합니다. 방전이 완료되면 PSM의 충전 표시 LED가 신호를 보냅니다. 내부 구성 요소를 만지기 전에 교정된 DC 전압계로 확인하십시오.
Q3: A20B-2100-0762가 고장났을 수 있음을 나타내는 PSM LED의 어떤 경보 코드가 있습니까?
PSM 제어 보드 오류는 일반적으로 경보 코드 AL-01(메인 모듈의 과전류), AL-04(DC 전압 강하), AL-05(지정된 시간 내에 커패시터가 재충전되지 않음) 또는 AL-06(입력 전원 공급 장치 이상)을 표시합니다. 이 코드는 PSM의 2자리 7세그먼트 LED 디스플레이에 나타납니다. 모든 PSM 경보가 제어 보드를 가리키는 것은 아닙니다. A20B-2100-0762를 원인으로 식별하기 전에 AC 입력 오류, 배선 문제 및 전원 장치 문제를 제거하십시오.
Q4: A20B-2100-0762를 A20B-2101-0392로 교체하려면 CNC에서 매개변수를 변경해야 합니까?
서보 및 스핀들 매개변수는 PSM 제어 보드가 아닌 CNC의 메인 메모리에 저장됩니다. PSM 제어 보드를 교체하는 데는 CNC 매개변수 변경이 필요하지 않습니다. 교체 보드를 장착하고 전원을 복원한 후 PSM은 DC 버스를 설정하고 기존 CNC 서보 매개변수 세트를 사용하여 준비 상태에 도달해야 합니다.
Q5: 전원을 끈 후 Alpha-i PSM 내부에 접근하기 전까지의 올바른 쿨다운 기간은 얼마입니까?
냉각 및 방전 기간은 PSM의 커패시터 뱅크 크기와 설치된 방전 저항에 따라 달라집니다. Alpha-i 서보 증폭기 유지 관리 매뉴얼에는 특정 PSM 모델에 대한 최소 대기 시간(일반적으로 AC 주전원 제거 후 5~20분)이 지정되어 있습니다. 내부 부품을 만지기 전에 항상 PSM의 충전 표시 LED를 관찰하고 DC 전압계로 확인하여 방전을 확인하십시오.
