| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A20B-2001-0931 |
FANUC Alpha 시리즈 SVM2는 2개의 서보 모터를 동시에 구동하는 하나의 모듈인 2축 서보 증폭기입니다. 모듈 내부에는 두 개의 PCB가 함께 작동합니다.
배선판(A16B-2202-xxxx / A16B-2203-xxxx): 수동 연결 레이어. DC 버스 입력, 모터 출력 전원 단자, 인코더 피드백 커넥터 및 Type-A 인터페이스 케이블 연결을 제공합니다.

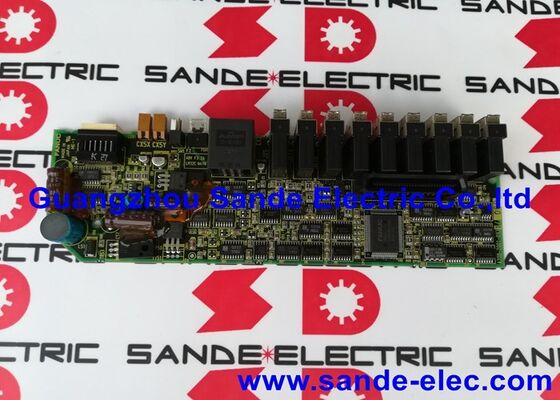

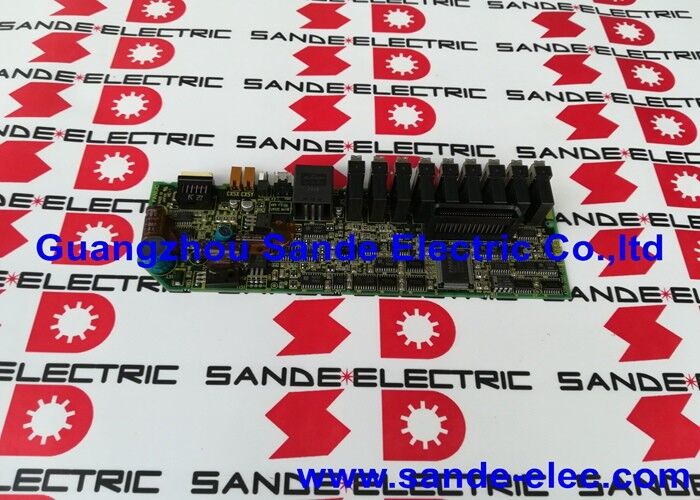

제어 보드 - A20B-2001-0931: 활성 처리 계층. 이 상단 카드는 Type-A 인터페이스를 통해 CNC로부터 축 명령을 수신하고, 두 축에 대한 전류 제어 루프를 실행하고, 인코더 피드백을 처리하고, 보호 및 진단 논리를 실행하고, IGBT 전원 스위치에 대한 게이트 드라이브 신호를 생성합니다.
지속적인 알람, 축 통신 오류, 잘못된 전류 조절 등 드라이브가 비정상적으로 작동하는 경우 A20B-2001-0931은 제어 섹션의 보드 수준 교체 대상입니다.
| 매개변수 | 값 |
|---|---|
| 기준 치수 | SVM2(2축 서보앰프) |
| 이사회 역할 | 제어반/상단 카드 |
| 인터페이스 | A형(CNC-서보 버스) |
| 호환 가능한 모듈 | SVM2-12/12, 20/20, 40/40 |
| 주문 번호 | A06B-6079-H201, H203, H206 시리즈 |
| 가족 | FANUC 알파 시리즈 |
Type-A는 FANUC가 Alpha 시리즈 드라이브 세대에 사용한 아날로그-디지털 서보 버스입니다. 전용 케이블은 CNC의 서보 인터페이스 보드에서 A20B-2001-0931에 있는 SVM2의 Type-A 입력으로 연결됩니다. 이 케이블을 통해 CNC는 각 서보 업데이트 주기마다 위치 및 속도 명령을 보내고 드라이브는 위치 피드백 및 상태 데이터를 반환합니다.
이는 이후 FANUC 시스템에 사용되는 광섬유 FSSB 인터페이스보다 한 세대 이전 버전입니다. Type-A 드라이브가 있는 기계는 CNC에서 각 서보 모듈까지 전용 배선을 사용하므로 A20B-2001-0931의 Type-A 회로의 인터페이스 신뢰성이 기계 축 통신에 매우 중요합니다.
2축 서보 드라이브 수리:2축 서보 모듈은 재설정 시 일시적으로 해제되지만 드라이브가 활성화되면 즉시 반환되는 제어 경보를 생성합니다. 배선 보드와 전원 섹션이 올바르게 테스트됩니다. A20B-2001-0931 제어 보드를 교체하면 지속적인 알람이 해결되고 두 축 기능이 모두 복원됩니다.
예비 부품 계획:유지 관리 팀은 다양한 전류 정격에 걸쳐 여러 FANUC Alpha 시리즈 SVM2 드라이브를 갖춘 기계 공장을 지원합니다. A20B-2001-0931 한 개를 구입하면 모든 SVM2-12/12, SVM2-20/20 및 SVM2-40/40 장치의 제어 보드 교체 요구 사항을 충족할 수 있습니다.
Q1: A20B-2001-0931은 SVM2 전류 정격에 관계없이 동일한 제어 보드입니까?
예. 제어 보드 기능과 회로 설계는 12/12부터 40/40 이상까지의 SVM2 변형에서 동일합니다. 전류 정격 차이는 전력단과 배선 기판에 의해 처리됩니다. 단일 A20B-2001-0931은 이러한 SVM2 구성의 제어 보드를 대체합니다.
Q2: A20B-2001-0931을 SVM3(3축) 모듈에 설치할 수 있습니까?
아니요. SVM2 및 SVM3 모듈은 특정 축 수 및 모듈 아키텍처에 맞는 서로 다른 제어 보드를 사용합니다. SVM3 3축 제어 보드는 부품 번호가 다릅니다. A20B-2001-0931은 2축 SVM2 모듈에만 적용됩니다.
Q3: 전원부를 건드리지 않고 제어보드를 교체하려면 어떻게 해야 합니까?
A20B-2001-0931 상단 카드는 배선 기판 위에 위치하며 기판 간 커넥터와 Type-A 케이블을 통해 연결됩니다. 제어 보드를 교체하려면 Type-A 인터페이스 케이블과 보드 간 연결만 분리하면 됩니다. 고전류 모터 배선이나 DC 버스 연결은 방해받지 않습니다. 제어 보드를 교체하는 동안 배선 보드와 전원 구성 요소는 그대로 유지됩니다.
Q4: 일반적으로 A20B-2001-0931 오류를 나타내는 경보 코드는 무엇입니까?
서보 버스 통신(Type-A 링크 오류)과 관련된 알람, 두 축에 동시에 나타나는 축별 전류 조절 오류(하나의 제어 보드가 두 축을 모두 관리하므로), 모터 또는 엔코더 케이블 상태와 관계없이 지속되는 드라이브 알람은 모두 제어 보드를 가리킵니다. 정상 부하 상태의 단일 축 경보는 일반적으로 공통 제어 보드가 아닌 해당 특정 축에 대한 모터, 인코더 또는 전원 장치를 제안합니다.
Q5: 교체용 A20B-2001-0931을 장착한 후 서보 매개변수를 다시 로드해야 합니까?
서보 매개변수는 서보 드라이브 제어 보드가 아닌 CNC 매개변수 메모리에 보관됩니다. A20B-2001-0931을 교체해도 저장된 CNC 매개변수에는 영향을 미치지 않습니다. 교체품을 장착하고 Type-A 통신을 복원한 후 CNC는 기존 서보 매개변수를 자동으로 적용합니다. 기계를 생산에 복귀하기 전에 축 준비 상태를 확인하고 저속 테스트 이동을 수행하십시오.
