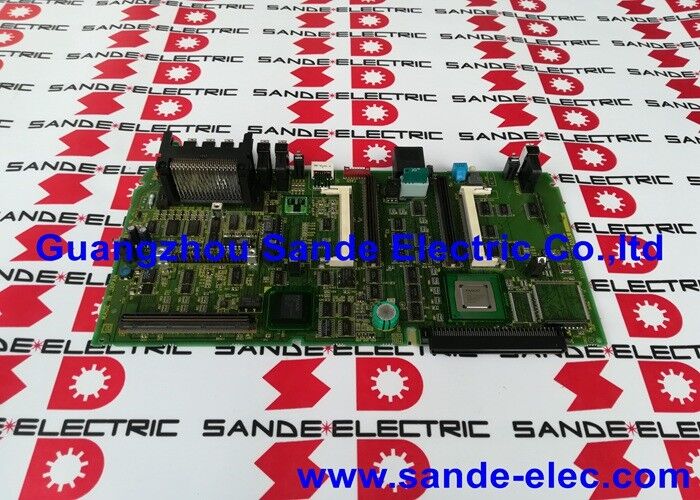

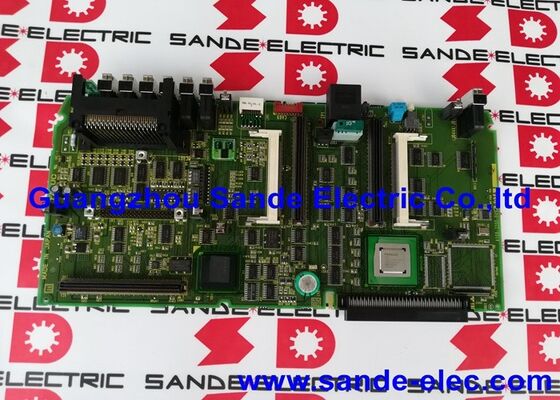

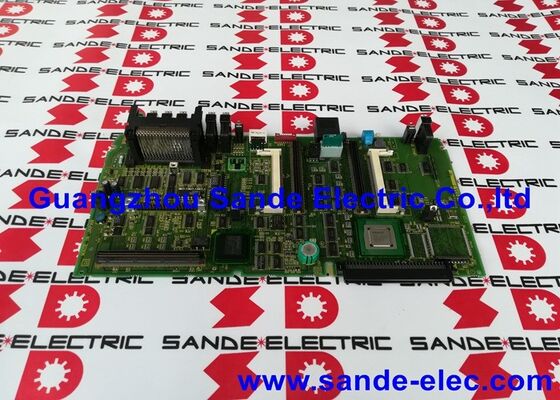

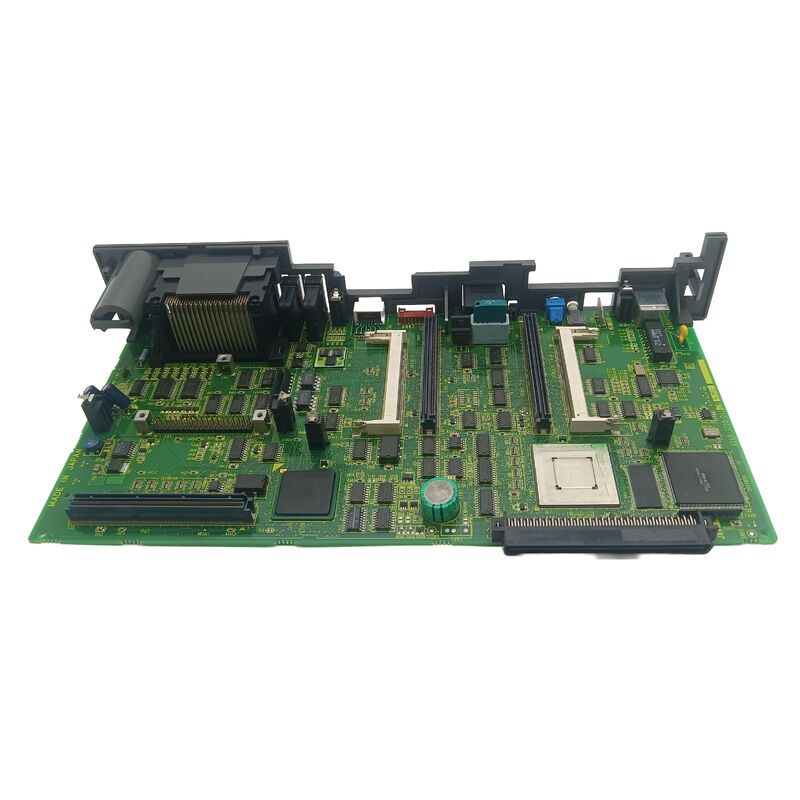

FANUC 제어판 A16B-3200-0495 A16B32000495 A16B-32OO-O495

A16B-3200-0495 FANUC 0i 메이트-B 메인 CPU PCB 0i 메이트 모델 B 시리즈 CNC 시스템의 중앙 마스터 보드

FANUC의 콤팩트하고 경제적인 CNC 플랫폼

FANUC 시리즈 0i 메이트는 0i CNC 가족의 컴팩트하고 경제적인 분야입니다.0i Mate는 더 간단한 기계용 용도로 설계되었습니다.소규모 가공 센터 및 생산 드릴링 기계는 신뢰성을 희생하지 않고 비용 효율적인 CNC가 필요합니다.

"Mate"라는 명칭은 의미가 있습니다: 그것은 전체 0i 플랫폼에 비해 I/O 수가 감소하고 축 용량이 낮다는 것을 의미합니다.전체 0i의 기능이 필요하지 않은 간단한 기계 유형에 적합하도록그러나 하드웨어는 더 넓은 0i 가족과 같은 FANUC 빌드 품질과 아키텍처를 사용합니다.

A16B-3200-0495은 이 0i 메이트 플랫폼의 모델 B 세대의 주요 CPU 보드입니다. 0i 메이트-B 제어 장치의 다른 모든 보드와 모듈이 연결되는 마스터 PCB입니다.

주요 제품 정보

주요 보드 역할 모든 것이 여기에 연결됩니다

A16B-3200-0495는 0i 메이트-B 제어 장치의 다른 모든 구성 요소가 신호와 전원을 전달하는 보드입니다. 옵션 모듈, 메모리 모듈, I / O 인터페이스 보드,그리고 세르보 인터페이스 카드는 모두 본 보드의 버스 커넥터와 백플레인에 연결메인 보드가 고장 났을 때:

• CNC 디스플레이는 빈 상태가 되거나 초기화 되지 않습니다
• 축 이동은 불가능합니다 Servo 인터페이스 명령어를 수신할 수 없습니다
• PMC 순서 논리는 실행할 수 없습니다
• 운영자 패널과 외부 장치와의 통신이 손실됩니다.

이 모든 것은 하나의 보드에서 비롯된 것입니다.A16B-3200-0495을 올바르게 구성된 교체 장치로 교체하면 해당 SMD 메모리 모듈을 다시 설치하면 모든 시스템 기능을 동시에 복원합니다..

적용 시나리오

0i 메이트-B CNC 턴의 고장:0i 메이트-B 컨트롤을 가진 2 축 CNC 톱니바퀴가 시작되지 않습니다. 디스플레이는 전원을 켜면 응답하지 않습니다. 전원 공급 장치가 올바르게 작동하는지 확인 한 후,A16B-3200-0495가 실패한 본보드로 확인되었습니다.대체를 설치하고 백업에서 매개 변수를 복원하면 lathes가 생산으로 돌아갑니다.

CNC 제어 장치 리뉴얼:오래된 0i Mate-B 시스템을 리뉴얼하는 기계 도구 딜러는 전체 제어 장치 수리의 일부로 A16B-3200-0495 메인 보드를 교체합니다.리뉴얼 된 기계가 신선한 하드웨어 기본 라인으로 시작되는 것을 보장합니다..

FAQ

Q1: 0i 메이트-B와 표준 0i-B CNC의 차이점은 무엇입니까?

0i 메이트-B는 0i-B 플랫폼의 축소 구성 버전으로, 더 적은 축 (일반적으로 2-3) 및 낮은 I/O 요구 사항이있는 더 간단한 공작기계를 위해 설계되었습니다.표준 0i-B는 더 많은 축을 지원합니다., 더 많은 I/O, 더 많은 옵션 보드. 둘 다 비슷한 하드웨어 아키텍처를 사용합니다.그러나 주요 보드는 다른 부품 번호입니다. 0i 메이트-B는 A16B-3200-0495를 사용하지만 0i B는 A16B-3200-0490/0491 시리즈를 사용합니다.서로 교환할 수 없습니다.

Q2: 원래 보드에서 A16B-3200-0495 교체로 어떤 SMD 모듈을 전송해야합니까?

FROM 모듈 (CNC 시스템 소프트웨어), SRAM 모듈 (패라미터 및 프로그램) 및 원래 메인 보드에 설치된 모든 DRAM 모듈은 식별하고 신중하게 제거해야합니다.그리고 교체판에 같은 슬롯 위치에 다시 설치이 모듈은 기계에 대한 데이터를 가지고 있습니다. 이 모듈이 없으면, CNC는 시스템 소프트웨어 또는 매개 변수 오류가 없는 경우 시작 시에 경보를 합니다.

Q3: A16B-3200-0495은 설치 후 프로그래밍이 필요합니까?

보드 자체는 펌웨어 프로그래밍이 필요하지 않습니다. 그것은 FROM 모듈에 저장된 CNC 시스템 소프트웨어를 사용하여 작동합니다.원본 보드의 FROM 또는 SRAM 모듈도 고장 났다면, CNC 시스템 소프트웨어는 다시 설치되고 모든 CNC 매개 변수를 다시 입력해야합니다. 이것이 주요 보드 교체 전에 완전한 매개 변수 백업이 중요한 이유입니다.

Q4: A16B-3200-0495이 보드 수준에서 수리 될 수 있습니까?

FANUC 주 CPU 보드의 보드 수준의 수리는 전문 CNC 전자 수리 센터에서 제공됩니다. 생산 중요 기계의 경우 직접 교체하는 것이 수리보다 일반적으로 빠릅니다.긴급한 상황이 아닌 경우, 고품질 수리가 비용 효율적인 대안입니다. 장애가 광범위한 손상보다는 분리된 부품으로 인한 경우입니다.

Q5: A16B-3200-0495 교체에 필요한 문서는 무엇입니까?

요구 사항: 판 위치 다이어그램 및 SMD 모듈 슬롯 할당을 위한 FANUC 시리즈 0i Mate-B 연결 설명서 (하드웨어 섹션)안전 절차 및 매개 변수 백업/복원 절차에 대한 CNC 유지보수 설명서; 그리고 기계의 매개 변수 인쇄 또는 백업 파일. 매개 변수 백업이 없으면 메인 보드 교체 후 복원하려면 기계 도구 제조업체에 문의해야합니다.
