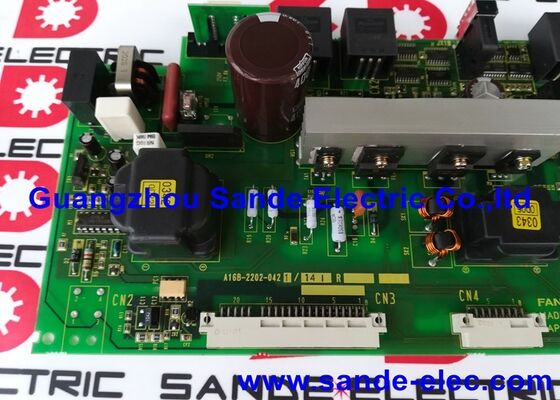

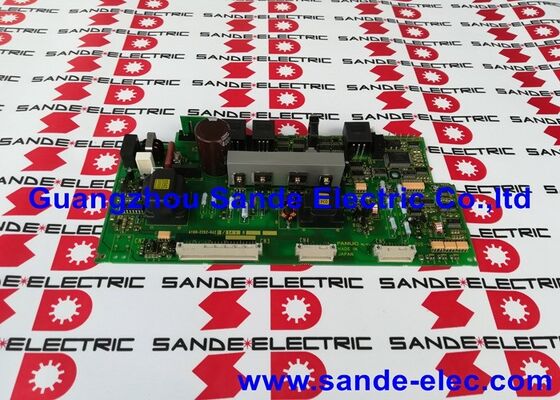

A16B-2202-0421 Fanuc 보드 A16B22020421 A16B-22O2-O421

A16B-2202-0421 FANUC 알파 PSM 서보 전원 공급 제어 PCB PSM-15에서 PSM-55 / 200VAC / 283V325VDC 재생 / DC 버스

PSM 모든 알파 드라이브의 DC 버스 소스

FANUC Alpha 시리즈의 서보 시스템에서, 드라이브 캐비닛은 공유 DC 버스에서 세 가지 유형의 모듈을 포함합니다.

• PSM (전력 공급 모듈):AC 전원을 DC 버스로 변환합니다. 다른 모든 모듈은 이 버스로 부터 공급됩니다.
• SVM (서보 모듈):DC 버스에서 서보 모터를 구동합니다.
• SPM (스핀드 모듈):DC 버스에서 스핀드 모터를 구동합니다.

PSM는 전체 드라이브 시스템의 전기 기반입니다. PSM가 올바르게 작동하지 않으면 세르보 모터가 회전하지 않으며 스핀드가 실행되지 않으며 DC 버스가 존재하지 않습니다.

A16B-2202-0421는 PSM 내부의 제어 PCB입니다. 그것은 교정 및 전력 요인 교정 회로를 관리하고 DC 버스 전압을 모니터링합니다.명령 또는 경보에 전력 차단 순서를 실행, 그리고 재생 기능을 처리합니다. DC 버스에서 AC 전력 공급 장치로 모터 브레이킹 에너지를 반환합니다.

주요 사양

PSM 경보 코드

PSM는 오류가 발생했을 때 CNC가 표시하는 경보 코드를 생성합니다. A16B-2202-0421은 이러한 상태를 모니터링하고보고합니다.

• AL-01:주전력 모듈의 과류
• AL-02:냉각 팬 정지
• AL-03:히트싱크 온도가 이상으로 높습니다.
• AL-04:DC 버스 전압이 떨어졌습니다.
• AL-05:정해진 시간 내에 메인 콘덴서 충전이 되지 않는 경우
• AL-06:입력 전원 공급 이상
• AL-07:DC 버스 전압이 비정상적으로 높습니다.

적용 시나리오

PSM 경보 진단:FANUC 알파 드라이브 시스템은 전원을 켜면 지속적인 AL-04 (DC 전압 하락) 경보를 생성합니다. AC 입력 공급이 올바르게 확인됩니다.그리고 주요 전원 단계 (전선판 및 전원 장치) 는 손상되지 않은 것으로 테스트됩니다.. A16B-2202-0421 제어판이 결함 원천으로 확인됩니다. 교체하면 PSM의 DC 버스 전압 조절이 복구됩니다.

드라이브 시스템 유지보수 수리:알파 시리즈 드라이브 캐비닛의 예정된 수리 중에,A16B-2202-0421은 고임량 생산 시스템에서 연령에 따른 PSM 제어판 고장을 방지하기 위해 선제적인 PCB 갱신의 일환으로 교체됩니다..

FAQ

Q1: PSM에서 AL-07 알람 (DC 버스 과압) 이 표시되면 항상 제어판 오류를 나타 냅니다.

AL-07의 원인은 여러 가지가 있을 수 있습니다. 제어판 결함,또는 급격한 높은 관성 느림 현상이 발생하여 재생 능력을 일시적으로 초과합니다.. A16B-2202-0421을 교체하기 전에 CNC 매개 변수에서 느림 램프가 너무 공격적으로 설정되지 않았는지 확인합니다.제어판 또는 전원 단계가 오류의 유력한 원천입니다..

Q2: A16B-2202-0421은 BM 후임 PSM 모델 (예: A06B-6087-H115#BM) 과 함께 사용할 수 있습니까?

#BM 후자는 PSM 모듈의 CE 표시 변형을 나타냅니다. 이러한 CE 표시 변형에 대한 대응 제어 PCB는 A16B-2202-0424이며 A16B-2202-0421이 아닙니다.이 두 판 버전은 각각의 모듈 변종에 특이하며 상호 교환 할 수 없습니다.설치된 PSM가 표준 또는 BM 변종인지 확인하기 전에 교체 제어판을 주문하십시오.

Q3: 와이어링 보드는 무엇이며 A16B-2202-0421과 동시에 교체해야합니까?

PSM에는 두 개의 주요 PCB가 있습니다: 제어판 (A16B-2202-0421) 및 배선판 (PSM 용량 등급에 특화된 A20B-1006-xxxx 변형).배선 보드는 높은 전류 전력 연결을 처리제어판은 규제 및 보호 논리를 관리합니다.손상된 커넥터 A16B-2202-0421 제어판만 제어판 고장 경우 교체해야 합니다..

Q4: A16B-2202-0421을 SVM 또는 SPM 모듈이 연결되지 않은 상태에서 PSM에 전원을 공급하여 테스트하는 것이 안전합니까?

PSM는 로드 모듈이 연결되지 않고 DC 버스를 설정할 수 있습니다. 이것은 드라이브 모듈을 다시 연결하기 전에 PSM 기능을 확인하는 유효한 격리 테스트입니다.DC 버스 콘덴서 283~325VDC로 충전됩니다.모든 고전압 안전 예방 조치를 준수하십시오: 단위가 전원을 공급 한 상태에서 DC 버스 단말기 또는 내부 구성 요소를 절대 만지지 마십시오. 전원을 끄고 나면,콘덴서 배열 주기를 기다립니다 (일반적으로 5~10 분) PSM 내부에 액세스하기 전에.

Q5: A16B-2202-0421은 제어 된 종료 순서 동안 CNC와 어떻게 상호 작용합니까?

CNC는 제어 된 종료에서 AC 전원을 차단하기 전에 서보 활성화 신호를 통해 PSM에 전력 차단 명령을 보내줍니다.A16B-2202-0421는 재생을 중지하도록 전력 단계에 명령하여 응답합니다, DC 버스가 제어되는 임피던스 경로를 통해 안전한 수준으로 방출되도록 허용하고, 그 다음 끄십시오.이 순서화는 급격한 DC 버스 전압 붕괴를 방지합니다. 이는 드라이브 매개 변수를 손상시키거나 급격한 축 전력 손실로 인해 기계적 문제를 일으킬 수 있습니다..
