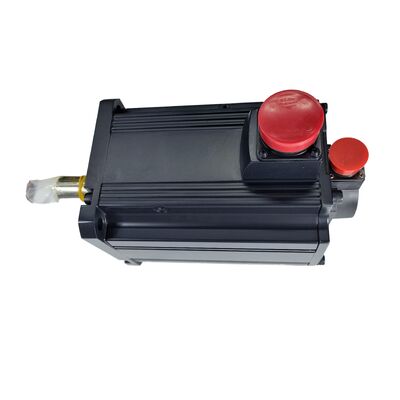

미쓰비시 HC-SFS502B (HCSFS502B) — 전자 브레이크가 있는 5kW AC 서보 모터, MELSERVO-J2S 시리즈

제품 식별

부품 번호: HC-SFS502B

검색어도 포함: HCSFS502B, HC-SFS-502B

시리즈: 미쓰비시 MELSERVO HC-SFS 시리즈 (J2S / J2-Super 세대)

모터 유형: 전자 브레이크가 있는 AC 브러시리스 서보 모터

상태: 새 제품 (박스 개봉)

개요

미쓰비시 HC-SFS502B는 MELSERVO-J2S (J2-Super) 플랫폼의 5kW 중관성 AC 서보 모터입니다. 이 플랫폼은 원래 HC-SF 시리즈를 계승한 세대로, 5kW 클래스가 제공할 수 있는 위치 결정 분해능과 저속 안정성 측면에서 새로운 기준을 제시했습니다.

정격 2,000 rpm, 연속 토크 23.9 Nm를 자랑하며, 표준 HC-SFS 2000 rpm 범위의 최상위에 위치하며 MR-J2S-500 클래스 앰프와 함께 사용됩니다. 명판에는 133V / 26A의 3상 AC 입력이 표시되어 있으며, 출력은 5kW입니다. "B" 접미사는 이 모델에 스프링 작동식, 안전 차단 전자 홀딩 브레이크가 장착되어 있음을 의미합니다. 전원이 꺼진 상태에서 축이 스스로 위치를 유지할 수 없다고 판단될 때 선택되는 버전입니다.

HC-SFS502B가 이전 모델인 HC-SF502B와 다른 점은 명확합니다. 바로 17비트 시리얼 절대 엔코더로, 회전당 131,072개의 펄스를 제공합니다. 이는 이전 HC-SF 시리즈의 14비트 (16,384 ppr) 장치와 비교됩니다. 분해능이 8배 증가하면 미세 위치 결정 정확도가 향상될 뿐만 아니라, J2S 앰프의 속도 루프가 훨씬 높은 대역폭으로 실행될 수 있어 저속에서 훨씬 더 정밀한 속도 제어와 절단 중 교란 제거 능력이 향상됩니다.

기술 사양

HC-SFS 시리즈 — 오리지널 HC-SF 시리즈의 업그레이드

미쓰비시의 명명 규칙은 HC-SF와 HC-SFS의 차이를 알면 쉽게 파악할 수 있을 정도로 정확합니다. SFS 표시는 J2-Super 세대 업그레이드를 나타냅니다. 기계적으로 두 계열은 플랜지 치수, 샤프트 크기, IP 등급을 공유합니다. 즉, HC-SFS502B는 기계적 수정 없이 HC-SF502B와 동일한 장착 위치에 장착될 수 있습니다. 변경된 것은 전자 장치입니다.

J2S 플랫폼은 고성능 CPU와 새로운 고해상도 엔코더 표준을 기반으로 구축되었습니다. MR-J2S 앰프의 속도 주파수 응답은 550Hz 이상에 도달하여 원래 J2 시리즈가 달성한 것의 두 배 이상입니다. HC-SFS 모터의 17비트 절대 엔코더는 이러한 개선을 가능하게 하는 하드웨어입니다. 회전당 131,072개의 고유한 위치를 통해 앰프의 속도 추정기는 단위 시간당 훨씬 더 많은 데이터를 확보하여 저속 토크 리플을 부드럽게 하고 공정 교란에 대한 시스템 강성을 높입니다.

HC-SF 시리즈가 적절했지만 뛰어나지는 않았던 공작 기계 응용 분야, 특히 매우 낮은 이송 속도 또는 축이 지연 없이 깨끗하게 역회전해야 하는 탭핑 사이클에서 HC-SFS502B는 실질적이고 측정 가능한 차이를 만듭니다.

전자 브레이크: 스프링 작동식, 안전 차단

HC-SFS502B에 내장된 홀딩 브레이크는 동적 제동 저항기가 아닌 수동 안전 장치입니다. 전원 차단 시 작동 원리를 따릅니다. 24V DC는 브레이크를 열린 상태로 유지하고 샤프트 회전을 허용합니다. 전압을 차단하면 스프링이 즉시 브레이크 디스크를 고정합니다.

이는 수직 축에서 가장 중요합니다. 수직 머시닝 센터의 Z 컬럼 또는 퀼 헤드는 스핀들 어셈블리의 전체 무게를 지탱합니다. 일반적으로 중형 VMC에서는 톤의 상당 부분을 차지합니다. 서보 앰프의 전원이 차단되면 모터 토크가 즉시 0으로 떨어집니다. 홀딩 브레이크가 없으면 해당 하중이 떨어집니다. HC-SFS502B의 브레이크는 24V DC가 제거되는 즉시 샤프트를 잠가 이러한 상황을 방지합니다. 제거가 계획된 것(정상 종료)이든 아니든(정전, 앰프 고장) 상관없습니다.

동일한 원리가 상당한 불균형 하중이 있는 모든 축에 적용됩니다. HMC의 팔레트 컬럼, 프레스 백 게이지, 포털 기계의 갠트리 Z축, 가공 중 위치를 유지해야 하는 클램프 메커니즘 등입니다.

배선 참고: 브레이크 코일은 유도성 부하입니다. 브레이크 해제 및 결합 시 전압 스파이크를 억제하기 위해 브레이크 코일 단자 양단에 서지 흡수기를 장착해야 합니다. 이 단계를 건너뛰면 시간이 지남에 따라 릴레이 접점 및 앰프 I/O 회로가 손상될 위험이 있습니다. MR-J2S 앰프의 MBR(전자 브레이크 인터록) 출력은 올바른 결합 타이밍을 제공합니다. 비상 정지 접점에서 직접 배선하는 대신 항상 이 신호를 통해 브레이크를 제어하십시오.

절대 엔코더: 실제 적용 시 의미

절대 엔코더는 위치를 기억합니다. HC-SFS502B 모터가 장착된 기계의 전원이 차단되었다가 다시 켜지면, 제어가 시작되는 즉시 앰프는 엔코더에서 현재 절대 위치를 읽습니다. 호밍 사이클이 필요 없습니다. 기준 마크를 찾는 과정도 없습니다. 축은 단순히 자신의 위치를 알고 있습니다.

HC-SFS502B의 17비트 시리얼 엔코더는 앰프의 배터리 백업(J2S 제품군 전반에 사용되는 A6BAT 리튬 셀)을 통해 이를 달성합니다. 배터리는 전원 차단 중에도 엔코더의 위치 메모리를 유지합니다. 배터리가 정상 상태인 한, 전원 중단 후에도 기계는 정확히 알려진 위치에서 재개할 수 있습니다.

배터리 상태는 정기적인 유지보수 간격으로 확인해야 합니다. J2S 앰프는 완전히 방전되기 전에 배터리 경고 알람을 표시합니다. 이 경고는 계획된 다음 종료 전에 배터리를 교체하라는 신호이며, 이후에 교체하는 것이 아닙니다.

이 모터가 일반적으로 사용되는 곳

VMC Z축 및 퀼. 수직 머시닝 센터의 고용량 Z축은 중장비 페이스 밀링을 위한 지속적인 토크, 안전한 서보 오프를 위한 브레이크, 전원 중단 후에도 워크피스 설정을 방해하지 않고 재개하기 위한 절대 엔코더가 필요합니다.

HMC W축 및 팔레트 드라이브. 수평 머시닝 센터는 W축을 페이싱 헤드 깊이 결정에 사용하고 팔레트 셔틀을 워크피스 이송에 사용합니다. 두 경우 모두 고토크, 브레이크 홀드, 교대 근무 시간 동안 안정적인 절대 위치가 필요합니다.

CNC 선반 터렛 인덱싱. 서보 구동 터렛이 있는 대형 선반은 빠른 인덱싱 사이클을 위해 5kW 출력을 활용하며, 브레이크는 각 인덱싱 위치에서 터렛을 단단히 고정하고 클램프 메커니즘이 작동합니다.

이송 및 팔레트 교환 시스템. 무거운 고정구를 이동하는 다중 스테이션 이송 라인은 이 용량 범위의 서보 드라이브를 사용하여 속도와 부하 용량의 조합을 제공합니다. 스테이션 간에는 브레이크가 팔레트 인덱싱 위치를 고정하고 고정 또는 가공이 이루어집니다.

대형 취급 및 갠트리 시스템. 상당한 Z 높이와 무거운 엔드 이펙터를 갖춘 갠트리식 로딩 시스템은 머신 툴 Z 컬럼과 동일한 안전 차단 홀드 이유로 수직 축에 브레이크가 장착된 모터를 사용합니다.

HC-SFS 시리즈 — 2000 rpm 제품군 참조

이 표의 모든 모델은 200V AC 클래스 입력, 2,000 rpm 정격 속도, 17비트 시리얼 절대 엔코더(131,072 ppr), IP65 보호, 오일 씰 샤프트, 직선 샤프트 구성을 공유합니다. 352 및 502 모델은 더 큰 176 × 176 mm 플랜지 프레임을 사용합니다.

신품 (박스 개봉): 해당 상태가 실제로 보장하는 것

공장 밀봉된 미쓰비시 서보 모터는 배선, 장착 또는 전원 공급이 된 적이 없습니다. 원래 미쓰비시 포장(내부 폼 크래들, 상자, 보호 샤프트 및 커넥터 커버가 그대로 유지됨)으로 제공됩니다. 위에 나열된 모든 사양은 제조된 그대로 적용됩니다. 누적 작동 시간, 열 이력, 베어링, 커플링 인터페이스 또는 커넥터에 대한 설치 스트레스가 없습니다.

신규 구축을 위한 부품을 소싱하는 기계 제작자 또는 전략적 예비 재고를 구축하는 유지보수 부서의 경우, 신품(박스 개봉)은 알려지지 않은 변수 없이 공장 모터의 실제 동일 교체를 제공하는 유일한 상태입니다. 리퍼비시 또는 수리된 모터는 교체된 베어링, 재포팅된 엔코더 어셈블리 또는 재권선된 스테이터를 가질 수 있으며, 이는 분해 없이는 볼 수 없습니다. 신품(박스 개봉)에는 이러한 변수가 없습니다.

보관 시: 시원하고 건조하며 진동이 없는 조건에서 보관된 모터는 수년간 전체 사양을 유지합니다. 보관 기간이 5년을 초과하는 경우, 설치 전에 베어링 그리스를 재분배하기 위해 샤프트를 주기적으로 천천히 회전시키는 것이 좋습니다.

자주 묻는 질문

Q1: HC-SFS502B와 호환되는 서보 앰프는 무엇입니까?

HC-SFS502B는 MR-J2S-500 클래스 앰프가 필요합니다. 호환 모델에는 MR-J2S-500A (범용 펄스/아날로그 인터페이스), MR-J2S-500B (SSCNET 버스 인터페이스), MR-J2S-500CP (내장 위치 결정 기능), MR-J2S-500CL (CC-Link 인터페이스)이 포함됩니다. 다른 엔코더 프로토콜을 사용하는 MR-J2 (1세대) 앰프 또는 변환 키트가 없는 MR-J3 또는 MR-J4 시리즈 앰프와는 호환되지 않습니다.

Q2: HC-SFS502B와 HC-SF502B의 주요 차이점은 무엇입니까?

두 모터는 장착 플랜지와 샤프트에서 기계적으로 호환됩니다. 결정적인 차이는 엔코더입니다. HC-SFS502B는 17비트 절대 엔코더(131,072 ppr)를 사용하는 반면, 이전 HC-SF502B는 14비트 엔코더(16,384 ppr)를 사용합니다. 더 높은 분해능은 MR-J2S 앰프의 더 빠른 속도 루프를 가능하게 하고 저속 부드러움과 위치 결정 정확도를 향상시킵니다. HC-SFS502B는 또한 J2S 시리즈 앰프가 필요합니다. HC-SF502B는 J2 또는 J2S 앰프와 함께 사용됩니다.

Q3: 기계 회로에서 전자 브레이크는 어떻게 제어해야 합니까?

서보 앰프의 MBR (브레이크 인터록) 출력 신호를 사용하여 브레이크 릴레이를 제어하십시오. 이렇게 하면 모터가 정지 상태로 감속된 후에만 브레이크가 작동하여 브레이크 디스크에 충격 하중이 가해지는 것을 방지합니다. 브레이크 코일은 24V DC로 작동합니다. 코일 단자 양단에 서지 흡수기를 장착하여 유도 전압 스파이크를 억제하십시오. MBR 인터록이 신호 경로에 없으면 비상 정지 접점에서 브레이크를 직접 배선하지 마십시오.

Q4: 17비트 엔코더에 배터리가 필요하며, 어떤 배터리가 사용됩니까?

예. 시리얼 절대 엔코더는 전원 차단 중 위치 데이터를 유지하기 위해 배터리 백업이 필요합니다. 표준 배터리는 미쓰비시 A6BAT 리튬 셀이며, MR-J2S 서보 앰프에 설치됩니다(모터 본체에는 없음). 배터리 수명은 정상 사용 시 일반적으로 몇 년이며, 앰프는 방전 전에 저배터리 경고 알람을 표시합니다. 경고가 나타나면 계획된 유지보수 기간 동안 배터리를 교체하십시오. 알람으로 인해 계획되지 않은 중단이 발생할 때까지 기다리지 마십시오.

Q5: HC-SFS502B를 다른 변경 없이 기존 기계의 HC-SF502B를 대체하는 데 사용할 수 있습니까?

장착 치수는 호환되지만 엔코더 인터페이스가 다릅니다. HC-SFS502B는 직접적인 드롭인 교체품으로 사용할 수 없습니다 원래 MR-J2 앰프로 실행되는 기계의 HC-SF502B에 대해. J2 앰프는 J2S 모터의 17비트 시리얼 엔코더를 읽을 수 없습니다. 교체 시에는 동시에 앰프를 MR-J2S-500 시리즈로 변경해야 합니다. 기계가 이미 MR-J2S 앰프를 실행하고 있다면, 교체는 간단합니다. 축을 생산에 복귀시키기 전에 MR Configurator를 통해 매개변수 설정을 확인하십시오.
