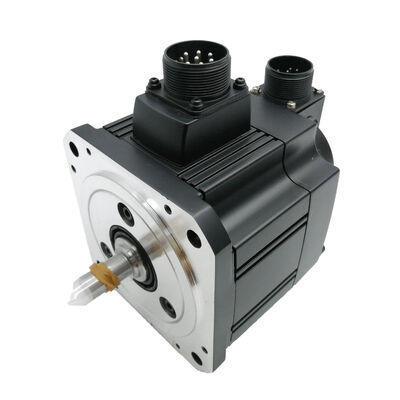

미쓰비시 HC-SFS53 AC 서보 모터 — 새 상품, 공장 밀봉

상태: 새 상품 · 오리지널 포장 · 공장 밀봉

부품 번호: HC-SFS53 / HCSFS53

시리즈: HC-SFS | 호환 앰프: MR-J2S / MR-J3 / MR-J4

개요

컴팩트한 크기. 3,000 rpm. 즉시 사용 가능.

미쓰비시 HC-SFS53은 3,000 rpm 연속 작동 정격의 500W AC 서보 모터입니다. HC-SFS 500W 제품군 중 고속 변형으로, 토크만큼이나 사이클 시간과 축 응답이 중요한 애플리케이션을 위해 설계되었습니다. 연속 토크 1.59 N·m, 최대 토크 4.78 N·m를 제공하며, HC-SFS 시리즈 특유의 정밀도와 반복성으로 경하중에서 중하중 축 부하를 처리합니다.

소형 기계, 좁은 캐비닛, 빠른 사이클 — 이 모터가 만들어진 환경입니다.

모든 제품은 미쓰비시 순정 공장 상자에 밀봉되어 배송됩니다. 미설치. 미전원. 재작업, 재포장, 어떠한 현장 이력도 없습니다.

주요 사양

속도를 위한 설계, 정밀도로 뒷받침

3,000 rpm에서 HC-SFS53은 HC-SFS 500W 제품군의 상위권에 속합니다. 이 속도 여유는 더 빠른 축 이동, 기계 가공 애플리케이션에서 절삭 시간 단축, 고사이클 자동화에서 더 빠른 응답으로 직접 이어집니다 — 더 무겁고 큰 모터 프레임으로 올릴 필요 없이 말입니다.

17비트 절대값 엔코더가 정밀도를 관리합니다. 혁신적인 절대 위치 유지 기능으로 131,072개의 펄스/회전을 제공하여 전원 사이클에 걸쳐 항상 축의 위치를 파악합니다. 시동 시 호밍 시퀀스가 필요 없습니다. 비상 정지 후 위치 손실이 없습니다. 여러 교대 근무를 하거나 잦은 정전이 발생하는 시설에서는 실제 운영상의 이점입니다.

IP65 샤프트 씰링은 냉각수 미스트, 미세 금속 분진 또는 공기 중 입자가 일상적인 현실인 환경에서 모터를 서비스 가능하게 유지합니다. Class F 절연은 강제 냉각 없이 장시간 연속 작동 시 열적 여유를 더합니다.

일반적인 응용 분야

소형 CNC 선반 및 머시닝 센터 — 경절삭 및 빠른 급이송에 필요한 3,000 rpm의 컴팩트한 500W 모터가 속도-토크 프로파일을 제공하는 이송 축 및 터렛 드라이브.

반도체 및 전자 조립 장비 — 소형 모터 패키지에서 정밀하고 반복 가능한 위치 지정을 요구하는 픽앤플레이스, 본딩 및 검사 기계.

레이저 절단 및 마킹 시스템 — 빠른 응답과 엔코더 정확도가 절단 품질과 처리량에 직접적인 영향을 미치는 고속 위치 지정 축.

자동화 테스트 장비 — 기계적 유격 없이 깨끗하고 반복 가능한 위치 지정을 필요로 하는 기능 테스터 및 측정 시스템의 모션 축.

일반 공장 자동화 — 바닥 공간이 제한적이고 사이클 시간이 생산량을 결정하는 셀에서 인덱싱 테이블, 회전식 포지셔너 및 컨베이어 드라이브.

가용성에 대한 참고 사항

HC-SFS53은 여러 OEM의 컴팩트 기계 플랫폼에서 광범위하게 사용됩니다. 하나가 예기치 않게 고장 나면, 특히 가장 일반적인 정격 전력 범위를 벗어나는 모델의 경우 유통업체로부터의 리드 타임이 길어질 수 있습니다. 밀봉되고 검증된 새 예비 부품을 보유하면 이러한 노출을 완전히 제거할 수 있습니다. 고객 마감일을 준수하여 구축하는 시스템 통합업체의 경우, 프로젝트 시작 전에 장치를 재고로 확보하면 일정 위험을 문제로 발전하기 전에 제거할 수 있습니다.

자주 묻는 질문

Q1: HC-SFS52와 HC-SFS53의 차이점은 무엇인가요?

A: 둘 다 HC-SFS 시리즈의 500W 모터입니다. HC-SFS52는 2,000 rpm 정격으로 더 높은 연속 토크 2.39 N·m를 제공합니다. HC-SFS53은 3,000 rpm으로 작동하며 정격 토크는 1.59 N·m입니다. 저속에서 더 많은 토크가 필요한지 또는 고속에서 더 빠른 축 이동이 필요한지에 따라 선택하십시오.

Q2: HC-SFS53과 호환되는 서보 앰프는 무엇인가요?

A: HC-SFS53은 미쓰비시 MR-J2S, MR-J3 및 MR-J4 시리즈 서보 앰프와 호환됩니다. 커미셔닝 전에 앰프의 정격 전류 출력이 모터의 500W / 200V 사양과 일치하는지 확인하십시오.

Q3: 이 모터에 내장 홀딩 브레이크가 포함되어 있나요?

A: 아니요. HC-SFS53은 전자석 브레이크가 없는 표준 변형입니다. 전원 손실 시 기계적 위치 유지가 필요한 수직 축 또는 중력 부하 애플리케이션의 경우 대신 HC-SFS53B를 지정하십시오.

Q4: 이 목록에서 "새 상품, 공장 밀봉"은 무엇을 의미하나요?

A: 모터는 설치, 전원 공급 또는 현장 테스트를 한 적이 없습니다. 생산 시설을 떠난 상태 그대로 모든 공장 봉인이 intact한 상태로 미쓰비시 순정 포장 상태를 유지합니다. 재정비 또는 재라벨링은 이루어지지 않았습니다.

Q5: 17비트 엔코더는 절대 위치를 유지하기 위해 배터리가 필요하나요?

A: 단일 회전 절대값 작동에는 배터리가 필요하지 않습니다. 전원 사이클에 걸쳐 다회전 절대값 위치 유지를 위해서는 앰프 측에 배터리 백업이 필요합니다 — 이는 HC-SFS53 모터 자체의 제한 사항이 아니라 앰프 수준의 요구 사항입니다.
