미쓰비시 HC-MFS13B AC 세르보 모터 100W 초저역성 MELSERVO J2S, 전자기 브레이크, 새 제품

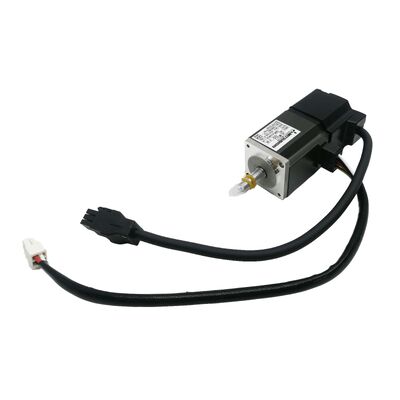

공간은 좁습니다. 사이클 시간은 짧습니다. 위치 정확성은 오류의 여지가 없습니다.미쓰비시 HC-MFS13B100W의 극저 로터 관동성, 40 × 40mm 프레임 발자국, 내장 전자기 브레이크 및 회전당 131,072 포지션을 생성하는 17 비트 절대 인코더,이 모터는 고주파를 위한 정밀 기기입니다.이 목록은 더 큰 모터가 단순히 응용 프로그램에 맞지 않는 컴팩트 축 자동화입니다.새롭고 공장에서 봉인된 단위오리지널 미쓰비시 일렉트릭 패키지.

기술 사양

초저항역성 ∙ 실제 에서 변화 하는 것

HC-MFS 시리즈의 결정적인 특징은 그 전력 등급이 아니라 로터의 관성 모멘트입니다.초저항역은 모터가 서버 증폭기 명령에 반응하여 매우 빠르게 가속 및 느려질 수 있음을 의미합니다., 최소한의 에너지 낭비 모터의 자신의 회전 질량을 극복.

실질적으로 이것은 위치 정정 시간이 짧아지고, 고속 인덱싱 움직임에 대한 더 엄격한 통제,그리고 밀도가 높은 운동 프로파일을 실행할 수 있는 능력 minut에 수십 개 또는 수백 개의 정확한 동작 더 높은 관성 모터가 동일한 작업 주기에 발생하는 열 및 동적 벌금없이이 엔진의 응용 설명서는 분명히 말합니다.고주파 작동에 적합합니다., 삽입 장치 및 조립 기계가 주요 예로 인용됩니다.

픽앤플라이스 모듈, 전자 부품 배치 헤드, 레이블 어플리케이터 또는 시간당 많은 수의 단거리 정밀 동작을 수행하는 모든 축을 설계하는 기계 제조업체에 대해모터의 관성 특성은 토크 등급만큼이나 중요합니다. 그리고 HC-MFS13B는 특별히 그 체제에서 우수하도록 설계되었습니다..

전기전자 브레이크 HC-MFS13B의 "B"

각 HC-MFS13B에는스프링으로 작동하는 전자기 브레이크작동 원리는 실패 안전: 브레이크는 스핀 들에서 전력을 제거 할 때 작동 (화축을 잠금) 하고, 브레이크 스핀 들에 전압을 적용 할 때 풀립니다.이것이 바로:

수직 축- 브레이크가 없으면, 전력 제거 된 수직 축이 자유로이 떨어집니다.

위치 유지 요구 사항- 모터가 연속적인 드라이브 파워 없이 모션 사이클 사이에 위치를 잠금해야 하는 응용 프로그램, 예를 들어 클램핑 메커니즘, 셔틀 스톱 또는 인덱싱 디스텐트.

안전 준수- 유지보수 접근 또는 보호막이 열려 있는 상태에서 축의 움직이지 않는 것이 기계 안전 요구 사항인 기계 설계

전기 자기 제동기는 가속 시 재생 제동 기능을 대체하지 않습니다. 그것은 역학적 제동 장치가 아닌 기계적 제동 장치입니다.그것은 축이 휴식을 가져 왔을 때 작동, 셰프트를 기계적으로 잠그고

17-비트 절대적 인코더 131,072 ppr, 제로 호밍 작업

내장된 인코더는131,072 셰프트 회전당 분별 위치세르보 증폭기에 고속 일련 연결을 통해. 절대적인 특성으로, 세르보 증폭기에 설치된 배터리로 전력 주기를 통해 위치 정보를 유지합니다.엔진은 기계가 시작될 때 정확히 어디에 있는지 알고 있습니다., 참조 반환을 실행하지 않고.

많은 축을 가진 기계에서, 시작 순서에서 홈링 루틴을 제거하는 것은 모든 전원 주기에 일관된 시간을 절약합니다.생산 연도에 걸쳐 의미있는 수를 합친.

40 × 40mm 프레임 ‧ 디자인으로 컴팩트

HC-MFS13B는40 × 40mm 플랜지MELSERVO 제품군에서 가장 작은 표준 서보 모터 플랜지 중 하나입니다. 이 물리적 규모는 100W의 드라이브가 필요한 메커니즘과 잘 일치합니다.작은 이동 선형 단계, 콤팩트 볼 스크루로 구동, 다자 축 조립 장치에서 축 사이의 공간이 제한되어 있으며, 모터 질량 자체가 고려되는 기계 설계.

콤팩트한 프레임은 또한 시스템의 관점에서 모터의 관동 모멘트를 낮게 유지합니다. 더 가벼운 모터는 그것을 지원하는 기계 구조가 딱딱하지 않아도 된다는 것을 의미합니다.이것은 기계 비용과 설계 유연성에 유리합니다..

호환 가능한 세르보 증폭기

HC-MFS13B는MR-J2S-10A(애날로그/펄스 트레인 명령어, 단축) 또는MR-J2S-10B(SSCNET 네트워크 명령) 서보 증폭기, 둘 다 MELSERVO J2S 가족 내에서 100W로 지정되었습니다.

모든 축이 미쓰비시 모션 컨트롤러 (Q 시리즈 또는 A 시리즈) 에서 SSCNET를 통해 조정되는 다축 기계 설계의 경우MR-J2S-10B는 HC-MFS13B가 각 축별 명령 전선 없이 동기화된 다축 네트워크에 참여할 수 있도록 합니다.더 간단한 단일 축 설치 또는 펄스 트레인 또는 아날로그를 통해 타사 PLC와 통합하려면 MR-J2S-10A가 적절한 선택입니다.

응용 분야

HC-MFS13B는 고주파 정밀 자동화 장비의 특정 범주에 대한 BOM에 표시됩니다.

전자 부품 삽입 및 배치- 모터의 극히 낮은 관동력과 콤팩트한 크기는 PCB 조립 및 부품 취급 장비의 고 사이클, 단거리 축에 적합합니다

조립 기계- 소부품 조립 스테이션에서 회전 및 선형 인덱싱 축은 여러 세르보 축이 밀접한 기계적 인접에서 정확하고 빠른 움직임을 수행해야합니다.

포장 및 라벨링 장비- 고 처리량에서 정확한 위치가 필수적인 라벨 적용기, 블리스터 포장 라인 및 흐름 포장 기계의 등록 및 위치 축

반도체 처리- 낮은 관성 및 높은 위치 반복성이 원형 토크 출력보다 더 중요한 웨이퍼 및 기판 운송 축

픽앤플라이스 로봇작은 SCARA 및 카르테시오 로봇의 손목 및 끝 효과 관절, 낮은 축 관동력이 도구 중심 지점에서 동적 성능을 향상시킵니다.

HC-MFS13B HC-MFS 변종 라인업

HC-MFS13 제품군 내에서 후자는 정확한 구성을 알려줍니다.

• HC-MFS13직선 셰프트, 브레이크 없이
• HC-MFS13B직선 축,전자기 브레이크로(이 목록)
• HC-MFS13K✅ 턱이 켜져 있고 브레이크가 없습니다.
• HC-MFS13BK전기전자 브레이크가 있는 키가 있는 샤프트

모든 변종은 동일한 100W 출력, 17 비트 절대 인코더, IP55 하우징 및 40 × 40 mm 플랜지를 공유합니다.

FAQ

Q1: HC-MFS13B와 어떤 세르보 증폭기를 결합해야 합니까?

HC-MFS13B는MR-J2S-10A(애날로그/펄스 트레인 명령 인터페이스) 또는MR-J2S-10B두 증폭기는 100W로 지정되어 MELSERVO J2S 플랫폼 내에서이 모터에 대한 올바른 일치입니다.A형과 B형의 선택은 기계가 독립적인 축 제어 또는 네트워크로 연결된 다축 모션 컨트롤러를 사용하는지에 달려 있습니다..

Q2: 전자기 브레이크는 무엇을 하고 언제 작동할까요?

HC-MFS13B의 브레이크는스프링 부착, 전원 끄는 타입: 브레이크 코일 전압이 제거 될 때 기계적으로 축을 잠그고 전압이 적용되면 풀립니다. 주로 서브오 전원이 꺼지면 위치를 안전하게 유지하기 위해 수직 축에 사용됩니다.그리고 모션 사이클 사이에 기계적인 샤프 잠금이 필요한 응용 프로그램그것은 동적 가속을 위해 설계되지 않습니다. 그것은 축이 쉬는 후에만 작동합니다.

Q3: HC-MFS13B는 전원 끄는 사이클을 통해 절대 위치 유지를 지원합니까?

17비트 인코더는 절대적인 타입입니다.배터리 (미쓰비시 A6BAT)세로 앰플리퍼에 설치되어 있고, 주전 전원이 꺼졌을 때 다중 회전 위치 데이터가 보존됩니다. 다음 시작에,축 위치는 즉시 알려져 있습니다. 홈링 또는 참조 회전 주기가 필요하지 않습니다..

Q4: HC-MFS13B와 HG-MR13B와 같은 Mitsubishi 100W의 새로운 모터들 사이의 차이점은 무엇입니까?

HC-MFS13B는 MELSERVO의 일부입니다.J2SHG-MR13B는 새로운 세대에 속하지만J4HG-MR13B는 더 높은 해상도의 22 비트 인코더를 제공합니다.194,304 ppr 대 131,072 ppr), IP65 대 IP55 등급, 업데이트 된 증폭기 호환성 (MR-J4 시리즈).HC-MFS13B는 기존 J2S 플랫폼 기계 및 설치된 장비에 대한 예비 부품 재고에 대한 올바른 대체 부품으로 남아 있습니다..

Q5: IP55 등급은 무엇이며 어떤 것으로부터 보호합니까?

IP55완전한 먼지 보호(첫 번째 숫자 5 ∼ 먼지 보호) 및저압 물 제트 보호어떤 방향에서든 (제2자리 5) 이 등급은 셰프트 침투 및 커넥터 인터페이스를 제외한 모터 바구니에 적용됩니다. 냉각액 스프래치, 가벼운 세척,또는 일반 산업용 입자 노출, IP55는 모터가 미쓰비시 설치 지침에 따라 장착 될 때 대부분의 설치에 적합합니다.
