| 원래 장소 | 일본 |
| 브랜드 이름 | MITSUBISHI |
| 인증 | CE ROHS |
| 모델 번호 | HC-SFS7024 |

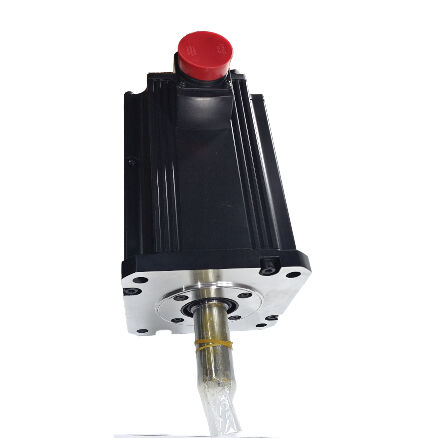

부품 번호: HC-SFS7024
또한 검색됨: HCSFS7024, HC-SFS-7024
시리즈: Mitsubishi MELSERVO HC-SFS (J2-Super 세대)
모터 유형: AC 브러시리스 서보 모터 — 직선 샤프트, 브레이크 없음, 2000 rpm, 400V 클래스
HC-SFS7024의 모든 것은 HC-SFS702와 기계적으로 동일합니다 — 동일한 7kW 출력, 동일한 33.4 Nm 연속 토크, 동일한 100 Nm 피크, 동일한 176 × 176 mm 플랜지, 동일한 IP65 보호, 동일한 17비트 직렬 절대 엔코더. 부품 번호 끝에 있는 "4" 접미사가 의미하는 것은 근본적으로 다른 전기 사양입니다. 이 모터는 400V 클래스 공급 — 3상 380–480V AC — 표준 HC-SFS702의 200V 클래스가 아닌, 를 위해 권선 및 정격되었습니다.
이 차이는 시스템 설계 수준에서 매우 중요합니다. 400V 공급 인프라를 실행하는 산업 플랜트 — 유럽의 많은 지역에서 표준이며 전 세계 대형 산업 시설에서 널리 사용됨 — 400V 클래스 모터는 공장 공급과 서보 드라이브 사이에 스텝다운 변압기의 필요성을 제거합니다. 패널 설계가 단순화되고 변압기 손실이 제거되며 설치된 전기 시스템이 실제 공급 전압과 더 밀접하게 일치합니다. 7kW에서 해당 변환 비용 및 전력 손실은 사소하지 않습니다. 여러 7kW 축을 가진 다축 기계에서 기본 공급 전압으로 작동하면 시스템 효율성 및 패널 공간에서 의미 있는 차이가 발생합니다.
HC-SFS7024에는 400V 클래스 MR-J2S 앰프 — 특히 MR-J2S-700A4, MR-J2S-700B4 또는 MR-J2S-700CP4가 필요합니다. 200V 클래스 앰프는 이 모터를 구동하지 않습니다. 모터와 앰프는 예외 없이 전압 클래스별로 일치해야 합니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | HC-SFS7024 |
| 정격 출력 | 7,000 W (7 kW) |
| 공급 전압 | 400V AC 클래스 (3상, 380–480V) |
| 정격 전류 | 17.5 A |
| 전력 설비 용량 | 10 kVA |
| 정격 속도 | 2,000 rpm |
| 최대 속도 | 3,000 rpm |
| 정격 토크 | 33.4 Nm |
| 최대 토크 | 100 Nm |
| 엔코더 | 17비트 직렬 절대 (131,072 ppr) |
| 샤프트 유형 | 직선 (키웨이 없음) |
| 전자 브레이크 | 없음 |
| 관성 클래스 | 중간 관성 |
| 플랜지 크기 | 176 × 176 mm |
| 보호 등급 | IP65 |
| 오일 씰 | 장착됨 |
| 모터 무게 | 약 32 kg |
| 주변 온도 | 0°C ~ +40°C |
| 호환 앰프 | MR-J2S-700A4 / MR-J2S-700B4 / MR-J2S-700CP4 |
| 시리즈 | MELSERVO J2S (J2-Super), 400V 클래스 |
| 원산지 | 일본 제조 |
| 제품 상태 | 단종 — 재고 있음 |
HC-SFS7024의 정격 전류는 약 17.5A로, 동일한 출력 전력에서 해당 200V 모터의 절반 정도입니다. 이는 두 배의 전압으로 작동한 직접적인 결과입니다. P = V × I이므로 전압을 두 배로 하면 동일한 전력에 대해 전류가 절반으로 줄어듭니다. 이 전류 감소는 설치된 시스템 전반에 걸쳐 실질적인 영향을 미칩니다.
케이블 단면적. 전류가 절반이므로 모터 전력을 전달하는 케이블은 동일한 열 등급 내에서 한 단계 작은 도체 크기를 사용할 수 있습니다. 7kW 서보 축과 인클로저까지 20m 케이블이 있는 대형 기계 — 대형 머시닝 센터에서 드물지 않음 — 케이블 비용, 무게 및 도관 채움의 차이는 기계의 모든 축에 걸쳐 실제적이고 측정 가능합니다.
앰프 스위칭 손실. 400V 클래스 MR-J2S-700A4/B4 앰프는 더 높은 전압에서 더 낮은 전류를 처리하며, 이는 내부 열 관리 및 스위칭 특성에 영향을 미칩니다. 앰프 패널은 200V보다 400V에서 작동할 때 주어진 설치 전력에 대해 더 적은 냉각 장치로 설계될 수 있습니다.
공급 변압기 회피. 400V 공급 환경에서 200V 클래스 서보 시스템은 스텝다운 변압기가 필요합니다. 7kW에서 해당 변압기는 물리적, 전기적, 재정적 오버헤드입니다. 400V 클래스 앰프가 있는 HC-SFS7024는 중간 변환 없이 공장 공급 버스에 직접 연결됩니다.
10 kVA 전력 설비 용량 수치는 공급 연결, 퓨즈 및 재생 에너지 계산을 위한 시스템 설계 참조입니다. 전기적 전력 수요는 모터의 정격 출력에 의해 결정되므로 공급 전압 클래스에 관계없이 동일한 수치가 적용됩니다.
HC-SFS7024의 토크 프로파일은 200V의 HC-SFS702와 동일합니다. 33.4 Nm의 지속적인 연속 토크와 가속 버스트를 위한 100 Nm입니다. 2,000 rpm 정격 속도에서 이는 상당한 수치입니다. 연속 정격은 생산에서 축이 직면할 가능성이 있는 가장 무거운 지속적인 가공 또는 이송 부하를 포함하며, 3:1 피크 비율은 모든 빠른 이동의 가속 단계에서 앰프에 권한을 부여합니다.
7kW 용량을 HC-SFS 제품군 소형 모터와 구분하는 것은 33.4 Nm 연속 수치입니다. 5kW의 HC-SFS502는 23.9 Nm를 제공합니다. 23.9 Nm에서 33.4 Nm로의 단계 — 연속 토크 40% 증가 —는 무거운 생산일 동안 열 예산 내에서 작동하는 축과 동일한 듀티 사이클에서 과부하에 접근하는 축 사이의 여유입니다. 가장 큰 공작 기계 축, 가장 무거운 팔레트 이송 시스템 및 5kW 모터의 연속 정격이 실제로 한계인 고부하 산업 자동화의 경우 7kW가 필요한 사양입니다.
100 Nm 피크는 공격적인 가속 프로파일을 지원합니다. 대형 VMC 테이블 또는 무거운 회전 고정 장치는 느리게 빠른 이동 속도로 가속되지 않습니다. 가속 단계 동안 100 Nm를 명령하고 — 그런 다음 33.4 Nm 작동 수준으로 돌아가는 — 능력은 더 큰 모터가 필요하지 않고 무거운 축에서 빠른 이동 시간을 가능하게 하는 것입니다.
33.4 Nm 연속 및 100 Nm 피크에서 샤프트-커플링 인터페이스에 대한 요구 사항은 신중한 주의가 필요합니다. HC-SFS7024의 직선 샤프트는 토크를 전달하기 위해 마찰 클램프 허브에 의존합니다. 샤프트 외경와 허브 보어 사이의 클램핑 힘은 모든 작동 조건에서 슬립 없이 100 Nm를 피크에서 전달하기에 충분해야 합니다.
커플링 선택은 연속 토크가 아닌 피크 토크 수치를 기준으로 해야 합니다. 커플링 제조업체의 역 서보 축 듀티에 대한 서비스 계수를 적용해야 합니다. 7kW 및 32kg의 모터 질량에서 허브 슬립의 기계적 결과는 심각합니다. 최소한 위치 오류, 최악의 경우 기계적 손상, 그리고 일관된 오류 조건을 생성하는 대신 특정 모션 프로파일과 상관 관계가 있는 간헐적인 슬립 이벤트의 진단 어려움입니다.
허브 설치는 모든 HC-SFS 시리즈 모터와 동일한 지침을 따릅니다. 샤프트 끝 나사 구멍과 풀러 볼트를 사용하여 허브를 축 방향으로 안착시키고 누르거나 망치로 두드리지 마십시오. 이 프레임 크기에서 허브 장착 중 축 충격은 모터 후면의 엔코더 디스크 및 베어링 어셈블리에 직접 전달되며, 결과적인 손상은 진동 시 간헐적인 엔코더 오류를 유발하는 경향이 있으며, 이는 원래 설치에서 추적하기 어렵습니다.
구동 메커니즘이 키 연결(타이밍 벨트 풀리, 기어 허브, 체인 스프로킷)을 요구하는 응용 프로그램의 경우 HC-SFS7024K(키드 샤프트)가 올바른 변형입니다. 직선 샤프트 HC-SFS7024는 마찰 클램프 커플링 설계를 위한 것입니다.
전압 클래스는 엔코더에 영향을 미치지 않습니다. HC-SFS7024는 다른 모든 HC-SFS 제품군 모터와 동일한 17비트 직렬 절대 엔코더를 사용합니다. 회전당 131,072 위치, 앰프에 대한 직렬 디지털 전송, 그리고 A6BAT 리튬 배터리에 의해 백업되는 다회전 절대 위치는 MR-J2S-700_4 앰프에 있습니다.
7kW 및 2,000 rpm에서 17비트 해상도는 두 가지 영역에서 효과를 발휘합니다. 이전 HC-SF 세대의 14비트 엔코더보다 8배 더 미세한 연속 위치 샘플에서 앰프의 속도 추정치 때문에 속도 루프 품질이 향상됩니다. 이 더 깨끗한 속도 신호는 더 높은 속도 루프 대역폭과 절단 부하 중 더 나은 교란 거부를 지원하며, 이는 부하 힘 변화가 가장 큰 무거운 축에서 가장 중요합니다. 저속 피드 속도 부드러움도 향상됩니다. 이는 표면 연삭, 컨투어링 및 전체 축 스트로크에 걸쳐 느린 피드 속도로 실행되는 모든 작업과 관련이 있습니다.
절대 기능은 모든 전원 켜기 시 호밍 사이클 없이 기계 재시작을 제공합니다. Z축 호밍 사이클이 30~90초가 걸리고 매 교대 시작 시, 하루에 여러 번의 비상 정지 복구, 그리고 모든 경보 재설정 시 발생하는 대형 머시닝 센터의 경우, 해당 사이클을 제거하는 생산성 가치는 연간 작업량에 따라 크게 축적됩니다.
HC-SFS7024는 엄격하게 400V 클래스 모터입니다. 권선은 400V 공급용으로 설계되었으며 어떤 상황에서도 200V 앰프와 함께 사용할 수 없습니다. 일치하는 앰프는 다음과 같습니다:
MR-J2S-700A4 — 7kW, 400V 클래스, 범용 인터페이스. CNC 시스템 및 PLC에서 아날로그 속도 명령 및 펄스 열 위치 명령을 수락합니다. 위치, 속도 및 토크 제어 모드. CNC 또는 PLC 펄스 열 축 제어가 있는 400V 기계의 표준 선택입니다.
MR-J2S-700B4 — 7kW, 400V 클래스, SSCNET 광섬유 버스 인터페이스. Mitsubishi A 시리즈 또는 Q 시리즈 모션 컨트롤러에 연결하여 협조 다축 보간을 수행합니다. 축은 SSCNET 네트워크를 통해 궤적 명령을 수신하며, 엔코더 피드백은 동일한 네트워크를 통해 다시 루프됩니다.
MR-J2S-700CP4 — 7kW, 400V 클래스, 내장형 위치 지정 기능 및 CC-Link 인터페이스. 독립형 위치 지정 응용 프로그램 또는 CC-Link 필드 버스를 사용하는 기계용입니다.
200V 클래스 앰프(MR-J2S-700A, MR-J2S-700B에 "4" 접미사가 없는 경우)를 이 모터와 함께 사용하면 모터가 손상됩니다. 모터의 정격 전압은 400V입니다. 200V 클래스 드라이브 신호를 적용하면 열 및 전기 문제가 발생합니다. 모터와 앰프 모두의 "4" 접미사(400V 클래스 표시)는 항상 일치해야 합니다.
| 기능 | HC-SFS7024 | HC-SFS702 |
|---|---|---|
| 공급 전압 | 400V 클래스 (380–480V) | 200V 클래스 (200–230V) |
| 정격 전류 | ~17.5 A | 35 A |
| 호환 앰프 | MR-J2S-700_4 (400V) | MR-J2S-700 (200V) |
| 정격 토크 | 33.4 Nm | 33.4 Nm |
| 피크 토크 | 100 Nm | 100 Nm |
| 플랜지 | 176 × 176 mm | 176 × 176 mm |
| 엔코더 | 17비트, 131,072 ppr | 17비트, 131,072 ppr |
| 보호 | IP65 | IP65 |
| 샤프트 / 브레이크 | 직선, 브레이크 없음 | 직선, 브레이크 없음 |
기계적 출력은 동일합니다. 공급 전압 클래스, 정격 전류 및 앰프 호환성이 운영상의 차이점입니다. 둘 사이에서 선택하는 기계 설계자는 사용 가능한 공급 인프라를 기반으로 결정을 내려야 합니다. 400V 공급 — 400V 앰프가 있는 HC-SFS7024를 선택하십시오. 200V 공급 — 200V 앰프가 있는 HC-SFS702를 선택하십시오.
400V 인프라 VMC 및 HMC 주 공급 축. 유럽 및 국제 시설에 설치된 대형 수직 및 수평 머시닝 센터는 400V 3상 공급을 실행하며 서보 모터 전체에 400V 클래스를 사용합니다. 대형 VMC에서 무거운 테이블과 스핀들 헤드를 지속적인 절삭 피드 속도로 구동하는 X, Y, Z 축은 HC-SFS7024 용량의 자연스러운 응용 분야입니다. 400V 공급은 중간 변환 없이 MR-J2S-700_4 앰프에 직접 연결됩니다.
400V HMC 라인의 무거운 팔레트 이송 및 셔틀 드라이브. 400V 시설의 대형 머시닝 센터에 있는 팔레트 체인저 및 이송 시스템은 셔틀 및 클램핑 스테이션 드라이브에 7kW 서보 드라이브를 사용합니다. 400V에서의 감소된 전류 소모는 여러 고용량 서보 축이 있는 기계의 패널 배선을 단순화합니다.
대형 CNC 선반 및 터닝 센터 공급 축. 400V 공급에서 작동하는 대형 터렛 및 캐리지 질량을 가진 중장비 터닝 센터는 Z축 캐리지 및 X축 크로스 슬라이드 드라이브에 HC-SFS7024를 사용합니다. 33.4 Nm 연속은 일정한 절삭 부하 하에서 깊은 선삭 작업을 위한 지속적인 토크 권한을 제공합니다.
직접 구동 회전 테이블 및 대형 4축 시스템. 400V 환경의 머시닝 센터에 있는 대형 회전 테이블은 주요 인덱싱 및 컨투어링 드라이브에 7kW 서보 모터를 사용합니다. 절대 엔코더는 모든 전원 이벤트에 걸쳐 각도 위치 정확도를 유지하며, 17비트 해상도는 5축 컨투어링 작업에 필요한 미세 각도 증분을 지원합니다.
400V 산업용 이송 기계 및 라인 통합. 유럽 및 아시아 대형 산업 시설의 다중 스테이션 이송 라인 및 자동 조립 시스템은 400V 공급을 표준화하여 라인 설계 전반에 걸쳐 400V 클래스 서보 드라이브를 통합합니다. HC-SFS7024는 시스템의 기본 공급 전압에서 7kW 용량을 제공하여 가장 높은 용량의 이송 및 인덱싱 축을 지원합니다.
Q1: HC-SFS7024를 표준 200V MR-J2S-700A 또는 MR-J2S-700B 앰프와 함께 사용할 수 있습니까?
아니요. HC-SFS7024는 380–480V AC 공급용으로 권선된 400V 클래스 모터입니다. MR-J2S-700A4, MR-J2S-700B4 또는 MR-J2S-700CP4와 같은 400V 클래스 앰프와만 사용해야 합니다. 400V 모터를 200V 클래스 앰프에 연결하면 모터가 손상됩니다. 설치 전에 모터와 앰프 모두 "4" 접미사(400V 클래스 표시)가 있는지 항상 확인하십시오.
Q2: HC-SFS7024와 HC-SFS702의 실질적인 차이점은 무엇입니까?
두 모터는 동일한 기계적 출력을 생성합니다. 동일한 33.4 Nm 연속 토크, 100 Nm 피크, 2,000 rpm 정격 속도, 17비트 엔코더 및 176 × 176 mm 플랜지입니다. 유일한 차이점은 공급 전압 클래스입니다. HC-SFS7024는 400V 클래스 공급 (380–480V)에서 작동합니다. HC-SFS702는 200V 클래스 공급 (200–230V)에서 작동합니다. HC-SFS7024의 낮은 정격 전류(~17.5A 대 35A)는 배선을 단순화하고 400V 인프라 환경에서 스텝다운 변압기의 필요성을 제거합니다.
Q3: HC-SFS7024에 전자 브레이크가 있습니까?
아니요. HC-SFS7024는 직선 샤프트, 브레이크 없음 변형입니다. 정지 위치는 앰프 서보 잠금을 통해 유지됩니다. 수직 축, 중력 하중 메커니즘 또는 서보 전원이 제거되었을 때 기계적 고정이 필요한 모든 축의 경우, HC-SFS7024B(스프링 적용 브레이크가 있는 직선 샤프트)가 올바른 사양입니다. 브레이크는 서보 제어 상실이 제어되지 않는 움직임을 유발하는 모든 축에 대한 안전 중요 선택입니다.
Q4: 절대 엔코더 배터리는 어디에 있으며 언제 교체해야 합니까?
17비트 절대 엔코더의 다회전 위치 카운터를 백업하는 Mitsubishi A6BAT 리튬 배터리는 MR-J2S-700_4 서보 앰프 내부에 있습니다. 모터 안에는 없습니다. 앰프가 배터리 부족 경고 알람을 표시할 때, 완전히 방전되기 전에 교체하십시오. 완전히 방전된 A6BAT는 절대 위치 카운터를 재설정하여 기계가 생산을 재개하기 전에 참조 복귀 사이클이 필요합니다.
Q5: 브레이크 변형을 사용할 수 없는 경우 HC-SFS7024가 HC-SFS7024B의 직접적인 대체품입니까?
아니요. 기계가 브레이크가 있는 상태로 설계된 경우 두 모델은 상호 교환할 수 없습니다. HC-SFS7024에는 전자 브레이크가 없으며, HC-SFS7024B에는 스프링 적용 안전 브레이크가 있습니다. 브레이크가 지정된 축에 브레이크 없는 모터를 대체하는 것은 설계된 안전 기능을 제거하는 것입니다. 이 대체는 축 안전 요구 사항에 대한 공식적인 재평가가 허용 가능하다고 확인한 후에만 이루어져야 합니다. 유지 보수 및 수리 목적으로는 항상 기계에 대한 올바른 브레이크 사양이 있는 변형을 구하십시오.
