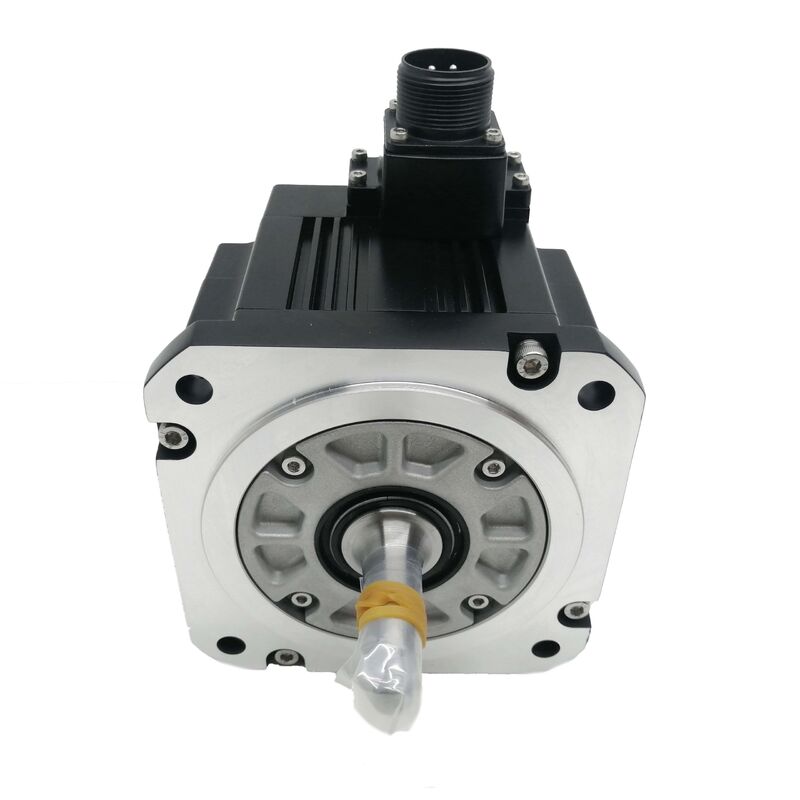

미쓰비시 서보 모터 HF103T HF1O3T

미쓰비시 HF103T | HF 시리즈 AC 서보 모터 — 1kW, 3000RPM, IP67, 125V, 5.3A, 133Hz

부품 번호: HF103T

브랜드: 미쓰비시 일렉트릭

시리즈: HF 시리즈

구성: 직선 샤프트, 표준 엔코더, 브레이크 없음, 감속 기어 없음, 리드선 연결

방진 방수 등급: IP67

표준: IEC60034-1

원산지: 일본 제조

상태: 신품 / 리퍼비시

개요

미쓰비시 HF103T는 미쓰비시 일렉트릭의 HF 시리즈 1kW AC 서보 모터로, 3,000 r/min 정격이며 3상 125V 입력, 133Hz, 5.3A의 연속 전류를 소비합니다. IP67 등급으로 완전히 밀폐되어 먼지 유입을 막고 일시적인 침수에도 견딜 수 있습니다. 이 모터는 냉각수, 미스트 및 산업 오염이 일상적인 작동 조건인 까다로운 생산 환경에서 안정적으로 작동하도록 제작되었습니다.이 모터는 IEC60034-1 규격을 준수하며, F급 절연(155°C 권선 온도 정격)이며 무게는 6.5kg입니다.이 프레임 크기와 IP67 등급에서 HF103T는 미쓰비시 HF 시리즈 라인업의 견고한 중간 범위를 차지합니다. 더 깨끗한 설치에 사용되는 표준 IP55 변형보다 환경적으로 더 견고하며, 1kW 출력, 3,000 RPM 속도 및 밀폐 하우징의 조합이 성능을 발휘하도록 설계된 공작 기계 및 일반 자동화 환경에 적합하게 사양되었습니다.

리드선 연결 스타일(모터 본체에서 나오는 플라잉 도체에서 볼 수 있음)은 전원 및 엔코더 케이블이 고정된 커넥터 본체를 통하는 것이 아니라 설치자가 드라이브 또는 정션 지점에서 종단 처리됨을 의미합니다.

이는 좁은 설치 공간에서 배선 유연성을 제공하지만, 모터 케이블 진입 지점에서 적절한 장력 완화 및 보호가 필요합니다.

주요 사양 — 명판 기준

매개변수

값

공작 기계 또는 생산 자동화 맥락에서 이는 모터가 냉각수 분사, 냉각수 미스트 포화, 세척 작업 및 습한 공장 환경에서 작동하는 기계에서 발생하는 응축 주기와 같은 모든 현실적인 노출 시나리오로부터 안정적으로 보호됨을 의미합니다.

HF103T는 옵션이 아닌 표준 특성으로 이 보호 기능을 제공합니다.

샤프트 씰, 하우징 조인트 및 케이블 진입부는 모두 IP67 어셈블리의 일부로 등급이 매겨져 있습니다. 이는 HF 제품군 내의 저등급 변형과 구별되며, 정상적인 기계 작동 중 직접 또는 간접적인 냉각수 접촉에 노출되는 축 위치에 적합한 선택입니다.

유지 보수 참고 사항으로, IP67 등급을 유지하려면 씰링 부품이 양호한 상태여야 합니다.

샤프트 씰 무결성, 케이블 진입 글랜드 상태 및 커넥터 시팅은 노출이 심한 위치의 모터에서 주기적으로 점검해야 하며, 특히 씰 엘라스토머가 노후되었을 수 있는 장기간 사용된 장치의 경우 더욱 그렇습니다.

133Hz, 125V, 5.3A — 전기 작동 지점

명판 매개변수는 서보 드라이브에서 모터로 제공되는 작동 지점을 설명합니다. 즉, 133Hz에서 3상 125V, 정격 부하에서 5.3A를 소비합니다. 이 수치는 드라이브의 인버터 스테이지에서 표준 주 전원 공급 장치에서 생성됩니다. 기계의 입력 전원은 200~230V 3상이며, 드라이브는 이를 DC 버스로 정류한 다음 모터가 정격 속도와 토크로 작동하는 데 필요한 주파수와 전압으로 역변환합니다.

133Hz 및 3,000 r/min에서 HF103T의 전자기 설계는 이 작동 영역에 최적화되어 있습니다.

5.3A 정격 전류는 정상적인 생산 부하에서 이 축에 대한 앰프의 연속 출력 요구 사항입니다. 이는 서보 드라이브 모듈의 전류 등급과 모터 전원 리드의 배선 단면적을 결정하는 매개변수입니다.

F급 절연은 권선이 최대 155°C까지 정격임을 의미하며, 정상적인 연속 작업에서 예상되는 작동 온도보다 충분한 열 마진을 제공합니다.

6.5kg의 무게는 설치 계획에 실용적인 수치입니다. 이 질량으로 모터는 한 명의 기술자가 취급하고 배치할 수 있으며, 표준 서보 모터 장착 하드웨어가 플랜지 및 장착 볼트 패턴에 적합합니다.

미쓰비시 CNC 드라이브 시스템의 HF 시리즈

HF 시리즈 모터는 미쓰비시의 MELDAS CNC 서보 드라이브 시스템과 함께 작동하도록 설계되었습니다.

MDS-R 시리즈 드라이브 장치는 200VAC에서 작동하는 HF 모터와 호환되는 것으로 구체적으로 표시됩니다. 또한 미쓰비시의 문서에는 HF 시리즈 모터가 기존 MDS-B, MDS-C1 또는 MDS-CH 시리즈 드라이브와 호환되지 않는다고 명시되어 있습니다. 드라이브 시스템 업그레이드를 거친 기계의 경우 HF103T를 교체용으로 지정하기 전에 이 호환성 구분을 확인해야 합니다.

이 모터에 장착된 표준 엔코더는 호환되는 미쓰비시 드라이브 세대에서 예상하는 피드백 인터페이스를 제공합니다. 축이 작동하기 전에 서보 드라이브 모터 유형 매개변수를 HF 시리즈 1kW 사양과 일치하도록 설정해야 합니다.

이는 일반적인 시운전 단계이지만, 교체 모터의 첫 생산 주기 전에 올바르게 완료해야 하는 단계입니다.

리드선 연결 — 설치 참고 사항

HF103T 모델 번호의 "T" 표시는 리드선(단자) 연결 스타일을 나타냅니다. 플라잉 도체는 3상 전원 공급 장치(U, V, W), 보호 접지 및 엔코더 피드백 신호에 대해 모터 본체에서 나옵니다.

설치자는 이를 드라이브 또는 정션 박스에서 종단 처리하며, 기계 레이아웃에 맞게 케이블의 크기를 조정하고 배선합니다.

이 연결 스타일은 좁은 공간을 통과하는 케이블 배선이 필요하거나 사용자 정의 케이블 길이가 필요한 설치에서 실용적인 이점을 제공합니다.

또한 모터 케이블 인터페이스가 설치 배선에 의해 전적으로 결정됨을 의미합니다. 커넥터 스타일 모터를 리드선 모터로 교체하려면 기계 끝의 케이블 인터페이스를 다시 종단 처리해야 하며, 이는 그렇지 않으면 직접 교체가 될 수 있는 작업에 시간과 비용을 추가합니다. 따라서 교체 주문 전에 설치된 모터의 연결 스타일을 확인하는 것은 간단하지만 중요한 단계입니다.

모터 끝에서 리드선 배출구는 기계 작동 또는 유지 보수 액세스 중에 케이블을 따라 내부 연결 지점에 기계적 스트레스가 전달되는 것을 방지하기 위해 적절한 장력 완화가 필요합니다.

이는 수년간 사용되었거나 반복적인 케이블 취급을 거친 모터에서 일반적인 마모 지점입니다.

FAQ

Q1: 명판에서 확인된 HF103T의 전기적 매개변수는 무엇입니까?

명판에는 다음과 같이 읽힙니다: INPUT 3AC 125V 5.3A Cl.F / OUTPUT 1kW / 3000r/min (133Hz) / 6.5kg / IP67 / IEC60034-1. 125V 및 133Hz는 서보 드라이브 인버터에서 공급되는 모터의 작동 전압 및 주파수이며, 주 전원 공급 전압(200~230V 3상)이 아닙니다. F급 절연은 155°C의 권선 온도 정격을 나타냅니다.

Q2: HF103T와 호환되는 미쓰비시 서보 드라이브는 무엇입니까?

HF 시리즈 모터는 200VAC에서 작동하는 미쓰비시 MDS-R 시리즈 드라이브 장치와 함께 사용하도록 사양되었습니다. 미쓰비시의 문서에 따르면 HF 시리즈 모터는 기존 MDS-B, MDS-C1 또는 MDS-CH 시리즈 드라이브와 호환되지 않습니다.

HF103T를 교체하기 전에 설치된 드라이브가 MDS-R 시리즈 장치 또는 호환되는 후속 모델인지 확인하십시오. 호환되지 않는 드라이브 세대에 HF 모터를 장착하면 드라이브 경보가 발생하거나 시운전에 실패합니다.

Q3: 이 모터의 설치에 IP67은 실제로 무엇을 의미합니까?

IP67은 모터가 완전히 먼지 유입을 막고 일시적인 침수(1미터 깊이, 30분)에 대한 테스트를 거쳤음을 의미합니다. 공작 기계 환경에서 이는 냉각수 분사, 미스트 포화, 응축 및 세척 작업과 같은 모든 현실적인 노출을 포함합니다.

이 등급은 샤프트 씰, 하우징 및 케이블 진입부를 포함한 전체 어셈블리에 적용됩니다. 중고 모터의 경우 샤프트 씰 및 케이블 글랜드 상태를 확인하십시오. 시간이 지남에 따라 씰이 열화되면 모터가 다른 기능적으로 작동하더라도 보호 등급이 IP67 미만으로 떨어질 수 있습니다.

Q4: 모터에 브레이크가 없습니다. 수직 축 응용 분야에 이것은 무엇을 의미합니까?

통합 전자 기계식 브레이크가 없으면 정지 시 위치 유지는 서보 드라이브가 활성 토크 유지를 유지하는 데 전적으로 의존합니다. 중력 하중을 지지하는 수직 축(스핀들 헤드, 컬럼 드라이브 또는 서보가 비활성화될 경우 중력에 의해 하강하는 메커니즘)의 경우 브레이크가 안전 요구 사항입니다.

브레이크가 없는 HF103T는 수평 축 및 경하중 드라이브에 적합하며, 활성 서보 유지가 충분합니다. 중력 하중이 있는 수직 축의 경우 브레이크가 있는 변형을 지정해야 합니다.

Q5: 중고 HF103T를 평가할 때 무엇을 확인해야 합니까?

케이블 배출구부터 시작하십시오. 리드선 장력 완화 및 절연 상태를 손상, 마모 또는 당김 응력에 대해 검사하십시오. 플라잉 리드는 커넥터 스타일 모터보다 기계적으로 더 노출됩니다. IP67 샤프트 씰의 입술 부분에 경화 또는 균열이 있는지 확인하십시오.

3상 권선 저항을 측정하여 위상 균형을 확인하고 접지 절연 저항을 검증하십시오. 샤프트를 손으로 돌려 베어링 상태를 확인하십시오. 모터 플랜지 결합면에 손상이 있는지 검사하십시오. 6.5kg이므로 모터는 검사 중 단일 기술자가 관리할 수 있습니다.

호환되는 MDS-R 드라이브에서 엔코더 신호 모니터링을 통해 3,000 r/min까지 무부하 벤치 테스트를 수행하는 것이 생산 축으로 복귀하기 전에 올바른 최종 검증입니다.
