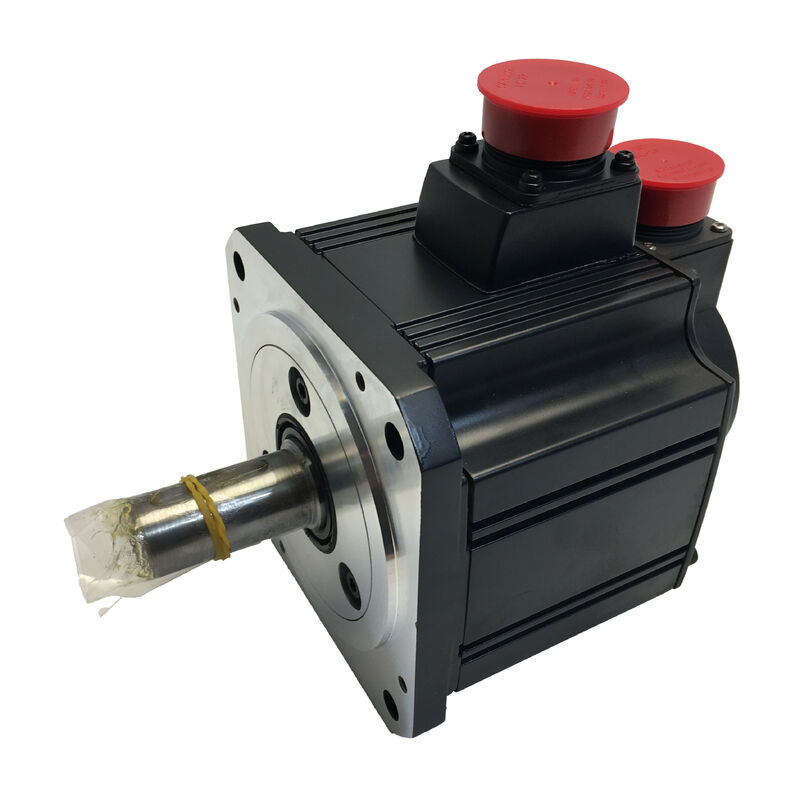

미쓰비시 HC-SFS102K AC 서보 모터

MELSERVO-J2S 시리즈 | 1kW | 2000 RPM | 키웨이 샤프트 | 17비트 절대 엔코더 | IP65

샤프트 연결이 필수일 때

모든 기계적 커플링이 마찰과 끼워맞춤만으로 의존할 수 있는 것은 아닙니다. 타이밍 풀리, 스프로킷, 기어 허브 및 캠이 서보 샤프트에 장착될 때 일반적으로 반전 토크 부하를 받으며, 이러한 조건에서는 직선형 매끄러운 샤프트가 위험합니다. 미쓰비시 HC-SFS102K는 가공된 키웨이 샤프트를 사용하여 이 문제를 직접 해결하며, 모터 샤프트와 일치하는 키웨이 시트가 장착된 구동 부품 사이에 확실한 기계적 잠금을 제공합니다.

샤프트 구성 외에도 HC-SFS102K는 표준 HC-SFS102와 사양이 동일합니다. 1kW, 2000 RPM AC 브러시리스 서보 모터로 MELSERVO-J2S 제품군에 속하며, 17비트 절대 엔코더와 IP65 환경 보호 기능을 갖추고 있습니다. 벨트 구동, 기어 구동 및 체인 구동 애플리케이션에 실제로 필요한 샤프트 형상을 갖춘 동일한 검증된 중급 모터입니다.

기술 사양

서보 애플리케이션에서 키웨이 샤프트의 장점

키웨이는 단순한 가공 슬롯처럼 보일 수 있지만 시스템 신뢰성에 미치는 영향은 상당합니다. 키가 없으면 서보 샤프트에서 풀리 또는 허브로의 동력 전달은 테이퍼 잠금, 허브 고정 나사 또는 프레스 끼워맞춤의 클램핑 힘에 전적으로 의존합니다. 부하가 반전될 때 (거의 모든 서보 제어 축에서 발생함) 해당 클램핑 힘은 방향 변경의 관성 충격에 저항해야 합니다. 시간이 지남에 따라 또는 비상 정지 감속 시 연결이 미끄러지거나 인터페이스에서 마모가 발생할 수 있습니다.

키웨이와 키는 마찰에 대한 의존성을 직접적인 전단 경로로 바꿉니다. 기계적 연결은 확실합니다. 키는 샤프트와 허브 사이의 상대 회전을 물리적으로 방지합니다. 서보 축이 타이밍 벨트, 기어 단 또는 체인 스프로킷을 구동하는 기계의 경우 HC-SFS102K의 키웨이 샤프트는 잠재적 고장 범주를 제거하는 사양 선택입니다.

미쓰비시의 서보 모터 사용 설명서에는 올바른 키웨이 조립 절차가 명시되어 있습니다. 샤프트 끝 나사 구멍에 삽입되는 양면 스터드와 함께 와셔와 너트를 사용하여 구성 요소를 축 방향으로 샤프트에 누릅니다. 이렇게 하면 내장 엔코더를 손상시킬 수 있는 샤프트 끝에 대한 망치 충격이 방지됩니다.

17비트 절대 엔코더 — 0.00274°까지 분해능

회전당 131,072 위치에서 내장 절대 엔코더는 각 샤프트 회전을 약 0.00274°의 단계로 나눕니다. 실질적인 이점은 저속에서 가장 명확하게 나타납니다. 여기서 더 거친 엔코더는 제어 루프가 개별 카운트 증분을 통과하면서 눈에 보이는 토크 리플을 생성합니다. HC-SFS102K의 엔코더 해상도는 이 효과가 모터의 전체 작동 속도 범위에서 감지할 수 없게 될 만큼 충분히 높습니다.

엔코더의 절대적 특성은 다른 이유로 중요합니다. 전원 사이클을 통해 위치가 유지됩니다. 기준 복귀가 없고, 호밍 시퀀스가 없으며, 전원 차단 중에 모터가 정지 상태를 유지해야 한다는 의존성이 없습니다. 앰프는 시스템이 온라인 상태가 되는 순간 정확한 샤프트 위치를 읽습니다. 전원을 자주 전환하거나 비상 정지 후 정밀한 위치 지정을 재개해야 하는 기계의 경우 이는 이론적인 이점보다는 실용적인 작동 이점입니다.

호환 서보 앰프

HC-SFS102K는 1kW 클래스 MR-J2S 앰프와 페어링하도록 설계되었습니다. 미쓰비시의 MELSERVO-J2-Super 카탈로그에서 검증된 호환 모델은 다음과 같습니다:

MR-J2S-100A는 위치, 속도 및 토크 제어 모드를 독립적으로 지원하며, 사이클 중 혼합 모드 작동 (위치/속도 전환, 속도/토크 전환, 토크/위치 전환)도 지원하므로 작동 단계 간에 제어 전략을 변경해야 하는 기계에 가장 다재다능한 옵션입니다. MR-J2S-100B는 SSCNET을 통해 여러 축이 긴밀하게 동기화되어야 하는 경우 올바른 선택입니다.

배선은 표준 MELSERVO 배열을 따릅니다. 모터 전원은 U, V, W 단자에 연결하고, 엔코더 피드백 케이블은 CN2 커넥터에 연결합니다. 키웨이 샤프트 변형으로 인해 추가 인터페이스 하드웨어나 매개변수 파일 변경은 필요하지 않습니다.

이 모터가 사양되는 곳

HC-SFS102K는 1kW 서보 전력과 벨트 또는 기어 동력 전달을 결합한 모든 애플리케이션에 사용됩니다. MELSERVO-J2S 카탈로그에 문서화된 애플리케이션 영역은 다음과 같습니다:

• 컨베이어 및 이송 기계 — 키웨이가 반전 시작-정지 사이클에서 안정적인 등록을 보장하는 타이밍 벨트 구동 인덱싱 컨베이어
• 산업용 로봇 — 키웨이 허브가 픽앤플레이스 작업의 높은 사이클 동적 부하에서 미끄러짐을 방지하는 암 조인트 드라이브
• X-Y 위치 지정 테이블 — 벨트 구동 풀리 부착이 있는 타이밍 벨트 또는 볼스크류 전송을 사용하는 축
• 터렛 및 인덱싱 헤드 — 각 인덱스 단계마다 부하 방향이 바뀌는 회전 위치 지정 메커니즘
• 와인더 및 장력 제어 — 샤프트 끼워맞춤 마찰만으로는 토크 반전이 장력 조절 중에 반대 방향으로 작용하는 스풀 드라이브
• 특수 기계 및 테스트 장비 — 키드 샤프트가 실용적인 설치 선택이 되는 커플링 형상을 가진 맞춤형 메커니즘

부하 관성: 시운전 전에 확인해야 할 유일한 매개변수

미쓰비시의 MELSERVO-J2S 설명서는 안정적인 폐쇄 루프 성능을 위해 부하 관성 모멘트와 모터 관성 모멘트의 비율을 15배 이하로 유지할 것을 권장합니다. HC-SFS102K와 같은 중간 관성 모터의 경우, 이는 대부분의 일반적인 기계적 부하에 대해 합리적인 여유를 제공하지만, 특히 모터가 1:1 직접 커플링을 통해 높은 관성 부하를 구동하는 경우 시운전 전에 계산할 가치가 있습니다.

관성 비율이 지침을 초과하면 MR-J2S-100A의 실시간 자동 튜닝 기능이 여전히 적응을 시도하지만 응답 대역폭과 안정화 시간이 저하됩니다. 유효 관성 비율을 높이기 위해 기계적 감속 단계를 추가하는 것이 게인 조정만 하는 것보다 더 안정적인 해결책인 경우가 많습니다.

자주 묻는 질문

Q1: HC-SFS102K와 표준 HC-SFS102의 정확한 차이점은 무엇입니까?

유일한 차이점은 샤프트 구성입니다. HC-SFS102는 키웨이가 없는 매끄러운 직선 샤프트입니다. HC-SFS102K는 동일한 샤프트 직경과 길이를 가지지만 키가 있는 가공된 키웨이 슬롯이 포함되어 있습니다. 모든 전기 사양 (전력, 속도, 토크, 엔코더, 앰프 호환성)은 두 변형 간에 동일합니다.

Q2: 키웨이 샤프트가 최대 허용 방사형 부하에 영향을 미칩니까?

아니요. 허용 가능한 방사형 및 축 방향 샤프트 부하는 베어링 용량 및 샤프트 단면 형상에 의해 결정되며, 이는 직선 및 키웨이 변형 모두에서 동일합니다. 키웨이는 MELSERVO HC-SFS 시리즈에서 샤프트의 부하 용량을 감소시키지 않습니다. HC-SFS102 샤프트 치수에 적용되는 특정 값은 서보 모터 사용 설명서의 샤프트 하중 표를 참조하십시오.

Q3: HC-SFS102K의 브레이크 버전이 있습니까?

예. HC-SFS102BK는 키웨이 샤프트와 내장형 페일 세이프 전자 브레이크가 모두 있는 해당 모터를 나타냅니다. 브레이크는 스프링으로 작동하며 24VDC가 인가되면 해제됩니다. 드라이브에 전원이 공급되지 않을 때 축을 제자리에 고정하며, 이는 수직 축 및 일부 안전 관련 설치에 필요합니다. BK 변형은 추가 브레이크 어셈블리로 인해 관성이 더 크고 무게가 더 많이 나갑니다.

Q4: HC-SFS102K를 MR-J4와 같은 최신 미쓰비시 앰프 제품군과 함께 사용할 수 있습니까?

HC-SFS 시리즈는 MR-J2S 세대에 속합니다. MR-J4 앰프와의 직접적인 호환성은 표준이 아닙니다. 엔코더 인터페이스와 통신 프로토콜이 다릅니다. 미쓰비시는 MR-J4-B-RJ020 앰프가 기존 배선을 사용하여 HC 시리즈 모터를 구동할 수 있도록 하는 변환 도구 (MR-J2S-B 갱신 도구)를 제공하며, 이는 시설에서 최신 드라이브 하드웨어로 이동하면서 HC 모터를 유지하려는 경우 권장되는 업그레이드 경로입니다. 이 조합을 시도하기 전에 미쓰비시와 소프트웨어 버전 요구 사항을 확인하십시오.

Q5: HC-SFS102K가 단종된 것으로 표시되어 있는데, 아직 사용할 수 있습니까?

미쓰비시는 공식 생산 채널을 통해 MELSERVO-J2S 시리즈를 단계적으로 중단했지만, HC-SFS102K는 인증된 잉여 및 교환-수리 공급업체에서 널리 구할 수 있습니다. J2S 시대 기계의 설치 기반은 꾸준한 수요를 계속 창출하므로 공급 가용성은 일반적으로 안정적입니다. 이 모터로 여러 대의 기계를 유지 보수하는 시설의 경우 예비 장치 하나를 보유하면 소싱 지연 중 계획되지 않은 가동 중단 위험을 줄일 수 있습니다.
