| 원래 장소 | 일본 |
| 브랜드 이름 | MITSUBISHI |
| 인증 | CE ROHS |

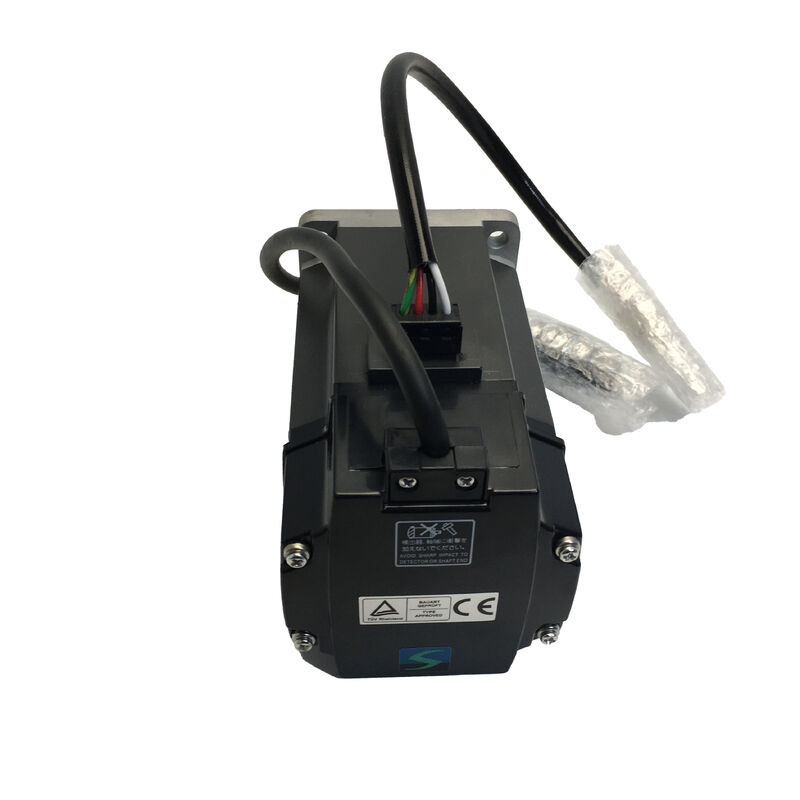

| 모델 번호 | HC-KFE43 |
400W | 정격 토크 1.3 Nm | 3000 RPM | 10,000 ppr 증분 엔코더 | MR-E 시리즈 | 60x60mm 플랜지 | IP55 본체 | 단종
고급 절대 엔코더 시스템과 그에 따른 복잡성이 단순히 불필요한 서보 모터 시장의 확고한 세그먼트가 있습니다. 범용 기계, 섬유 장비, 포장 라인, 표준 공급 축 — 이러한 응용 분야는 다중 비트 절대 피드백의 비용 프리미엄이나 고급 앰프 시스템의 설정 오버헤드 없이 안정적인 토크, 안정적인 속도 제어 및 예측 가능한 위치 지정을 필요로 합니다. 미쓰비시 전기 HC-KFE43은 정확히 그 공간을 위해 설계되었습니다.
HC-KFE 시리즈의 일부이며 미쓰비시의 MR-E 범용 서보 앰프 제품군과 일치하는 이 400W 저관성 AC 서보 모터는 MELSERVO 플랫폼을 산업 자동화의 표준 참조로 만든 핵심 성능을 제공합니다. 3000 RPM에서 깨끗한 토크 전달, 가속을 위한 3:1 피크 대 정격 토크 비율, 그리고 설계된 응용 분야의 위치 지정 요구 사항에 충분히 정확한 증분 엔코더를 제공합니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | HC-KFE43 |
| 시리즈 | MELSERVO HC-KFE (MR-E 호환) |
| 정격 출력 전력 | 400W (0.4 kW) |
| 정격 토크 | 1.3 Nm |
| 피크 토크 (최대) | 3.8 Nm |
| 정격 속도 | 3,000 RPM |
| 최대 속도 | 4,500 RPM |
| 엔코더 유형 | 증분 |
| 엔코더 해상도 | 10,000 펄스/회전 (유효) |
| 공급 전압 | 200V AC 클래스 |
| 플랜지 크기 | 60 x 60 mm |
| 샤프트 유형 | 직선 샤프트 |
| 보호 등급 | IP55 (모터 본체) |
| IP 등급 예외 | 샤프트 관통부 및 커넥터는 IP55가 아님 |
| 작동 온도 | 0°C ~ +40°C |
| 보관 온도 | −15°C ~ +70°C |
| 주변 습도 | 최대 80% RH (비응축) |
| 최대 고도 | 해발 1,000m |
| 진동 저항 (X/Y) | 49 m/s² |
| 호환 서보 앰프 | MR-E-40A / MR-E-40AG |
| 절연 등급 | 130 (B) |
| 제조 국가 | 일본 |
| 제품 상태 | 단종 |
미쓰비시 전기는 응용 계층별로 MELSERVO 제품 세대를 구성했으며, HC-KFE 시리즈는 범용 계층을 차지했습니다. 엔코더의 정교함 면에서는 HC-KFS (MR-J2S 호환, 17비트 절대 엔코더)보다 낮지만, 동일한 60x60mm 플랜지 풋프린트와 400W 출력에서 동일한 1.3Nm / 3.8Nm 정격/피크 토크 수치를 공유합니다.
HC-KFE 시리즈는 범용 서보 제어의 미쓰비시 진입점인 MR-E 서보 앰프와 독점적으로 쌍을 이룹니다. HC-KFE43의 경우, 이는 MR-E-40A (펄스 열 입력) 또는 MR-E-40AG (아날로그 속도 명령)를 의미합니다. MR-E 앰프는 위치 지정 모듈, PLC 또는 모션 컨트롤러의 펄스 열 명령을 수신하므로 HC-KFE43은 MELSEC Q/FX 시리즈 PLC 또는 독립형 펄스 출력 위치 지정 장치를 기반으로 하는 시스템에 쉽게 통합할 수 있습니다.
HC-KFS 시리즈 모터는 전원 사이클 동안 위치를 유지하는 17비트 절대 엔코더를 가지고 있는 반면, HC-KFE43의 10,000 ppr 증분 엔코더는 마지막 기준 위치에서 상대적인 샤프트 이동만 보고합니다. 시스템은 전원이 켜질 때 호밍하여 절대 위치를 설정해야 합니다. 이는 기계 형상이 고정되고 호밍 사이클이 일상적인 범용 응용 분야에서 잘 이해되는 제약입니다.
400W 정격 출력에서 HC-KFE43은 1.3 Nm의 연속 정격 토크를 생성합니다. 이는 부하 크기 조정이 수행되는 값이며 모터가 열 제한 내에서 무기한 지속할 수 있습니다. 3.8 Nm의 피크 토크 정격 (정격 수치의 약 3배)은 가속 및 감속 사이클의 짧은 과도 요구 사항에 사용할 수 있습니다.
이 피크 대 정격 비율은 주어진 부하 관성 하에서 축이 얼마나 빨리 가속될 수 있는지를 결정하는 수치입니다. MR-E의 권장 한계 (HC-KFE 시리즈의 모터 관성의 15배) 내에 있는 부하 관성 비율의 응용 분야의 경우, 3.8 Nm의 피크 토크는 빠른 점대점 이동을 구동하는 데 완전히 사용할 수 있습니다. 가속 시간이 중요한 축 — 짧은 이동 픽앤플레이스, 셔틀, 인덱서 — 은 해당 헤드룸에서 실제 사이클 시간을 추출합니다.
HC-KFE43은 IP55 본체 등급을 가지고 있습니다. 즉, 먼지 유입 및 모든 방향에서의 물 분사로부터 보호되며 모터 하우징을 포함합니다. 이는 우발적인 유체 비산 및 공기 중 입자가 존재하는 개방형 기계 환경에 적합합니다.
명시된 예외는 설치 계획에 중요합니다. HC-KFE의 샤프트 관통부 및 커넥터는 IP55가 아닙니다. 샤프트가 하우징으로 들어가는 부분이나 엔코더/전원 커넥터에 액체나 오염 물질이 닿으면 모터 본체의 보호를 완전히 우회합니다. 샤프트 주변의 유체 관리가 불가능한 응용 분야에서는 오일 씰 변형 (다른 HC 시리즈 모델에서 사용 가능) 또는 샤프트의 추가 기계적 밀봉을 평가해야 합니다. 특히 엔코더 케이블 연결은 오염으로부터 보호해야 합니다. 엔코더 신호 저하는 습하거나 더러운 환경에서 일반적인 고장 모드입니다.
60x60mm 사각형 플랜지 마운팅은 HC/HF/HG MELSERVO 계열의 1kW 미만 서보 모터의 표준 프로파일입니다. 이는 미쓰비시의 저관성 400W 모터가 HC-KFE 세대부터 현재 HG-KR 시리즈까지 걸쳐 있는 동일한 플랜지 치수입니다. 볼트 구멍 패턴과 플랜지 레지스터 치수는 세대에 걸쳐 일관되어 드라이브 시스템을 업그레이드할 때 기계 장착판을 수정하지 않고도 플랜지 대 플랜지 기계적 교체가 가능했습니다.
모터 본체 하우징은 자연 냉각 (대류)에 적합합니다. 강제 냉각 팬이 필요하지 않으며 표준 설치 간격 이상의 공기 흐름 공간이 필요하지 않습니다. 작동 환경 요구 사항은 표준 산업용 서보 관행을 따릅니다. 부식성 또는 가연성 가스, 오일 미스트 및 직사광선이 없는 실내 설치. 정격 저하 없이 최대 설치 고도는 해발 1,000미터입니다.
불균형 토크를 적용하는 기계 설계의 경우 — 예를 들어 수직 축 부하 — 미쓰비시의 문서는 불균형 토크 구성 요소를 모터 정격 토크의 70% 미만으로 유지할 것을 권장합니다. 이는 작동 한계보다는 설계 크기 조정 고려 사항입니다.
HC-KFE43은 단종된 제품이며, 함께 작동하는 MR-E 앰프도 수명이 다했습니다. 새 장치는 더 이상 표준 미쓰비시 유통 채널을 통해 제공되지 않습니다. 공급 시장은 남은 애프터마켓 재고, 서비스에서 제거된 장치, 산업 자동화 부품 공급업체의 리퍼비시 재고로 구성됩니다.
드라이브 시스템 업그레이드를 계획하는 설치의 경우, MR-E에서 현재 MELSERVO 세대로의 미쓰비시 문서화된 마이그레이션 경로는 MR-JE 시리즈 (범용 응용 분야) 또는 MR-J4 시리즈 (고성능 요구 사항)로 이어집니다. HG-KN 시리즈 모터는 저관성 400W 범주에서 현재 세대와 동등하며, 동일한 60x60mm 플랜지 풋프린트를 공유하여 기계적 대체가 용이합니다.
Q1: HC-KFE43과 쌍을 이루는 특정 MR-E 앰프 모델은 무엇입니까?
HC-KFE43은 MR-E-40A 및 MR-E-40AG 앰프용으로 설계되었습니다. MR-E-40A는 외부 컨트롤러의 펄스 열 위치 명령 (펄스 + 방향 또는 90° 위상 차이 형식)을 수신하는 반면, MR-E-40AG는 앰프가 상위 레벨 컨트롤러의 아날로그 출력 하에서 속도 제어 모드로 작동하는 응용 분야를 위해 아날로그 속도 명령 입력을 추가합니다. 앰프 명칭의 접미사 "40"은 400W 모터 클래스에 해당하며 HC-KFE43의 정격 출력과 직접 일치합니다. 다른 MR-E 프레임 크기 (10A, 20A, 70A 등)는 HC-KFE43과 일치하지 않으며 대체해서는 안 됩니다.
Q2: HC-KFE43은 전원 사이클 간 위치를 유지하기 위해 배터리 백업이 필요합니까?
배터리는 필요하지 않지만, 모터도 전원 차단 시 절대 위치를 유지하지 않습니다. HC-KFE43은 증분 엔코더를 사용하며, 제어 시스템이 유효한 절대 위치 데이터를 갖기 전에 기준점을 설정하기 위해 매번 전원이 켜질 때 호밍 시퀀스가 필요합니다. 이는 전원이 제거된 후에도 배터리 백업 엔코더를 통해 위치를 유지하는 17비트 절대 엔코더를 가진 미쓰비시의 HC-KFS 시리즈 모터와 다릅니다. 호밍 없이 전원 사이클 방지 위치 유지가 필요한 응용 분야의 경우, 절대 엔코더가 있는 모터가 적합한 선택입니다.
Q3: HC-KFE43을 동일한 기계적 마운팅에 현재 생산 중인 미쓰비시 모터로 대체할 수 있습니까?
기계적으로 HC-KFE43의 60x60mm 플랜지 풋프린트는 HG-KR43 시리즈를 포함한 현재 세대 미쓰비시 저관성 400W 모터와 공유됩니다. 플랜지 치수는 마운팅 플레이트를 수정하지 않고도 기계에 직접 기계적으로 교체할 수 있습니다. 그러나 HC-KFE43 (증분, MR-E에 적합)과 현재 HG-KR 시리즈 모터 (22비트 절대, MR-J4에 적합) 간의 엔코더 인터페이스는 완전히 다릅니다. 기존 MR-E 앰프를 유지하면서 기계적 교체만 하는 것은 불가능합니다. 일치하는 쌍으로 전체 모터 및 앰프 업그레이드가 올바른 접근 방식입니다.
Q4: 샤프트 관통부의 IP55 예외는 실제로 무엇을 의미합니까?
IP55 등급은 외부 모터 본체 표면을 포함하지만, 샤프트가 하우징에서 나오는 지점과 케이블 커넥터 위치는 명시적으로 제외합니다. 실제로는 샤프트 씰 영역 — 냉각수 미스트, 절삭유 스프레이, 세척수 — 에 유체 오염 물질이 닿으면 모터 본체의 보호를 우회하여 시간이 지남에 따라 모터 또는 엔코더 어셈블리로 들어갈 수 있음을 의미합니다. 깨끗한 작업장 환경에서는 거의 문제가 되지 않습니다. 모터가 냉각수 구역 근처에 장착되는 공작 기계 또는 습식 공정 환경에서는 샤프트 출구 지점과 케이블 커넥터의 적절한 차폐가 필수적입니다. 일부 설치에서는 이러한 취약한 지점에서 효과적인 보호를 확장하기 위해 보호 커버 또는 인클로저 배열을 사용합니다.
Q5: HC-KFE43은 수직 축 응용 분야에 적합합니까?
모터 자체는 수직 축 사용이 가능하지만, 미쓰비시의 문서는 중력 부하 불균형이 있는 기계의 경우 모터 샤프트의 불균형 토크를 정격 토크의 70% 미만으로 유지해야 한다고 명시합니다. 기본 HC-KFE43에는 전자 브레이크가 포함되어 있지 않습니다. 서보 앰프가 전원이 꺼졌을 때 (제어된 종료, 비상 정지 또는 전원 차단 포함) 부하 위치를 유지해야 하는 모든 수직 축의 경우, 표준 모터 대신 전자 브레이크 변형 (HC-KFE43B)을 지정해야 합니다. 전원이 제거되었을 때 수직 부하를 유지하기 위해 서보 앰프의 토크 출력에만 의존하는 것은 안전한 설계 관행이 아닙니다.
