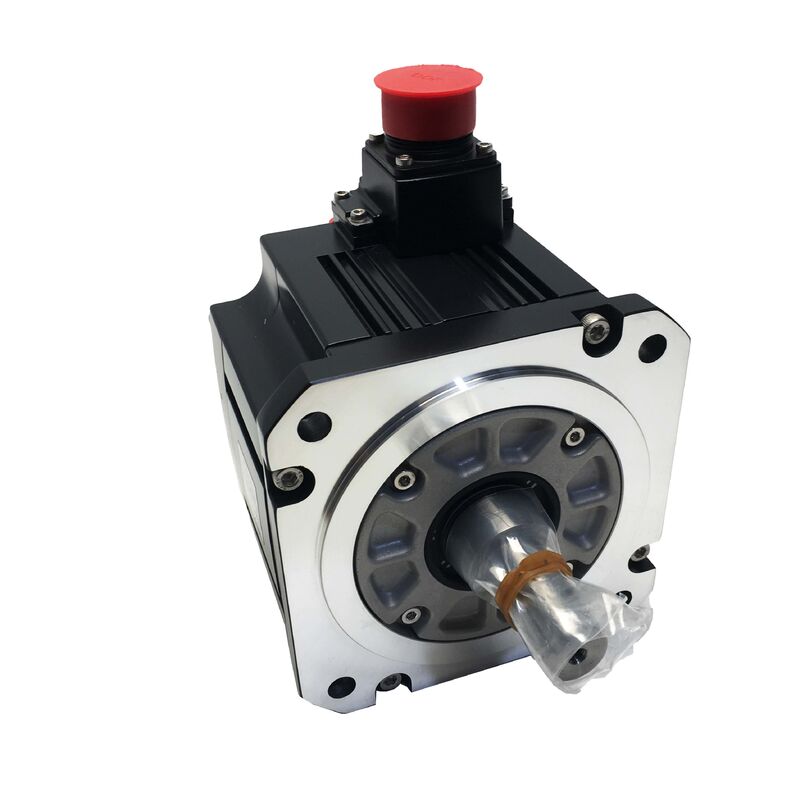

미쓰비시 HF-SP524 MELSERVO-J3 AC 서보 모터
부문 번호:HF-SP524
브랜드:미쓰비시 일렉트릭
시리즈:MELSERVO-J3 -- HF-SP 타입
상태:새 / 리모델링
전반적인 설명
의미쓰비시 HF-SP524미쓰비시 일렉트릭의 MELSERVO-J3 시리즈의 500W AC 브러쉬리스 서보 모터입니다.중력 모터는 400VAC 구성을 갖추고 있으며 재료 처리 시스템에서 정밀 공급 축 및 위치 설정 애플리케이션을 위해 설계되었습니다., 산업용 로봇, 그리고 다축 자동화 장비.
2.39 Nm의 연속 토크와 7.16 Nm의 최고 능력으로 지정된 이 모터는 최대 3,000 RPM의 2,000 RPM 등급 속도에서 작동합니다.내장 18 비트 절대 인코더 정확한 위치 정보를 제공합니다IP67 환경 밀폐는 까다로운 산업 환경에서 장기적인 내구성을 보장합니다.
주요 사양
| 가등식 출력 |
500W (0.5 kW) |
| 등급 토크 |
20.39Nm |
| 최대 토크 |
7.16 Nm |
| 가속 전류 |
1.5A |
| 공급 전압 |
400VAC 클래스 (3단계) |
| 가속도 |
21000 RPM |
| 최대 속도 |
31000 RPM |
| 인코더 |
18-비트 절대 (내장) |
| 셰프트 타입 |
직선 셰프트 |
| 브레이크를 잡고 |
아무 것도 (표준) |
| 침입 보호 |
IP67 (하우싱) |
| 플랜지 크기 |
130 × 130 mm |
| 호환성 증폭기 |
MR-J3-60A4 / MR-J3-60B4 |
| 작동 온도 |
0~+40°C |
| 시리즈 |
MELSERVO-J3 -- HF-SP |
400V 작동 장점
"24" 후자는 이것이 HF-SP 500W 모터의 400VAC 변종임을 나타냅니다.이 모터는 상당한 설치 이점을 제공합니다:
• 낮은 전류 수소 가 케이블 가로 절단 의 필요 를 감소 시킨다
• 세르보 증폭기 출력 단계의 열 스트레스 감소
• 긴 케이블 도선 에서 최소 전압 하락
• 유럽 및 아시아 시설에서 일반적인 400VAC 3단계 인프라와 직접 호환성
중형 관성 설계
HF-SP 가의 중간 관성 설계는 가동 바퀴, 회전 인덱서 및 공제 기계의 볼 스크루 축을 포함하여 상당한 기계적 부하를 가진 응용 프로그램에 최적화되었습니다.1 최고 등급 토크 비율은 전형적인 위치 사이클 속도를 위해 충분한 가속 헤드룸을 제공합니다.
18비트 절대적 인코더
고해상도 절대적 인코더는 회전당 262,144 회수를 제공하며 배터리 지원 없이 전력 중단으로 위치 데이터를 유지합니다.
이것은 시작 시 홈링 시퀀스를 제거하고 시스템이 활성화되면 즉각적인 위치 지식을 보장합니다.
IP67 환경 보호
IP67 등급의 가구는 먼지 침입과 1 미터까지 30 분 동안 일시적 침몰에 대한 완전한 보호를 제공합니다.
이 단단한 밀폐는 냉각물, 청소 액체, 그리고 흔히 모터 고장 발생을 일으키는 산업 오염물질으로부터 보호합니다.
드라이브 호환성
HF-SP524는 미쓰비시 MR-J3-60A4 (안고/펄스 명령) 또는 MR-J3-60B4 (SSCNET III 섬유 네트워크 명령) 서보 증폭기와 결합됩니다.
SSCNET III 아키텍처는 단순화 된 배선으로 조정된 다축 시스템에 대한 소음 면역 광섬유 통신을 제공합니다.
자주 묻는 질문
Q1: HF-SP524과 HF-SP52의 차이점은 무엇일까요? 그리고 400V 변종을 언제 선택할까요?
두 모터는 동일한 토크, 속도 및 기계적 사양을 가진 500W HF-SP 단위입니다.
HF-SP52는 200VAC에서 2.9A에서 작동하고, HF-SP524는 1.5A에서 400VAC를 사용합니다.설비에서 배선을 단순화하고 열 부하를 줄이기 위해 400VAC 3단계 인프라를 사용하는 경우 400V 버전을 선택하십시오..
Q2: HF-SP524는 어떤 세르보 증폭기를 필요로 합니까?
올바른 증폭기 페어링은 미쓰비시 MR-J3-60A4 (안고 및 펄스 트레인 명령) 또는 MR-J3-60B4 (SSCNET III 광섬유 네트워크 명령), 둘 다 400VAC 3 단계 입력으로 지정되어 있습니다.드라이브와 모터의 전압 클래스는 일치해야합니다..
Q3: HF-SP 시리즈는 왜 중간 관성 디자인을 사용합니까?
중형 관성 모터는 더 높은 부하-모터 관성 비율을 견딜 수 있으며, 물질 취급 마차와 기계 도구 축과 같은 상당한 기계적 부하가있는 응용 프로그램에 적합합니다.이 디자인은 안정적인, 과도한 가이드 튜닝 없이 잘 완화 된 축 반응.
Q4: HF-SP524은 수직 축에 브레이크 없이 사용할 수 있습니까?
이 변종에는 통합 브레이크가 없습니다. 의미 있는 부하 무게를 운반하는 수직 축을 위해, 브레이크 된 변종 (HF-SP524B) 은 전력 손실 중 축 하락을 방지하기 위해 기계적 보유를 제공합니다.브레이크되지 않은 HF-SP524는 수평 축 및 드라이브가 적극적으로 위치를 유지하는 응용 프로그램에 적합합니다.
Q5: 사용 된 HF-SP524을 구매할 때 무엇을 확인해야 합니까?
엔코더 커넥터와 케이블 출구에서 손상이나 노폐를 검사하고, 3단계 와일링 저항을 측정하고, 단열 저항을 검사합니다.베어링 상태를 평가 하 고 셰프트 밀폐를 검사 하기 위해 샤프트 회전인코더 검증 및 무부하 실행을 포함한 벤치 테스트가 권장됩니다.
