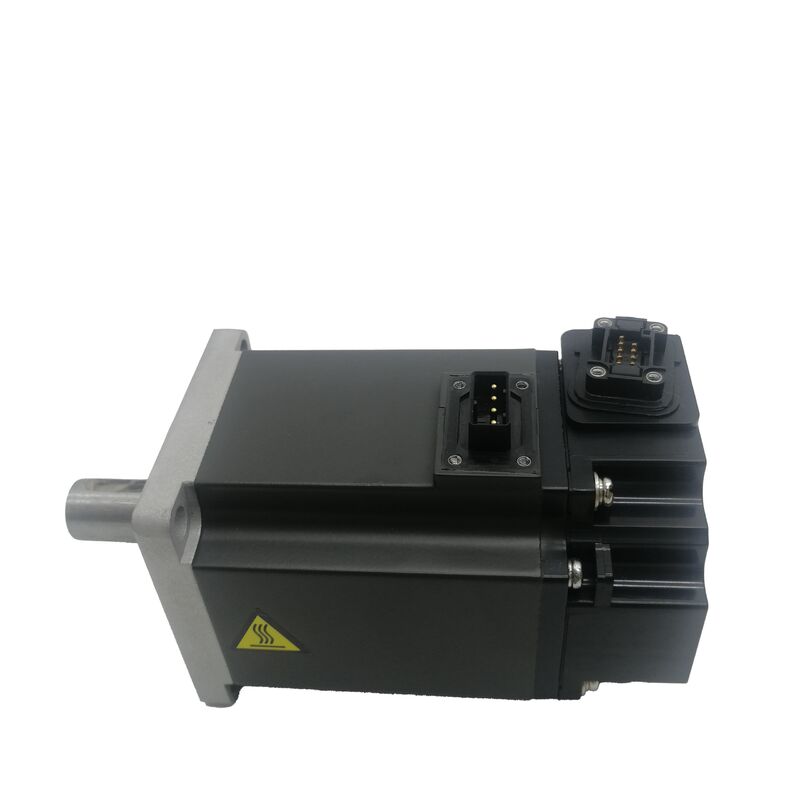

미쓰비시 전기 HF-KE73 AC 서보 모터

750W | 정격 2.4 Nm | 3000 RPM | 17비트 증분 엔코더 | MR-JE-70A 호환 | 80x80mm 플랜지 | 직선 샤프트 | IP65 | 저관성

범용 시스템이 요구하는 정밀도

엔트리 레벨 개방 루프 드라이브와 풀 기능 MR-J4/MR-J3 폐쇄 루프 플랫폼 사이에 명확하게 정의된 성능 계층이 있습니다. 이는 고가 앰프 네트워크의 엔지니어링 오버헤드 없이 실제 속도 및 위치 피드백 정확도가 필요한 시스템에서 사용됩니다. 미쓰비시 전기 HF-KE73은 정확히 이 공간을 위해 설계되었습니다.

미쓰비시 HF-KE 시리즈의 일부이며 MR-JE 범용 서보 앰프와 함께 사용되는 HF-KE73은 750W 정격 출력, 2.4 Nm 연속 토크, 17비트 엔코더 피드백을 컴팩트한 80x80mm 플랜지 형식으로 제공합니다. 이는 상위 계층 드라이브 플랫폼의 비용 프리미엄 없이 다양한 자동화 축에서 반응성이 뛰어난 폐쇄 루프 서보 성능이 필요한 기계 제작자를 위한 모터입니다.

HF-KE 시리즈는 100W (HF-KE13), 200W (HF-KE23), 400W (HF-KE43), 750W (HF-KE73)의 네 가지 출력 레벨을 제공합니다. 시리즈 최고 사양인 HF-KE73은 MR-JE-70A 앰프가 구동할 수 있는 최대 토크 용량을 제공합니다.

기술 사양

HF-KE 대 HF-KN 대 HF-KP: 동일한 플랜지, 다른 앰프 세대

미쓰비시는 750W 저관성 모터 제품군을 여러 앰프 매칭 시리즈로 구성하며, 드라이브 레벨에서 호환되지 않는 차이점이 있습니다.

피치 10mm인 볼스크류 축의 경우, 131,072 카운트/회전은 약 0.076 마이크로미터/카운트의 이론적 위치 해상도로 변환됩니다. 이는 표준 볼스크류의 기계적 정확도를 훨씬 뛰어넘는 수치입니다. 실제로는 엔코더 해상도가 위치 정확도의 제한 요인이 되지 않으며, 백래시, 열팽창, 볼스크류 피치 오차와 같은 기계적 요인이 대신 지배적입니다.HF-KN73 (MELSERVO-JN 시리즈)은 MR-JN 앰프를 통해 유사한 애플리케이션 계층을 대상으로 합니다. 이 앰프는 하드웨어 비용 절감을 위해 일부 고급 기능을 희생한 간소화된 위치 제어 앰프입니다.HF-KP73 (MELSERVO-J3 시리즈) 및 HG-KR73 (MELSERVO-J4 시리즈)은 18비트/22비트 절대 엔코더, SSCNET III/H 네트워크 호환성 및 전체 고급 기능 세트를 갖춘 고사양 플랫폼으로 업그레이드됩니다.

피치 10mm인 볼스크류 축의 경우, 131,072 카운트/회전은 약 0.076 마이크로미터/카운트의 이론적 위치 해상도로 변환됩니다. 이는 표준 볼스크류의 기계적 정확도를 훨씬 뛰어넘는 수치입니다. 실제로는 엔코더 해상도가 위치 정확도의 제한 요인이 되지 않으며, 백래시, 열팽창, 볼스크류 피치 오차와 같은 기계적 요인이 대신 지배적입니다.17비트 증분 피드백의 실제 제공 내용HF-KE73의 17비트 엔코더에서 나오는 131,072 카운트/회전은 일반 작동 시 속도 부드러움과 위치 해상도를 정의하는 사양입니다. 3,000 RPM 정격 속도에서 이 엔코더는 초당 650만 개 이상의 피드백 펄스를 생성합니다. 이는 MR-JE 앰프의 제어 루프가 순간 속도를 계산하고 모터의 전체 속도 범위에서 미세한 입도로 위치를 추적할 수 있도록 하는 카운트 속도입니다.

피치 10mm인 볼스크류 축의 경우, 131,072 카운트/회전은 약 0.076 마이크로미터/카운트의 이론적 위치 해상도로 변환됩니다. 이는 표준 볼스크류의 기계적 정확도를 훨씬 뛰어넘는 수치입니다. 실제로는 엔코더 해상도가 위치 정확도의 제한 요인이 되지 않으며, 백래시, 열팽창, 볼스크류 피치 오차와 같은 기계적 요인이 대신 지배적입니다.엔코더는 증분식이므로 한 가지 실질적인 의미가 있습니다. 주 전원이 제거되었다가 복구될 때마다 축은 저장된 위치 메모리가 없습니다. 유효한 절대 위치가 설정되기 전에 참조 복귀 (호밍) 시퀀스가 필요합니다. 시동 호밍이 정상적이고 짧은 절차인 기계 (대부분의 공작 기계 및 표준 위치 지정 애플리케이션)의 경우 이는 사소하고 잘 관리되는 제약입니다.IP65: HC-KFE 세대보다 한 단계 업그레이드HF-KE73의 IP65 본체 보호 등급은 HC-KFE73의 IP55보다 의미 있는 개선입니다. IP55는 물 분사로부터 보호하지만, IP65는 모든 방향에서 오는 물 분사를 차단하고 완전한 먼지 차단 (첫 번째 숫자 6, HC-KFE의 5와 비교)을 제공합니다. 이 더 높은 등급은 냉각수 미스트, 공기 중 입자 및 주기적인 세척이 정상적인 생산의 일부인 기계 환경에 HF-KE73을 적합하게 만듭니다. 이러한 조건은 시간이 지남에 따라 IP55 등급 모터의 성능을 저하시킵니다.완전한 IP65 보호는 모터 본체 수준에서 유지됩니다. 고냉각수 구역 근처에 설치하는 경우, 이는 구형 HC-KFE 세대에 비해 유지 보수 간격을 연장하고 엔코더 오염 위험을 줄이는 실질적인 이점입니다.

MR-JE-70A: 이 모터 클래스를 위한 최신 앰프

MR-JE-70A는 현재 생산 중인 앰프로, 미쓰비시 팩토리 자동화 제품 카탈로그에 포함되어 있으며 HF-KE73의 출력을 맞추기 위해 750W로 등급이 매겨져 있습니다. 단상 또는 삼상 200VAC 입력을 수용하며, 내장된 동적 브레이크 및 재생 저항기를 통합하고, 매개변수 액세스 및 모니터링을 위한 RS-422/RS-485 통신을 제공합니다.

명령 입력은 펄스 열 (펄스 열 위치 컨트롤러, MELSEC PLC 위치 모듈 또는 CNC 펄스 출력용)과 속도 제어 모드 작동을 위한 아날로그 전압을 모두 포함합니다. MR-JE 시리즈에 내장된 실시간 자동 튜닝 기능은 연결된 부하에 대한 게인 조정을 관리하여, 원래 드라이브 문서 없이 작업하는 유지 보수 엔지니어의 시운전을 단순화합니다.

HF-KE73 / MR-JE-70A 페어링은 현재 활발하게 지원되는 서보 시스템을 나타냅니다. 미쓰비시 서비스 네트워크의 예비 부품, 펌웨어 업데이트 및 기술 지원은 계속 제공됩니다. 이는 단종된 HC-KFE / MR-E 하드웨어를 기반으로 하는 레거시 시스템에 비해 실질적인 유지 보수 이점입니다.

애플리케이션 컨텍스트: HF-KE73이 적합한 곳

MR-JE 범용 플랫폼의 750W 최고 사양은 HF-KE73을 특정 애플리케이션 프로파일에 맞춥니다.

수평 이송 축 및 위치 지정 테이블

— 3,000 RPM에서 2.4 Nm의 연속 토크는 중급 CNC 보조 축, 마킹 시스템 및 일반 자동화 슬라이드의 절삭 및 이송 부하 요구 사항을 충족합니다.

포장 및 조립 자동화

— 픽앤플레이스, 인덱싱 또는 컨베이어 위치 지정을 수행하는 간헐적 듀티 사이클 축으로, 7.2 Nm의 피크 토크는 모터의 열 한계에 도달하지 않고 가속 과도 상태를 처리합니다.

회전 인덱싱

— 80x80mm 플랜지가 안정적인 기계적 베이스를 제공하고 IP65 하우징이 생산 현장 환경의 일반적인 우발적 오염을 처리합니다.

섬유, 인쇄 및 변환 기계

— 조정된 웹 공급 축은 정확한 속도 조절을 필요로 하며 HF-KE73의 17비트 피드백은 속도 리플 없이 부드러운 저속 작동을 지원합니다.

자주 묻는 질문Q1: 유지 보수 교체 시 HF-KE73과 HC-KFE73의 차이점은 무엇입니까?

두 모터는 동일한 80x80mm 플랜지 풋프린트와 동일한 2.4 Nm / 7.2 Nm 정격/피크 토크 수치를 공유하므로 직접적인 기계적 교체가 용이합니다. 그러나 완전히 다른 앰프 시스템과 엔코더 인터페이스를 사용합니다. HC-KFE73은 단종된 MR-E-70A와 페어링되며 펄스 열 피드백을 통해 구형 커넥터 형식의 10,000 ppr 증분 엔코더를 사용합니다. HF-KE73은 현재 MR-JE-70A와 페어링되며 최신 MR-JE 신호 인터페이스를 사용하는 17비트 (131,072 ppr) 증분 엔코더를 사용합니다. 기계적 드롭인 교체만으로는 불가능합니다. 앰프와 엔코더 케이블 모두 변경해야 합니다. HC-KFE73에서 HF-KE73으로의 업그레이드는 엔코더 해상도, IP 보호 및 활발하게 지원되는 앰프 플랫폼에 대한 액세스 측면에서 진정한 개선을 나타냅니다.Q2: HF-KE73은 전원 켤 때마다 호밍 시퀀스가 필요합니까?

예. 17비트 엔코더는 증분식이므로 시스템 전원이 제거될 때마다 위치 데이터가 손실됩니다. 모든 시동 시 제어 시스템에 유효한 절대 위치 데이터가 있기 전에 축 제로를 다시 설정하기 위해 참조 복귀 (호밍) 사이클이 필요합니다. 대부분의 기계 애플리케이션 (CNC 공작 기계, 포장 라인, 조립 자동화)의 경우 이는 각 축당 몇 초가 걸리는 일상적인 시동 단계이며 기계의 제어 시퀀스에 의해 자동으로 처리됩니다. 애플리케이션에서 호밍 없이 전원 주기 내성 위치 유지가 필요한 경우, 절대 엔코더가 있는 모터 (예: 22비트 절대 피드백이 있는 HG-KR73)가 이 요구 사항을 충족하지만 시스템 비용이 더 높습니다.Q3: HF-KE73을 전자 브레이크 없이 수직 축에 사용할 수 있습니까?

HF-KE73은 브레이크가 없는 표준 직선 샤프트 변형입니다. 서보가 비활성화될 때 드리프트하거나 떨어질 수 있는 하중을 지지하는 수직 축의 경우, 기본 HF-KE73은 수동적인 고정 기능을 제공하지 않습니다. 앰프가 꺼지면 축이 자유롭게 움직입니다. 비활성화 상태에서 중력으로 인해 작업자 또는 작업물에 위험이 발생하는 수직 축의 경우, HF-KE73B (비 여기 전자 브레이크 포함)가 필요한 사양입니다. 브레이크 변형은 24VDC가 제거될 때 자동으로 작동하는 스프링 적용 설계를 사용하여 컨트롤러 작동 없이 하중을 고정합니다. 중력 하중이 없는 수평 축의 경우, 브레이크가 없는 표준 HF-KE73이 적합하고 비용이 저렴한 선택입니다.Q4: MR-JE-70A에 연결할 때 HF-KE73과 호환되는 엔코더 케이블은 무엇입니까?

HF-KE73은 미쓰비시 MR-JE 시리즈 엔코더 케이블 제품군을 사용하며, 특히 커넥터 방향 및 케이블 라우팅 요구 사항에 따라 CNV2E 또는 MR-EKCBL 시리즈 케이블을 사용합니다. 표준 굽힘 수명 케이블은 고정 설치에 적합하며, 이동 케이블 캐리어 또는 유연한 장착을 위해 긴 굽힘 수명 변형이 지정됩니다. 케이블 길이는 표준 범위 내에서 2m에서 30m까지 사용할 수 있습니다. 케이블 굽힘 수명 사양을 실제 설치 (고정 라우팅 대 반복적인 굽힘)에 맞추는 것은 서비스 수명에 영향을 미치는 중요한 세부 사항입니다. 앰프 끝은 표준 MR-JE 시리즈 케이블 어셈블리를 사용하여 MR-JE-70A의 CN2 엔코더 커넥터에 연결됩니다.

Q5: 새로운 기계 설계를 위해 HF-KE73과 현재 세대 HG-KR73을 비교하면 어떻습니까?

앰프 선택에 제약이 없는 새로운 기계 설계를 위해 HG-KR73 (MELSERVO-J4 시리즈, MR-J4-70A 호환)이 현재 세대 선호도입니다. HF-KE73의 17비트 증분 엔코더에 비해 22비트 절대 엔코더 (4,194,304 ppr), IP65 보호 (동일), SSCNET III/H 네트워크 호환성, 고급 진동 억제 및 전원 주기 간 절대 위치 유지 기능을 포함한 전체 MR-J4 플랫폼 기능을 제공합니다. 두 모터는 80x80mm 플랜지를 공유합니다. 기존 MR-JE 앰프 인프라에 통합되는 애플리케이션 또는 HF-KE73의 범용 사양 및 더 낮은 비용 구조가 결정 요인인 경우, HF-KE73은 실용적이고 잘 지원되는 선택으로 남아 있습니다.
