| 원래 장소 | 일본 |
| 브랜드 이름 | MITSUBISHI |
| 인증 | CE ROHS |

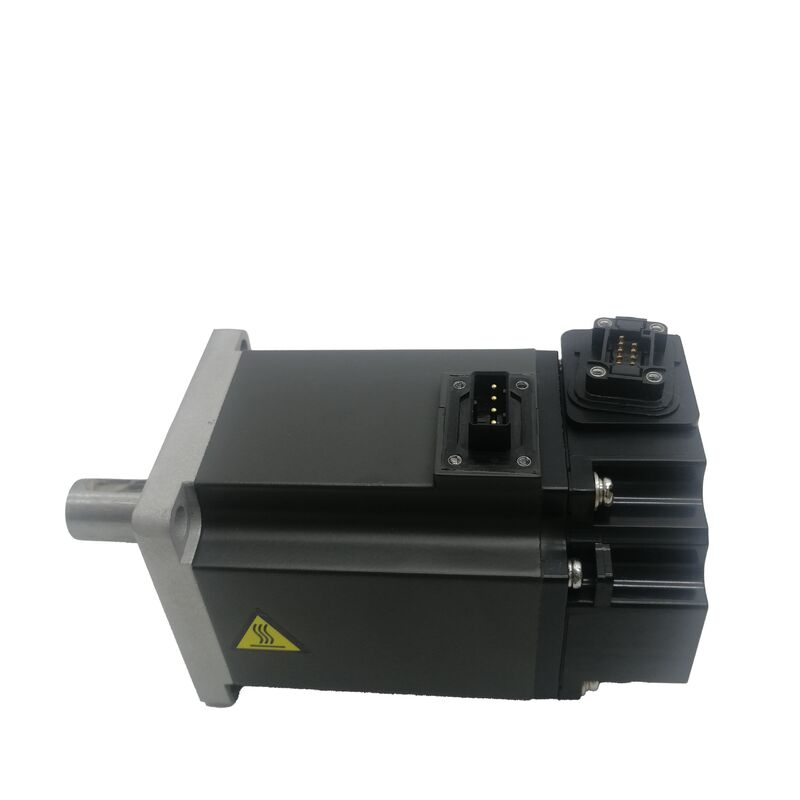

| 모델 번호 | HF-KE43JW1-S100 |
400W | 정격 1.3 Nm | 3000 RPM | 17비트 증분 엔코더 | 오일 씰 | W1 전면 커넥터 | Super MR-E 호환 | IP65 | 60x60mm 플랜지
제조업체 라인업 내의 모든 서보 모터가 드라이브 레벨에서 상호 교체 가능한 것은 아니며, HF-KE43JW1-S100은 이를 명확하게 보여줍니다. 표준 HF-KE43과 400W 출력 등급 및 60x60mm 플랜지 풋프린트를 공유하지만, 이 변형 모델은 세 가지 추가 사양을 가지고 있어 정확한 용도를 정의합니다: 샤프트 출구의 오일 씰, W1 전면 커넥터 형식, 그리고 미쓰비시의 Super MR-E 시스템의 일부임을 나타내는 -S100 지정.
Super MR-E 플랫폼 — W1-S100 지정의 HF-KE 모터 시리즈와 MR-E-40A-KH003 앰프 — 는 이전 표준 MR-E 시리즈에 비해 커넥터화 및 엔코더 관련 개선 사항과의 호환성을 모두 향상시키기 위해 도입되었습니다. 모터의 W1 커넥터는 본체에서 방사형으로 나오는 대신 전면(모터 전면을 향함)을 향하고 있으며, 이는 제한된 기계 공간에서 케이블 라우팅을 단순화하고 케이블 무게나 진동으로 인한 커넥터 스트레스 가능성을 줄이는 설계 변경입니다.
모델 번호의 "J"로 표시되는 오일 씰은 다른 정의적인 물리적 특징입니다. 모터 하우징의 샤프트 출구 지점에 위치하며, 샤프트 보어를 통해 모터 본체로 이동할 수 있는 오일 미스트, 절삭유 및 대기 오염 물질에 대한 장벽을 만듭니다. 공작 기계, 식품 가공 라인 및 습식 공정 자동화의 경우, 이 보호는 선택 사항이 아니라 서비스 중 안정적인 모터 수명을 위한 필수 조건입니다.
| 항목 | 사양 |
|---|---|
| 모델 | HF-KE43JW1-S100 |
| 시리즈 | MELSERVO HF-KE (Super MR-E / S100) |
| 정격 출력 | 400W (0.4 kW) |
| 정격 토크 | 1.3 Nm |
| 최대 토크 | 3.8 Nm |
| 정격 속도 | 3,000 RPM |
| 최대 속도 | 5,000 RPM |
| 엔코더 유형 | 증분 |
| 엔코더 해상도 | 131,072 ppr (17비트 상당) |
| 공급 전압 | 200V AC 클래스 |
| 정격 전류 | 2.9 A |
| 플랜지 크기 | 60 x 60 mm |
| 샤프트 유형 | 직선 (키웨이 없음) |
| 오일 씰 | 설치됨 (J 접미사) |
| 커넥터 유형 | W1 (전면) |
| 보호 등급 | IP65 |
| 특수 지정 | -S100 (Super MR-E 특수 사양) |
| 호환 앰프 | MR-E-40A-KH003 (Super MR-E) |
| 작동 온도 | 0°C ~ +40°C |
| 보관 온도 | −15°C ~ +70°C |
| 작동 습도 | 10–80% RH (비응축) |
| 구조 | 완전 밀폐, 자연 냉각 |
| 절연 등급 | 130 (B) |
| 원산지 | 일본 |
표준 서보 모터 — J 접미사가 없는 기본 HF-KE43 포함 — 는 기본적인 환경 배제를 위해 샤프트와 모터의 전면 베어링 하우징 간의 정밀한 결합에 의존합니다. 깨끗하고 건조한 환경에서는 이것으로 충분합니다. 오일 미스트가 존재하는 환경 — 오일 윤활 기어박스에 인접한 공작 기계 축, 절삭유 비산 구역 또는 습식으로 작동하는 식품 가공 라인 — 에서는 샤프트 보어가 침투 경로가 됩니다. 모세관 작용이나 회전하는 샤프트 주변의 기압 변동으로 인해 흡입된 오일은 시간이 지남에 따라 엔코더를 오염시켜 결국 신호 오류 또는 엔코더 고장을 일으킵니다.
HF-KE43JW1-S100에 설치된 오일 씰은 이러한 침투 경로를 제거합니다. 전면 하우징의 모터 샤프트에 닿는 립 씰은 물리적인 장벽을 만듭니다. 이 씰은 모터의 작동 속도 범위 내에서 작동하도록 등급이 매겨져 있으며, 존재 자체가 모터의 토크 또는 속도 특성에 영향을 미치지 않습니다.
한 가지 실용적인 점은 오일 씰이 시동 시 샤프트에 약간의 마찰 부하를 증가시킨다는 것입니다. 이는 극도로 낮은 마찰, 낮은 관성 부하를 포함하는 응용 분야에만 관련이 있습니다. 대부분의 공작 기계 및 자동화 응용 분야에서는 그 영향이 무시할 수 있습니다.
W1 지정은 커넥터의 방향을 설명합니다. 표준 HF-KE 시리즈 모터에서는 엔코더 및 전원 커넥터가 모터 본체에서 방사형으로 나옵니다. W1 변형 모델에서는 커넥터가 전면을 향하며 — 장착 플랜지와 같은 면에서 나옵니다. 이 사소해 보이는 변경은 기계 통합에 실제적인 영향을 미칩니다:
모터가 캐비티, 기계 컬럼 내부 또는 샤프트에 직접 장착된 감속 기어 헤드와 함께 장착되는 응용 분야에서는 방사형 커넥터가 커넥터 직후 90°로 케이블을 구부리도록 강제합니다 — 이는 케이블 및 커넥터 마모를 가속화하는 스트레스 지점입니다. 전면을 향하는 W1 커넥터는 케이블이 커넥터 종단에서의 기계적 스트레스를 줄여주면서 모터 전면에서 직접 멀리 떨어져 케이블을 라우팅할 수 있도록 합니다.
여러 축에 걸쳐 이 모터 제품군을 표준화하는 기계 제작자의 경우, W1 방향은 모터 장착 각도에 관계없이 일관된 케이블 라우팅 형상을 제공합니다.
MR-E 시리즈는 미쓰비시의 범용 서보 플랫폼으로, 완전 기능 MR-J3/MR-J4 라인 아래 등급을 차지했습니다 — 더 간단한 인터페이스, 더 낮은 하드웨어 비용, 대부분의 펄스 열 위치 제어 및 아날로그 속도 참조 응용 분야에 적합합니다. Super MR-E (MR-E-□A-KH003 앰프)는 개선된 소프트웨어, 업데이트된 자동 튜닝 동작 및 W1 커넥터 모터 변형 모델 지원으로 이 플랫폼을 개선했습니다.
-S100으로 표시된 모터는 이러한 KH003 지정 앰프와 함께 사용하도록 특별히 검증되고 지정되었습니다. 이 페어링은 임의적이지 않습니다 — 이는 미쓰비시의 앰프-모터 호환성 매트릭스를 반영합니다. HF-KE43JW1-S100을 KH003 지정이 없는 표준 MR-E-40A와 함께 사용하는 것은 미쓰비시의 지원 구성 범위를 벗어납니다. 반대로, KH003 지정 앰프와 표준 HF-KE43 (W1-S100 접미사 없음)을 함께 사용하려고 시도하면 커넥터 비호환성이 발생할 수 있습니다.
유지 보수 팀이 교체 모터를 조달하는 경우: 교체 주문을 확인하기 전에 기존 앰프의 접미사에 대해 -S100 (또는 부재)을 확인하는 것이 첫 번째 단계입니다.
HF-KE43JW1-S100은 세 가지 범주의 산업 응용 분야에서 가장 자주 나타납니다:
공작 기계 보조 축. CNC 선반, 밀링 센터 및 연삭기의 피드 축 — 터렛 회전, 테일스톡 제어, 척 작동 — 은 종종 절삭유 근처에서 작동합니다. 오일 씰 및 IP65 등급은 이러한 위치에 대해 비씰링 HF-KE43W1-S100보다 JW1-S100을 올바른 선택으로 만듭니다.
포장 및 식품 가공 장비. 습식으로 작동하거나 주기적인 세척이 필요한 라인은 IP65 본체 등급과 오일 씰 모두에서 이점을 얻으며, 이 둘은 직접적인 분사 및 증기 침투 모두에 대한 방어를 제공합니다.
섬유 및 인쇄 기계. 워프 빔 드라이브, 트래버스 가이드 및 인피드 롤러의 축은 인접 기계의 윤활제 에어로졸에 노출됩니다. HF-KE 시리즈의 낮은 관성 특성은 이러한 축의 빈번한 시동-정지 요구 사항에 적합하며, 씰링된 샤프트는 주기적인 청소가 일반적인 환경에서 유지 보수 간격을 연장합니다.
자동 조립 장비. 픽앤플레이스 헤드, 회전 인덱싱 테이블 및 정밀 조립 라인의 다축 갠트리는 400W 축 토크 용량이 기계적 부하와 일치하고, 기계 레이아웃이 전면을 향하는 케이블 출구를 결정하는 경우.
Q1: HF-KE43JW1-S100에 필요한 정확한 앰프는 무엇이며, 표준 MR-E-40A로 대체할 수 있습니까?
HF-KE43JW1-S100은 MR-E-40A-KH003과 함께 사용하도록 지정되었으며, 이는 MR-E-40A 앰프의 "Super MR-E" 변형입니다. KH003 접미사는 W1-S100 모터 제품군의 커넥터 및 매개변수 세트를 지원하는 특정 펌웨어 및 하드웨어 개정을 식별합니다. KH003 접미사가 없는 표준 MR-E-40A는 이 모터에 대한 미쓰비시의 지원 구성 범위를 벗어나며, 앰프 개정에 따라 커넥터 비호환성이 발생할 수 있습니다. 기존 HF-KE43JW1-S100 설치에 대한 교체 앰프를 조달할 때, 접미사를 포함한 전체 앰프 모델을 일치시켜야 합니다. KH003 지정 모터와 비-KH003 앰프를 혼합하는 것은 권장되지 않으며 표준 오류 진단으로 해결되지 않는 작동 문제를 일으킬 수 있습니다.
Q2: 오일 씰은 실제로 무엇을 보호하며, 샤프트 부하를 추가합니까?
HF-KE43JW1-S100의 오일 씰은 모터의 전면 하우징 샤프트 출구에 설치된 립 타입 씰입니다. 이는 오일 미스트, 절삭유, 그리스 증기 및 액체 냉각제가 그렇지 않으면 샤프트 보어 간극을 통해 모터 내부로 이동할 수 있는 것에 대한 물리적인 장벽을 만듭니다. 씰이 없으면 이러한 오염 물질은 전면 베어링과 결국 엔코더 — 습한 환경에서 가장 고장 나기 쉬운 부품 — 에 도달합니다. 오일 씰은 샤프트에 약간의 마찰을 추가하며, 시동 시 측정 가능하지만 정상적인 부하 조건에서는 무시할 수 있습니다. 이 모터의 400W 출력 등급의 경우, 오일 씰에서 발생하는 마찰 기여는 관련 설계 요소가 아닙니다. 이 씰은 모터의 정격 속도 범위 전체에서 효과적입니다.
Q3: HF-KE43JW1-S100이 기존 기계의 HC-KFE43 모터를 대체할 수 있습니까?
두 모터 모두 동일한 60x60mm 플랜지를 공유하고 3,000 RPM에서 동일한 1.3 Nm 정격 / 3.8 Nm 최대 토크를 생성하므로 기계적 장착 및 부하 특성은 직접 비교 가능합니다. 그러나 엔코더 인터페이스, 커넥터 핀 배열 및 앰프 호환성은 완전히 다릅니다. HC-KFE43은 10,000 ppr 증분 엔코더를 사용하고 MR-E-40A (또는 기어 헤드 버전의 경우 MR-E-40AG)와 페어링되는 반면, HF-KE43JW1-S100은 17비트 (131,072 ppr) 증분 엔코더를 사용하고 MR-E-40A-KH003이 필요합니다. 앰프를 변경하지 않고 기계적으로 직접 교체하는 것은 불가능합니다. 기존 기계가 표준 MR-E-40A 앰프와 HC-KFE43 모터를 사용하는 경우, 동일한 대체 모터는 HC-KFE43 또는 승인된 MR-E 호환 대안이지 W1-S100 변형이 아닙니다.
Q4: HF-KE43JW1-S100은 현재 생산 중이며 지원 상태는 어떻습니까?
HF-KE43JW1-S100은 미쓰비시 전기에서 단종되었습니다. 동일한 기계적 풋프린트 및 토크 등급에 대한 현재 세대 모터는 HG-KN43J (MR-JE-40A 호환) 또는 HG-KR43 (MR-J4-40A 호환)이며, 둘 다 업그레이드된 17비트 또는 22비트 절대 엔코더 및 IP65 보호 기능을 제공합니다. HF-KE43JW1-S100을 사용하는 기존 기계의 경우, 재고는 미쓰비시 유통업체 및 산업 자동화 전문가를 통해 계속 제공되지만, 가용성은 시간이 지남에 따라 감소할 것입니다. 신규 기계 설계의 경우, 현재 세대 HG-KN 또는 HG-KR 모터 시리즈를 지정하는 것이 선호되는 접근 방식입니다. 미쓰비시 전기 서비스 네트워크는 MR-E/Super MR-E 플랫폼에 대한 수리 및 기술 상담을 계속 지원합니다.
Q5: HF-KE43JW1-S100을 MR-E-40A-KH003 앰프에 연결할 때 어떤 엔코더 케이블이 호환됩니까?
W1 커넥터 형식은 W1 커넥터 모터용으로 설계된 해당 MR-E 시리즈 엔코더 케이블이 필요합니다. 이는 미쓰비시 전기에서 제공하는 MR-EKCBL□M 케이블이며, □ 위치는 케이블 길이를 나타냅니다 (2m ~ 20m의 표준 길이). 케이블 세트는 모터 끝의 다른 커넥터 방향 및 핀 배열로 인해 표준 커넥터 HF-KE 모터에 사용되는 케이블과 다릅니다. 기존 설치에 대한 교체 케이블을 조달할 때 W1 커넥터 호환성을 확인하는 것이 필수적입니다 — 표준 커넥터 (비-W1) HF-KE 변형에 대한 엔코더 케이블은 JW1-S100의 커넥터와 맞지 않습니다. 앰프 끝은 MR-E-40A-KH003의 CN2 포트에 연결됩니다. 케이블 차폐 및 라우팅 권장 사항은 미쓰비시의 표준 EMC 관행을 따릅니다: 엔코더 케이블을 모터 전원 케이블과 분리하고 앰프 섀시에서 전용 케이블 접지를 사용합니다.
