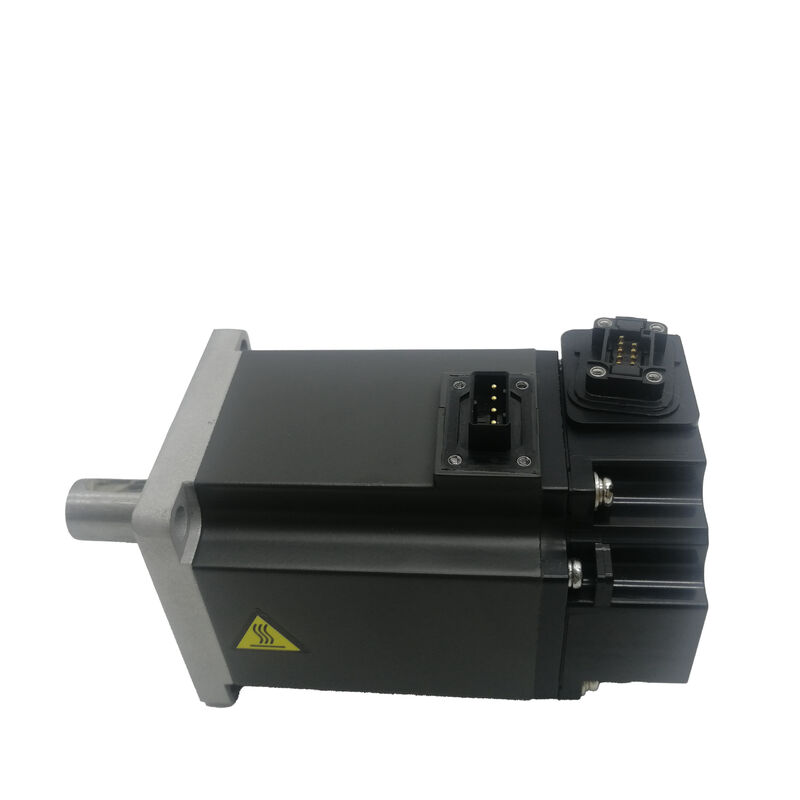

신형 미쓰비시 세르보 모터 HF-KE43 HFKE43

미쓰비시 HF-KE43 | 저관성 AC 서보 모터 — 0.4kW, 1.3Nm, 3000RPM, 60×60mm 플랜지, 131072 ppr, 오일 씰 없음, MR-E 시리즈

부품 번호: HF-KE43

시리즈: MELSERVO HF-KE — 저관성, 소용량 AC 서보 모터

정격 출력: 0.4 kW (400 W)

정격 토크: 1.3 Nm

최대 토크: 3.8 Nm

정격 속도: 3,000 RPM

최대 속도: 6,000 RPM

공급 전압: 200 VAC 클래스, 3상

정격 전류: 2.9 A

모터 전압: 102 V

전자 브레이크: 없음

오일 씰: 없음 (표준)

엔코더: 17비트 증분형, 131,072 ppr

관성 클래스: 낮음

플랜지 크기: 60 × 60 mm

방진 방수 등급: IP65

호환 앰프: MR-E 시리즈

상태: 신품

개요

미쓰비시 HF-KE43은 미쓰비시 전기 HF-KE 시리즈의 0.4kW 저관성 AC 서보 모터로, MR-E 서보 앰프 플랫폼과 함께 사용하도록 설계되었습니다.1.3Nm의 정격 토크와 3.8Nm의 최대 토크, 3,000RPM의 정격 속도(최대 6,000RPM)로 작동하며, 컴팩트한 60×60mm 플랜지에 장착되어 물리적으로 작은 크기에서 반응성이 뛰어난 위치 결정 성능을 제공합니다. 이는 설치 공간과 시스템 비용 모두 중요한 경하중 자동화에 적합한 형식입니다.HF-KE43에는 전자 브레이크와 오일 씰이 없습니다.

이는 누락이 아닌 의도적인 사양 선택입니다. 브레이크의 부재는 애플리케이션 클래스를 정의합니다. 즉, 수평 축 또는 서보가 비활성화될 때 기계적 고정이 필요하지 않은 축입니다.

오일 씰의 부재는 모터 샤프트 출구가 밀봉되지 않았음을 의미하며, 이는 깨끗한 환경 및 인접 메커니즘에서 발생하는 윤활유 미스트에 노출되지 않는 애플리케이션에서 허용됩니다. 이러한 조건이 충족되지 않는 환경에서는 오일 씰 변형이 해당 보호 기능을 추가합니다.

HF-KE43에는 131,072펄스/회전의 17비트 증분형 엔코더가 장착되어 있습니다. 이 해상도는 MR-E 앰프의 실시간 자동 튜닝이 수동 개입 없이 기계적 부하에 맞게 서보 이득을 특성화하고 일치시킬 수 있도록 합니다.

저관성 로터 설계와 결합하여, 이는 서보 시스템이 전체적으로 안정적이고 정밀한 추종을 유지하면서 가벼운 위치 결정 부하를 높은 사이클 속도로 가감속할 수 있는 모터를 생성합니다.

주요 사양

매개변수

값

저관성 로터는 속도 명령에 더 빠르게 응답합니다. 속도를 변경하는 데 더 적은 에너지가 필요하기 때문입니다. 서보 시스템은 더 짧은 시간에 명령된 위치 변경을 달성할 수 있으며, 주어진 이동 프로파일에 대한 가속 단계 동안 앰프의 전류 요구량이 더 낮습니다.

이는 1분에 많은 짧고 빠른 이동을 수행하는 축의 애플리케이션에서 가장 중요합니다. 픽앤플레이스 메커니즘, 라벨 부착기, 컨베이어 인덱스 드라이브, 전자 조립 피더 및 유사한 고주기 자동화입니다.

이러한 애플리케이션에서 이동 프로파일은 지속적인 속도 실행보다는 가속 및 감속에 의해 지배됩니다.

저관성 모터는 각 가속 단계를 더 빠르게 완료하고, 다음 명령 전에 목표 위치에서 더 짧은 시간 동안 머무르며, 더 큰 앰프나 더 공격적인 전류 제한 없이 전체 사이클 속도가 증가합니다.

실질적인 제약은 부하 관성 매칭입니다.

저관성 모터는 중형 또는 고관성 설계보다 부하 관성과 로터 관성 간의 비율에 더 민감합니다.

미쓰비시의 애플리케이션 지침은 안정적인 서보 성능을 위해 권장되는 이득 요구 사항 없이, 일반적으로 HF-KE 클래스의 경우 10~15배의 부하 대 로터 관성 비율을 권장합니다.

이 비율을 초과해도 작동이 불가능한 것은 아니지만, 반응성이 뛰어나고 감쇠가 잘 된 위치 결정을 위해 필요한 서보 이득이 앰프의 안정성 경계에 가까워져 튜닝이 더 어려워지고 달성 가능한 대역폭이 제한됩니다.

131,072 ppr 엔코더 — 실제 피드백 해상도

17비트 증분형 엔코더는 MR-E 앰프의 위치 제어 루프에 초당 131,072펄스를 제공합니다.

이를 통해 생성되는 실제 위치 결정 해상도는 모터와 부하 간의 기계적 전달에 따라 달라집니다. 10mm 볼 스크류 피치에 직접 모터 커플링 시, 각 엔코더 펄스는 약 0.076μm의 테이블 이동에 해당합니다. 이는 실제 볼 스크류 어셈블리의 정확도보다 훨씬 미세하므로, 엔코더는 실제 축 위치 결정 시스템에서 제한 요소가 되지 않습니다.

엔코더는 증분형입니다. 즉, 시작 시 설정된 기준점부터 펄스를 계산합니다.

전원 사이클마다 축이 위치 명령을 수락하기 전에 기준점 복귀(호밍) 사이클이 필요합니다. 대부분의 기계에서는 시작 시 짧고 자동화된 시퀀스입니다. 비상 정지 또는 전원 차단이 빈번한 시스템에서는 반복적인 호밍이 약간의 운영 오버헤드를 추가합니다.

높은 펄스 수 덕분에 MR-E 앰프의 자동 튜닝 기능은 밀리초 미만 수준에서 속도 추종 오차를 관찰하고 최소화할 수 있는 충분한 해상도를 제공합니다. 자동 튜닝은 테스트 이동 중에 명령된 속도와 실제 속도 간의 차이를 관찰한 다음, 이 오차를 줄이기 위해 이득 매개변수(위치 루프 이득, 속도 루프 이득, 적분 시간)를 조정하여 발진을 유발하지 않습니다.

131,072 ppr에서 속도 관찰은 자동 튜닝이 MR-E 시리즈의 전체 속도 및 토크 범위에 걸쳐 안정적이고 잘 일치하는 이득 설정을 수렴하는 데 충분히 정확합니다.

오일 씰 없음 — 올바른 변형 지정

HF-KE43은 "오일 씰 없는 서보 모터"로 설명됩니다. 이는 샤프트 출구 간극이 유체 또는 입자 침투에 대해 밀봉되지 않은 표준 모터 구성입니다.

이것이 기본 사양이며, 대부분의 모터 애플리케이션 환경에 적합합니다. 깨끗한 기계실, 절삭유 구역에서 떨어진 인클로저 장착, 전자 조립 장비 및 모터 본체가 윤활유 미스트나 냉각수에 직접 노출되지 않는 모든 설치입니다.

설치가 모터를 윤활 메커니즘(중앙 집중식 윤활이 있는 볼 스크류, 기어박스 스플래시 구역 또는 냉각수 이송 기계 환경) 근처에 배치하는 경우, 오일 씰 변형이 올바른 선택입니다.

샤프트 출구의 립 씰은 기능 성능에 거의 영향을 미치지 않지만, 베어링 캐비티 및 결국 엔코더 어셈블리로의 점진적인 윤활유 침투를 유발하는 오염 경로를 제거합니다.

오일 씰이 장착된 동등한 HF-KE43 모델은 접미사에 "J"가 붙습니다(예: HF-KE43JW1-S100). 물리적 치수는 동일합니다.

설치 환경의 청결도에 대한 불확실성이 있는 경우, 오일 씰 변형을 지정하는 것이 위험이 적은 선택입니다. 비용 차이는 미미하지만, 습하거나 윤활된 환경에서의 서비스 수명 차이는 그렇지 않습니다.

브레이크 없음 — 축 구성 시 고려 사항

HF-KE43에는 전자 브레이크가 없습니다. 수평 위치 결정 축(0.4kW 저관성 모터의 주요 애플리케이션 클래스)의 경우 올바릅니다. 서보가 비활성화될 때 중력으로 인해 움직이는 경향이 없으므로, 위치 결정 이동 사이 또는 기계 정지 시 홀딩 메커니즘이 필요하지 않습니다.

모터가 꺼졌을 때 부하에 중력이 작용하는 경사진 또는 수직 축의 경우, 브레이크 장착 변형(HF-KE43B 또는 접미사에 "B"가 붙은 동등 모델)을 선택해야 합니다. 브레이크 없는 HF-KE43을 지지되지 않은 수직 축에 설치하면 서보 비활성화 이벤트(서보 알람, E-stop, 프로그래밍된 서보 끄기, 전원 손실)마다 낙하 위험이 발생합니다.

수직 하중을 완전히 지지하는 공압 카운터 밸런스가 있는 기계에서는 브레이크 없는 변형도 허용됩니다. 기계적 지지가 브레이크 기능을 대체합니다.

MR-E 앰프 시스템 — 위치, 속도 및 토크 제어

HF-KE43은 MR-E 서보 앰프 시리즈, 특히 400W 모터 클래스용 MR-E-40A에 맞게 설계되었습니다.

MR-E 플랫폼은 두 가지 제어 인터페이스를 제공합니다. 호스트 컨트롤러 또는 PLC의 펄스 열 입력(차동 또는 오픈 컬렉터)을 수용하는 위치 및 속도 제어를 위한 펄스 열 인터페이스와 속도 및 토크 제어를 위한 아날로그 입력 인터페이스(0 ~ ±10V 아날로그 참조).

두 인터페이스 모두 표준 MR-E-40A에서 사용할 수 있으므로 시스템 설계자는 모터 또는 앰프 하드웨어를 변경하지 않고도 제어 아키텍처를 선택할 수 있습니다.

MR-E의 실시간 자동 튜닝은 서보가 활성화되는 순간부터 시작되며, 기계가 작동하는 동안 이득 매개변수를 지속적으로 조정합니다. 위치 이득, 속도 이득 및 속도 루프 적분 시간은 모두 관찰된 추종 오차를 기반으로 자동 튜닝 기능에 의해 관리됩니다.

시운전 엔지니어에게는 모터를 설치, 연결하고 생산 사이클을 실행할 수 있으며 전용 이득 튜닝 세션 없이도 자동 튜닝이 작동 첫 몇 사이클 내에 적절한 설정을 수렴한다는 것을 의미합니다.

MR-E 앰프를 통해 적응형 진동 억제 제어도 가능합니다. 앰프는 부하 구조의 저주파 기계적 공진을 식별하고 서보 응답에서 이를 제거하여 위치 제어 루프에 의해 공진이 증폭되는 것을 방지합니다.

기계적 공진이 문제가 되는 경량 프레임 기계에서는 이 기능을 통해 수동적인 진동 방지 매개변수 튜닝의 필요성을 없앨 수 있습니다.

FAQ

Q1: HF-KE43과 HF-KE43B의 차이점은 무엇입니까?

HF-KE43은 전자 브레이크가 없으며, HF-KE43B는 공장에서 장착된 전자 브레이크가 있는 동일한 모터입니다. 전기 사양(정격 출력, 토크, 속도, 엔코더 및 앰프 호환성)은 두 모델 간에 동일합니다.

브레이크 장착 변형은 브레이크 모듈로 인해 물리적으로 더 길고, 브레이크 공급 회로에서 추가 전류를 소비하며, MR-E 앰프의 브레이크 인터록 시퀀스가 필요합니다. HF-KE43(브레이크 없음)은 수평 축 및 중력 균형 수직 축에 대해 사양화되며, HF-KE43B는 서보가 비활성화될 때 하중을 기계적으로 고정해야 하는 수직 또는 경사 축에 필요합니다.

Q2: 모터에 오일 씰이 없습니다. 이것이 IP65 등급이 아니라는 것을 의미합니까?

아니요. IP65 등급은 오일 씰 장착 여부에 관계없이 모터 본체에 적용됩니다. IP65는 완전한 방진 및 모든 방향에서 물 분사로부터 보호됨을 의미하며, 이는 모터 하우징, 권선 영역 및 엔코더 구획을 포함합니다.

오일 씰은 특히 샤프트 출구 간극을 다룹니다. 이는 IP65 테스트에서 지속적인 노출 하에서 윤활유 미스트 침투를 완전히 보호하지 못하는 좁은 환형 공간입니다. 오일 씰이 없는 표준 HF-KE43은 깨끗하고 일반적인 산업 환경에 적합합니다.

윤활유 미스트가 있는 환경에서는 오일 씰 변형이 샤프트 진입 지점에서 추가적인 밀봉층을 제공합니다.

Q3: 어떤 앰프가 필요하며, HF-KE43은 위치 및 속도 제어를 모두 지원합니까?

MR-E-40A는 HF-KE43에 맞는 서보 앰프입니다. 위치 제어(CNC 또는 PLC 펄스 출력의 펄스 열 입력 사용) 및 속도/토크 제어(±10V 아날로그 참조 사용)를 모두 지원합니다.

제어 모드는 하드웨어 변형이 아닌 매개변수 및 배선 구성으로 선택되므로, 동일한 모터 및 앰프 조합을 두 아키텍처 모두에 사용할 수 있습니다.

MR-E-40A는 모션 컨트롤러 또는 2상 엔코더 피드백을 예상하는 PLC와 통합하기 위한 엔코더 펄스 출력과 함께 위치 제어 모드도 제공합니다.

Q4: 131,072 ppr 엔코더 해상도는 위치 결정 정확도에 어떤 의미가 있습니까?

해상도와 정확도는 다른 것입니다. 131,072 ppr은 피드백 해상도로, 서보 시스템이 감지하고 제어할 수 있는 가장 미세한 위치 증분을 설정합니다. 실제 위치 결정 정확도는 기계 시스템(볼 스크류 피치, 백래시, 가이드웨이 직선도 및 열팽창)에 따라 달라집니다.

직접 커플링된 10mm 피치 볼 스크류에서 131,072 ppr은 엔코더 카운트당 약 0.076μm의 이동을 제공하며, 이는 실제 볼 스크류의 정확도보다 훨씬 미세합니다.

실제로는 엔코더가 위치 결정 정확도의 제한 요소가 아니라 기계가 제한 요소입니다. 17비트 해상도가 주로 제공하는 것은 저속에서의 안정적인 속도 피드백과 MR-E 자동 튜닝이 정확한 서보 이득을 설정하는 데 필요한 데이터 밀도입니다.

Q5: 중고 HF-KE43 설치 시 주요 점검 사항은 무엇입니까?

샤프트를 손으로 돌려 베어링 움직임이 부드럽고 거칠거나 갈리는 소리가 없는지 확인합니다. HF-KE 시리즈의 저관성 로터는 샤프트가 가벼우며, 베어링 마모는 기계적으로 중요해지기 전에 소리로 감지됩니다. 엔코더 커넥터에 핀이 휘어진 것이 없는지, 케이블 출구 스트레인 릴리프에 균열이 없는지 검사합니다. 세 상 간의 권선 저항을 측정하여 균형을 확인합니다.

메거를 사용하여 접지 절연 저항을 확인합니다. 습한 환경에서 작동한 표준(오일 씰 없음) 모터라도 절연 저항이 감소할 수 있습니다.

테스트 실행 시, 정격 속도에서 MR-E 앰프의 추종 오차 표시를 모니터링하고 정상 범위 내에 있는지 확인합니다. 모터가 이전에 올바르게 처리했던 속도에서 과도한 추종 오차는 모터 권선 결함보다는 엔코더 열화 또는 기계적 커플링 문제를 나타냅니다.
