신형 미쓰비시 서보 모터 HF-KE13W1-S100 HFKE13W1S100 HF-KE13W1-S1OO

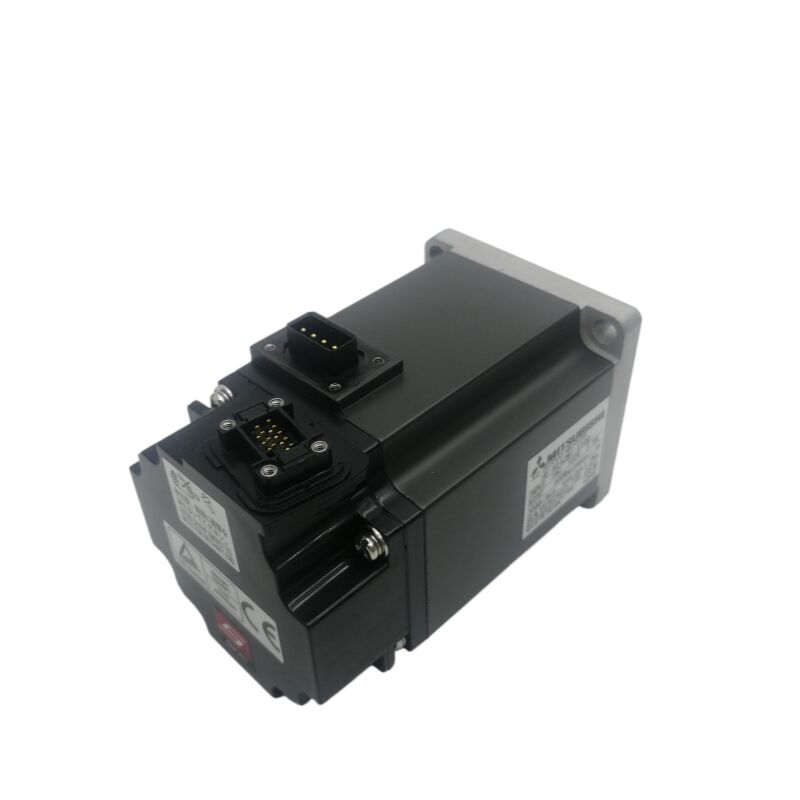

미쓰비시 서보 모터 HF-KE13W1-S100

미쓰비시 HF-KE13W1-S100은 경량 자동화 시스템에서 정밀한 모션 제어를 위해 설계된 컴팩트 AC 서보 모터입니다. HF 시리즈의 일부로서, 고출력보다 안정적인 속도 제어, 반응성 있는 가속 및 신뢰할 수 있는 위치 결정이 더 중요한 소용량 서보 애플리케이션에 적합합니다.

3상 설계, 0.1kW 출력 및 3000rpm 정격 속도를 갖춘 이 모델은 피더, 인덱싱 유닛, 이송 메커니즘, 포장 장비 및 제한된 설치 공간에서 반복 가능한 성능을 요구하는 기타 소형 기계 모션에 사용되는 컴팩트 축에 적합합니다.

실제 사용 시 HF-KE13W1-S100은 치수 적합성, 예측 가능한 제어 동작 및 간단한 교체가 중요한 기존 미쓰비시 모션 시스템에 일반적으로 선택되는 서보 모터입니다.

이 모터는 구형 미쓰비시 서보 세대에 속하며 일반적으로 레거시 모델 제품군으로 취급됩니다. 따라서 기계 유지 보수, 예비 부품 지원 및 이전 MELSERVO 플랫폼을 기반으로 구축된 설치 장비의 개조 작업에 특히 유용합니다.

새로운 설계를 시작하는 것이 아니라 기존 장비를 유지 보수하는 사용자에게는 기계 아키텍처를 그대로 유지하는 것이 우선 순위일 때 이 모터는 합리적인 선택입니다.

이 모터는 독립형 모터가 아니라 해당 서보 앰프와 함께 작동하도록 설계되었으며, 이러한 시스템 수준의 페어링은 미쓰비시 서보 축의 제어 정확도와 동적 응답성을 제공하는 요소 중 하나입니다.

즉, 이 모터는 단순히 회전용 모터가 아니라 폐쇄 루프 산업용 위치 결정을 위한 모션 구성 요소입니다.

주요 제품 데이터

제품 개요

HF-KE13W1-S100은 일반 모터 작업보다는 제어된 모션 작업을 위한 컴팩트 서보 솔루션으로 이해하는 것이 가장 좋습니다. 많은 기계에서 이 크기의 서보 모터는 짧은 스트로크 위치 결정, 경량 이송, 인덱싱 및 타이밍에 민감한 축 제어를 처리하기 위해 선택됩니다.

100W급 서보 모터가 유용한 지점은 바로 이 부분입니다. 더 큰 드라이브 패키지의 크기와 관성을 도입하지 않고 자동화 작업에 필요한 제어된 응답을 제공합니다.

HF-KE 제품군은 미쓰비시 마이그레이션 문서에서 저관성, 소용량 모터로 분류되며, 이는 이 모델이 일반적으로 사용되는 애플리케이션 유형과 일치합니다.

엔지니어링 관점에서 이 모델의 가치는 기본 정격 출력뿐만 아니라 그 이상입니다. 또한 알려진 미쓰비시 서보 환경에 얼마나 쉽게 통합될 수 있는지에 있습니다. 유지 보수 팀에게는 재설계 위험이 줄어든다는 것을 의미합니다.

장비 소유자에게는 구형 기계에 호환되는 모터가 필요할 때 전체 제어 시스템 변환 대신 생산을 복원하는 더 효율적인 경로를 의미하는 경우가 많습니다. 미쓰비시의 마이그레이션 문서에는 이 세대에서 벗어나는 사용자가 나중에 HF-KN 및 HG-KN 모터 제품군으로 안내되었다는 내용도 나와 있어, 서비스 및 교체 채널에서 여전히 유용한 레거시 모터로서의 입지를 강화합니다.

산업 장비에서 잘 작동하는 이유

소형 자동화 축은 종종 빠른 시작/정지 동작, 제어된 위치 결정 및 반복적인 사이클에 걸친 안정적인 성능을 요구합니다. HF-KE13W1-S100과 같은 모터는 일반 범용 유도 모터 범주가 아닌 저관성, 소용량 서보 클래스에 속하기 때문에 이러한 조건에 적합합니다.

이는 모션 프로파일이 기계 타이밍, 제품 간격 또는 반복적인 핸들링 정확도와 밀접하게 관련되는 애플리케이션에서 중요합니다.

또 다른 실질적인 이점은 설치된 미쓰비시 시스템에서의 관련성입니다.

기계가 이미 이전 MR-E 시리즈 서보 플랫폼을 기반으로 설계된 경우, 불필요한 기계적 또는 전기적 변경을 피하기 위해 일치하는 모터 클래스가 종종 선호됩니다.

MR-E 플랫폼에 대한 미쓰비시 문서는 지원되는 서보 모터 시리즈 내에 HF-KE 모터를 명시적으로 나열하고 있으며, 이는 단종 후에도 이 모델이 교체 및 서비스 수요에 계속 나타나는 이유를 설명하는 데 도움이 됩니다.

설치 및 사용 참고 사항

다른 산업용 서보 모터와 마찬가지로 올바른 설치는 명판 사양만큼 중요합니다.

모터는 배선 전에 장착하고, 올바르게 접지하고, 올바른 서보 앰프 및 터미널 구성을 통해 연결해야 합니다. 미쓰비시의 안전 지침은 케이블, 샤프트 또는 엔코더를 잡고 모터를 운반하거나 설치가 완료되기 전에 모터를 배선하는 것을 금지합니다.

이러한 사항은 실제 현장 작업, 특히 서두른 설치로 인해 피할 수 있는 고장이 자주 발생하는 수리 또는 교체 작업에서 중요하지만 표준적인 사항입니다.

이 모터는 직접 연결형 모터 패키지가 아니라 서보 시스템의 일부라는 점도 주목할 가치가 있습니다.

관련 드라이브 플랫폼은 제어 인클로저에 설치되도록 설계되었으며, 배선 방법, 접지 관행 및 보호 부품은 전체 모션 시스템 설계의 일부입니다.

따라서 교체 작업 시 커미셔닝 전에 앰프 호환성, 케이블 상태, 커넥터 일치 및 기계 측 기계적 적합성을 확인해야 합니다.

FAQ

Q1. HF-KE13W1-S100은 어떤 유형의 애플리케이션에 가장 적합합니까?
컴팩트 자동화 장비에서 제어된 위치 결정, 반복 가능한 시작/정지 동작 및 안정적인 응답을 요구하는 소용량 서보 축에 가장 적합합니다. 일반적인 예로는 피더, 인덱싱 유닛, 이송 메커니즘 및 경량 포장 모션이 있습니다.

Q2. 이 모터는 표준 독립형 AC 모터로 사용하기 위한 것입니까?
아니요. 이 모터는 폐쇄 루프 모션 시스템의 일부로 해당 서보 앰프와 함께 작동하도록 설계된 서보 모터입니다. 일반 범용 모터처럼 연결하는 대신 올바른 미쓰비시 서보 구성에서 사용해야 합니다.

Q3. HF-KE13W1-S100은 여전히 현재 생산 모델입니까?
일반적으로 레거시 또는 단종 모델 제품군으로 취급됩니다. 서비스 관행에서는 기존 미쓰비시 기반 기계의 유지 보수, 교체 재고 및 지원을 위해 더 일반적으로 조달됩니다.

Q4. 이 서보 모터를 교체하기 전에 무엇을 확인해야 합니까?
사용자는 앰프 호환성, 샤프트 및 플랜지 적합성, 커넥터 및 케이블 상태, 축의 기계적 부하 요구 사항을 확인해야 합니다. 구형 장비의 경우 전원 켜기 전에 전체 서보 시스템을 확인하는 것이 특히 중요합니다.

Q5. 가장 중요한 설치 주의 사항은 무엇입니까?
모터는 배선 전에 장착하고, 올바르게 접지하고, 케이블, 샤프트 또는 엔코더 영역을 잡고 들어 올리지 않도록 취급해야 합니다. 또한 올바른 서보 시스템 구성 요소 및 인클로저 구성을 통해서만 연결해야 합니다.
