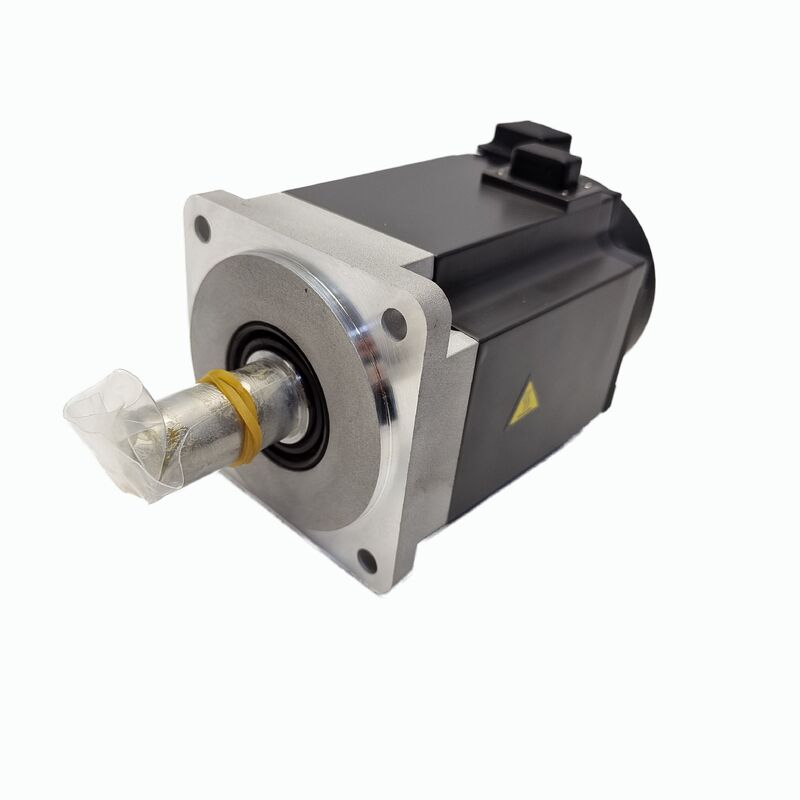

미쓰비시 HF-KE23W1-S100 | HF-KE 시리즈 AC 서보 모터
200W, 키 축, 24V 브레이크, IP55 보호
| 부품 번호 | HF-KE23W1-S100 |
| 브랜드 | 미쓰비시 일렉트릭 |
| 시리즈 | MELSERVO - HF-KE 타입 |
| 원산지 | 일본 |
| 상태 | 신품 / 잉여 재고 가능 |
제품 개요
미쓰비시 HF-KE23W1-S100은 미쓰비시 일렉트릭의 HF-KE 시리즈에 속하는 200W AC 서보 모터입니다. 이 시리즈는 컴팩트하고 낮은 관성 모터로, 좁은 설치 공간에서 정밀한 위치 결정, 빠른 동적 응답 및 안정적인 제동이 필요한 소형 자동화 애플리케이션을 위해 설계되었습니다.
정격 연속 토크 0.64 Nm, 최대 정지 토크 1.9 Nm, 3,000 RPM에서 111V 3상 전원으로 작동하며 IP55 표준으로 보호되는 이 모터는 산업 기계, 포장 장비 및 범용 자동화 셀의 경량에서 중량급 축 구동에 이상적입니다.
주요 사양
| 정격 출력 | 200 W (0.2 kW) |
| 정격 토크 | 0.64 Nm |
| 정지 토크 | 1.9 Nm |
| 정격 전류 | 1.4 A |
| 최대 전류 | 4.2 A |
| 공급 전압 | 111V (3상, 200VAC 클래스) |
| 정격 속도 | 3,000 RPM |
| 축 유형 | 키가 있는 직선 축 |
| 홀딩 브레이크 | 24V DC, 스프링 작동식 |
| 방진 방수 등급 | IP55 |
| 호환 앰프 | MR-E 시리즈 |
중요한 애플리케이션을 위한 컴팩트 디자인
HF-KE 시리즈는 미쓰비시 HF 서보 모터 라인의 컴팩트한 엔드에 해당하며, 200W HF-KE23W1-S100은 전력과 크기의 최적의 균형을 제공합니다. 이 모터는 컴팩트 자동화 장비에 적합한 작은 공간을 유지하면서 위치 결정 메커니즘, 회전 인덱싱 고정 장치 및 컨베이어 장력 구동을 구동하기에 충분한 토크를 제공합니다.
정지 토크와 연속 토크의 3:1 비율은 뛰어난 가속 성능을 제공하여, 빠른 가속 및 감속이 중요한 고주기 위치 결정 애플리케이션에 이상적입니다. 낮은 관성 로터 설계는 서보 드라이브 명령에 대한 빠른 응답을 보장하여, 정확한 위치 끝점과 빠른 안정화 시간을 제공합니다.
통합 24V DC 홀딩 브레이크
스프링 작동식, 전기적으로 해제되는 24V DC 홀딩 브레이크는 전원 손실 또는 비상 정지 시 안전한 위치 유지를 제공합니다. 전원이 차단되면 브레이크가 자동으로 작동하여 축을 잠그고, 수직 축 또는 중력 부하 메커니즘에서 제어되지 않는 움직임을 방지합니다.
24V DC 브레이크 전원은 표준 자동화 제어 캐비닛 전원 레일에 원활하게 통합되며, 적절한 브레이크 회로 인터록은 드라이브 활성화 신호와 브레이크 해제를 조정하여 안전한 작동을 보장합니다.
키 축 설계
키가 있는 직선 축은 모터와 구동 부품 사이에 확실한 기계적 연결을 제공하며, 키와 커플링 클램핑 힘을 통해 토크를 전달합니다. 이 설계는 충격 하중 및 빈번한 방향 반전 시 회전 슬립 위험을 제거하여, 고주기 애플리케이션에서 안정적인 성능을 보장합니다.
IP55 보호 등급
IP55 보호는 완전한 방진 및 낮은 압력의 물줄기에 대한 내성을 보장합니다. 이 등급은 포장 홀, 조립 라인 및 우발적인 물 튀김 및 공기 중 오염이 발생할 수 있는 밀폐된 자동화 셀을 포함한 깨끗한 산업 환경에 적합합니다.
MR-E 시리즈 앰프 호환성
미쓰비시 MR-E 시리즈 서보 앰프(MR-E-20A 또는 MR-E-20AG 모델)와 함께 사용하도록 특별히 설계된 이 모터는 미쓰비시의 서보 제어 생태계와 원활하게 통합됩니다. MR-E 앰프는 아날로그 전압 명령 및 펄스 열 위치 명령 인터페이스를 모두 지원하여 다양한 제어 시스템 아키텍처를 수용합니다.
자주 묻는 질문
이 모터는 어떤 서보 앰프와 함께 작동하도록 설계되었습니까?
HF-KE23W1-S100은 미쓰비시 MR-E 시리즈 서보 앰프, 특히 MR-E-20A(표준) 또는 MR-E-20AG(네트워크 통신 지원)와 호환됩니다. 안정적인 작동을 위해 올바른 모터 유형 코드 매개변수 설정이 필수적입니다.
모터의 정지 토크는 1.9 Nm인데 연속 토크는 왜 0.64 Nm에 불과합니까?
정지 토크는 가속 피크 동안의 최대 단기 힘을 나타내고, 연속 토크는 무기한 작동을 위해 열적으로 지속 가능한 출력을 나타냅니다. 애플리케이션 설계는 RMS 토크 요구량이 연속 정격 내에 유지되도록 해야 합니다.
작동 중 24V 브레이크는 서보 드라이브와 어떻게 인터록됩니까?
브레이크는 서보 드라이브의 브레이크 제어 출력에 배선되며, 이는 축 이동 전에 브레이크 해제와 드라이브 비활성화 전에 브레이크 재활성화를 조정합니다. 이 순서는 MR-E 앰프 매개변수에 구성되며 시운전 중에 확인됩니다.
200W 정격으로 HF-KE23W1-S100을 수직 축에 사용할 수 있습니까?
예, 축 부하가 토크 및 관성 사양 내에 있는 경우 가능합니다. 통합 브레이크는 전원 손실 시 위치 유지를 처리하며, 연속 토크 요구량(중력 보상 포함)은 0.64 Nm 정격 내에 유지되어야 합니다.
IP55는 이 모터의 설치 환경에 대해 무엇을 포함하고 무엇을 포함하지 않습니까?
IP55는 완전한 방진 및 저압 물줄기에 대한 내성을 제공하여 깨끗한 산업 환경에 적합합니다. 지속적인 고압 분사, 냉각수 침수 또는 더 높은 IP 등급이 필요한 세척 조건에는 보호되지 않습니다.
