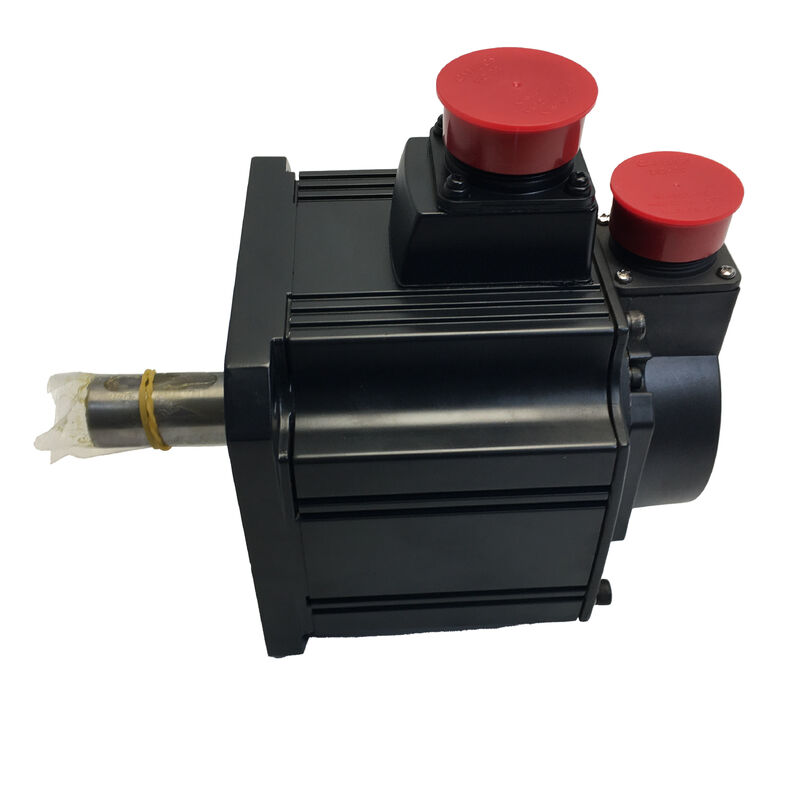

1개의 새로운 미쓰비시 서보 모터 HC-SFE152 HCSFE152

미쓰비시 HC-SFE152 | MELSERVO J2S AC 브러시리스 서보 모터 — 1.5kW, 7.16Nm, 2000rpm, 17비트 절대식, 오일 씰, 130×130mm 플랜지, IP65, MR-J2S

개요

미쓰비시 HC-SFE152는 미쓰비시 MELSERVO MR-J2S 시스템 내 HC-SF 제품군의 1.5kW AC 브러시리스 서보 모터입니다. HC-SF 전력 범위의 실용적인 중간 지점에 위치하며, 130mm 플랜지 풋프린트, 7.16Nm 정격 토크, 2000rpm 정격 속도를 제공합니다. MR-J2S 앰프 제품군이 구동하도록 설계되었으며, 17비트 절대식 엔코더와 오일 씰 조합으로 산업 현장에서 사용 가능한 모터입니다.

HC-SF 시리즈는 설계 특성상 중간 정도의 관성을 가집니다. 이는 서보 시스템에서의 작동 방식에 영향을 미칩니다.

 중간 관성 모터는 부하 변동 조건에서 저관성 모터보다 기계적으로 더 안정적인 축을 생성합니다. 부하 외란으로 인한 급격한 속도 변화에 저항하여, 공구와 공작물의 접촉 및 이탈 시 절삭력이 변하는 절삭 작업 중 더 부드러운 속도 프로파일을 제공합니다.

이것이 HC-SF 시리즈가 공작 기계 이송 축, 자재 취급 시스템 및 산업용 로봇에서 광범위하게 사용된 이유입니다. 이러한 응용 분야에서는 위치 정확도와 함께 부하 강성과 부드러운 동작 품질이 중요합니다.

7.16Nm의 정격 토크와 3:1의 피크 배율을 통해, 이 모터는 생산 기계 사이클의 지속적인 절삭 토크 요구 사항과 단시간 가속 요구 사항을 모두 충족합니다.

가속 과도 상태에서의 21.6Nm 피크 토크는 1초 미만의 시간 동안 사용할 수 있습니다. 이는 축을 급속 이송 속도로 빠르게 가속하기에 충분한 시간이며, 7.16Nm의 연속 토크는 각 패스를 통해 절삭 부하를 지탱합니다.

이 토크-속도 프로파일은 130mm 장착 플랜지와 결합하여 HC-SFE152를 MR-J2S 시대의 다양한 중형 CNC 기계에서 표준 사양으로 만들었습니다.

주요 사양

17비트 절대식 엔코더 — 해상도 및 기능

17비트 절대식 엔코더는 MR-J2S 세대를 이전 세대와 구별하는 특징 중 하나입니다. 17비트는 1회전당 2¹⁷ = 131,072개의 고유한 위치 값을 의미합니다. 이는 실제 기계에서 기계적 변속기가 위치할 수 있는 것보다 훨씬 뛰어난 해상도입니다.

실질적인 의미는 기계가 나노미터 이하의 위치를 달성한다는 것이 아니라, 서보 앰프가 이 고해상도 데이터에서 파생된 속도 추정치가 매우 부드럽고, 저해상도 엔코더가 생성하는 양자화 노이즈가 없으며, 이는 정밀 가공에서 속도 리플 및 표면 질감 변화로 나타나는 것입니다.

절대식이라는 것은 엔코더가 보정 이동 없이 전원 켜짐 시 즉시 위치를 보고한다는 것을 의미합니다.

MR-J2S 앰프는 배터리 백업 메모리를 사용하여 전원 사이클 간의 다회전 수를 추적합니다.

기계가 시작되면 앰프는 현재 엔코더 위치와 저장된 다회전 수를 읽어 정확한 절대 축 위치를 계산하고, CNC는 전원 켜짐 후 1초 이내에 올바른 축 좌표를 표시합니다.

이것이 절대식 엔코더를 최신 서보 시스템의 표준으로 만드는 작동 편의성입니다. 호밍 루틴이 없고, 기다릴 필요가 없으며, 예기치 않은 전원 손실 후 참조 오류의 위험이 없습니다.

오일 씰 및 IP65 — 실제 환경 보호

HC-SFE152의 오일 씰은 모터 전면의 회전축에 압착되는 립 씰입니다. 주요 기능은 기계의 볼 스크류 영역에서 발생하는 윤활제 에어로졸이 모터 내부, 특히 모터 후면의 엔코더 컴파트먼트로 이동하는 것을 차단하는 것입니다.

이 씰이 없으면 엔코더 디스크에 수년간 축적된 윤활제 미스트가 시간이 지남에 따라 악화되는 간헐적인 엔코더 오류의 일반적인 패턴을 생성하여 디스크 교체가 필요하게 됩니다.

IP65는 먼지와 직접적인 물줄기가 모터 본체로 들어가는 것을 방지하는 하우징 수준의 보호 기능을 추가합니다. 오일 씰과 IP65 하우징은 함께 HC-SFE152에 표준 가공 센터 환경에 대한 강력한 환경 인증을 제공합니다.

이 조합은 수중 또는 고압 직접 분사 조건에는 적합하지 않습니다. 이러한 상황에서는 최신 모터 세대에 있는 IP67이 필요하지만, 냉각수 미스트, 칩이 많은 공기 및 주기적인 기계 세척과 같은 일상적인 현실을 모터의 서비스 수명을 손상시키지 않고 처리합니다.

중간 관성 및 서보 시스템 동역학

HC-SFE152의 0.0020 kg·m² 로터 관성은 미쓰비시의 중간 관성 분류에 속합니다. 서보 시스템 설계에서 관성 매칭 기준(반사된 부하 관성 대 모터 로터 관성의 비율)은 안정적이고 잘 조정된 서보 응답을 위한 핵심 매개변수입니다. 미쓰비시는 HC-SF 시리즈에 대해 일반적으로 부하 대 로터 관성 비율이 7:1 이하가 되도록 목표로 하지만, 잘 조정된 시스템은 10:1까지의 비율에서도 허용 가능하게 작동할 수 있습니다.

0.0020 kg·m² 로터 관성을 가진 모터의 경우, 이는 커플링과 볼 스크류를 통해 모터 축으로 반사되는 기계 부품의 등가 관성이 이상적으로 약 0.014~0.020 kg·m²를 초과하지 않아야 함을 의미합니다.

일반적인 1.5kW 공작 기계 축으로, 16mm 또는 20mm 직경의 볼 스크류, 5mm 피치 및 300mm 스트로크를 가진 경우 이 범위 내에 편안하게 들어갑니다. HC-SFE152와 같은 중간 관성 모터는 이러한 응용 분야에서 표준 MR-J2S 실시간 자동 튜닝으로 본질적으로 안정적인 서보 응답을 생성하며, 때때로 저관성 모터가 변동하는 부하 조건에서 필요로 하는 수동 매개변수 조정이 필요하지 않습니다.

MR-J2S 앰프 페어링 및 케이블 선택

HC-SFE152는 MR-J2S 시리즈 앰프를 위해 특별히 설계되었습니다. 앰프 선택은 간단합니다. 최대 27A 모터 전류를 가진 경우, MR-J2S-200A(정격 연속 전류 ≥ 모터의 정격 9A, 최대 전류 처리 ≥ 27A) 또는 그 이상이면 모터의 요구 사항을 충족합니다.

MR-JH 시리즈의 엔코더 피드백 케이블(2m의 경우 MR-JHSCBL2M-H 또는 다른 길이)은 모터의 엔코더 커넥터를 앰프의 CN2 포트에 연결합니다.

HC-SFE152를 케이블 캐리어 또는 이동 브릿지를 통해 케이블이 반복적으로 구부러지는 동적 응용 분야에서 사용하는 경우, MR-JHSCBL_M-H(-H 접미사, 높은 굽힘 수명) 케이블이 올바른 선택입니다.

케이블이 한 번 라우팅되고 고정되는 정적 설치의 경우, MR-JHSCBL_M-L 표준 케이블로 충분합니다.

자주 묻는 질문

Q1: HC-SFE152는 단종되었습니다. 현재 미쓰비시 모터 중 가장 유사한 대체품은 무엇입니까?

HG-SR152(MELSERVO-J4 시리즈)가 1.5kW, 7.16Nm 정격, 2000rpm, 130mm 플랜지의 현재 생산 동등품입니다.

22비트 절대식 엔코더(4,194,304 ppr), IP67 보호 기능, MR-J4 앰프 플랫폼과의 호환성으로 HC-SFE152를 개선했습니다. J2S에서 J4로 업그레이드하려면 모터와 앰프를 모두 교체해야 합니다. J4 앰프는 J2S 모터 엔코더와 통신하지 않습니다.

기존 MR-J2S 앰프를 유지하면서 동급으로 교체하려면, 잉여 재고에서 HC-SFE152 또는 호환 가능한 HC-SFS152 변형을 구하십시오.

Q2: HC-SFE152의 엔코더 고장을 나타내는 MR-J2S 앰프 알람은 무엇입니까?

MR-J2S 앰프 전면 패널의 AL.16(엔코더 오류)은 주요 엔코더 오류 표시기입니다.

전원 켜짐 시(완전한 통신 손실을 시사함 — 먼저 MR-JHSCBL 케이블 및 커넥터를 확인하십시오) 또는 작동 중(케이블 굽힘 피로 또는 오염된 엔코더 디스크로 인한 간헐적인 통신을 시사함) 나타날 수 있습니다.

AL.17(컨트롤러 통신 오류)이 AL.16과 함께 나타날 수 있습니다. 엔코더 고장을 가정하기 전에 항상 엔코더 케이블의 양쪽 커넥터 끝을 검사하고 다시 끼우십시오. 느슨한 커넥터는 고장난 엔코더와 동일한 알람 패턴을 생성합니다.

Q3: HC-SFE152는 MR-J3 앰프와 함께 작동할 수 있습니까?

직접적으로는 불가능합니다. MR-J2S 및 MR-J3 시스템은 다른 엔코더 통신 프로토콜을 사용하며, 커넥터 핀 배열이 동일하지 않습니다.

일부 MR-J3 앰프는 4선 호환 모드를 통해 선택된 이전 HC 시리즈 모터와 함께 작동을 지원하지만, 이는 특정 매개변수 구성이 필요하며 일반적인 호환성 진술이 아닙니다. 미쓰비시의 문서화된 호환성 표 외부에서 HC-SFE152를 MR-J3 앰프와 페어링하는 것은 생산 설치에 권장되지 않습니다.

Q4: 중간 관성이 저관성 모터 사용과 비교하여 서보 튜닝에 어떤 영향을 미칩니까?

중간 관성 모터는 동일한 전력 수준에서 저관성 모터보다 더 많은 로터 질량을 가지므로, 주어진 토크 입력에 대해 속도가 더 느리게 변합니다. 이는 고주파 외란 응답을 감소시킵니다. 모터는 급격한 부하 변화에 빠르게 반응할 수 없습니다.

실제로 HC-SF 클래스의 중간 관성 모터는 MR-J2S 자동 튜닝 알고리즘이 더 많은 기계적 관성을 가지고 작동하며, 넓은 범위의 부하 조건에서 안정적인 튜닝을 생성하기 때문에 튜닝이 더 용이합니다.

저관성 모터는 더 빠르지만, 가변 부하 또는 유연성이 있는 축에서 진동을 피하기 위해 더 신중한 게인 설정이 필요합니다.

Q5: 모터는 오일 씰과 함께 IP65 등급입니다. 오일 씰에 어떤 유지보수를 수행해야 합니까?

오일 씰은 씰 립이 회전축과 미끄러지면서 시간이 지남에 따라 마모되는 소모성 부품입니다. 정상적인 연속 작업에서 오일 씰 교체는 일반적으로 장기간 사용 후 모터 오버홀(베어링 교체와 함께)의 일부로 간주됩니다.

씰 마모의 시각적 지표에는 베어링 검사 중 모터 본체 내부에서 발견되는 윤활제 오염 또는 모터 근처의 윤활 수준과 관련된 엔코더 오류가 포함됩니다.

설치 중 또는 커플링 제거가 필요한 모든 작업 중에 씰 립을 이물질로 오염시키지 않도록 주의하고, 씰 립 아래의 샤프트 표면이 긁히지 않도록 하십시오. 긁힌 샤프트 표면은 씰 상태에 관계없이 즉각적인 누출을 유발합니다.
