| 원래 장소 | 일본 |
| 브랜드 이름 | MITSUBISHI |
| 인증 | CE ROHS |
| 모델 번호 | HC-SFE152K |
부품 번호: HC-SFE152K (HC-SFS152K로도 참조됨)
브랜드: 미쓰비시 전기
시리즈: MELSERVO-J2S — HC-SF 타입
상태: 제조사 단종 — 리퍼비시 및 잉여 재고 이용 가능
상태: 리퍼비시 / 교환 / 잉여

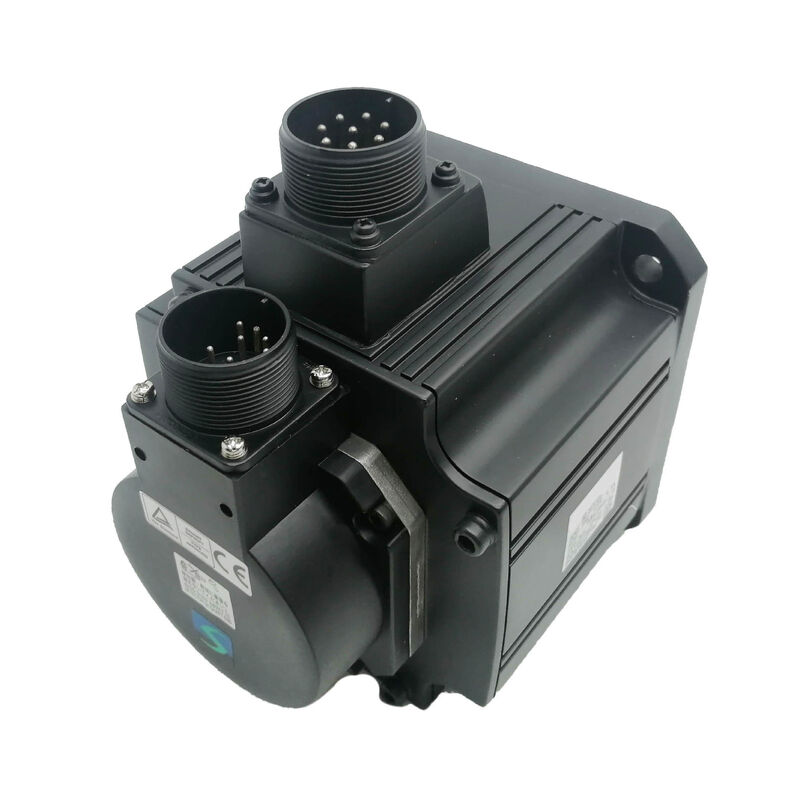

이 미쓰비시 HC-SFE152K는 미쓰비시 전기 MELSERVO-J2S 시리즈의 1.5 kW AC 브러시리스 서보 모터로, 특히 HC-SF 중관성, 중출력 모터 제품군입니다.
정격 토크 2,000 RPM에서 7.16 Nm, 최대 토크 21.6 Nm, 17비트 절대 엔코더(회전당 131,072 카운트)를 갖춘 이 모터는 지속적인 토크 정확도, 정밀한 절대 피드백, 산업 환경에서의 장기적인 신뢰성이 모두 필수적인 요구 사항인 피드 축 및 위치 결정 작업에 맞춰 설계되었습니다.
HC-SFE152K는 키드 직선 샤프트, 내장형 오일 씰, IP65 등급의 방진 방수 기능을 갖추고 있어 MELSERVO-J2S 시리즈가 설계된 공작 기계 및 생산 자동화 애플리케이션의 기계적 커플링, 샤프트 씰링 및 환경 보호 요구 사항을 충족합니다. 200VAC 클래스 전원에서 작동하며 정격 부하에서 9A, 최대 전류 27A를 소비하고 130 × 130 mm 플랜지에 장착됩니다.
미쓰비시는 이후 이 모델의 생산을 중단했습니다. J2S 플랫폼은 이후 MELSERVO 세대로 대체되었지만, J2S 장착 기계의 상당한 설치 기반이 전 세계 제조 시설에서 계속 사용되고 있으며, 신뢰할 수 있는 HC-SFE152K 교체품을 확보하는 것은 많은 운영에서 실질적이고 지속적인 유지보수 요구 사항으로 남아 있습니다.
| 매개변수 | 값 |
|---|---|
| 정격 출력 | 1.5 kW (1500 W) |
| 정격 토크 | 7.16 Nm |
| 최대 토크 | 21.6 Nm |
| 정격 전류 | 9 A |
| 최대 전류 | 27 A |
| 공급 전압 | 200VAC 클래스 |
| 정격 속도 | 2,000 RPM |
| 최대 속도 | 3,000 RPM |
| 엔코더 | 17비트 절대 (131,072 ppr) |
| 관성 모멘트 | 0.00200 kg·m² (20 kg·cm²) |
| 샤프트 타입 | 키드 직선 샤프트 |
| 씰링 | 내장형 오일 씰 |
| 방진 방수 등급 | IP65 |
| 플랜지 크기 | 130 × 130 mm |
| 치수 | H176 × W130 × D225 mm |
| 작동 온도 | 0 ~ +40°C |
| 보관 온도 | −15 ~ +70°C |
| 시리즈 | MELSERVO-J2S — HC-SF |
| 제조사 상태 | 단종 |
미쓰비시는 HC-SF 모터 타입을 중간에서 중량급 기계적 부하의 관성 특성에 맞게 설계했습니다. 이는 중간 크기의 공작 기계, 다축 머시닝 센터, 구동식 캐리지, 볼스크류 지지 테이블 또는 실제 질량을 운반하는 회전 인덱싱 메커니즘을 갖춘 자동화 장비에서 발생하는 축 관성입니다.
0.00200 kg·m²의 로터 관성은 이 모터의 부하 매칭 동작을 정의하는 수치입니다. 반사된 부하 관성이 모터 자체 관성의 합리적인 배수(일반적으로 애플리케이션에 따라 5:1 또는 10:1 비율 내)일 때, 서보 시스템은 공격적인 이득 조정 없이 안정적이고 잘 감쇠된 응답으로 속도 및 위치 루프를 닫을 수 있습니다.
HC-SF는 많은 실제 공작 기계 축 구성이 자연스럽게 들어맞는 관성 범위에 속하며, 이것이 해당 축과 함께 사용된 이유입니다.
정격 속도 1,500 RPM, 최대 3,000 RPM으로, 이 모터는 일반적인 절삭 이송 속도 범위와 비절삭 사이클 시간을 단축하는 더 빠른 이동 속도를 모두 커버합니다.
21.6 Nm의 최대 토크(정격 연속 토크의 3배)는 과도하게 큰 모터 없이 빠른 축 위치 결정에 필요한 가속 헤드룸을 제공하며, 이는 연속 열 제한 이하에서 작동합니다.
내장된 17비트 엔코더는 샤프트 회전당 131,072개의 고유 위치를 분해하고 절대 위치 데이터를 엔코더 하드웨어에 직접 저장합니다. 시작 시 MR-J2S 드라이브는 축이 먼저 기준점으로 이동할 필요 없이 현재 샤프트 위치를 읽습니다.
다축 기계에서 이는 제어 시스템이 전원이 켜지자마자 모든 J2S 장착 축의 전체 위치 정보를 갖게 된다는 것을 의미합니다. 모션이 명령되기 전입니다.
생산 환경에서 이는 보이는 것보다 더 중요합니다. 호밍 사이클은 시간이 걸립니다. 이는 교대 근무, 계획된 유지보수 시간, E-stop 복구 이벤트 및 활성 사이클을 중단하는 모든 전원 차단 시 누적되는 시간입니다.
모든 시작 시퀀스에서 호밍을 제거하는 것은 특히 매 분의 비절삭 시간이 측정 가능한 비용을 발생시키는 고생산량 기계에서 증분 엔코더 시스템에 비해 실질적인 운영상의 이점입니다.
17비트 해상도는 낮은 샤프트 속도에서 미세한 속도 분해능을 지원하여 느린 이송 속도에서의 부드러운 모션 프로파일에 기여합니다. 이는 마무리 패스, 윤곽 보간 및 저속에서의 속도 리플이 표면 품질 또는 치수 정확도에 영향을 미치는 모든 작업에 관련됩니다.
키드 직선 샤프트는 구동 부품(커플링 허브, 풀리 또는 기어박스 입력)에 확실한 기계적 연결을 제공하며, 토크 크기, 충격 하중 또는 방향 반전에 관계없이 샤프트와 상대적으로 회전할 수 없습니다.
21.6 Nm의 최대 토크를 발생시키는 1.5 kW 축 모터의 경우, 키는 선택 사항이 아니라 전달 토크와 동적 부하 프로파일이 클램핑 힘만으로는 모터의 서비스 수명 동안 안정적으로 관리할 수 있는 수준을 초과하는 모든 커플링 구성에 대한 적절한 사양입니다.
내장형 오일 씰은 작동 중인 공작 기계의 축 구동 끝에 존재하는 냉각수 미스트, 미세 금속 입자 및 일반적인 오염으로부터 샤프트 베어링을 보호합니다.
중고 모터의 씰 상태는 의미 있는 검사 항목입니다. 경화되거나 마모된 샤프트 씰은 오염 물질이 IP65 하우징 보호를 우회하여 전면 베어링에 도달하게 하며, 명백한 증상이 나타나기 전에 서서히 성능이 저하됩니다.
이는 습식 절삭 환경에서 장기간 사용된 HC-SF 모터에서 흔히 발견되는 사항 중 하나입니다.
IP65는 모터 본체를 모든 먼지 유입으로부터 밀봉하고 모든 각도에서 저압 물 분사로부터 보호합니다.
CNC 공작 기계에서 이는 절삭 작업에서의 비산, 절삭 영역의 공기 중 미스트, 공작물 로딩 중의 우발적인 유체 접촉, 그리고 활발한 냉각 가공 공정 주변에서 발생하는 일반적인 유체 이동과 같은 일상적인 냉각수 노출을 포함합니다.
HC-SF 계열은 잠수 또는 고압 냉각수 제트 환경용으로 설계되지 않았습니다. 이러한 조건의 애플리케이션은 IP67 이상의 등급을 필요로 합니다.
대부분의 CNC 공작 기계 축 위치의 경우 IP65가 적절한 사양이며 J2S 플랫폼의 오랜 서비스 역사 동안 충분한 것으로 입증되었습니다.
HC-SFE152K는 미쓰비시의 MR-J2S 시리즈 서보 앰프와 함께 사용하도록 설계되었습니다. MR-J2S 드라이브는 HC-SF 모터 타입과 17비트 절대 엔코더 프로토콜을 기본적으로 지원합니다. 이 모터 클래스에 적합한 앰프는 MR-J2S-200A이며, 모터의 1.5 kW 출력 및 9A 정격 / 27A 최대 전류 요구 사항에 맞춰져 있습니다.
MR-J2S 플랫폼은 다축 협조 시스템을 위한 SSCNET 고속 광섬유 네트워크 통신과 독립형 애플리케이션을 위한 아날로그/펄스 열 명령 입력을 모두 지원합니다. 축이 작동하기 전에 서보 앰프 매개변수는 HC-SF152 모터 사양과 일치하도록 설정해야 합니다.
모터 교체 후 서비스에 복귀하는 모든 기계에서, 축을 부하 하에 작동시키기 전에 매개변수 무결성(특히 모터 타입 코드, 엔코더 타입, 정격 전류)을 확인하는 것이 올바른 시운전 단계입니다.
모터 교체와 함께 J2S에서 J4 또는 J2S에서 J5 드라이브 업그레이드를 고려하는 시설의 경우, 세대 간 모터 호환성은 특정 앰프 구성이 필요하며 구현 전에 미쓰비시 애플리케이션 지원팀과 확인해야 합니다.
HC-SFE152K는 더 이상 제조되지 않습니다. 모든 단종된 MELSERVO 부품과 마찬가지로, 실질적인 조달 옵션은 전문 서보 모터 수리 시설의 리퍼비시된 정품, 검증된 잉여 신품 재고, 및 교환 프로그램입니다.
J2S 플랫폼의 연식을 고려할 때, 리퍼비시 품질은 공급업체마다 다릅니다. 베어링을 교체하고 부하 하에 테스트한 모터와 단순히 청소하고 재포장한 모터의 차이는 외부에서는 보이지 않습니다.
중요 생산 축의 경우, 가장 확실한 구매 접근 방식은 권선 저항, 절연 저항, 엔코더 출력 무결성 및 무부하 시운전에 대한 문서화된 테스트 결과를 제공할 수 있는 공급업체입니다. 구두 보증 및 육안 검사가 아닙니다. 이 연식의 모터에서는 이러한 테스트가 신뢰할 수 있는 수리와 6개월 후의 예기치 않은 고장 사이의 차이를 만듭니다.
Q1: HC-SFE152K와 호환되는 서보 앰프는 무엇입니까?
HC-SFE152K는 미쓰비시 MR-J2S 시리즈 서보 앰프와 함께 사용하도록 설계되었습니다. MR-J2S-200A는 이 모터의 1.5 kW 출력 및 전류 정격에 적합한 앰프입니다.
축이 작동하기 전에 올바른 HC-SF152 모터 타입 코드로 드라이브를 파라미터 설정해야 합니다. 잘못 구성된 모터 타입 파라미터를 사용하면 속도 루프 불안정 또는 드라이브 오류가 발생하며 부하 테스트 전에 해결해야 합니다.
Q2: 모터가 단종되었는데, 최신 미쓰비시 서보 모터가 직접 교체 가능한가요?
상당한 엔지니어링 작업 없이는 불가능합니다. 미쓰비시의 최신 HG-SR 또는 HG-MR 시리즈 모터는 토크 클래스는 일치할 수 있지만, 플랜지 치수, 샤프트 형상, 커넥터 핀 배열, 엔코더 프로토콜 및 드라이브 호환성은 J2S와 최신 J4/J5 세대 간에 모두 다릅니다.
세대 간 대체에는 기계적 재평가, 새 케이블링, 모터와 함께 드라이브 업그레이드가 필요합니다.
동일한 유지보수 교체를 위해서는, 전체 시스템 업그레이드가 계획되지 않은 한, 기존 MR-J2S 앰프와 함께 리퍼비시된 HC-SFE152K를 조달하는 것이 위험이 적은 경로입니다.
Q3: 17비트 절대 엔코더는 증분 엔코더에 비해 무엇을 제공합니까?
17비트 절대 엔코더는 회전당 131,072개의 지점에서 물리적으로 샤프트 위치를 저장하고 배터리 없이 해당 데이터를 유지합니다.
전원이 켜지면 드라이브는 즉시 절대 위치를 읽습니다. 호밍 사이클이 필요 없습니다. 증분 엔코더는 전원 차단 시 위치 참조를 잃고 기계가 다시 시작될 때마다 호밍 시퀀스가 필요합니다.
하루에 여러 번 시작하거나 E-stop 이벤트가 잦은 생산 기계의 경우, 호밍을 제거하여 절약되는 시간은 기계의 작동 수명 동안 상당한 생산성 이점으로 누적됩니다.
Q4: 최대 토크(21.6 Nm)가 정격 토크(7.16 Nm)보다 훨씬 높은 이유는 무엇입니까?
정격 토크는 모터가 열 제한 내에서 무기한 지속할 수 있는 연속 출력입니다. 최대 토크는 가속에 사용할 수 있는 단시간 최대값입니다. 일반적으로 빠른 축 이동 중 수 분의 1초 동안입니다.
정격 대비 3:1의 최대 토크 비율은 이 클래스의 서보 모터에 일반적이며, 연속 작동 부하에 대해 열적으로 과대 사양인 더 큰 모터 없이 빠른 위치 결정 사이클에 필요한 가속 헤드룸을 제공합니다.
Q5: 서비스에 복귀하기 전에 중고 HC-SFE152K에서 무엇을 검사해야 합니까?
3상 권선 저항을 모든 상에 대해 균형을 측정하고 절연 저항을 접지에 대해 확인합니다. 둘 다 권선 상태를 확인합니다. 샤프트를 손으로 돌려 베어링 상태를 평가합니다. 거칠거나 끌리는 느낌은 마모를 나타냅니다. 오일 씰의 입술 부분에 경화 또는 균열이 있는지 검사합니다.
엔코더 커넥터와 케이블 출구가 손상되지 않았고 부식되지 않았는지 확인합니다. 전원을 켜고 끄면서 엔코더가 안정적인 절대 위치 신호를 출력하는지 확인합니다. 벤치에서 정격 속도까지 엔코더 신호 모니터링과 함께 시운전하는 것이 생산 축에 장착하기 전에 올바른 최종 확인입니다.
