| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A660-2005-T505 |

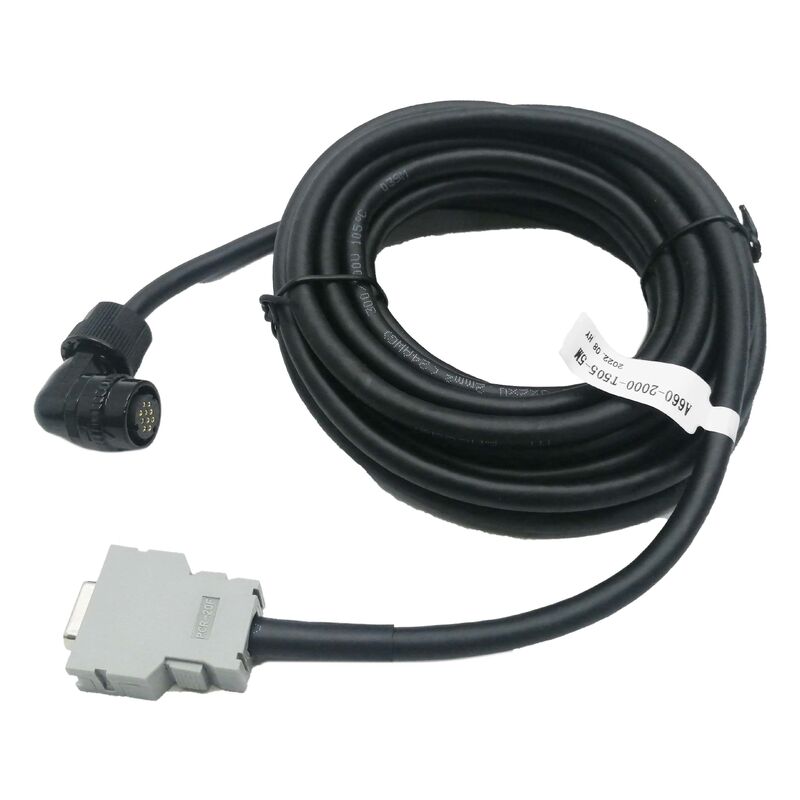

A660-2005-T505는 FANUC 펄스 코더 인코더 케이블의 각진(엘보우) 버전입니다. 기능적으로는 신호 내용, 굴곡 등급 및 내유성 측면에서 직선 커넥터 A660-2005-T506과 동일하지만 모터 끝 커넥터 본체가 케이블 축에 대해 90° 방향을 이루고 있습니다. 직선형 T506 커넥터가 케이블 본체와 일직선으로 케이블에서 빠져나오는 반면, T505 각진 커넥터는 케이블에서 직각으로 빠져나옵니다. 즉, 케이블이 축 방향이 아닌 측면으로 커넥터 하우징에서 나옵니다.
이러한 커넥터 기하학적 차이는 T505와 T506 사이의 유일한 사양 차이입니다. 둘 다 동일한 FANUC 펄스 코더 인터페이스를 동일한 FANUC SVM 증폭기 CN2 인코더 입력에 연결합니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A660-2005-T505 |
| 커넥터 유형 | 각진(엘보/90°) |
| 플렉스 등급 | 높은 유연성, 드래그 체인 등급 |
| 내유성 | 내유성 |
| 모터 커넥터 | 원형, 각진 |
| 앰프 커넥터 | 회색(Alpha iSVM용) |
| 호환 시스템 | FANUC Alpha i 및 베타 BM |
커넥터 방향 선택은 모터 펄스 코더 소켓의 사용 가능한 공간에 따라 결정됩니다.
인코더 커넥터 뒤 공간:직선형 T506 커넥터에는 모터 인코더 소켓 바로 뒤에 빈 공간(커넥터 본체와 케이블이 축 방향으로 연장될 수 있는 공간)이 필요합니다. 많은 CNC 공작 기계 설치에서 모터는 벽, 홈 또는 축 공간이 존재하지 않는 방향으로 장착됩니다.
축 공간이 제한된 경우 각진 커넥터:T505의 90° 출구는 케이블이 측면으로 나간다는 것을 의미합니다. 모터 뒤에 여유 공간이 없는 경우에도 커넥터가 펄스 코더 소켓에 완전히 장착되고 잠길 수 있습니다. 제한된 모터 장착 위치에서 T505를 사용하면 T506을 사용할 수 없는 곳에 케이블 설치가 가능합니다.
케이블 라우팅 방향:또한 각진 커넥터를 사용하면 자연스러운 케이블 라우팅 방향이 모터 샤프트 축에 수직으로 이어지는 보다 깔끔한 케이블 라우팅이 가능합니다. T505는 케이블이 커넥터에 가깝게 급격하게 구부러질 필요 없이 케이블 출구를 라우팅 방향에 맞춰 정렬합니다.
CNC 머시닝 센터 서보 축 - 제한된 모터 장착:펄스 코더 소켓 뒤의 축 간극 부족으로 인해 직선 T506을 설치할 수 없는 홈, 구조 부재 근처 또는 패널 벽에 장착된 모터.
FANUC Beta BM 서보 모터:FANUC Beta BM 모터 펄스 코더 연결을 위한 서비스 케이블로 유지 관리 문서에서 확인되었습니다. 장착 제약으로 인해 각진 커넥터가 자주 필요한 소형 서보 모터입니다.
CNC 터닝 센터 스핀들 및 피드 축:모터 설치 형상에 따라 90° 케이블 출구가 필요한 CNC 선반의 FANUC 서보 모터입니다.
FANUC 로봇 팔 축 드라이브:모터 장착 위치가 직선 커넥터 접근을 제한하는 FANUC 로봇의 공동 구동 서보 모터입니다.
Q1: A660-2005-T505와 A660-2005-T506의 차이점은 무엇입니까?
T505에는 모터 끝에 각진(90°, 엘보우) 커넥터가 있습니다. T506에는 직선형 커넥터가 있습니다. 신호 프로토콜, 플렉스 등급, 내유성, 드래그 체인 기능, 앰프 측 커넥터 등 다른 모든 사양은 동일합니다. 모터 장착 위치가 펄스 코더 소켓 뒤에 축 공간을 허용하지 않는 경우 T505를 선택하십시오. 직선 출구를 선호하거나 공간이 충분할 경우 T506을 선택하십시오.
Q2: FANUC Beta BM 모터란 무엇이며, T505 케이블을 사용하는 이유는 무엇입니까?
FANUC Beta BM 모터는 FANUC Beta 시리즈의 소형 서보 모터로, 일반적으로 저가형 CNC 기계, CNC 연삭기의 소형 서보 축 및 머시닝 센터의 보조 축 드라이브로 사용됩니다. Beta BM의 소형 폼 팩터와 소형 공작 기계 구성의 장착 제약으로 인해 각진 T505 커넥터가 더 자주 필요합니다. T505는 FANUC의 Beta BM 서보 케이블 사양에서 확인되었습니다.
Q3: A660-2005-T505의 각진 커넥터는 90°로 고정되어 있습니까, 아니면 조정 가능합니까?
T505 커넥터는 고정된 90° 각도를 가지고 있습니다. 커넥터 결합면을 기준으로 한 케이블 출구 방향은 커넥터 하우징 형상에 의해 고정되어 있으며 제조 후에는 조정할 수 없습니다. T505를 설치하기 전에 고정된 90° 출구 방향이 의도한 케이블 라우팅 경로와 일치하는지 확인하여 케이블에 압력을 가하는 커넥터 근처에 날카로운 케이블 굽힘이 발생하지 않도록 하십시오.
Q4: A660-2005-T505를 T506과 동일한 모터에 사용할 수 있습니까?
예 — T505와 T506은 동일한 전기 인터페이스를 갖춘 동일한 모터 유형(펄스 코더 인터페이스가 있는 FANUC Alpha i 및 Beta 시리즈 서보 모터)을 제공합니다. 모터 호환성은 커넥터 방향이 아닌 케이블의 전기 사양(펄스 코더 시리즈)에 따라 결정됩니다. 모터 및 장착 위치가 커넥터 방향 중 하나와 호환되는 경우 T505 및 T506을 모두 선택할 수 있습니다.
