확장 팬택 광섬유 AC 서보 모터 케이블 1m A02B-0236-K853

A02B-0236-K853 | FANUC 광섬유 케이블 어셈블리 — 1m / FSSB / 내부 캐비닛 / SVM 서보 데이지 체인

FANUC FSSB 광섬유 케이블 어셈블리(1m)

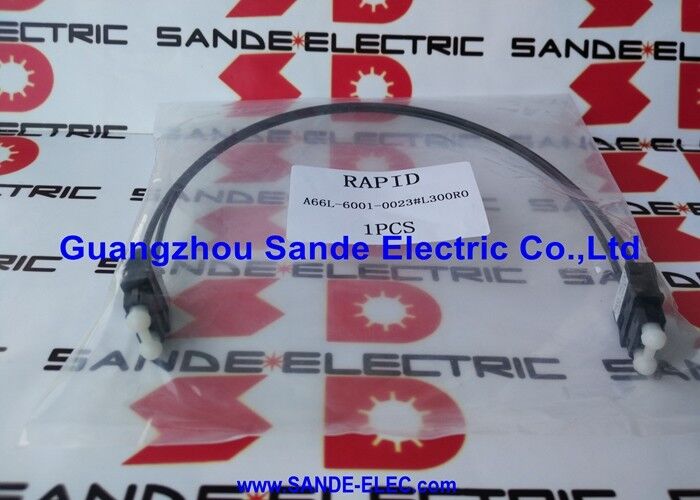

A02B-0236-K853은 캐비닛 내부 서보 모듈 상호 연결을 위한 1미터 FSSB 광섬유 케이블인 A66L-6001-0023#L1R003에 대한 FANUC의 카탈로그 번호입니다. 두 부품 번호 모두 동일한 물리적 케이블 어셈블리를 나타냅니다. 한쪽 끝에 COP10A 커넥터가 있고 다른 쪽 끝에 COP10B 커넥터가 있는 피복이 벗겨진 1미터 플라스틱 광섬유입니다.

A02B-0236 카탈로그 접두어는 A66L 시리즈와 별도로 포장되거나 카탈로그화될 때 특정 CNC 시스템 구성 요소에 사용되는 FANUC의 액세서리 카탈로그 지정입니다. 두 숫자는 조달 및 유지 관리 목적으로 직접 상호 참조됩니다.

주요 사양

FSSB — 이 케이블이 제공하는 직렬 서보 버스

FSSB(FANUC 직렬 서보 버스)는 FANUC CNC 제어 보드를 드라이브 캐비닛 내부의 서보 증폭기(SVM) 모듈에 연결하는 고속 광통신 버스입니다.

CNC 보드는 축 명령을 전송합니다.속도 설정점, 위치 참조 펄스 및 구동 활성화 신호는 각 보간 주기(일반적으로 1ms 또는 0.5ms)마다 CNC의 FSSB 출력에서 ​​체인의 첫 번째 SVM으로 이동합니다.

SVM은 인코더 피드백을 전송합니다.각 SVM은 모터 인코더 데이터, 드라이브 상태 및 오류 정보를 동일한 직렬 프레임에서 동시에 CNC에 다시 공급합니다.

데이지 체인 토폴로지:SVM 모듈은 CNC → SVM1 → SVM2 → SVM3 → ...와 같이 직렬로 연결됩니다. 각 A02B-0236-K853 케이블은 하나의 COP10A 출력을 다음 모듈의 COP10B 입력에 연결합니다. 체인의 모든 축은 순서대로 해당 위치에 따라 지정됩니다.

응용

FANUC αi 서보 시스템:αi 시리즈 서보 모듈을 사용하는 모든 FANUC CNC 머시닝 센터, 터닝 센터, 연삭기 및 기타 CNC 장비(캐비닛 내 SVM-SVM 또는 CNC-SVM 연결 세그먼트당 A02B-0236-K853 1개).

FANUC R-30iA/R-30iB/R-30iB+ 로봇 컨트롤러:FSSB를 사용하여 메인 보드를 내부 서보 증폭기 모듈에 연결하는 로봇 컨트롤러 캐비닛 — A02B-0236-K853은 로봇 컨트롤러 내부의 인접한 모듈을 연결합니다.

FANUC 16i/18i/21i/30i CNC 시스템:FSSB 데이지 체인에 SVM 모듈이 설치된 모든 CNC 제어 캐비닛.

FAQ

Q1: A02B-0236-K853은 A66L-6001-0023#L1R003과 동일합니까?

예. 두 부품 번호 모두 동일한 제품을 식별합니다. 즉, COP10A 및 COP10B 커넥터가 있는 피복 없는 1m FSSB 플라스틱 광섬유 케이블입니다. A02B-0236-K853은 특정 FANUC 시스템 액세서리 문서에 사용되는 A02B 카탈로그 번호입니다. A66L-6001-0023#L1R003은 일반 예비 부품 카탈로그에 사용되는 A66L 케이블 시리즈 번호입니다. 두 번호 모두 동일한 교체 케이블을 식별하는 데 사용될 수 있습니다.

Q2: A02B-0236-K853 FSSB 케이블의 고장 또는 파손을 나타내는 FANUC 경보는 무엇입니까?

FSSB 케이블이 분리되거나 끊어지면 CNC는 데이지 체인의 중단점부터 모든 SVM 모듈과의 통신이 끊어집니다. FANUC는 더 이상 연결할 수 없는 모든 축에 대해 서보 알람 SV0401(서보 준비 안 됨), SV5136 또는 SV5137(FSSB 통신 오류)을 생성합니다. 알람은 일반적으로 체인에서 연결할 수 없는 첫 번째 축의 이름을 지정합니다. 오류가 현지화될 때까지 해당 축 업스트림에서 CNC 방향으로 FSSB 연결을 확인합니다.

Q3: 더 짧거나 더 긴 케이블이 필요한 곳에 A02B-0236-K853(1m)을 사용할 수 있습니까?

1m 케이블은 더 짧은 케이블이 필요한 곳에 항상 사용할 수 있습니다. 남은 케이블은 캐비닛 내부에 배선되어 고정됩니다. 더 긴 케이블이 필요한 경우 적절한 더 긴 변형인 A66L-6001-0023#L2R003(2m) 이상을 주문하십시오. 광섬유 케이블은 짧게자를 수 없습니다. 광섬유 종단면 연마에는 공장 정밀 장비가 필요합니다.

Q4: A02B-0236-K853의 COP10A/COP10B 커넥터에는 어떤 유지 관리가 필요합니까?

광학 커넥터 표면은 주기적으로 검사해야 합니다. 광택이 나는 광섬유 표면이 오염되면 삽입 손실이 증가하고 결국 FSSB 통신 오류가 발생합니다. 오염된 커넥터 표면을 청소하려면 광섬유 청소 도구(적절한 광학 세척액이 포함된 보풀 없는 청소 스틱)를 사용하십시오. 맨손으로 광섬유 표면을 만지지 마십시오. 피부 오일이 광섬유 표면을 오염시키고 삽입 손실을 증가시킵니다.
