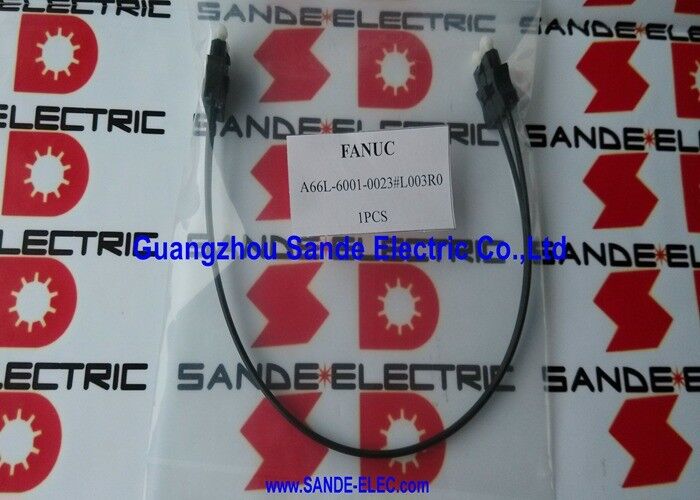

A66L-6001-0023 FANUC FSSB 광섬유 케이블 내부 캐비닛 / COP10A-COP10B / SVM 세르보 데이지 체인 / 여러 길이

FSSB 광섬유 케이블

The A66L-6001-0023 is FANUC's fiber optic cable for the FSSB (FANUC Serial Servo Bus) — the high-speed optical serial bus that transmits axis command and encoder feedback data between the FANUC CNC control unit and the servo amplifier modules inside the drive cabinet.

각 A66L-6001-0023 케이블은 하나의 COP10A 광 전송 포트에서 다음 모듈의 COP10B 광 수신 포트로 FSSB 다이지 체인의 한 세그먼트를 운반합니다.여러 A66L-6001-0023 케이블 체인 내에서 함께 전체 FSSB 통신 버스를 형성하는 시스템 내의 모든 서보 축을 서비스.

키 시리즈 정보

껍질 없는 건축물

껍질이 없는 구조로 A66L-6001-0023은 콤팩트하고 가볍게 캐비닛 내부에서 사용할 수 있습니다.

닫힌 제어실 내부의 보호된 라우팅을 위해:A66L-6001-0026 N/S 시리즈의 강화된 외부 껍질 없이는 A66L-6001-0023 케이블은 물리적으로 더 부서지기 쉽습니다.캐비닛 내부에 인접한 모듈들 사이의 보호된 라우팅, 그러나 외부 라우팅을 위한 것은 아닙니다..

외부 라우팅을 위한 것은 아닙니다:별도의 캐비닛 사이의 FANUC HSSB 연결에 대해서는 강화된 A66L-6001-0026 N/S 껍질 시리즈가 필요합니다.

신청서

FANUC αi 서버 시스템 캐비닛 배선:모든 FANUC CNC 가공 센터, 턴링 센터 및 회쇄 기계는 FSSB 통신을 갖춘 αi (또는 βi) 서보 모듈을 사용합니다.

FANUC R-30iA/R-30iB/R-30iB+ 로봇 제어기:FSSB를 이용한 로봇 컨트롤러로 메인 보드를 내부의 세르보 앰플리퍼 모듈과 연결합니다. A66L-6001-0023 단선으로 컨트롤러 캐비닛 내부의 인접 모듈을 연결합니다.

FANUC 16i/18i/21i/30i CNC 시스템:FSSB 광버스를 이용한 여러 SVM 축을 가진 CNC 제어 캐비닛은 체인의 각 축 모듈에 하나의 케이블 세그먼트가 필요합니다.

FAQ

Q1: A66L-6001-0023 (FSSB) 와 A66L-6001-0026 (HSSB) 의 차이점은 무엇입니까?

A66L-6001-0023는 SVM 모듈과 CNC 보드 사이의 서보 캐비닛 내부에서 사용되는 FSSB를 COP10A/COP10B 포트를 통해 제공합니다.A66L-6001-0026는 별도의 캐비닛 사이의 외부 연결에 사용되는 HSSB를 제공합니다., N/S 강화 된 껍질. 다른 커넥터와 응용 프로그램을 가진 다른 버스 시스템

Q2: 어떻게 내가 내 세르보 캐비닛 설치에 대한 올바른 길이 A66L-6001-0023를 선택합니까?

계획된 FSSB 체인 라우팅에서 하나의 모듈의 COP10A 포트와 다음 모듈의 COP10B 포트 사이의 물리적 거리를 측정합니다.이 거리보다 조금 더 길거나 같을 다음 표준 길이를 선택. 캐비닛에 롤 또는 묶어야 하는 과도한 케이블을 피하십시오.

Q3: 어떤 FANUC 경보 코드가 A66L-6001-0023 케이블이 고장 났는지 나타냅니다?

부러진 또는 단절된 FSSB 케이블은 CNC가 단절된 지점에서 시작하여 모든 축과의 통신을 잃게합니다.FANUC는 영향을 받는 축에 SV0401 (서보 준비되지 않은) 또는 SV5136/5137 (FSSB 통신 경보) 를 생성합니다.. FSSB 광 연결 및 케이블 상태를 검사하십시오. 가장 일반적인 장애 장소인 커넥터 입구 부근의 구부러진 섬유를 검사하십시오.

Q4: A66L-6001-0023 케이블은 표준 FSSB뿐만 아니라 FSSB-b (더 빠른) 시스템에서 사용할 수 있습니까?

후기 FANUC CNC 세대에서 FSSB-b 인터페이스는 동일한 COP10A/COP10B 포트 형식으로 더 빠른 광 통신을 사용합니다.A66L-6001-0023 케이블은 표준 FSSB와 함께 FSSB-b와 호환됩니다. 광섬유 케이블 자체는 필요한 데이터 속도에 빛을 전달합니다.특정 CNC의 연결 매뉴얼에서 선택된 케이블 길이가 FSSB-b 시스템의 최대 케이블 길이 사양 내에 있는지 확인합니다.
