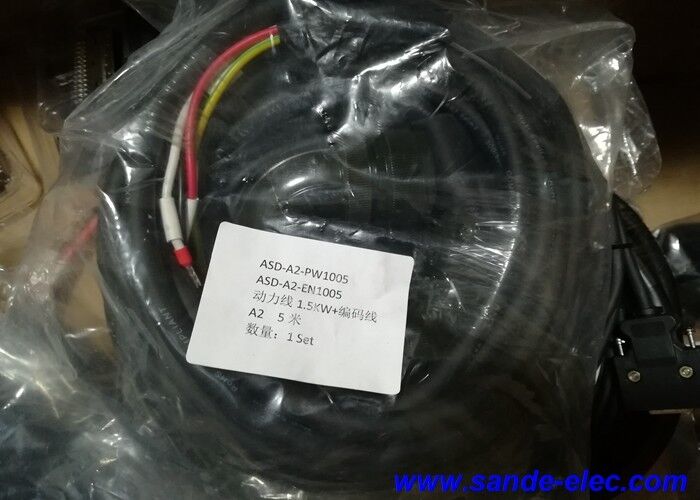

델타 RS232 서보 모터 케이블 드라이버 케이블 ASD-A2-EN1005

ASD-A2-EN1005 ∙ 델타 ASDA-A2 인코더 피드백 케이블 5m / 사전 조립 / ASDA-A2 ECMA 서버 모터 인코더

델타 ASDA-A2 세르보 시스템에 대한 인코더 피드백 케이블

ASD-A2-EN1005는 Delta Electronics의 ASDA-A2 서보 시스템 액세서리 제품군에서 5 미터 사전 조립 된 인코더 피드백 케이블입니다. This cable carries the encoder position and speed data from the ECMA series servo motor's encoder assembly to the ASDA-A2 servo drive's CN2 encoder input — the feedback loop that enables the ASDA-A2 to perform closed-loop position and velocity control of the motor.

5m에서 the ASD-A2-EN1005 serves standard servo axis installations where the ASDA-A2 drive cabinet is positioned within 5 metres of the ECMA motor — the most common drive-to-motor distance range in industrial automation and machine tool installations.

주요 사양

ASDA-A2 인코더 인터페이스

ASDA-A2 서보 시스템은 ECMA 서보 모터에 통합된 고해상도 인코더를 사용합니다.

20비트 인코더 해상도:델타 ECMA 모터는 20비트 인코더를 갖추고 있습니다.048, 576 회전 당 계산 예외적인 위치 해상도를 위해.이 고 해상도의 피드백은 ASDA-A2에 높은 정확성 CNC 및 자동화 응용 프로그램에서 필요한 정확한 위치를 달성 할 수 있습니다..

절대적인 인코더 지원:일부 ECMA 모터 변종에는 17비트 절대 엔코더 (Absolute Encoder) 가 포함되어 있다. ASD-A2-EN1005 케이블은 절대 엔코더의 멀티 턴 위치 데이터를 ASDA-A2로 전송한다.전원화 시 오프닝 없는 축 작동을 가능하게 하는.

고속 일련 인코더 데이터:인코더는 고속 일련 인터페이스를 통해 ASDA-A2에 위치 데이터를 전달합니다. ASD-A2-EN1005 케이블은 신호 저하 없이 5m 거리를 통해 이러한 일련 데이터를 안정적으로 전송합니다.

신청서

델타 ASDA-A2 CNC 기계 도구 축:ECMA 서보 모터 CNC 가공 센터, 턴링 센터 및 ASDA-A2 드라이브를 사용하는 밀링 머신

산업 자동화 위치:ASDA-A2 구동의 서보축은 ECMA 모터로 자동 조립, 재료 취급 및 정밀 위치 장비에 있습니다.

고속 포장 및 표기:ASDA-A2 및 ECMA 서보 시스템을 사용하는 서보 제어 웹 처리, 채용 및 라벨링 장비.

정밀 동작 제어:E-CAM (Electronic Cam) 및 ASDA-A2의 고급 제어 기능을 사용하는 동기화 모션 응용 프로그램회전 절단, 등록 통제.

FAQ

Q1: ASD-A2-EN1005는 다른 Delta ASDA 세로 드라이브 시리즈와 함께 사용할 수 있습니까?

ASD-A2-EN1005는 ASDA-A2 시리즈 CN2 인터페이스를 위해 설계되었습니다. 다른 델타 ASDA 드라이브 시리즈 (ASDA-B2, ASDA-A3) 는 다른 CN2 커넥터 형식 또는 인코더 인터페이스 프로토콜을 사용할 수 있습니다.이 케이블을 A2가 아닌 드라이브와 사용하기 전에 드라이브 끝 커넥터와 인코더 프로토콜이 일치하는지 델타의 servo 시스템 문서를 확인.

Q2: 고장있는 ASD-A2-EN1005 인코더 케이블을 나타내는 증상은 무엇입니까?

고장나 손상된 인코더 케이블은 ASDA-A2에 인코더 통신 경보를 발생시킨다 (특정 결함 유형에 따라 AL002, AL003, AL009 등의 오류 코드 또는 인코더 오류 코드)모터 속도의 불규칙한 피드백, 위치 카운터 오류, 또는 엔코더 신호의 완전한 손실을 유발하는 드라이브에 장애가 활성화.케이블 연결 좌석을 확인 두 끝에서 케이블을 정죄하기 전에.

Q3: ASD-A2-EN1005는 절대적 인코더를 사용하는 ECMA 모터와 호환됩니까?

델타 ASDA-A2 드라이브는 동일한 CN2 인터페이스를 통해 인크리멘탈 및 절대적 인코더 ECMA 모터 모두를 지원합니다.ASD-A2-EN1005 케이블은 같은 케이블과 커넥터를 통해 두 엔코더 타입의 데이터를 전송합니다., 케이블이 아닙니다. 절대 (17-비트) 및 인크리멘탈 (20-비트) ECMA 인코더 인터페이스는 동일한 CN2 커넥터와 동일한 ASD-A2-EN1005 케이블을 사용합니다.

Q4: 델타 ASDA-A2 시스템의 최대 인코더 케이블 길이는 무엇입니까?

델타는 ASDA-A2에 대한 최고 인코더 케이블 길이를 서보 증폭기 사용 설명서에서 지정합니다.고속 일련 인코더 인터페이스는 신호 타이밍 및 케이블 용량과 관련된 최대 케이블 길이 제약이 있습니다.표준 설치는 일부 구성에 20m 또는 더 긴 케이블을 사용합니다. 사용 중인 특정 인코더 유형에 대한 Delta의 ASDA-A2 문서를 통해 최대 길이를 확인하십시오.
