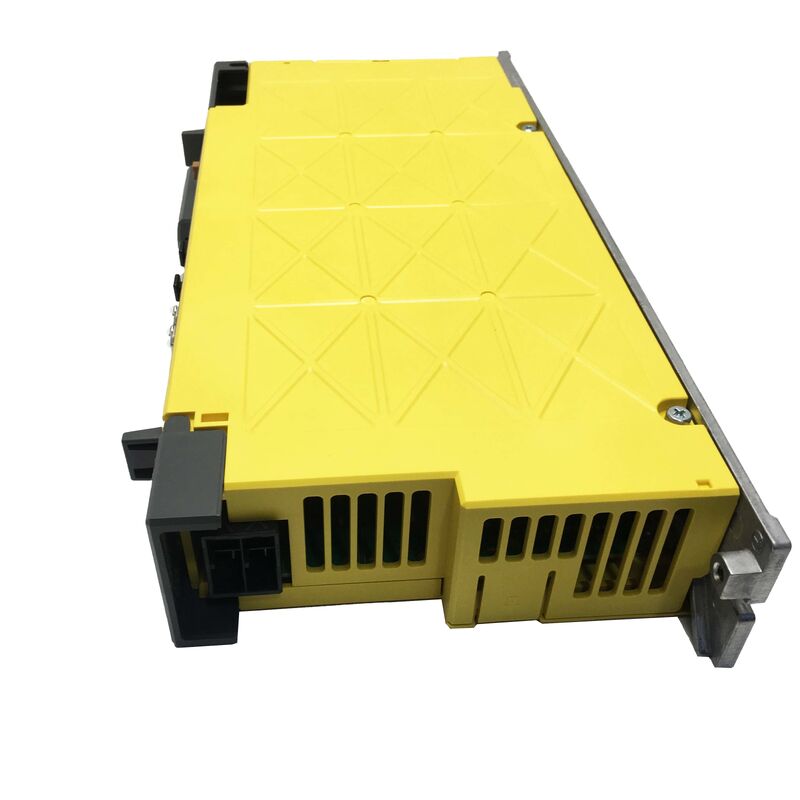

부품 번호: A06B-6240-H105 | 모델: αiSV 80-B | 시리즈: FANUC αi-B | 유형: 단축 서보 앰프 모듈 | 원산지: 일본
축 제어가 부족하면 축 제어가 아니라 책임이 됩니다. FANUC A06B-6240-H105는 FANUC의 αi-B 시리즈에 속하는 단축 AC 서보 앰프 모듈로, 모델명은 αiSV 80-B이며, 일관된 토크, 깨끗한 고속 응답 및 긴 서비스 간격이 필수적인 고부하 CNC 및 로봇 애플리케이션을 위해 제작되었습니다.
αi-B 시리즈는 FANUC의 최신 서보 아키텍처의 핵심입니다. 이전 세대에 비해 이 시리즈는 더 시원하게 작동하고, 캐비닛 공간을 덜 차지하며, 동등한 출력에 비해 전력 소비가 적습니다. FANUC는 저손실 전력 장치와 재설계된 방열 핀을 결합하여 기존 설계에 비해 앰프 설치 공간을 약 30% 줄였습니다. 실제로는 더 많은 드라이브 용량을 랙당 확보하고 밀집된 다축 캐비닛 구성에서 더 나은 열 관리를 의미합니다.
A06B-6240-H105는 두 가지 주요 배포 컨텍스트에서 사용됩니다. FANUC Series 30i, 31i 및 32i 컨트롤을 실행하는 머시닝 센터의 CNC 서보 축 드라이브로 사용되거나, 표준 6축을 초과하는 추가 서보 축이 필요한 FANUC 로봇 시스템, 특히 R-30iB 및 R-30iB Plus 컨트롤러 구성에서 보조 또는 7축 앰프로 사용됩니다. 두 역할 모두에서 고속으로 최소 지연 시간으로 축 명령을 수신하는 조정된 FSSB(FANUC Serial Servo Bus) 광섬유 통신 체인의 일부로 작동합니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A06B-6240-H105 |
| 모델 지정 | αiSV 80-B |
| 시리즈 | FANUC αi-B (알파 i-B) |
| 축 구성 | 단축 (L축) |
| 입력 전압 | 283–339 V DC |
| 입력 전류 | 19.5 A |
| 출력 전압 | 240 V AC |
| 출력 전류 (정격) | 22.5 A |
| 출력 주파수 범위 | 0–550 Hz |
| 통신 인터페이스 | FSSB (FANUC Serial Servo Bus, 광섬유) |
| 냉각 방식 | 팬 냉각 |
| 인클로저 등급 | IP20 |
| 펄스코더 백업 | 내장 커패시터 (약 10분 절대 위치 유지) |
| 호환 CNC 시스템 | FANUC Series 30i / 31i / 32i; Power Motion i-A |
| 호환 로봇 컨트롤러 | FANUC R-30iB, R-30iB Plus (보조 / 7축) |
| 호환 모터 | FANUC αi 시리즈 서보 모터 (200V 입력 클래스) |
| 원산지 | 일본 |
A06B-6240-H105는 전통적인 의미의 독립형 드라이브가 아닙니다. 조정된 FANUC 서보 시스템 내의 모듈이며, 이 시스템에 어떻게 통합되는지를 이해하는 것이 설치 절차부터 교체 전략까지 모든 것을 결정합니다.
FSSB 광섬유 통신 앰프는 FANUC의 고속 직렬 서보 버스를 통해 CNC 또는 로봇 컨트롤러와 통신하며, 이는 기존 구리 배선 대신 광섬유 케이블로 전송됩니다. 광섬유는 신호와 전력 단에 내재된 고전력 스위칭 노이즈 간의 전자기 간섭을 제거합니다. 이는 신호 및 전력 케이블이 제한된 공간을 공유하는 컴팩트한 캐비닛에서 중요합니다. 통신 주기는 이전 펄스 열 아키텍처의 데드 밴드 제한 없이 정밀한 다축 동기화를 지원할 만큼 빠르게 실행됩니다.
공유 DC 버스 아키텍처 αi-B 시리즈는 공유 DC 버스 구성을 사용합니다. αiPS-B 전원 공급 장치 모듈은 AC 입력을 정류하고 여러 서보 및 스핀들 앰프 모듈이 연결되는 공통 DC 레일을 공급합니다. A06B-6240-H105는 주 전원 AC에서 자체적으로 정류하는 대신 이 공유 버스에서 전력을 끌어옵니다. 이는 두 가지 중요한 결과를 가져옵니다. 첫째, 감속하는 축의 회생 에너지는 동일한 버스에서 가속하는 축에 의해 흡수될 수 있어 공급 장치에서 끌어오는 총 전력을 줄입니다. 둘째, 앰프 모듈을 교체할 때 전원 공급 장치를 교체할 필요가 없습니다. PSM이 정상이고 총 축 전류 요구 사항에 대해 올바르게 정격이 지정되었다고 가정합니다.
내장형 절대 펄스코더 커패시터 A06B-6240-H105 내부의 백업 커패시터는 전원 차단 후 약 10분 동안 절대 인코더 위치를 유지합니다. 이는 정상 작동 시 (앰프 모듈 자체를 교체하는 경우) 교체가 10분 이내에 완료되면 재설치 후 참조 위치 복귀가 필요하지 않음을 의미합니다. 호밍 사이클이 시간이 오래 걸리거나 고정 장치 간섭 작업이 필요한 기계의 경우, 이 기능만으로도 계획된 유지 보수 중에 상당한 시간을 절약할 수 있습니다.
팬 냉각 및 모니터링 능동 팬 냉각은 지속적인 고전류 요구 사항 하에서 전력 단을 작동 한계 내로 유지합니다. 드라이브는 팬 상태를 모니터링하고 열 차단이 발생하기 전에 팬 고장 조건을 플래그 지정할 수 있습니다. 이를 통해 유지 보수 팀은 계획되지 않은 정지 대신 개입 일정을 잡을 시간을 확보할 수 있습니다.
CNC 머시닝 센터 — 고출력 이송 축 αiSV 80-B의 80 지정은 드라이브의 전력 등급을 나타냅니다. 정격 출력 22.5A인 A06B-6240-H105는 중대형 머시닝 센터의 X, Y, Z 및 회전 축 드라이브에 적합하며, 여기서 축 추력 또는 토크 요구 사항이 40 또는 20 등급의 더 작은 앰프 변형이 제공할 수 있는 것을 초과합니다. 수평 머시닝 센터의 선형 축, 회전 팔레트 테이블 및 5축 기계의 중부하 이송 애플리케이션은 모두 이 범위의 드라이브 용량을 활용합니다.
FANUC 로봇 시스템 — 보조 축 확장 A06B-6240-H105의 가장 일반적인 설치 시나리오 중 하나는 R-30iB 또는 R-30iB Plus 컨트롤러로 제어되는 로봇 작업 셀에서 7축 또는 추가 축 앰프로 사용되는 것입니다. 트랙 시스템, 회전 포지셔너, 서보 용접 건 및 서보 구동 공구 교환기는 모두 기본 6축을 초과하는 추가 앰프 모듈이 필요합니다. A06B-6240-H105는 컨트롤러 캐비닛의 FSSB 체인에 연결되며 로봇 매개변수에서 추가 축으로 구성됩니다.
다축 유연 제조 FANUC Power Motion i-A 또는 Series 31i 컨트롤이 여러 선형 및 회전 축을 동시에 조정하는 갠트리 시스템, 트랜스퍼 머신 및 유연 제조 셀에서 A06B-6240-H105는 혼합 용량 드라이브 구성에서 고전류 축 슬롯을 채웁니다. 동일한 공유 버스에서 저토크 축을 처리하는 더 작은 αiSV 40-B 또는 αiSV 20-B 모듈과 함께 실행됩니다.
모든 αi-B 시리즈 앰프에는 실시간 상태 및 경보 정보를 제공하는 전면 패널 LED 디스플레이가 있습니다. 고장 트립 후 표시되는 경보 코드는 첫 번째이자 가장 직접적인 진단 지표입니다. A06B-6240-H105와 관련된 일반적인 코드 및 가장 빈번한 근본 원인:
경보 9 (DC 버스 과전압): DC 버스 전압이 허용 한계를 초과했습니다. 가장 흔한 원인은 회생 용량 부족입니다. 전원 공급 장치 모듈의 회생 회로가 포화되었거나 감속 램프가 정지되는 관성에 비해 너무 공격적입니다. αiPS 모듈 상태를 확인하고 애플리케이션에 빈번한 강한 감속이 포함된 경우 회생 방전 장치를 고려하십시오.
경보 6 (과전류): 출력 전류가 임계값을 초과했습니다. 모터 배선, 특히 U, V, W 연결부에서 절연 파괴, 간헐적 단락 또는 잘못된 위상 순서를 확인하십시오. 경보가 축 이동 사이클의 일정한 지점에서 나타나면 모터 자체도 확인하십시오.
경보 1 (팬 고장): 내부 냉각 팬이 멈추거나 최소 속도 임계값 이하로 느려졌습니다. 계속 작동하기 전에 팬을 교체하십시오. 적절한 냉각 없이 고전류로 작동하면 IGBT 전력 단에 열 손상이 발생할 위험이 있습니다.
경보 8 (고온): 전력 단 온도가 안전 한계를 초과했습니다. 캐비닛의 주변 온도를 확인하고, 핀이 깨끗하고 막히지 않았는지 확인하고, 팬이 작동하는지 확인하고, 실행 중인 듀티 사이클에 대해 드라이브가 정격 출력 전류를 초과하지 않는지 확인하십시오.
구매자가 이 모듈을 검색할 때 여러 형식을 사용합니다. 모두 동일한 장치를 참조합니다:
A06B-6240-H105 · A06B6240H105 · A06B-6240-H105 · AO6B-624O-HIO5 (O/0 혼동 — 일반적인 OCR 오독, 동일 제품) · FANUC αiSV 80-B · aiSV80B 앰프 · FANUC 6240 H105
결제 확인 후 1–2 영업일 이내에 오리지널 FANUC 공장 포장으로 출고됩니다. 긴급 요구 사항의 경우 특송 운송업체를 이용할 수 있습니다.
운송업체: DHL Express · FedEx International Priority · UPS · EMS · TNT 운송 기간: 특송 이용 시 대부분의 국제 목적지까지 3–7 영업일 서류: 상업 송장 및 포장 목록 표준; 요청 시 원산지 증명서 수입 관세 및 세금: 목적지에서 구매자가 지불
추적 번호는 배송이 수거되는 즉시 제공됩니다.
Q: A06B-6240-H105와 A06B-6290-H105의 차이점은 무엇입니까?
A: 둘 다 αi-B 시리즈의 단축 αiSV 80 서보 앰프 모듈이지만, 완전히 다른 전압 등급에서 작동합니다. A06B-6240-H105는 200V 입력 시리즈 변형입니다. 283–339V DC 버스를 공급하는 αiPS-B 전원 공급 장치에 연결되며 모터에 240V AC를 출력합니다. A06B-6290-H105는 400V HV (고전압) 입력 시리즈 변형입니다. 537–679V DC 버스에서 작동하며 400V AC를 출력합니다. 전기적으로 상호 교환할 수 없습니다. 설치의 전원 공급 장치 모듈과 시스템의 서보 모터 전압 등급에 따라 올바른 변형이 결정됩니다. 400V 버스에서 200V 시리즈 앰프를 사용하면 모듈이 파손됩니다.
Q: A06B-6240-H105를 FANUC R-30iA 로봇 컨트롤러의 교체품으로 사용할 수 있습니까?
A: A06B-6240-H105는 R-30iB 및 R-30iB Plus 컨트롤러와 관련된 αi-B 시리즈 아키텍처용으로 설계되었습니다. 이전 R-30iA 컨트롤러는 서보 캐비닛에서 αi 시리즈 (비-B) 앰프를 사용했습니다. 물리적 폼 팩터는 유사하지만, αi-B 시리즈는 원래 αi 시리즈에 비해 통신 타이밍 및 버스 특성이 수정되었습니다. 동일한 시스템에서 B 시리즈 및 비-B 시리즈 모듈을 혼합하는 것은 지원되는 구성이 아닙니다. 교체품 주문 전에 컨트롤러 세대와 기존 앰프 시리즈를 확인하십시오. 설치된 모듈의 접미사를 정확히 일치시키십시오.
Q: 모듈을 교체한 후 기계에 서보 경보가 표시됩니다. 무엇을 먼저 확인해야 합니까?
A: 모듈 교체 직후 서보 경보의 가장 일반적인 원인은 모터 참조 위치 데이터입니다. αi-B 시리즈에는 절대 인코더 위치를 유지하는 내장 백업 커패시터가 있지만, 전원이 차단된 상태에서 교체가 약 10분 이상 걸리면 커패시터가 방전되고 절대 위치 데이터가 손실되어 재설치 전에 참조 위치 복귀 사이클이 필요합니다. 먼저 위치 오류 또는 절대 데이터 손실 코드에 대한 CNC 또는 컨트롤러 경보 메시지를 확인하십시오. 위치 데이터와 관련 없는 경보가 표시되면 모든 FSSB 광섬유 커넥터가 완전히 장착되었는지 (앰프 및 체인의 인접 모듈 모두) 확인하고, CNC 축 매개변수 구성이 새 모듈과 일치하는지 확인하십시오.
Q: 이 앰프에 내장된 회생 저항기가 포함되어 있습니까?
A: 아니요. αi-B 시리즈 아키텍처에서 회생 에너지 처리는 개별 축 앰프 모듈이 아닌 공유 전원 공급 장치 모듈 (αiPS-B)에 의해 관리됩니다. PSM은 전체 버스의 회생을 처리합니다. PSM의 회생 용량이 애플리케이션에 충분하지 않은 경우 (일반적으로 강한 감속 중 DC 버스 과전압 경보로 표시됨), 시스템에 회생 방전 장치를 추가할 수 있습니다. αi-B 200V 시리즈의 개별 축 앰프 모듈에는 자체 회생 저항기 또는 브레이크 초퍼가 없습니다.
Q: 주문 전에 이 부품이 올바른지 어떻게 확인할 수 있습니까? 기존 모듈에서 어떤 표시를 찾아야 합니까?
A: FANUC 부품 번호는 앰프 모듈의 전면 또는 측면에 부착된 라벨에 표준 A06B-XXXX-HXXX 형식으로 인쇄되어 있습니다. 라벨에 A06B-6240-H105라고 표시되어 있으면 이 목록이 직접적인 교체품입니다. 또한 라벨의 모델 지정을 확인하십시오. αiSV 80-B라고 표시되어야 합니다. 설치된 모듈이 아닌 예비 부품 목록을 기준으로 부품을 소싱하는 경우, CNC 축 구성 매개변수 (CNC의 서보 매개변수 설정에 저장된 앰프 모델 코드)를 교차 확인하여 컨트롤러가 예상하는 드라이브 모델을 확인하십시오. 불확실한 점이 있으면 주문하기 전에 기계 모델, CNC 세대 및 캐비닛 배선 다이어그램 참조를 당사 팀과 공유하십시오.
