| 원래 장소 | 미국 |
| 브랜드 이름 | HAAS |
| 인증 | CE ROHS |
| 모델 번호 | 93-32-3551J |

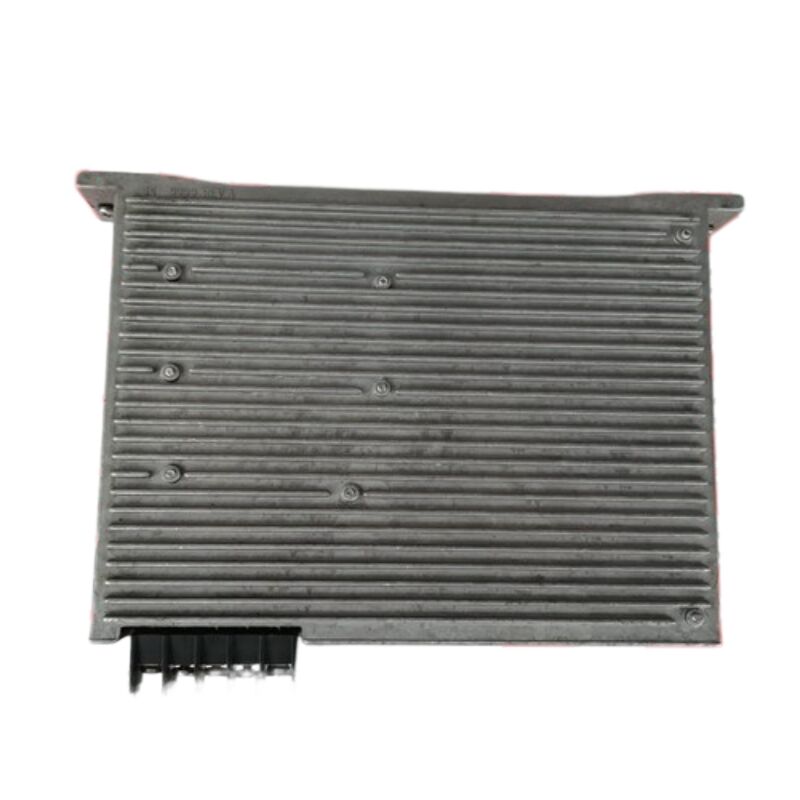

HAAS 93-32-3551J — BL 스마트 서보 앰프, 45A, NGC 축 드라이브
HAAS 93-32-3551J는 45암페어 브러시리스 스마트 서보 앰프이며, HAAS Automation의 NGC(차세대 제어) 서보 앰프 제품군 중 중간 범위의 축 드라이브 모듈입니다. HAAS 자체 부품 설명인 "AMP, 45A BL SMART"를 사용하며, 30A 모듈과 더 높은 성능의 60A 및 90A 장치 사이에 위치합니다. 이 앰프는 HAAS의 VMC 및 선반 제품군에서 가장 흔하게 사용되는 중간 부하 피드 축에 적합합니다.이 장치는 중고/잉여 상태로 제공되며 HAAS NGC 기계에서 제거된 상태로 제공됩니다. NGC 제어 HAAS 기계의 축을 비용 효율적으로 복원하려는 구매자는 이 제품이 93-32-3551J 또는 이를 대체하도록 설계된 32-3551J의 직접적인 기능적 대체품이 될 것입니다.검증된 사양
매개변수값HAAS 부품 번호
| 대체 | 32-3551J |
|---|---|
| 30A | 60A |
| 연속 출력 전류 | 45 A |
| DC 버스 입력 | ~320–340 V DC (벡터 드라이브 또는 미니밀 전원 공급 장치에서) |
| 모터 출력 | 브러시리스 서보 모터용 3상 (U / V / W) |
| 제어 인터페이스 | 디지털 통신 — NGC 제어 |
| 냉각 방식 | 수동 (방열판; 앰프 본체에 팬 없음) |
| 상태 표시등 | 녹색 LED: 전원 켜짐; 빨간색 LED: 오류 |
| 과열 트리거 | 195°F / 90°C |
| 호환 제어 | HAAS NGC (차세대 제어) |
| 상태 | 중고 |
| HAAS NGC 아키텍처에서 93-32-3551J의 위치 | HAAS NGC 기계는 각 축 앰프 모듈에 걸쳐 모션 제어를 분산하며, 각 모듈은 공유 320V DC 버스에서 전원을 공급받습니다. 이 버스는 벡터 드라이브 어셈블리(기계의 중앙 전력 변환 장치)에 의해 유지되며, 이 장치는 들어오는 3상 주 전원 공급 장치를 정류하여 안정적인 고전압 DC 레일을 생성하고 캐비닛의 모든 서보 앰프에 분배합니다. |
| 93-32-3551J는 이 레일에 직접 연결됩니다. NGC 제어가 앰프가 담당하는 축의 이동을 명령하면, 앰프의 전력 단은 이 DC 버스 에너지를 서보 모터로 가는 가변 주파수, 가변 진폭의 3상 출력으로 전환합니다. 모터 엔코더는 위치 및 속도 데이터를 피드백하여 루프를 닫고, 앰프의 제어 장치로 가는 디지털 통신 라인은 축 상태, 오류 조건 및 열 상태를 지속적으로 보고합니다. | NGC 전기 캐비닛 내에는 30A, 60A, 90A 및 이 45A 장치와 함께 네 가지 크기의 앰프가 사용됩니다. 네 가지 모두 아키텍처적으로 동일하며 동일한 논리로 작동합니다. 차이점은 순전히 전력 단의 전류 정격에 있으며, 이는 각 앰프가 지원할 수 있는 축과 모터 프레임 크기를 결정합니다. |
"BL 스마트"라는 명칭은 단순한 제품 이름이 아닙니다. 이는 이 앰프 세대를 HAAS의 이전 아날로그 앰프와 구분하는 통신 아키텍처를 나타냅니다. 스마트 앰프 설계에서 각 모듈은 NGC 제어와 실시간 디지털 데이터 링크를 유지합니다. 이 링크는 모터 명령 신호뿐만 아니라 과전류 이벤트, 버스 전압 상태, 열 부하 및 오류 코드와 같은 지속적인 진단 정보도 전달합니다.
축 오류가 발생하면 NGC 제어의 경보 디스플레이는 앰프 자체의 내부 모니터링에서 직접 소싱된 특정 코드 식별 오류를 반영합니다. 이는 기술자가 일반적인 축 오류 메시지에서 원인을 추론할 필요가 없다는 것을 의미합니다. 이러한 진단 세분성은 유지보수 담당자에게 스마트 앰프 아키텍처의 실질적인 일상적인 이점 중 하나입니다.
"BL" 접두사는 브러시리스를 의미하며, 이 앰프가 HAAS의 브러시리스 AC 서보 모터용으로 설계되었으며 해당 모터와 함께 사용되어야 함을 확인합니다. 3상 모터 연결(U, V, W)과 모터 엔코더 피드백 케이블은 모두 앰프의 전면 패널에 연결되어 설치 또는 교체 시 배선을 깔끔하게 유지하고 연결 확인을 용이하게 합니다.
내부 냉각 팬이 통합된 일부 서보 앰프와 달리 93-32-3551J는 방열판 본체를 통한 수동 열 관리를 사용합니다. NGC 전기 캐비닛은 인클로저 수준에서 공기 흐름을 처리합니다. HAAS의 서비스 설명서에는 앰프 시스템의 일부로 캐비닛 냉각 팬이 명시되어 있습니다. 이 팬은 120V AC로 작동해야 하며, 앰프 과열 조건이 조사될 때마다 기능이 확인되어야 합니다.
앰프의 과열 센서는 195°F(90°C)에서 트리거됩니다. 실제로는 캐비닛 공기 흐름이 방해받지 않는 정상적인 작업 주기에서는 이 임계값에 거의 도달하지 않습니다. 현장에서 발생하는 과열 오류는 거의 항상 막힌 통풍 경로, 고장난 캐비닛 팬 또는 열 방출을 위한 충분한 대기 시간이 없는 지속적인 고부하 작업으로 인해 발생합니다.
HAAS NGC 기계 호환성
수직 머시닝 센터 (VMC):
VF 시리즈 밀링 머신의 X, Y, Z 및 회전 축으로, 모터 크기가 45A 앰프 범위 내에 있는 경우.
ST 시리즈 선반의 Z축 및 X축 드라이브, 밀링-터닝 구성의 라이브 툴링 및 C축 방향 드라이브.
수평 머시닝 센터: 중간 전력 축 드라이브가 필요한 EC 시리즈 수평 머신의 피드 축.
회전 및 트러니언 테이블: NGC 제어와 페어링된 HRT 및 TRT 회전 제품으로, 회전 축 모터가 이 앰프의 전류 정격과 일치하는 경우.
항상 특정 기계 일련 번호의 특정 축에 대해 지정된 앰프 전류 정격을 확인하십시오. HAAS 자체 부품 조회는 이러한 이유로 일련 번호별로 색인화됩니다. 동일한 기계의 30A 또는 60A 축은 이 장치로 서비스되지 않습니다. 45A로 지정된 축만 해당됩니다.HAAS 스마트 앰프 제품군 — 전류 정격 비교
HAAS 부품 번호전류 정격
유형
| 30A | BL 스마트 | 93-32-3551J |
|---|---|---|
| 45A | 디지털 앰프 | 93-5089 |
| 60A | 교체를 위한 안전 요구 사항 | 93-5089 |
| 60A | BL 스마트 | 93-5089 |
| 90A | BL 스마트 | 93-5089 |
| 30A | 디지털 앰프 | 93-5089 |
| 45A | 디지털 앰프 | 이 앰프에 전원을 공급하는 320V DC 버스는 기계 작동 중 및 직후에 치명적인 감전 위험을 초래합니다. HAAS 자체 서비스 설명서에는 필요한 절차가 명시되어 있습니다. [전원 끄기]를 누르고 주 회로 차단기를 잠근 후, 전기 캐비닛을 열기 전에 최소 5분 동안 기다려야 합니다. 벡터 드라이브의 고전압 표시등이 완전히 꺼졌는지 확인한 후 앰프 단자 또는 버스 연결부에 접촉해야 합니다. 이 대기 시간은 선택 사항이 아닙니다. 벡터 드라이브의 버스 커패시터는 전원 제거 후에도 치명적인 저장 전하를 유지하며 몇 분에 걸쳐 점진적으로 방전됩니다. |
| HAAS는 NGC 서비스 설명서에서 최신 디지털 앰프(93-5088 시리즈)가 BL 스마트 앰프와 완전히 역호환된다고 확인했습니다. 이는 93-5089(45A 디지털 앰프)가 NGC 기계에서 93-32-3551J를 대체할 수 있으며, 스마트 앰프를 사용할 수 없는 경우에도 기계 구성에 다른 변경이 필요하지 않음을 의미합니다. | 교체를 위한 안전 요구 사항 | 이 앰프에 전원을 공급하는 320V DC 버스는 기계 작동 중 및 직후에 치명적인 감전 위험을 초래합니다. HAAS 자체 서비스 설명서에는 필요한 절차가 명시되어 있습니다. [전원 끄기]를 누르고 주 회로 차단기를 잠근 후, 전기 캐비닛을 열기 전에 최소 5분 동안 기다려야 합니다. 벡터 드라이브의 고전압 표시등이 완전히 꺼졌는지 확인한 후 앰프 단자 또는 버스 연결부에 접촉해야 합니다. 이 대기 시간은 선택 사항이 아닙니다. 벡터 드라이브의 버스 커패시터는 전원 제거 후에도 치명적인 저장 전하를 유지하며 몇 분에 걸쳐 점진적으로 방전됩니다. |
앰프를 교체할 때는 구성 요소를 분리하기 전에 항상 HAAS의 앰프 검사 보고서 체크리스트를 다운로드하여 완료하십시오. 이 구조화된 점검은 앰프 고장을 모터 단락 또는 케이블 고장과 구별합니다. 이를 해결하지 않고 교체품을 설치하면 새 장치가 즉시 손상됩니다.자주 묻는 질문
"93-" 접두사는 HAAS 부품 번호에서 재제조된 부품이 포함될 수 있음을 나타냅니다. 이는 HAAS 공식 부품 포털에 직접 명시되어 있습니다. 93-32-3551J는 단종된 원래 32-3551J의 HAAS 현재 대체 부품입니다. 두 부품은 기능적으로 상호 교환 가능합니다. 93-32-3551J는 구성 변경 없이 이전에 32-3551J를 사용했던 모든 기계 위치에 직접 설치됩니다. 대체품을 소싱할 때, 기계가 원래 어떤 변형으로 제작되었든 93-32-3551J가 올바른 현재 참조입니다.Q2: 앰프에 빨간색 오류 LED가 켜져 있습니다. 앰프를 교체해야 한다는 뜻인가요?반드시 그런 것은 아닙니다. HAAS의 서비스 설명서는 앰프를 폐기하기 전에 구조화된 오류 조사를 권장합니다. 빨간색 오류 LED는 앰프 자체 외부의 여러 조건에 의해 트리거될 수 있습니다. 예를 들어, 모터 권선 단락, 손상된 모터 전원 케이블, 과부하 이벤트를 유발한 축의 기계적 막힘 또는 벡터 드라이브 문제로 인한 낮은 버스 전압 등이 있습니다. 올바른 진단 순서는 과전류 이벤트(앰프 고장보다는 충돌을 시사함) 이전에 과부하 경보에 대한 기계의 경보 기록을 확인한 다음, 모터 또는 케이블 단락을 배제하기 위해 모터 케이블 단자와 접지 간의 저항을 확인하는 것입니다. 외부 원인을 제거한 후에만 앰프 자체를 의심해야 합니다. 해결되지 않은 모터 단락이 있는 기계에 앰프를 교체하면 교체 장치가 즉시 손상됩니다.
Q3: 93-32-3551J를 모든 HAAS 축에 사용할 수 있습니까, 아니면 원래 축 사양과 일치해야 합니까?
Q4: 이 장치는 중고로 나열되어 있습니다. 중고 93-32-3551J를 설치하기 전에 무엇을 확인해야 합니까?
먼저 육안 검사를 하십시오. 연소 흔적, 부풀거나 갈라진 커패시터, 방열판의 전력 트랜지스터 영역 주변의 열 손상, 오염된 냉각수 침입 흔적이 있는지 확인하십시오. 모터 출력 단자 블록(U/V/W)과 DC 버스 연결 지점에 아크 또는 과열 흔적이 없는지 확인하십시오. 설치 전에 모터가 분리된 상태에서 앰프의 빨간색 단자와 접지 간의 저항을 확인하십시오. 출력 단이 단락된 앰프는 거의 0의 저항을 표시하여 내부 전력 트랜지스터 고장을 나타냅니다. 장치가 육안 및 저항 검사를 통과하면 설치하고 전원을 켠 후 녹색 전원 켜짐 LED가 켜지고 준비 상태에서 오류 LED가 나타나지 않는지 확인한 후 축 모션을 명령하십시오.
Q5: 93-32-3551J는 VMC 및 선반 NGC 기계 모두와 호환됩니까?
예, 앰프 하드웨어는 기계 유형에 관계없이 동일합니다. 93-32-3551J는 45A 앰프가 지정된 모든 NGC 플랫폼 HAAS 기계에서 사용되는 범용 축 앰프 모듈입니다. VF 시리즈 수직 머시닝 센터, ST 시리즈 선반 센터, EC 시리즈 수평 머신 및 회전 테이블 축 모두 동일한 앰프 제품군을 사용합니다. NGC 제어는 디지털 통신 링크를 통해 특정 축에 대한 앰프 동작을 구성하므로 물리적 모듈 자체에는 기계 유형 제한이 없습니다. 중요한 것은 전류 정격(45A)이 특정 기계의 축 사양과 일치하는지 여부이며, 이는 일련 번호 또는 기계 전기 도면을 통해 확인됩니다.
