| 원래 장소 | 미국 |
| 브랜드 이름 | HAAS |
| 인증 | CE ROHS |
| 모델 번호 | 32-3551J |

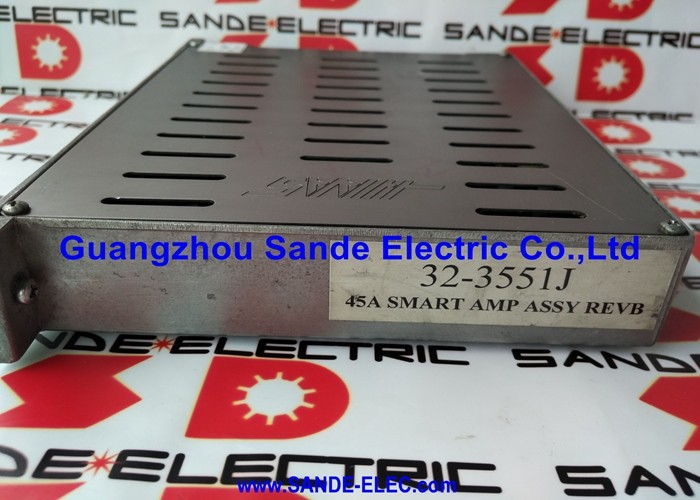

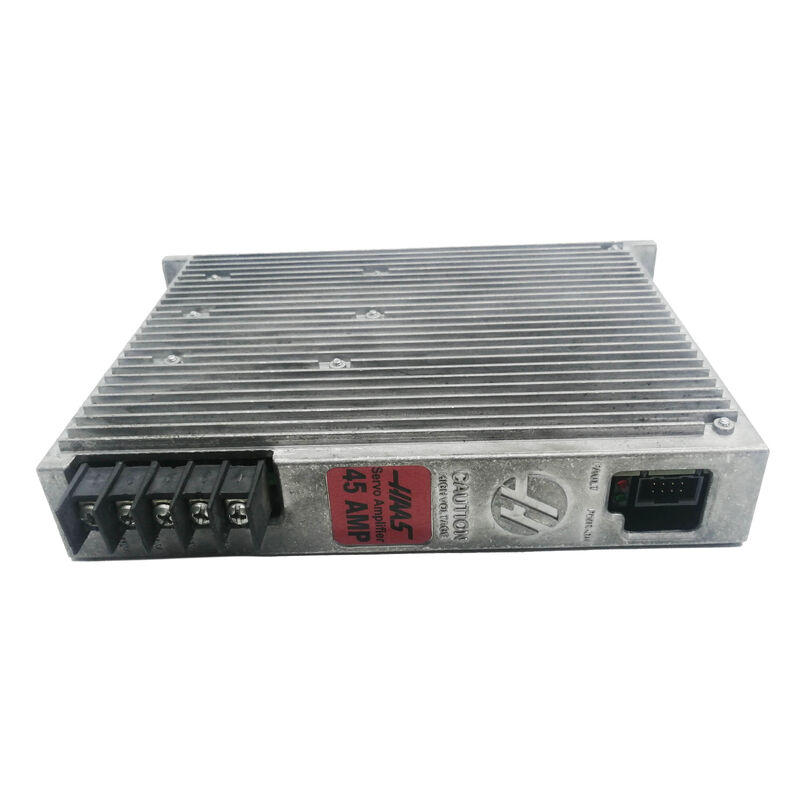

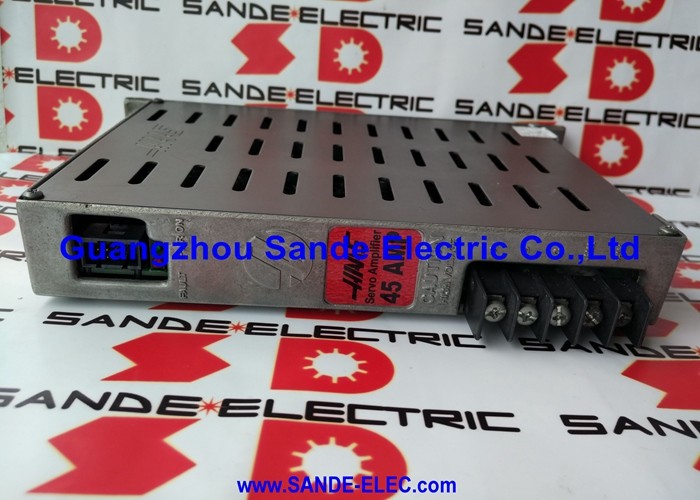

HAAS CNC 기계의 모든 축은 패널 도어 뒤에서 올바르게 작동하는 한 가지에 의존합니다: 서보 앰프. 32-3551J — 업데이트된 HAAS 부품 번호에서 93-32-3551J로도 교차 참조됨 — 은 다양한 HAAS 수직 머시닝 센터, 수평 머시닝 센터 및 터닝 센터에서 중하중 축에 할당된 45암페어 BL 스마트 앰프입니다. 차세대 제어(NGC).
이 앰프가 고장 나면 해당 축이 멈춥니다. 조깅도, 프로그램 실행도, 생산도 불가능합니다. 테스트된 교체품을 가능한 한 빨리 기계에 장착하는 것이 유일한 우선순위이며, 이것이 바로 애프터마켓 수리 및 맞춤형 교체 장치가 관련되는 지점입니다.
| 매개변수 | 세부 정보 |
|---|---|
| 부품 번호 | 32-3551J / 93-32-3551J |
| 제조업체 | HAAS Automation |
| 유형 | BL 스마트 서보 앰프 |
| 연속 출력 전류 | 45 A |
| DC 버스 입력 | 320–340 V DC (HAAS 벡터 드라이브 또는 MMPS에서) |
| 모터 출력 | 서보 모터용 3상 U/V/W |
| 제어 인터페이스 | NGC 제어와의 디지털 통신 |
| 상태 표시기 | 빨간색 LED (FAULT) / 녹색 LED (POWER ON) |
| 과열 트리거 | 195°F (90°C) |
| 최대 주변 작동 온도 | 122°F (50°C) |
| 냉각 | 수동 / 캐비닛 팬 지원 |
| 교체 대상 | 32-3551J (원본), 93-32-3551J로 대체됨 |
HAAS 기계는 중앙 집중식 전력 아키텍처를 사용합니다. 벡터 드라이브 — 또는 소형 기계의 경우 Minimill 전원 공급 장치(MMPS) — 는 들어오는 AC 라인 전압을 정류하고 제어 캐비닛을 통과하는 공유되는 320–340 V DC 버스를 생성합니다. 각 서보 앰프는 해당 버스에서 전력을 끌어와 DC 전력을 할당된 모터에 대한 정밀하게 제어되는 3상 AC 출력으로 변환합니다.
32-3551J는 앰프 랙에 장착되어 한쪽에서는 320V DC를 받고 다른 쪽에서는 서보 모터에 가변 주파수, 가변 진폭 전류를 출력합니다. NGC 컨트롤러와의 통신은 디지털 방식으로 이루어지며, 이것이 이 "스마트" 앰프를 구형 아날로그 설계와 다르게 만드는 점입니다. 앰프는 단순히 전압 명령을 따르는 것이 아니라 상태, 온도, 오류 코드 및 전류 소모량을 제어 장치에 적극적으로 보고합니다. 이 디지털 피드백 루프는 HAAS NGC 기계에서 알려진 상세한 경보 진단을 가능하게 합니다.
앰프에 오류가 발생하면 전면의 빨간색 LED가 켜지고 CNC는 일반적으로 제어 화면에 특정 서보 앰프 경보를 표시하여 해당 축을 직접 가리킵니다. 이는 진단에 유용하지만, 근본적인 수리 또는 교체 프로세스에는 여전히 기계를 완전히 차단하고 작업 시작 전에 320V DC 버스가 방전되었는지 확인해야 합니다.
93-32-3551J는 제조업체에서 단종됨으로 나열되어 있어 HAAS 공장 출하 센터(HFO)를 통한 직접 신규 조달이 모든 지역 및 재고 수준에 대해 더 이상 보장되지 않습니다. 생산 기계에서 앰프가 고장 났을 때 이는 실제 문제입니다.
애프터마켓 수리 및 품질 관리 교체 장치는 이 격차를 메웁니다. 그리고 많은 경우 OEM 재고가 있는 경우에도 더 현명한 재정적 선택입니다. 다음은 실제적인 그림입니다:
비용. 새 OEM 45A HAAS 서보 앰프는 사용 가능한 경우 일반적으로 애프터마켓 채널을 통해 $1,500–$1,750 범위에서 거래됩니다. 고장난 장치의 전문 수리는 훨씬 적은 비용으로 이루어지며 제대로 수행되면 동일한 전기 성능을 복원합니다.
속도. 전용 HAAS 테스트 장비를 유지 관리하는 전문 CNC 부품 수리 업체는 특히 북미 이외 지역에서 OEM 리드 타임을 기다리는 것보다 수리된 장치를 더 빨리 처리할 수 있습니다.
맞춤화. 수정된 기계 구성, 비표준 축 배열 또는 재제어된 기계를 실행하는 상점의 경우 애프터마켓 공급업체는 설치의 특정 전기 및 펌웨어 요구 사항과 일치하도록 교체 앰프를 소싱하고 구성할 수 있습니다. 이는 OEM 채널에서는 거의 제공되지 않는 것입니다.
예방적 부품 교체. 품질 수리 프로세스는 즉각적인 결함 수정 이상을 수행합니다. 커패시터, 게이트 드라이버 회로 및 알려진 노화 특성을 가진 기타 부품은 전문 수리 중에 능동적으로 교체되어 단순한 결함 수정으로는 달성할 수 없는 재구축된 장치의 유효 서비스 수명을 연장합니다.
모든 축 경보가 앰프 불량을 의미하는 것은 아닙니다. 32-3551J를 제거하기 전에 체계적인 점검은 시간과 비용을 절약합니다.
빨간색 FAULT LED, 축 움직임 없음. 이것은 전형적인 앰프 고장 증상이지만, 축의 기계적 막힘, 서보 모터 권선의 단락 또는 케이블 고장도 동일한 증상을 유발할 수 있습니다. 앰프 출력에서 모터 리드를 분리하고 모터 권선 저항을 접지 쪽으로 확인하십시오. 낮은 값 또는 완전한 단락은 앰프가 아닌 모터를 나타냅니다.
축이 거칠게 작동하거나 진동합니다. 대부분의 경우 이는 앰프 하드웨어 고장보다는 제어 매개변수 문제 또는 인코더 피드백 문제입니다. 앰프를 폐기하기 전에 피드백 케이블 및 커넥터를 확인하십시오.
앰프가 차갑게 유지되고 녹색 LED가 켜지지 않음. 320V DC가 버스에 공급될 때 녹색 POWER ON 표시등이 켜지지 않으면 앰프의 내부 전원 공급 장치가 고장났을 가능성이 높습니다. 이는 수리 또는 교체가 필요한 하드웨어 오류입니다.
과열 오류. 앰프의 온보드 온도 센서는 195°F(90°C)에서 트리거됩니다. 장치를 교체하기 전에 캐비닛 냉각 팬이 작동하고 올바른 120VAC 전원을 받고 있는지 확인하십시오. 냉각 팬 고장은 정상적인 앰프에 열 오류를 유발합니다.
특정 앰프가 연결될 때 DC 버스가 붕괴됨. 앰프의 단락된 출력 스테이지는 연결되는 순간 버스 전압을 낮춥니다. 버스 전압을 모니터링하면서 앰프를 하나씩 분리하면 고장난 장치를 격리할 수 있습니다.
32-3551J / 93-32-3551J는 광범위한 HAAS NGC 장착 기계에서 사용되며, 가장 일반적인 기계는 다음과 같습니다:
45A 등급은 이 앰프를 중하중 축 클래스에 속하게 합니다. 일반적으로 중형 VMC의 X, Y 또는 Z 축 또는 소형 선반의 주 회전 축입니다. 더 무거운 축은 60A 또는 90A 변형을 사용하고, 더 가벼운 보조 축은 30A 장치를 사용합니다.
서보 앰프 회로 작업에는 치명적인 DC 전압이 포함됩니다. HAAS 제어 캐비닛의 어떤 부품도 만지기 전에 주 차단기에서 기계의 전원을 완전히 끄고 최소 5분 동안 기다려 고전압 DC 버스가 방전되도록 하십시오. 진행하기 전에 벡터 드라이브 또는 MMPS의 HV 표시등이 완전히 꺼졌는지 확인하십시오. 이 단계를 절대 서두르지 마십시오.
Q1: 32-3551J와 93-32-3551J의 차이점은 무엇입니까?
이 두 부품 번호는 동일한 앰프를 나타냅니다. 93- 접두사는 현재 카탈로그 버전의 구성 요소에 적용되는 HAAS의 업데이트된 부품 번호 체계입니다. 93-32-3551J는 원래 32-3551J의 직접적인 대체품이며 모든 HAAS NGC 기계에서 완전히 상호 교환 가능합니다. 교체품을 검색할 때 두 번호 모두 동일한 제품을 반환합니다. 일부 애프터마켓 공급업체는 두 형식 중 하나를 사용하는 검색을 포착하기 위해 두 번호를 모두 나열합니다.
Q2: 애프터마켓 또는 수리된 32-3551J가 NGC 제어와 올바르게 통신합니까?
예, 장치가 올바르게 테스트되었고 펌웨어가 기계의 제어 버전과 호환되는 경우. 스마트 앰프와 NGC 제어 간의 디지털 통신 프로토콜은 하드웨어 수준이며 라이선스 또는 승인 코드에 의존하지 않습니다. 올바르게 수리된 앰프와 기능적인 통신 회로는 NGC 제어에 의해 인식되며 OEM 장치와 동일하게 작동합니다. 펌웨어 개정판이 문제가 되는 경우(일반적으로 매우 최근의 소프트웨어 업데이트가 있는 기계의 경우) 신뢰할 수 있는 공급업체는 필요한 버전을 일치시킬 수 있습니다.
Q3: 제 기계에 "축 드라이브 오류" 경보가 표시됩니다. 앰프가 실제로 문제인지 어떻게 확인할 수 있습니까?
앰프 전면의 물리적 표시기부터 시작하십시오. 녹색 POWER ON 표시등이 없거나 희미한 상태에서 빨간색 FAULT LED가 계속 켜져 있으면 앰프 하드웨어 고장을 강력하게 시사합니다. 다음으로, 앰프에서 모터 케이블을 분리하고 기계 전원을 켜십시오. 오류가 사라지면 모터 또는 케이블이 문제입니다. 모터가 분리된 상태에서 오류가 지속되고 DC 버스 전압이 정상(320–340 V DC)으로 확인되면 앰프 자체가 가장 가능성이 높은 원인입니다. 느슨한 커넥터가 상당수의 앰프 오류를 유발하므로 장치를 폐기하기 전에 앰프 커넥터 시트와 PCB의 눈에 보이는 손상을 확인하는 것이 좋습니다.
Q4: 32-3551J를 원래 다른 앰프 등급을 가졌던 축에 사용할 수 있습니까?
아니요. 앰프 등급은 기계의 축 구성과 일치해야 합니다. 45A 장치는 서보 모터 및 축 부하 요구 사항이 해당 전류 범위 내에 있는 축을 위해 설계되었습니다. 고부하 축에 낮은 등급의 앰프를 설치하면 반복적인 과전류 오류와 조기 앰프 고장이 발생합니다. 더 높은 등급의 앰프를 설치하는 것은 일반적으로 전기적으로 무해하지만, NGC 제어가 해당 축에 특정 앰프 유형을 예상하도록 구성된 경우 매개변수 관련 오류가 발생할 수 있습니다. 항상 원래 등급과 일치하는 교체 등급을 사용하십시오.
Q5: "맞춤형" 애프터마켓 교체는 실제로 무엇을 의미합니까?
대부분의 표준 HAAS NGC 기계의 경우 직접 교체 장치는 사용자 정의가 필요하지 않습니다. 설치 준비가 완료된 상태로 배송됩니다. 사용자 정의는 특정 상황에서 관련이 있습니다. 다른 서보 모터로 개조되어 다른 전류 프로파일이 필요한 기계, 원래 제어가 교체된 다축 개조 프로젝트, 비표준 전압 환경에서 작동하는 기계 또는 배송 전에 앰프에 사전 구성된 매개변수를 로드하여 현장 시운전 시간을 최소화해야 하는 설치. 애플리케이션이 표준인 경우 테스트된 재고 교체품이면 충분합니다. 수정된 기계를 실행하는 경우 주문하기 전에 공급업체와 특정 구성을 논의하십시오.
