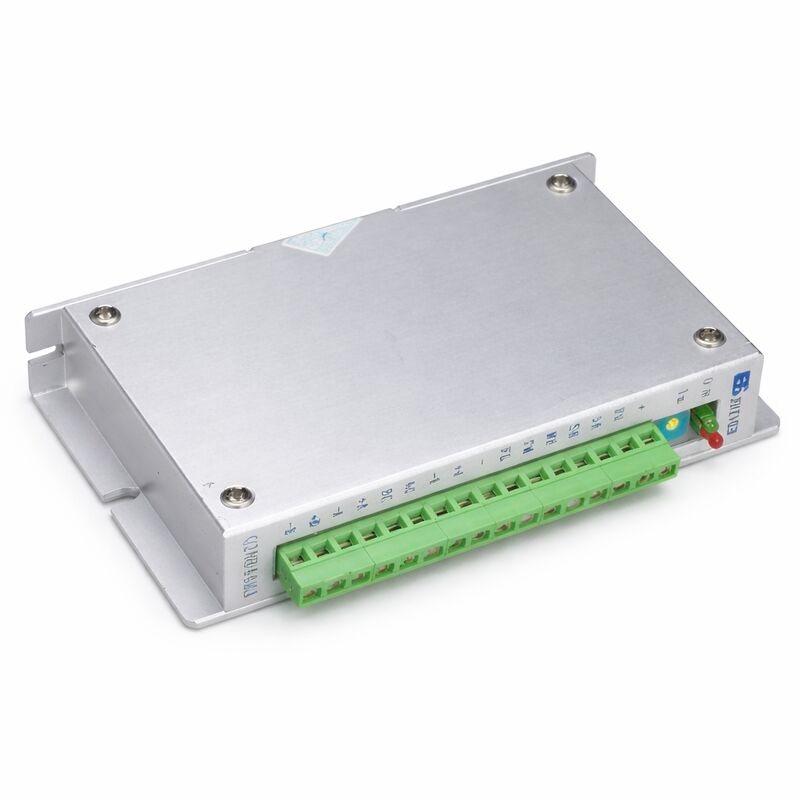

Q2HB44MA | 2상 하이브리드 스테퍼 모터 드라이버 — DC 12–40V / 0.5–4A / 최대 200개 분할 / 200kpps

소형 드라이버로 부드럽고 소음이 적은 스테퍼 제어

Q2HB44MA는 2상 하이브리드 스테퍼 모터용 정토크 마이크로스테핑 드라이버입니다. 양극성 정전류 초핑 회로는 전체 속도 범위에 걸쳐 위상 전류를 조절합니다. 그 결과 기본 스텝/방향 드라이버에 비해 모터 회전이 눈에 띄게 부드러워지고 음향 소음이 낮아졌습니다. 특히 기존 드라이버가 종종 공진을 생성하는 중간 범위 속도와 관련이 있습니다.

위상 전류는 온보드 스위치를 통해 0.5A에서 4.0A까지 지속적으로 조정 가능합니다. 드라이버는 소형 CNC 장비에 사용되는 대부분의 2상 하이브리드 스테퍼 모터를 포괄하는 직경 42mm~86mm(NEMA 17, 23 및 34 프레임 클래스)의 모터를 수용합니다.

특수 내부 제어 회로는 표준 바이폴라 절단 설계에 비해 드라이버 발열을 약 50% 줄이고 고속 토크 출력을 약 30% 향상시킵니다. 펄스 입력이 100ms 이상 정지되면 드라이버가 자동으로 권선 전류를 설정값의 약 절반으로 줄여 모터의 정지 발열을 줄입니다.

주요 사양

세분화 및 신호 인터페이스

세분화 단계는 최대 200개의 세분화까지 12개 또는 8개의 고정 기어 위치가 있는 온보드 DIP 스위치를 통해 선택됩니다. 세분화 설정이 높을수록 주어진 이동에 더 많은 펄스가 필요하지만 펄스당 더 미세한 각도 해상도와 더 부드러운 동작이 생성됩니다.

신호 입력은 5V 로직 레벨에서 광절연됩니다. 컨트롤러 신호 전압이 5V를 초과하는 경우 연결하기 전에 신호 라인과 직렬로 전류 제한 저항을 추가하십시오. 전원 공급 장치에서 DC 40V를 초과하지 마십시오. 역극성은 보호되지 않으며 드라이버를 손상시킵니다.

FAQ

Q1: Q2HB44MA는 어떤 모터를 구동할 수 있나요?

리드가 6개 또는 8개 있고 정격 전류가 4A 이하이며 외부 직경이 42mm~86mm인 2상 하이브리드 스테퍼 모터입니다. 4리드 모터는 지원되지 않습니다. 내부 제어 회로가 올바르게 작동하려면 6리드 또는 8리드 모터가 필요합니다.

Q2: 출력 전류는 어떻게 설정되나요?

온보드 DIP 스위치를 통해. 구동 전류는 스위치 조합에 의해 정의된 단계에 따라 위상당 0.5A에서 4.0A까지 조정 가능합니다. 모터의 정격 상전류에 맞게 전류를 설정하십시오. 정격 전류를 초과하면 토크가 일시적으로 증가하지만 모터가 과열되어 모터 수명이 단축됩니다.

Q3: 모터는 대략 특정 속도로 작동합니다. 무엇을 확인해야 합니까?

분할 설정을 확인하세요. 세분화 값(예: 전체 또는 절반 단계)이 너무 낮으면 중간 범위 공명 경향이 증가합니다. 세분화를 8× 이상으로 늘리고 컨트롤러의 펄스 주파수가 200kpps 제한 내에 있는지 확인하십시오. 또한 모터의 위상 저항과 인덕턴스가 드라이버의 범위 내에 있는지 확인하십시오.

Q4: Q2HB44MA에는 외부 전원 공급 장치가 필요하며, 권장되는 것은 무엇입니까?

예. 별도의 DC 전원 공급 장치가 필요합니다. 권장 범위는 12~40V DC입니다. 42~57mm 모터의 경우 일반적으로 24V DC로 충분합니다. 57~86mm 모터의 경우 더 높은 속도에서 적절한 토크를 유지하려면 36~40V DC가 권장됩니다. 규제된 공급 장치를 사용하십시오. 조정되지 않은 공급 장치는 경부하에서 최고 40V를 초과하여 드라이버를 손상시킬 수 있습니다.

Q5: 과열 표시등이 켜지면 어떻게 되나요?

드라이버가 전환을 멈추고 모터가 해당 위치를 유지하거나(정지된 경우) 동작이 중지됩니다. 온도가 50°C로 떨어지면 드라이버가 자동으로 재개됩니다. 반복되는 과열 이벤트는 부적절한 열 방출을 나타냅니다. 드라이버를 금속 패널에 장착하거나 캐비닛 공기 흐름을 개선하거나 드라이버 본체에 작은 방열판을 추가합니다.
