부품 번호: A06B-6164-H312 (#H580) ■ 패밀리: βi 서보/스핀들 통합 유닛 ■ 모델 코드: biSVSP 20/20/40-11 ■ 인터페이스: FSSB 광섬유 ■ 전압 클래스: 200V AC 입력 시리즈

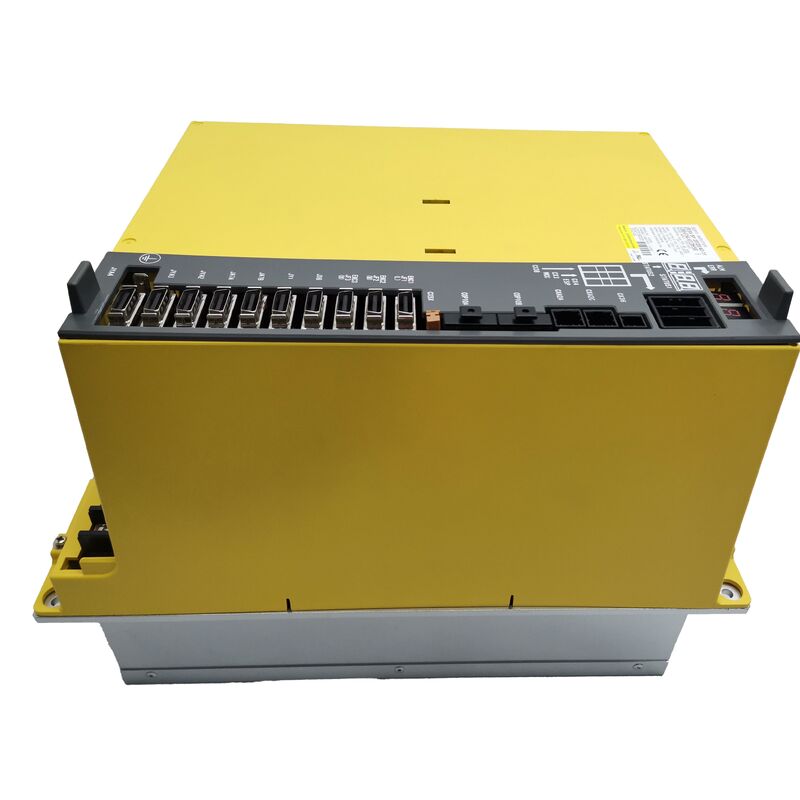

A06B-6164-H312는 FANUC의 βiSVSP(Beta i Servo/Spindle) 통합 앰프 제품군 중 중저가 모델에 속합니다. 이 제품군은 세 개의 서보 드라이브 채널과 전체 스핀들 앰프를 단일 모듈로 통합하도록 설계되었습니다. 더 높은 등급의 A06B-6164-H333이 15kW 스핀들을 사용하는 기계를 대상으로 하는 반면, H312는 소형 머시닝 센터, 컴팩트 선반 셀, 11kW 스핀들 모터와 경량~중간 부하 서보 축을 사용하는 엔트리~중급 CNC 플랫폼에 맞춰져 있습니다.
통합 유닛 형식은 6164 시리즈의 특징입니다. 별도의 다축 서보 모듈과 함께 개별 스핀들 앰프를 실행하는 대신, 이 단일 섀시는 L, M, N 축의 세 개 서보 모터에 동시에 전원을 공급하면서 스핀들을 구동합니다. 이 모든 것이 단일 주 전원 연결, 단일 DC 버스, CNC와의 단일 FSSB 광섬유 통신 채널을 통해 이루어집니다. 캐비닛 공간 제약이 있는 기계 제작자에게 이 통합은 공간 절약과 유닛 간 배선 감소로 직접 이어집니다.
통신은 FANUC의 FSSB(Fanuc Serial Servo Bus) 광섬유 링크를 통해 독점적으로 처리되므로 A06B-6164-H312는 FANUC CNC 컨트롤의 0i-D/0i-MD 세대와 호환됩니다. 이 제품은 6164-H311(7.5kW 스핀들) 및 6164-H333(15kW 스핀들)과 동일한 2세대 Beta 시리즈에 속하며, 스핀들 출력 전력 클래스와 결과적인 서보 채널 크기만 다릅니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A06B-6164-H312 (#H580) |
| 유닛 유형 | βiSVSP — 통합 서보 + 스핀들 |
| 모델 지정 | biSVSP 20/20/40-11 |
| 서보 채널 수 | 3개 (L / M / N 축) |
| 서보 피크 전류 — L 축 | 20 A |
| 서보 피크 전류 — M 축 | 20 A |
| 서보 피크 전류 — N 축 | 40 A |
| 서보 연속 전류 — L & M | 축당 6.5 A |
| 서보 연속 전류 — N | 13 A |
| 스핀들 정격 출력 | 11 kW |
| 스핀들 출력 전류 | 56 A rms |
| AC 입력 전압 | 3상, 200–240 V AC (+10% / -15%), 50/60 Hz |
| AC 입력 전류 (약) | 52 A rms |
| 제어 전원 공급 장치 | DC 24 V, 1.5 A |
| PWM 제어 방식 | 정현파, HRV2 / HRV3 |
| 통신 인터페이스 | FSSB (Fanuc Serial Servo Bus) 광섬유 |
| 냉각 | 강제 공랭식 (내장 팬) |
| 인클로저 | IP20 |
| 호환 CNC | FANUC Series 0i-D / 0i-MD / 0i-Mate-D |
FANUC βiSVSP 모델 코드의 각 숫자는 특정 의미를 가집니다:
bi — Beta i 시리즈 (FSSB 통신을 사용하는 2세대 Beta 드라이브 제품군)
SVSP — 단일 유닛에 통합된 서보 + 스핀들
20 / 20 / 40 — 각 서보 채널의 피크 전류 정격: L축 20A, M축 20A, N축 40A. L/M과 N 사이의 비대칭 크기 조정은 의도적입니다. N축 채널은 일반적으로 수직 머시닝 센터의 Z축과 같이 절삭력 및 중력 보상 요구 사항이 가장 큰 고부하 축에 할당됩니다.
11 — 11kW 연속 출력으로 정격된 스핀들 앰프 클래스.
이 명명 규칙은 H312를 동일한 6164 제품군 내에서 더 가벼운 H311(biSVSP 20/20/40-7.5, 7.5kW 스핀들)과 더 강력한 H333(biSVSP 40/40/40-15, 15kW 스핀들) 사이에 직접 배치합니다. 세 유닛 모두 동일한 3축 서보 아키텍처를 공유하지만 스핀들 출력 클래스와 해당 서보 채널 정격에서 차이가 있습니다.
세 개의 서보 채널은 FANUC의 βiS(Beta i Standard) 서보 모터용으로 설계되었습니다. L 및 M 채널의 연속 전류 정격이 6.5A이고 N 채널이 13A인 점을 감안할 때, 호환되는 서보 모터 범위는 다음과 같습니다:
βiS 22 프레임 이상의 모터는 이 유닛의 L 또는 M 채널에 할당해서는 안 됩니다. 연속 전류 요구 사항이 6.5A 정격 채널을 열 과부하 상태로 만들 수 있기 때문입니다. N축 채널은 40A 피크 및 13A 연속 용량으로, 듀티 사이클이 허용하는 경우 더 무거운 서보 부하를 수용할 수 있습니다.
11kW 스핀들 섹션은 11kW 전력 클래스의 FANUC βi 시리즈 스핀들 모터와 맞춰져 있습니다. 호환되는 스핀들 모터는 다음과 같습니다:
모든 모터-앰프 페어링과 마찬가지로, 설치 전에 적합성을 확인하기 위해 항상 모터의 명판 연속 전류와 앰프의 56A 출력을 교차 참조하십시오.
이 부품 번호를 조사하는 구매자는 A06B-6164-H312#H580을 3축 유닛이 아닌 2축 유닛(biSVSP 80/80-18)으로 설명하는 목록을 접할 수 있습니다. 이 불일치는 일부 유통업체 카탈로그의 데이터베이스 입력 오류에서 비롯된 것으로 보입니다. 6164 제품군 내의 FANUC H3xx 부품 번호 하위 시리즈는 일관되게 3축 서보 아키텍처를 따릅니다. H311, H333, H343, H364는 모두 3축 유닛이며 H312도 동일한 패턴을 따릅니다. 특정 전기 매개변수(20A/20A/40A 서보 채널, 52A 입력, 11kW 스핀들)는 3축 biSVSP 20/20/40-11 분류와 일치합니다. 구매자는 교차 참조 주문 전에 물리적 유닛에 부착된 라벨에서 모델 지정을 확인해야 합니다.
A06B-6164-H312는 FSSB 광섬유 버스를 통해 CNC와 통신하므로 0i-D 세대 제어 플랫폼으로 제한됩니다:
이 유닛은 IPM(Intelligent Power Module) 경보 감지 기능을 통합하여 내부 트랜지스터 접합부 온도를 모니터링하고 열 폭주 이벤트로 인해 PCB 손상이 발생하기 전에 오류를 보고합니다. HRV2 및 HRV3(High Response Vector) 제어 모드를 지원하여 고가속 컨투어링 이동 중 팔로잉 오차를 줄이는 더 높은 대역폭 전류 루프 성능을 가능하게 합니다.
| 형식 | 표기 |
|---|---|
| 표준 | A06B-6164-H312 |
| 전압 클래스 접미사 포함 | A06B-6164-H312#H580 |
| 하이픈 없음 | A06B6164H312 |
| OCR 변형 (6→G, 1→I) | AO6B-6I64-H3I2 |
| 모델 코드 | biSVSP 20/20/40-11 |
| 인접 저전력 유닛 | A06B-6164-H311 (7.5kW 스핀들) |
| 인접 고전력 유닛 | A06B-6164-H333 (15kW 스핀들) |
발송: 재고 유닛은 주문 후 1~2 영업일 이내에 확인 및 발송됩니다. 포장은 정전기 방지 처리와 함께 단단한 상자 안에 조밀한 폼 패딩을 사용합니다. 더 무겁거나 깨지기 쉬운 유닛은 맞춤형 목재 상자에 담아 배송합니다.
운송업체: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS — 목적지 및 배송 긴급도에 따라 운송업체 선택.
글로벌 도달: 특급 옵션은 24~48시간 내에 220개국 이상으로 배송됩니다. 표준 국제 운송은 3~7 영업일이 소요됩니다.
문서: 모든 배송에는 상업 송장과 상세 포장 목록이 포함됩니다. 수입 관세 및 목적지 국가의 세관 수수료는 구매자가 부담합니다.
Q1: A06B-6164-H312와 A06B-6164-H311의 실질적인 차이점은 무엇인가요?
둘 다 6164 βiSVSP 제품군의 3축 서보 + 스핀들 통합 유닛이며, 동일한 20/20/40 서보 채널 크기를 사용합니다. 유일한 차이점은 스핀들 출력 클래스입니다. H311은 7.5kW 스핀들 모터를 지원하는 반면, H312는 11kW로 올라갑니다. 기계의 스핀들 모터 명판에 8kW에서 11kW 연속 출력이 표시된다면 H312가 올바른 선택입니다. H311은 해당 스핀들에 비해 출력이 부족할 것이고, 다음 단계인 15kW의 H333은 과대 사양이며 비용 면에서 불필요할 수 있습니다.
Q2: N축 채널이 L 및 M 채널보다 높은 전류 정격을 갖는 이유는 무엇인가요?
biSVSP 20/20/40-11의 비대칭 서보 채널 크기 조정은 의도적인 것입니다. 이 유닛을 사용하는 대부분의 3축 머시닝 센터에서 N축 채널은 Z축(수직 이동)에 할당되며, 중력 보상 및 스핀들 헤드의 무게로 인해 더 높은 연속 전류 요구 사항을 가집니다. N 채널의 40A 피크 / 13A 연속 정격은 해당 애플리케이션에 필요한 헤드룸을 제공하며, 20A 피크 / 6.5A 연속 정격의 L 및 M 채널은 더 가벼운 X 및 Y 축을 적절하게 처리합니다.
Q3: A06B-6164-H312를 0i-D 대신 FANUC 0i-MF 컨트롤과 함께 사용할 수 있나요?
0i-MF는 0i-D 제품군과 동일한 FSSB 광섬유 서보 통신 아키텍처를 사용하므로 전기적 호환성은 일반적으로 유지됩니다. 그러나 앰프가 원래 사양보다 최신 세대 컨트롤과 페어링될 때는 항상 CNC 매개변수 설정, 특히 서보 매개변수 초기화 및 스핀들 앰프 유형 매개변수가 올바르게 설정되어야 합니다. 커미셔닝 전에 사용 중인 0i-MF 펌웨어 버전이 A06B-6164 시리즈 앰프를 지원하는지 FANUC 또는 자격을 갖춘 통합업체와 확인하십시오.
Q4: 유닛은 전원이 켜지지만 기계에 모든 축에 FSSB 통신 오류가 동시에 표시됩니다. 무엇을 먼저 확인해야 하나요?
전원 켜기 시 모든 축에 동시에 영향을 미치는 FSSB 경보는 드라이브 결함보다는 광섬유 통신 문제일 가능성이 거의 항상 높습니다. CNC 광 인터페이스와 앰프 유닛을 연결하는 광섬유 케이블의 양쪽 끝을 확인하십시오. 케이블의 물리적 손상, 푸시-핏 광 커넥터의 먼지 또는 오염을 확인하고 각 커넥터가 완전히 장착되었는지 확인하십시오. 더럽거나 부분적으로 분리된 광 커넥터는 이 증상의 가장 흔한 원인이며 앰프 자체를 건드리지 않고 해결됩니다.
Q5: 스핀들 채널이 작동하는 동안 스핀들 채널에 문제가 발생하면 이 유닛을 수리할 수 있나요?
예. A06B-6164-H312의 현장 수리는 FANUC 전문 수리 업체들 사이에서 잘 확립되어 있습니다. 스핀들 출력 스테이지는 개별 IGBT 전력 모듈을 사용하므로 스핀들 채널 고장이 서보 출력 IGBT에 영향을 미친다는 것을 자동으로 의미하지는 않습니다. 유능한 수리 시설은 네 개의 채널을 모두 독립적으로 테스트하고 고장난 전력 스테이지만 교체할 것이며, 이는 전체 모듈 교체보다 훨씬 비용 효율적입니다. 기계 가동 중단 시간이 우선 순위 제약이라면 교환 유닛이 더 빠른 경로입니다. 비용이 주요 고려 사항이라면, 결함이 있는 모듈이 수리되는 동안 기계를 다시 서비스할 수 있는 검증된 양호한 유닛을 사용할 수 있다는 전제 하에 수리가 더 나은 옵션입니다.
