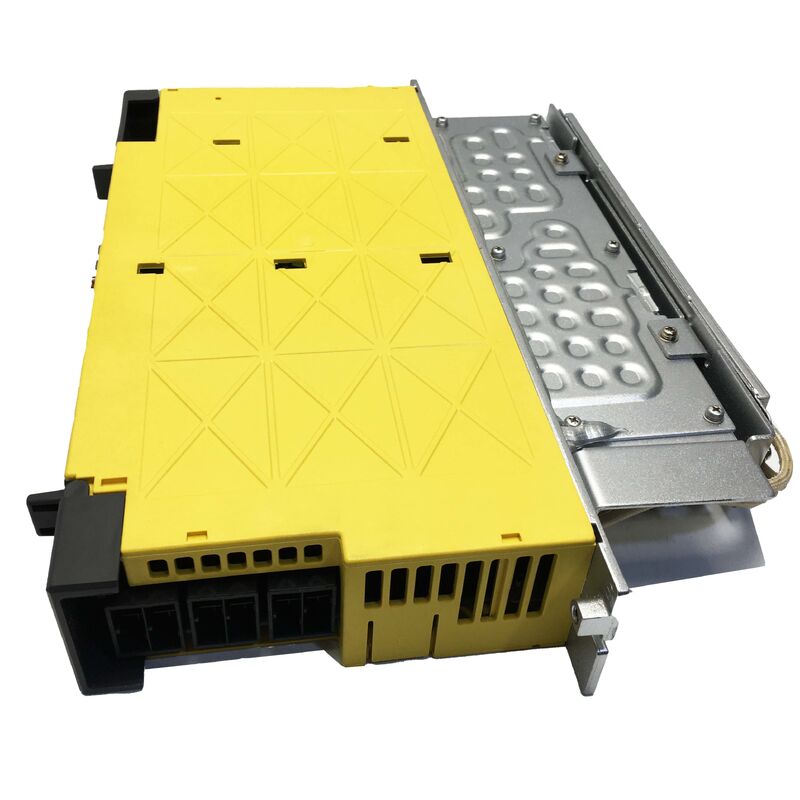

부품 번호: A06B-6160-H003 ■ 모델명: βiSV40-B ■ 유형: 단축 독립형 서보 앰프 ■ 전압 등급: 200V AC 입력 ■ 인터페이스: FSSB 광섬유
CNC 기계의 모든 축이 결합된 서보/스핀들 모듈에 깔끔하게 들어맞는 것은 아닙니다. 보조 회전 테이블, 테일스톡, 팔레트 체인저 및 고부하 단축 축은 종종 자체 전용 드라이브를 필요로 합니다. 즉, 인접 채널과 전류 헤드룸을 공유하는 대신 해당 축의 모터에 맞춰 크기가 조정된 드라이브입니다. A06B-6160-H003은 이러한 상황에 맞춰 제작되었습니다.
FANUC의 βiSV-B(Beta i Servo, B-세대) 제품군의 일부인 H003은 단일 βiS 시리즈 서보 모터를 구동하기 위해 40A 피크 출력을 제공할 수 있는 컴팩트하고 독립적인 단축 서보 앰프입니다. FSSB 광섬유 버스를 통해 CNC에 연결되며, 3상 200–240V AC 전원에서 전력을 공급받고, 외부 부품 없이 제동 에너지를 처리하는 내장형 회생 저항기를 통합합니다. 결과적으로 독립적인 고전류 서보 축이 필요한 곳이면 어디든 0i-D 또는 호환 캐비닛에 추가할 수 있는 깔끔하고 자급자족적인 드라이브 유닛입니다.
H003을 6164 시리즈의 결합된 βiSVSP 장치와 구별하는 것은 아키텍처입니다. 이것은 스핀들 채널이 없는 순수한 서보 앰프입니다. 하나의 모터를 정밀하게 구동하며 다른 것은 하지 않습니다. 단일 전용 축의 경우, 이러한 집중은 장점입니다. 전체 40A 피크 전류는 해당 축에만 속하며, 인접 채널의 공유 또는 열 상호 작용이 없습니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A06B-6160-H003 |
| 모델명 | βiSV40-B |
| 축 수 | 1 (단축) |
| 피크 출력 전류 | 40 A |
| 정격 출력 전류 | 13 A |
| 출력 전압 | 240 V AC |
| 입력 전압 | 3상, 200–240 V AC (+10% / -15%), 50/60 Hz |
| 입력 전류 | 약 14 A |
| 제어 전원 | DC 24 V |
| PWM 제어 방식 | 정현파, HRV2 / HRV3 |
| 회생 | 내장형 회생 저항기 |
| CNC 인터페이스 | FSSB (Fanuc Serial Servo Bus) 광섬유 |
| 냉각 | 자연 대류 / 강제 공기 (설치에 따라 다름) |
| 인클로저 | IP20 |
| 호환 CNC | FANUC Series 0i-D / 0i-MD / 0i-TD / 0i-Mate-D |
A06B-6160 시리즈는 컴팩트한 경하중 축부터 중하중 고관성 애플리케이션까지 모든 βiSV-B 단축 범위를 포괄하며, 모두 동일한 FSSB 인터페이스와 200V 입력 등급을 공유합니다. H003은 중상위 범위에 속합니다:
| 부품 번호 | 모델 | 피크 출력 | 연속 출력 | 일반적인 모터 프레임 |
|---|---|---|---|---|
| A06B-6160-H001 | βiSV4-B | 10 A | 2.5 A | βiS 0.5 / βiS 1 |
| A06B-6160-H002 | βiSV20-B | 20 A | 6.5 A | βiS 2 / βiS 4 / βiS 8 |
| A06B-6160-H003 | βiSV40-B | 40 A | 13 A | βiS 8 / βiS 12 / βiS 22 |
| A06B-6160-H004 | βiSV80-B | 80 A | 25 A | βiS 30 / βiS 40 |
H002를 H003으로 대체하는 것은 흔하고 손상스러운 오류입니다. H002의 20A 피크는 H003용으로 설계된 모터를 처리할 수 없어 과전류 경보 또는 IGBT 고장을 유발합니다. 항상 앰프 모델을 모터의 전류 사양에 맞춰야 하며, 물리적 외형만으로는 안 됩니다.
βiSV40-B는 13A 연속 / 40A 피크 전류 범위 내에서 FANUC의 βiS 시리즈(Beta i Standard) 서보 모터와 일치합니다:
정격 범위 내:
범위 상단:
이 전류 등급의 모든 βiS 시리즈 모터는 FANUC 직렬 펄스 코더(SPC) 또는 고해상도 절대 엔코더를 사용하며, 둘 다 βiSV40-B 제어 PCB에서 완벽하게 지원됩니다.
내장형 회생 저항기
회생을 위해 공유 PSM(전원 공급 장치 모듈)에 의존하는 αi-B 시리즈 서보 앰프와 달리, βiSV-B 시리즈는 내부 제동 저항기를 갖춘 자체 회생 회로를 통합합니다. 모터가 감속될 때 운동 에너지가 전기 에너지로 다시 변환되고 내부 저항기가 열로 소산합니다. 이 독립적인 아키텍처는 βiSV40-B가 별도의 PSM을 필요로 하지 않음을 의미합니다. 3상 전원에 직접 연결되어 캐비닛 설계를 단순화하고 독립형 축 설치를 위한 구성 요소 수를 줄입니다.
내장 저항기의 열 용량은 유한합니다. 매우 빈번한 제동 주기 또는 고속 모터에서의 긴 감속 거리가 있는 애플리케이션에서는 외부 회생 저항기를 추가해야 할 수 있습니다. 내부 저항기가 과열되면 드라이브는 저항기가 손상되기 전에 회생 경보를 발생시킵니다.
HRV2 및 HRV3 전류 루프 모드
βiSV40-B는 HRV2 및 HRV3(고응답 벡터) 전류 제어 알고리즘을 모두 지원합니다. HRV3은 더 높은 루프 업데이트 속도로 작동하여 가속-감속 전환 중 서보의 위치 추종 오차를 줄이고 윤곽 작업에서 표면 품질을 개선합니다. HRV2 또는 HRV3이 활성화되는지는 CNC에 설정된 서보 매개변수에 의해 결정됩니다. 앰프 하드웨어는 둘 다 지원하지만, HRV3을 활성화하기 전에 CNC 펌웨어 버전과 서보 모터 엔코더 유형도 호환되어야 합니다.
FSSB 광섬유 통신
드라이브는 플라스틱 광섬유를 통해 전송되는 FANUC의 직렬 서보 버스인 FSSB를 통해 CNC와 통신합니다. 광섬유 링크는 기계의 고전류 전원 케이블에서 발생하는 전자기 간섭에 대해 고유한 내성을 제공합니다. 이는 대형 모터, 아크 용접 또는 근처의 다른 EMI 소스가 있는 환경에서 상당한 실질적인 이점입니다. 장치 전면의 JOG 및 ROP 커넥터는 광학 송수신 경로를 처리합니다. 이 커넥터는 푸시핏 방식이며 단단히 장착되어야 합니다. 부분적으로 연결된 광 케이블은 시동 시 FSSB 통신 경보의 가장 빈번한 원인 중 하나입니다.
| 표기 | 형식 |
|---|---|
| 표준 | A06B-6160-H003 |
| 하이픈 없음 | A06B6160H003 |
| OCR 변형 (O→0, i→1) | AO6B-6I6O-HOO3 |
| 모델명 | βiSV40-B / Beta iSV40-B / BiSV40 |
| 하위 등급 동급 | A06B-6160-H002 (βiSV20-B) — 호환 불가 |
| 상위 등급 동급 | A06B-6160-H004 (βiSV80-B) |
발송: 재고 단위는 확인 후 1-2 영업일 이내에 발송됩니다. 각 단위는 정전기 방지 포장과 폼 라이닝된 견고한 상자 보호 기능으로 배송됩니다.
운송업체: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS
배송: 특급 옵션은 220개 이상의 국가에 24-48시간 이내에 도착합니다. 표준 국제 운송은 3-7 영업일입니다.
세관: 모든 배송에는 상업 송장 및 포장 목록이 제공됩니다. 수입 관세 및 세금은 목적 국가의 세관 규정에 따라 구매자가 지불해야 합니다.
Q1: A06B-6160-H003을 A06B-6160-H002의 드롭인 교체품으로 사용할 수 있습니까? 아니요 — 이것은 매우 중요한 구분입니다. H002는 20A 피크 출력을 가진 βiSV20-B이고, H003은 40A 피크를 가진 βiSV40-B입니다. 기계의 고장난 장치가 βiS 4 또는 βiS 8 모터와 쌍을 이루는 H002인 경우, H003을 대체하면 전기적으로 작동하지만, 서보 매개변수(특히 모터 전류 제한 및 과부하 감지 임계값)는 새 앰프 유형에 맞게 다시 초기화해야 합니다. 서보 매개변수를 업데이트하지 않고 H003을 설치하면 잘못된 전류 제한이 발생하여 모터가 손상되거나 축 동작이 불안정해질 수 있습니다. 반대 대체 — H003에 대한 H002 — 는 절대 시도해서는 안 됩니다. H002는 H003에 맞춰진 모터가 요구하는 전류를 공급할 수 없어 과전류 경보 또는 IGBT 고장을 유발하기 때문입니다.
Q2: βiSV40-B는 αi-B 시리즈 앰프처럼 별도의 전원 공급 장치 모듈(PSM)이 필요합니까? 아니요. 이것은 βiSV-B 시리즈와 αiSV-B 시리즈 간의 주요 아키텍처 차이점 중 하나입니다. A06B-6160-H003은 동반 PSM 없이 3상 200–240V AC 전원에 직접 연결됩니다. 자체 내부 정류기, DC 버스 커패시터 및 내장형 회생 저항기를 갖추고 있습니다. 반대로 αiSV-B 모듈은 별도의 αiPS-B 전원 공급 장치 모듈에서 제공하는 공유 DC 버스에서 전력을 공급받습니다. 독립형 축이 αi-B 캐비닛에 추가되는 캐비닛 설계의 경우, βiSV-B는 αi DC 버스를 활용하는 대신 자체 전용 전원 공급 장치에서 전력을 공급받을 수 있습니다.
Q3: A06B-6160-H003과 호환되는 CNC 컨트롤은 무엇입니까? βiSV40-B는 FSSB 광섬유 통신을 사용하므로 이 인터페이스를 지원하는 FANUC 컨트롤로 호환성이 제한됩니다. 확인된 호환 플랫폼에는 Series 0i-D(밀링용 0i-MD, 선삭용 0i-TD), 0i-Mate-D 및 0i-MF가 포함됩니다. 아날로그 속도 명령 또는 이전 I/O 링크 서보 인터페이스(0i-C, 16i/18i/21i 세대)를 사용하는 이전 FANUC 컨트롤은 CNC 업그레이드 없이는 이 앰프와 통신할 수 없습니다.
Q4: 이 장치로 구동되는 축에서 콜드 스타트 직후 서보 경보 5(과전류)가 표시됩니다. 가능한 원인은 무엇입니까? 콜드 스타트 시 서보 경보 5 — 모션 명령이 발행되기 전 — 는 일반적으로 배선 문제보다는 앰프 출력단의 결함을 나타냅니다. 전류가 흐르도록 명령되기 전에 과전류가 감지되기 때문입니다. 가장 일반적인 원인은 하나 이상의 IGBT 출력 트랜지스터의 단락이며, 이는 모터 케이블 절연 고장이 앰프로 전압 스파이크를 되돌려 보내거나 단순히 수년간의 열 순환 후 부품 마모로 인해 발생할 수 있습니다. 그러나 IGBT 고장을 가정하기 전에 앰프 출력에서 모터 전원 케이블(U/V/W)을 분리하고 다시 전원을 켜십시오. 모터가 분리된 상태에서 경보가 해제되면 모터 권선 절연 또는 모터 케이블에 결함이 있는 것입니다. 앰프 자체에는 문제가 없습니다.
Q5: 이 장치의 내장형 회생 저항기가 정상 작동 중 눈에 띄게 뜨거워집니다. 이것이 예상되는 일이며, 언제 우려해야 합니까? 감속 주기 중 회생 저항기에서 약간의 열이 발생하는 것은 완전히 정상입니다. 제동 에너지를 소산시키는 역할을 합니다. 우려되는 임계값은 저항기 표면이 인접한 배선 절연에 불이 붙을 위험이 있을 정도로 뜨거워지거나, 드라이브가 회생 과열 경보(일반적으로 저항기 열 보호가 트리거되었음을 나타냄)를 발생시키기 시작할 때입니다. 이는 제동 작업의 듀티 사이클이 저항기의 열 용량을 초과할 때 발생합니다. 경보가 반복적으로 나타나면 CNC 프로그램에서 감속 시간 상수를 늘리거나(제동 에너지를 더 긴 기간에 걸쳐 분산), 최대 축 속도를 줄이거나, 외부 회생 저항기를 추가하여 열 부하를 공유하는 것이 옵션입니다. 방열판에 먼지가 쌓이는 등 장치 주변의 공기 흐름을 제한하면 조기 열 차단이 발생하므로 정기적인 청소를 통해 해결해야 합니다.
