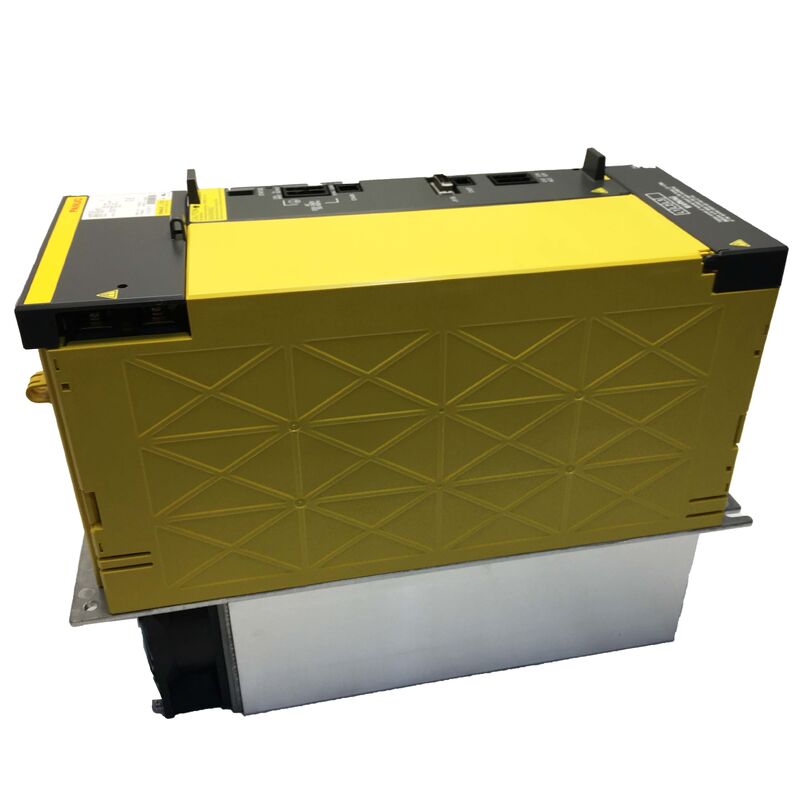

부문 번호: A06B-6142-H022 (#H580) (시리즈: αi SP (B2형 인터페이스) 모델: αiSP 22 / AiSP-22) (전압급: 200V 입력) 상태: 새 원본
A06B-6142-H022은 FANUC의 1세대 αi (Alpha i) 시리즈의 22kW 스핀들 증폭기입니다.16i/18i/21i CNC 세대의 FANUC 공작기계로 확고히 배치되는 B형 인터페이스 지정그것은 순수한 스핀드 드라이브 모듈입니다결합 축 기능이 없습니다. αi 시리즈의 단일 스핀드 모터를 고 사이클 생산 가공이 요구하는 정확성과 신뢰성으로 제어하도록 설계되었습니다..
FANUC 스핀들 증폭기 계통에서 이 장치가 어디에 위치하는지 확인하는 것은 주문하기 전에 중요합니다.αi SP 타입 B 시리즈 (A06B-6142-xxxx) 는 원래 αi 스핀들 가족의 두 번째 세대 커넥터 변종입니다., A형 (A06B-6141-xxxx) 의 후속자. 둘 다 16i/18i/21i 컨트롤을 대상으로 한 1세대 αi 드라이브입니다. 그들은 나중에 αiSP-B 시리즈 (A06B-6220/6222-xxxx) 와 구별됩니다.FSSB 광섬유 통신을 이용하고 0i-D/30i/31i 생성 제어기를 목표로 하는기계에 설치 된 CNC 제어 시리즈를 알고 어떤 가족이 적용되는지 결정합니다 두 가지를 혼동하는 것은이 부품 번호에 대한 가장 일반적인 공급 오류입니다.
모든 αi 시리즈 스핀들 모듈처럼, A06B-6142-H022는 동반 αiPS 전원 공급 모듈에 의해 제공되는 공유 DC 버스에서 작동합니다.3단계 전류 전류가 아닌 정렬 및 조절된 DC 레일에서 직접전원 전원 보드와 제어 PCB는 하나의 플러그인 차시 안에 배치되어 있으며, 필요하다면 각 보드가 독립적으로 교체 될 수 있습니다.
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | A06B-6142-H022 (#H580) |
| 시리즈 | αi SP 1세대 알파 i |
| CNC 인터페이스 타입 | B형 (B2형) |
| 전압 클래스 | 200V 입력 시리즈 (#H580) |
| DC 버스 입력 전압 | 전류 283V 339V |
| 스핀드 전력 등급 | 약 25kW |
| 가등식 출력 전압 | 240V AC, 3단계 |
| 가등식 출력 전류 | 95A |
| 건축물 | 공유 DC 버스 (αiPS PSM 요구) |
| PCB 함량 | 전력 보드 + 스핀들 제어 PCB |
| 장막 | IP20 |
| 호환 가능한 CNC 플랫폼 | FANUC 시리즈 16i / 18i / 21i / 파워 메이트 i |
참고: 전기 사양은 같은 전력급을 공유하는 αiSP 22 타입 A 동등 (A06B-6141-H022) 를 참조합니다. 설치 전에 단위 표지판에서 확인하십시오.
모델 코드의 숫자 "22"는 스핀드 모터 파워 클래스 (22kW 범위) 를 나타냅니다. 문자 코드는 CNC 인터페이스 버전을 구별합니다.
| 부문 번호 | 인터페이스 | CNC 생성 | 참고문서 |
|---|---|---|---|
| A06B-6141-H022 | A형 | 16i / 18i / 21i (초기) | 1세대 αiSP 22 |
| A06B-6142-H022 | 타입 B / B2 | 16i / 18i / 21i | 업데이트 된 커넥터 레이아웃, 동일한 전력 클래스 |
| A06B-6220-H022 | FSSB (αiSP-B) | 30i / 31i / 0i-D | 최신 B세대 시리즈 |
A형과 B형 단위는교환이 불가능한CNC 펌웨어가 커넥터 변종을 지원하는지 확인하지 않고. CNC의 스핀들 증폭기 유형 매개 변수는 물리적 장치와 일치해야합니다.A형의 대신 B형 유닛을 장착하는 것은 스핀드 모터가 동일하게 유지되더라도 CNC 매개 변수 변경이 필요할 수 있습니다..
αiSP 22 증폭기는 22kW 연속 전력 범위의 FANUC의 α 시리즈 스핀드 모터를 대상으로합니다. 대표적인 호환 모터 유형은 다음과 같습니다.
22kW급의 αiI (종합) 시리즈:
αiIP (종합형 스핀드형):
αiIL (인라인 타입):
모터 선택은 항상 FANUC 모터 사양 엽에 의해 확인되어야 함, 이는 연속 전류 수요가 증폭기의 95A 출력 등급 내에 있음을 보장합니다.22kW 지명은 전형적인 모터 클래스를 의미합니다.전기 단절이 아니라
A06B-6142-H022는 AC 전류망에 직접 연결되지 않습니다.그것은 αiPS (알파 i 전원 공급) 모듈에 의해 분산되는 공유 DC 버스에서 √ 캐비닛의 모든 세르보 및 스핀드 증폭기에 대한 공통 직렬기 및 에너지 관리 허브를 draws이 공유 버스 구조는 속도를 줄이는 모터에서 재생된 브레이킹 에너지가 버스에 다시 흐르고 동시에 가속하는 다른 축에 의해 소비되도록합니다.열으로 낭비되는 것보다.
이 스핀들 모듈을 포함하는 캐비닛에 대한 대체 PSM를 지정할 때PSM 출력은 스핀들 증폭기 및 같은 버스에 있는 모든 세르보축 증폭기의 결합된 최고 전류 수요를 커버할 수 있도록 등급화되어야 합니다.. An undersized PSM is a common commissioning error that produces DC bus undervoltage alarms during simultaneous high-load acceleration events — a fault pattern that can be mistaken for spindle module failure.
αiSP 22는 FANUC의 전체 스핀드 기능 세트를 지원합니다.
이 세 가지 기능 모두 스핀드 모터가 적절한 위치 피드백 장치 (포지션 코더 또는 내장 코더) 로 장착되어 있어야 합니다. 증폭기 하드웨어는 모든 기능을 지원합니다.기계에 대한 가용성은 원래 시공 시 구매 된 CNC 소프트웨어 옵션에 달려 있습니다..
| 형식 | 표기 |
|---|---|
| 표준 | A06B-6142-H022 |
| 전압 클래스 후자를 가진 | A06B-6142-H022#H580 |
| 하이라인이 없는 | A06B6142H022 |
| OCR 변수 (6→G, 1→I) | AO6B-6I42-HO22 |
| 일반 표지 약자 | αiSP 22 / AiSP-22 / AISP-22 |
| A형 역량 (동일력) | A06B-6141-H022 인터페이스가 다릅니다 |
| 최신 FSSB 세대 동등 | A06B-6220-H022 다른 CNC 세대 |
위원:1~2일 안에 배송됩니다. 전력판과 스핀들 제어 PCB가 포함되어 있습니다.
운반자:DHL 익스프레스 · 페덱스 국제 우선 · UPS 월드와이드 익스프레스 · TNT · EMS
배달:익스프레스 서비스는 24~48시간 통행을 통해 220개 이상의 국가를 커버합니다. 표준 국제 배송은 3~7박일입니다.
수입세:구매자가 지불 할 수 있습니다. 목적국 규정에 따라. 모든 배송에 포함 된 상용 청구서 및 포장 목록.
Q1: A06B-6141-H022 (A형) 과 A06B-6142-H022 (B형) 의 실질적인 차이점은 무엇입니까? 그들은 서로를 대체 할 수 있습니까?둘 다 22kW αi 시리즈 스핀드 모터와 같은 클래스를 구동하고 동일한 DC 버스 아키텍처를 공유합니다.차이점은 스핀들 증폭기와 CNC 제어 사이의 커넥터와 통신 인터페이스입니다. 타입 A는 하나의 커넥터 구성을 사용한다. 타입 B (B2라고도 불린다) 는 후기 16i/18i 개정으로 도입된 업데이트 된 레이아웃을 사용한다. 많은 경우에 타입 B는 타입 A 단위를 대체할 수 있다.하지만 기계의 CNC 펌웨어 개정이 B 타입 인터페이스를 지원하고 스핀들 증폭기 타입 매개 변수가 그에 따라 업데이트되는지 확인해야 합니다매개 변수 확인 없이 직접 교류하면 스핀드가 작동 시 반응하지 않을 수 있습니다.
Q2: 내 기계는 16i-MB 컨트롤을 사용합니다. A06B-6142-H022는 그 플랫폼에 맞는 스핀들 증폭기입니까?16i 시리즈는 αi SP 타입 B 시리즈의 주요 목표가므로 A06B-6142-H022은이 세대를 위해 설계되었습니다.CNC에 스핀들 증폭기 유형 매개 변수를 확인하여 확인합니다 (보통 servo/스핀들 설정 화면으로 액세스) 그리고 설치된 또는 의도된 단위와 일치. 16i-MB는 펌웨어 버전에 따라 A형과 B형 αiSP 모듈을 모두 실행할 수 있습니다. 매개 변수 설정은 예상되는 것을 알려줍니다.
Q3: 이 증폭기는 FANUC 0i-D 또는 30i 컨트롤과 직접 교체로 사용할 수 있습니까?아니 0i-D 및 30i/31i 가족은 FSSB 광섬유 버스를 통해 통신하는 더 새로운 αiSP-B 시리즈 증폭기 (A06B-6220/6222-xxxx) 를 사용합니다.A06B-6142-H022는 FSSB 버스 구조와 전기적으로 호환되지 않는 직접 디지털 인터페이스를 사용합니다.16i에서 30i로 업그레이드하는 기계라면스핀드 증폭기는 αiSP-B 단위로 업그레이드 할 필요가 있습니다. 모터 자체는 일반적으로 새로운 증폭기의 현재 클래스에 속하는 경우 유지 될 수 있습니다..
Q4: 어떤 스핀드 알람이 이 증폭기와 가장 많이 연관되어 있으며, 알람이 나타날 때 첫 번째 단계는 무엇입니까?αiSP 22 타입 B의 가장 빈번한 현장 경보에는 AL-01 (모터 과열), AL-07 (연속 중 DC 버스 과전압), AL-09 (DC 버스 저전압) 및 AL-24 (출력 트랜지스터 고장) 이 포함됩니다.AL-07용, 스핀드 느림 도중 DC 버스 전압을 검사합니다. 이 알람은 종종 급속한 스핀드 정지 도중 αiPS PSM의 재생 용량이 초과되고 있음을 나타냅니다.CNC 매개 변수에서 스핀드 가속 시간 상수를 증가하는 것은 최고 재생 에너지를 줄이고 종종 하드웨어 교체 없이이 알람을 제거AL-09의 경우 PSM 네트워크 입력 전압을 확인하고 PSM과 이 모듈 사이의 DC 버스 단말기에서 느슨한 연결을 확인합니다.
Q5: 스핀드 모듈은 알람 없이 전원을 공급하지만 스핀드 모터는 절단 중에 비정상적인 진동을 발생시킵니다. 이것은 증폭기 오류입니까?절단 중에 비정상적인 스핀드 진동은 증폭기 하드웨어 오류보다 더 일반적으로 기계적 또는 매개 변수 문제입니다.스핀드 모터 인코더 피드백을 확인하는 것으로 시작하십시오.다음으로, 스핀드 전류 루프 이득 파라미터 (FANUC 파라미터 세트에서 PK1SP와 PK2SP) 를 검토:매개 변수 초기화 후 공장 설정에서 이동 된 값 ∙ 또는 스핀들 증폭기 교환 도중 입력 된 잘못된 값 ∙ 특정 스핀들 속도의 공명 원인이 자주 있습니다진동이 속도 의존적 인 경우 (특정 RPM에서 더 나빠지면) 실패한 출력 단계보다는 매개 변수 문제를 강하게 나타냅니다.
