| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A06B-6134-H302 |

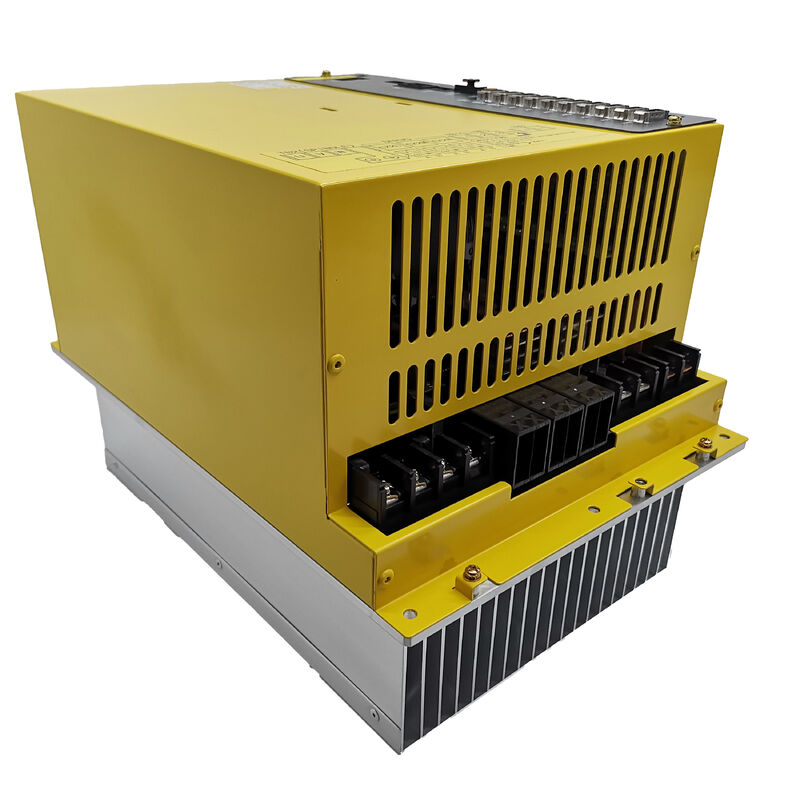

A06B-6134 시리즈는 FANUC의 Beta i SVSP(서보 스핀들 패키지) 제품군입니다. "패키지형"이 핵심 단어입니다. 이 모듈은 3개의 독립적인 서보 축 증폭기(L, M, N)와 완전한 스핀들 증폭기를 단일 하우징에 통합합니다. 소형 CNC 선반 또는 소형 머시닝 센터에서 이는 4개의 개별 드라이브 모듈을 단일 장치로 대체하여 드라이브 캐비닛을 단순화하고 DC 버스 연결 수를 줄이며 CNC에 연결되는 FSSB 광섬유 케이블 수를 줄입니다.
BiSVSP 20/20/40-11 지정은 기계의 스핀들 모터를 처리하는 11kW 스핀들 증폭기를 사용하여 4개의 드라이브 채널 전체에 걸쳐 전류 및 전력 등급을 인코딩합니다. 내장된 전원 공급 장치 및 재생 기능을 통해 이 장치는 모터 감속 에너지를 공급 장치로 반환합니다. 이는 스핀들 및 축 정지 주기가 빈번한 기계에 에너지 효율성을 제공합니다.
A06B-6134-H302는 소형 선반, 드릴 탭 센터 및 기계의 전체 구동 시스템이 단일 패키지 장치에 들어맞는 간단한 머시닝 센터 등 중소형 CNC 공작 기계용으로 설계되었습니다. 더 높은 전류 축 요구 사항이 있는 대형 기계의 경우 Alpha i SVM/SPM 별도 모듈 아키텍처가 적절한 플랫폼입니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A06B-6134-H302 |
| 지정 | BiSVSP 20/20/40-11 |
| 서보 축 | 3(엘,엠,엔) |
| 축 | 1(11kW) |
| 입력 전압 | 200~240V AC, 3상 |
| 입력 전류 | 49A |
| 인터페이스 | FSSB |
| 접미사 | #A(A타입) / #C(C타입) |
| LED 표시기 | 2 × 상태 LED(전면) |
| 에너지 회수 | 재생 |
A06B-6134-H302는 두 가지 소프트웨어 변형으로 생산됩니다.#에이(A형) 및#기음(C 유형). 이는 내부 소프트웨어 구성이 다르며 상호 교환이 불가능합니다. 설치된 모듈의 라벨에는 접미사를 포함한 전체 부품 번호가 표시됩니다. 기계에 #A 또는 #C 변형이 있는지 확인하고 그에 따라 지정하십시오. 잘못된 접미사를 붙이면 잘못된 드라이브 동작이 발생하거나 시작 시 초기화되지 않습니다.
A06B-6134 시리즈의 두 가지 작동 기능은 공작 기계 사용자에게 주목할 가치가 있습니다.
중력축 낙하 방지:이 모듈에는 공급 손실이 감지되면 모터 제동을 신속하게 활성화하는 내장형 정전 감지 회로가 포함되어 있어 외부 브레이크 논리에 의존하지 않고 중력 부하 축의 공구 및 공작물을 보호합니다.
Cs 윤곽 제어:스핀들 축 윤곽 제어 기능(다기능 터닝 센터에 사용됨)의 경우 모듈은 Cs 축 작동을 위한 αi 위치 코더 외에 αi BZ 센서도 지원합니다.
Q1: SVSP는 무엇을 의미하며 표준 SVM 모듈과 어떻게 다릅니까?
SVSP는 서보 축 제어(L, M, N 축)와 스핀들 제어를 모두 통합한 단일 모듈인 Servo Spindle Packaged의 약자입니다. 표준 SVM(서보 모터 모듈)은 서보 축만 처리하며 스핀들 드라이브에는 별도의 SPM(스핀들 모터 모듈)이 필요합니다. SVSP 형식은 모든 드라이브를 하나의 장치로 결합하여 캐비닛 공간, 케이블 및 구성 요소 수를 줄이는 소형 CNC 기계용으로 설계되었습니다.
Q2: #C가 필요한 곳에 #A를 설치하면 어떻게 되나요?
소프트웨어 변형은 서보 및 스핀들 제어 매개변수 세트, 통신 프로토콜 및 초기화 순서가 다릅니다. 잘못된 변형을 설치하면 드라이브가 시동 확인에 실패하거나 잘못 작동하게 됩니다. 주문하기 전에 항상 설치된 장치 라벨의 접미사를 포함한 전체 부품 번호를 확인하십시오.
Q3: 모듈은 시작 시 알람을 표시합니다. 결함은 어떻게 식별됩니까?
A06B-6134 시리즈는 전면에 2개의 LED 상태 표시기를 갖추고 있습니다. 시작 시 LED 코드는 오류가 서보 섹션, 스핀들 섹션 또는 통신 인터페이스에 있는지 식별합니다. LED 코드 정의는 FANUC βi 시리즈 서보/스핀들 증폭기 유지 관리 설명서를 참조하십시오. 시작 시 동시에 4개의 드라이브 채널(L, M, N 서보 + 스핀들) 경보가 울리는 것은 일반적으로 개별 축 구성 요소 오류가 아닌 FSSB 통신 문제 또는 전원 공급 장치 오류를 나타냅니다.
Q4: 다른 A06B-6134 변형(예: H301 또는 H303)이 H302를 대체할 수 있습니까?
A06B-6134 시리즈의 다양한 H 접미사 변형은 다양한 전류 정격과 전력 구성을 제공합니다. H302(BiSVSP 20/20/40-11)는 교체품의 서보 축 전류 정격 및 스핀들 전력이 원래 모터 사양과 일치하는지 확인하지 않고 H301 또는 H303으로 대체할 수 없습니다. 대체 접미사를 적용하기 전에 원래 모듈의 정격과 모터 명판을 확인하십시오.
Q5: A06B-6134-H302에는 별도의 PSM 전원 공급 장치 모듈이 필요합니까?
아니요. Beta i SVSP 시리즈에는 회생 기능이 내장된 AC-DC 변환 기능이 내장되어 있어 별도의 PSM(전원 공급 장치 모듈)이 필요 없이 200~240V AC 3상 공급 장치에 직접 연결됩니다. 이 독립형 아키텍처는 소형 기계 설치를 위한 SVSP 형식의 주요 장점 중 하나입니다.
