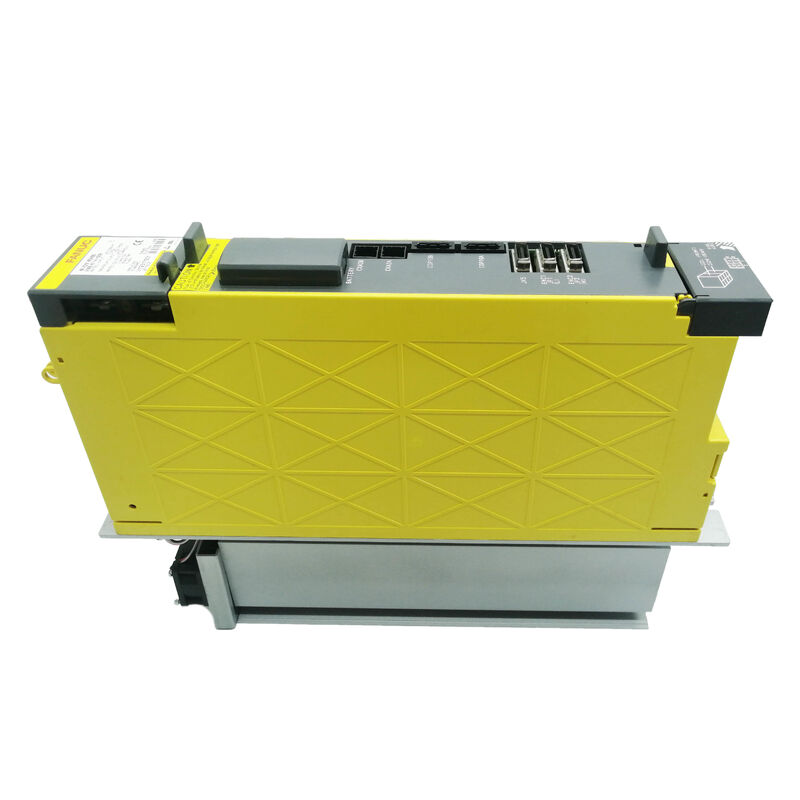

FANUC A06B-6114-H104 AC 서보 앰프 유닛 — 제품 설명

단일 축. 완벽한 정밀도. 타협 없음.

모든 CNC 축이 드라이브 모듈을 이웃과 공유할 필요는 없습니다. 개별 축 관리, 격리된 고장 진단 또는 전용 전류 용량이 캐비닛 컴팩트함보다 더 중요한 기계의 경우, 단일 축 앰프는 타협이 아닌 의도적인 선택입니다. A06B-6114-H104는 바로 이것입니다. FANUC의 αi SV 시리즈 AC 서보 앰프 단일 축으로, 일본에서 제조되었으며 FANUC의 αi 플랫폼으로 알려진 완전한 제어 권한 및 엔코더 피드백 통합으로 하나의 서보 축을 구동하도록 설계되었습니다.

"H104" 접미사는 간결한 형태로 전체 이야기를 전달합니다. A06B-6114 αi SV 제품군 내에서 "H1xx"는 단일 축 구성을 나타내며, 마지막 숫자는 해당 축 채널의 연속 정격 출력 전류를 지정합니다. 이 정격은 연결된 서보 모터의 작동 요구 사항과 일치해야 합니다. 근사치가 아니라 정확하게 일치해야 합니다. FANUC의 드라이브 시스템은 자체 구성이 아닌 매개변수화되어 있으며, 잘못된 앰프를 설치하면 항상 실제 원인을 직접 가리키지 않는 경보가 발생합니다.A06B-6114 제품군: H104가 속한 곳FANUC의 αi SV 시리즈는 광범위한 축 구성 및 모터 정격을 포함합니다. A06B-6114 하위 제품군은 단일 축 및 이중 축 변형을 포함하며, 각기 다른 전류 출력 레벨로 다양한 크기의 모터에 맞춰집니다. H104는 단일 축 유닛으로, H106, H115 및 유사한 단일 채널 변형과 함께 배치됩니다. 각 변형은 다른 모터 부하 프로파일에 적합합니다. 동일 제품군 내의 이중 축 유닛은 H2xx 명칭(H206, H208 등)을 가집니다.

이는 유지보수 팀이 종종 H104 단일 축 대신 이중 축 H206 재고만 발견하고 A06B-6114 교체품을 검색하지만, 두 유닛은 핀 대 핀 또는 매개변수 대 매개변수 동등하지 않기 때문에 실질적으로 중요합니다. 기계의 드라이브 슬롯, 배선 하네스 및 컨트롤러 구성이 단일 축 유닛에 맞춰져 있다면, 이중 축 교체품은 캐비닛 재작업 및 매개변수 변경이 필요하며, 간단한 교체가 수 시간의 엔지니어링 작업으로 확장됩니다.

사양

매개변수

세부 정보

유지보수 엔지니어

는 가장 일반적인 구매자이며, 이미 가동 중단된 기계에 대해 작업합니다. 그들은 정확한 부품 번호를 알고 있으며, 고장이 앰프 자체에 있다는 것을 이미 확인했으며(모터 또는 엔코더가 아님), 배송 전에 유닛이 제대로 점검되었는지에 대한 확신과 함께 빠른 가용성이 필요합니다.

기계 재건 및 개조 업체는 계획된 오버홀 중에 이 부품을 소싱하며, 일반적으로 전체 드라이브 캐비닛을 개조하기 위해 다른 αi 시리즈 드라이브 구성 요소와 함께 구매합니다. 이 그룹에게는 여러 구성 요소를 주문하고 함께 배송할 수 있는 능력이 유닛 가격만큼 중요합니다.

예비 부품 재고 관리자— 여러 FANUC 장착 기계를 운영하는 시설 —는 유지보수 예비 부품으로 H104를 선제적으로 구매합니다. 논리는 간단합니다. 검증된 유닛을 선반에 보유하면 잠재적인 다일 생산 중단을 당일 교체로 전환할 수 있습니다.

세 가지 구매자 유형 모두 특정 αi SV 변형의 재고가 폐기된 기계 재고에서 소싱된 것에 따라 변경되므로, 주문 전에 현재 재고 가용성을 확인하면 이점을 얻을 수 있습니다.상태 및 보증

신품 (정품)

— 공장 재고, 미설치,

12개월 보증 제공. 생산에 중요한 기계 및 첫날부터 지속적인 고주기 작동을 보게 될 모든 응용 분야에 대한 첫 번째 선택입니다.테스트 완료 리퍼비시— 서비스 장비에서 분리되어 부하 하에서 평가되고 목록에 게시되기 전에 기능이 확인되었습니다.

3개월 보증 제공. 생산 수명이 끝난 기계, 저부하 응용 분야 또는 신품의 보증 프리미엄이 기계 일정에 의해 정당화되지 않는 비용 효율적인 예비 재고를 구축하는 구매자에게 합리적인 옵션입니다.두 상태 모두 국제 운송 중 드라이브를 보호하도록 설계된 포장으로 배송됩니다. 보증 서비스를 위해 제출되는 모든 유닛에는 보증 라벨이 그대로 유지되어야 합니다.주문, 결제 및 발송

리드 타임:

결제 확인 후 발송까지 2~4 영업일.

배송: 국제 배송은 DHL 및 FedEx. 광저우 현지 픽업 가능. 다중 품목 주문 시 통합 배송 — 여러 구성 요소에 대한 견적 요청.

결제: T/T (은행 송금), PayPal, Western Union. PayPal은 USD $500까지의 주문에 대해 허용됩니다. 모든 주문 금액에 대해 은행 송금.

수입 관세 및 세금 대상 국가의 수입 관세 및 세금은 구매자의 책임입니다.

반품 정책 — 명확하고 간결함도착 시 손상, 누락 또는 설명과 일치하지 않는 상품은 가능한 경우 사진과 함께 배송 당일 또는 다음 영업일에 보고해야 합니다. 정상 작동 조건 하에서 수령 후 4일 이내에 기능 불량이 입증된 유닛은 반품 또는 교체 대상이 됩니다. 잘못된 배선, 부적절한 설치 또는 매개변수 오류로 인한 손상은 보장되지 않습니다. 마음 변경 구매 또는 사전 호환성 확인 없이 잘못된 부품 주문에 대한 반품은 허용되지 않습니다. 모든 반품에는 원본 보증 라벨이 있어야 하며 수령 시와 동일한 상태로 다시 배송해야 합니다.

자주 묻는 질문

Q1: 제 기계는 A06B-6114-H104를 사용합니다. H104가 품절인 경우 A06B-6114-H106으로 교체할 수 있습니까?

간단히 말해, 이것은 간단한 드롭인 교체가 아닙니다. H104와 H106은 모두 동일한 제품군 내의 단일 축 αi SV 유닛이지만, 축당 연속 출력 전류 정격이 다릅니다. 더 높은 정격의 유닛을 더 낮은 정격의 유닛 대신 장착하면 전기적으로 작동할 수 있지만, 새로운 앰프의 특성에 맞추기 위해 CNC에서 서보 매개변수 조정을 해야 합니다. 이러한 매개변수가 올바르게 업데이트되지 않으면 축에서 드라이브 경보가 발생하거나 비정상적으로 작동합니다. 다른 접미사를 대체하기 전에 기계의 서보 매개변수 시트를 참조하고 FANUC 경험이 있는 기술자와 매개변수 변경이 범위 내에 있는지 확인하십시오. 안전하게 그렇게 할 수 있는 위치에 있지 않다면, 올바른 H104 유닛을 기다리는 것이 위험이 적은 경로입니다.

Q2: 서보 앰프가 모터나 엔코더가 아니라 고장난 구성 요소임을 어떻게 확실히 알 수 있습니까?

서보 고장 진단은 논리적인 순서를 따릅니다. 첫째, CNC 컨트롤러에 표시된 정확한 경보 코드를 기록하십시오. FANUC 서보 고장에 대한 경보 코드는 문제가 드라이브, 모터, 엔코더 피드백 신호 또는 앰프와 컨트롤러 간의 통신에 있는지 여부를 나타낼 만큼 구체적입니다. 둘째, 앰프에서 연소 또는 구성 요소 손상 징후를 시각적으로 검사하십시오. 셋째, 가능한 경우 동일한 기계의 다른 축에서 알려진 양호한 유닛과 의심되는 앰프를 교체하십시오. 경보가 새 슬롯으로 앰프를 따라가면 앰프가 결함이 있는 것이고, 다른 앰프를 사용하여 원래 슬롯에 남아 있으면 모터 또는 배선이 원인일 가능성이 높습니다. 이 진단 순서를 건너뛰고 고장 원인을 확인하기 전에 교체 앰프를 주문하는 것이 CNC 드라이브 유지보수에서 가장 흔하고 가장 비싼 실수입니다.

Q3: H104 접미사는 "04"로 끝납니다. 이 숫자가 특정 연속 출력 전류(암페어)에 직접 해당됩니까?

FANUC의 αi SV 명명 규칙 내에서 접미사의 숫자 부분은 앰프의 정격 출력과 관련이 있지만, 암페어 단위의 직접적인 1:1 대응은 아닙니다. 접미사는 암페어 단위의 실제 전류 값보다는 FANUC의 내부 등급 계층을 반영합니다. 실질적인 결론은 접미사를 숫자로 해석하는 것이 아니라 전체 부품 번호로 교체 앰프를 일치시켜야 한다는 것입니다. 전기 사양을 자세히 이해해야 하는 경우(예: 대체 변형이 가능한지 평가할 때), 컨트롤러 세대에 대한 FANUC αi 시리즈 설명 매뉴얼에는 전체 드라이브 사양 표가 포함되어 있습니다.

Q4: 이 앰프의 예상 수명은 얼마이며, 일반적으로 고장을 일으키는 원인은 무엇입니까?

FANUC 서보 앰프는 산업 환경에서 긴 서비스 수명을 위해 제작되었으며, 많은 αi 시리즈 유닛이 15년 이상 고장 없이 연속 작동해 왔습니다. 고장이 발생하는 경우, 가장 일반적인 원인은 DC 버스의 전해 커패시터 열화(치명적인 고장 전에 간헐적인 고장 또는 비정상적인 동작으로 나타나는 경향이 있음), 출력 전력단의 IGBT 고장(일반적으로 모터 권선 고장, 과부하 또는 전원 공급 장치 과도 현상으로 인해 발생), 냉각 팬 고장으로 인한 열 차단입니다. 냉각 팬 상태는 정기적으로 확인해 볼 가치가 있습니다. 고장난 팬은 교체 비용이 저렴하며, 열 응력이 확인되지 않고 쌓이면 발생하는 훨씬 더 비싼 앰프 고장을 방지합니다.

Q5: 공장 신품 A06B-6114-H104를 FANUC에서 직접 소싱할 수 있습니까? 부품 공급업체를 통해 구매하는 것과 비교하면 어떻습니까?

FANUC는 공인 서비스 네트워크를 통해 예비 부품을 판매하며, FANUC가 활성 서비스가 있는 지역에서는 현지 FANUC 사무소 또는 대리점을 통해 직접 주문하는 것이 한 가지 옵션입니다. 단점은 리드 타임과 가격입니다. FANUC의 직접 공급망은 신뢰할 수 있지만, 2차 시장보다 리드 타임이 길 수 있으며, 가격은 일반적으로 재고에서 소싱된 리퍼비시 유닛보다 높습니다. FANUC의 현지 서비스 인프라가 제한적인 지역의 구매자 또는 공식 채널의 리드 타임이 다운타임 기간에 맞지 않는 상황의 경우, 공급업체가 배송 전에 기능 검증을 수행하는 경우, 테스트 완료된 리퍼비시 유닛에 대한 2차 시장은 실용적이고 비용 효율적인 대안을 제공합니다.

재고 확인된 부품은 빠르게 소진됩니다. 일정에 따라 달라지기 전에 가용성을 확인하십시오.
