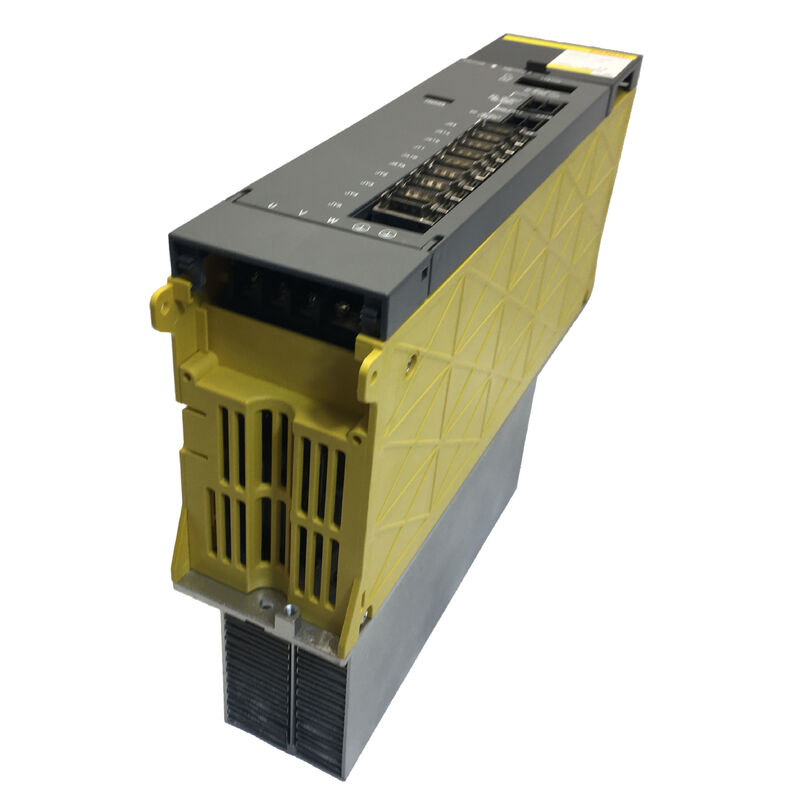

FANUC A06B-6102-H230 AC 서보 앰프 장치 — 제품 설명

3축, 2개의 드라이브 슬롯, 1가지 결정적인 차이점

1990년대 후반 또는 2000년대 초반에 FANUC 제어 머시닝 센터로 가서 드라이브 캐비닛을 열어보세요. 많은 구성에서 X축과 Y축은 하나의 듀얼 축 서보 앰프 모듈로 서비스되고, Z축 — 절삭 공구의 전체 무게를 지탱하는 수직 스핀들 퀼 — 은 종종 훨씬 높은 전류 정격의 모듈로 별도로 처리됩니다. 수직 이동의 역학, 중력 보상 및 빠른 Z축 이동의 토크 요구 사항은 드라이브에 더 많은 것을 요구합니다.

이것이 바로 A06B-6102-H230이 설계된 환경입니다. FANUC의 α 시리즈 서보 앰프 제품군에 속하며, 이 제품군 내에서 H230은 H215보다 더 높은 연속 출력 전류 등급을 가진 듀얼 축 모듈입니다. 부하가 더 무겁고 전류 요구량이 더 많은 축의 경우, 이 변형이 시스템에서 지정하는 것입니다. 잘못된 것을 장착하는 것은 문제가 드라이브 캐비닛으로 추적될 때까지 열 과부하 경보를 생성하는 확실한 방법입니다.

이 장치는 일본에서 제조되었으며 CE 인증을 받았으며 새 제품 및 리퍼비시 제품으로 제공됩니다. H230이 기계 문서 또는 고장난 모듈의 라벨에 있는 번호라면 계속 읽으십시오.

H230 및 H215 — 동일한 시리즈, 다른 작업

이 두 부품 번호는 접미사만 다르므로 직접 다루는 것이 좋습니다. A06B-6102-H215 및 A06B-6102-H230 모두 FANUC α 시리즈의 듀얼 축 모듈입니다. 동일한 드라이브 제품군, 동일한 통신 인터페이스, 동일한 물리적 폼 팩터, 동일한 컨트롤러 호환성입니다. 그들을 분리하는 것은 접미사가 인코딩하는 정격 출력 전류입니다.

두 명칭 모두에서 "2"는 듀얼 축 구성을 확인합니다. 후행 숫자 — "15" 대 "30" — 는 다른 전류 정격 등급을 나타냅니다. H230은 H215보다 해당 계층에서 더 높은 위치에 있습니다. 실제로는 H230이 더 높은 연속 전류 소모를 가진 서보 모터에 맞춰져 있습니다. 더 큰 축 모터, 더 무거운 부하 또는 정상 작동 중에 모터가 지속적으로 높은 토크 요구를 받는 응용 프로그램입니다.

H215가 지정된 곳에 H215를 교체하는 것 — 임시로라도, "기계를 작동시키기 위해서"라도 — 는 일반적으로 드라이브가 중부하 사이클 중에 열 보호 임계값에 도달하게 됩니다. 경부하 작업에서는 경보가 즉시 나타나지 않을 수 있으므로 처음에는 불일치를 간과하기 쉽고 결함이 발생했을 때 진단하기가 더 어려워집니다. 올바른 해결책은 항상 올바르게 정격된 변형입니다.

H215가 지정된 곳에 H230을 장착하는 역방향 치환은 자체 위험을 수반합니다. 앰프 전류 정격에 대한 매개변수 설정이 일치해야 하며, 여기서 불일치가 저전력 축에서 불안정한 전류 조정을 유발할 수 있습니다. 잘못된 부품 치환의 어느 방향도 무해하지 않습니다.

사양

H230이 실제 적용되는 곳

FANUC 시리즈 16 또는 18 컨트롤러를 실행하는 일반적인 3축 수직 머시닝 센터에서 드라이브 캐비닛은 축 할당 및 부하 프로필별로 구성됩니다. X축과 Y축은 수평 테이블 이동을 처리합니다. 일반적으로 관성이 낮고 예측 가능한 부하 곡선입니다. Z축은 중력 하에서 수직 위치 지정을 처리하며, 종종 절삭력과 스핀들 헤드의 무게를 모두 상쇄해야 하는 볼스크류가 있습니다.

이러한 방식으로 구성된 기계의 경우, Z축 드라이브 모듈은 종종 동일한 캐비닛의 X/Y 모듈보다 더 높은 전류 정격을 가집니다. H230이 나타나는 곳은 축 수가 더 많기 때문이 아니라, 정상 작동 조건에서 더 가벼운 축의 모터보다 더 많은 전류를 소비하는 모터에 맞춰져 있기 때문입니다.

무거운 척이 있는 선반 센터 또는 한 축이 공격적인 이송 속도로 대형 커터를 지속적으로 실행하는 기계에서도 동일한 논리가 적용됩니다. 이러한 캐비닛의 드라이브 페어링은 거의 임의적이지 않습니다. 기계 제작자는 다른 축 부하에 대해 다른 전류 등급을 지정했으며, α 시리즈 부품 번호는 이러한 엔지니어링 결정을 정확하게 인코딩합니다.

교체품을 소싱할 때 축 할당은 부품 번호만큼 중요합니다. 고장난 드라이브가 3축 머시닝 센터의 Z축을 서비스하는 드라이브라면, H230이 해당 슬롯에 대한 올바른 장치일 가능성이 높습니다. 그러나 축 레이블만으로 추정하지 말고 항상 기계의 문서를 확인하십시오.

α 시리즈 설치에서 장기 드라이브 신뢰성에 영향을 미치는 요인

이 세대의 FANUC 드라이브에서 서보 앰프의 수명은 열 관리와 밀접하게 관련되어 있습니다. 내부 IGBT 모듈 및 게이트 드라이버 회로는 스위칭되는 전류에 비례하는 열을 발생시키며, 냉각 아키텍처는 캐비닛을 통과하고 드라이브 핀을 가로지르는 일관된 공기 흐름에 의존합니다. 15년 또는 20년 동안 작동한 기계에서 앰프 모듈에 직접 장착된 팬은 가장 간과되는 유지보수 항목 중 하나입니다. 지속적으로 작동하고 먼지가 쌓이며 베어링이 고장 나기 시작하면 명백한 청각적 경고 없이 공기 흐름이 감소합니다.

고장 나기 전에 몇 달 동안 과열된 드라이브는 외부 테스트로 완전히 드러낼 수 없는 내부 회로를 손상시켰을 수 있습니다. 이것이 제대로 분해된 장비에서 가져온 테스트 완료 리퍼비시 장치가 불확실한 이력을 가진 풀링된 장치보다 더 신뢰할 수 있는 이유 중 하나입니다. 앰프 모듈에 팬을 교체하고 새 드라이브를 설치할 때 캐비닛을 철저히 청소하면 교체 장치의 서비스 수명이 크게 연장됩니다.

α 시리즈 드라이브의 또 다른 일반적인 고장 경로는 DC 버스 커패시터입니다. 이는 정상 작동 조건에서도 시간이 지남에 따라 성능이 저하됩니다. 장기간 사용되지 않고 보관된 장치의 경우, 모듈을 모니터링된 실행 기간 없이 중요한 생산 기계에 넣기 전에 커패시터 상태를 확인하는 것이 좋습니다.

보증, 상태 및 반품

신품은 미사용 정품 재고이며 적절하게 포장되어 있으며 12개월 보증이 적용됩니다. 이는 다운타임 비용이 상당하고 신뢰성 기대치가 높은 생산 중요 기계에 적합합니다.

테스트 완료 리퍼비시 제품은 3개월 보증이 적용되며 계획된 예비 부품 프로그램, 사용 빈도가 낮은 기계 또는 예산이 주요 제약 조건인 상황에 적합합니다. 모든 리퍼비시 제품은 등록 전에 기능 테스트를 거칩니다. 작동 사양을 확인할 수 없는 제품은 시각적 상태에 관계없이 등록되지 않습니다.

보증 청구의 경우: 도착 당일 또는 다음 영업일에 사진 증빙 자료와 함께 손상, 불완전한 배송 또는 설명 불일치를 보고하십시오. 정상 작동 조건에서 수령 후 4일 이내에 작동 불능으로 판명된 제품은 반품 대상이 됩니다. 보증은 잘못된 설치, 모터 측 결함 또는 배송 후 도입된 매개변수 오류로 인한 손상에는 적용되지 않습니다. 반품되는 모든 장치에는 원래 보증 라벨이 그대로 부착되어 있어야 합니다.

주문 물류

발송:결제 확인 후 2~4영업일. 운송업체:DHL 및 FedEx 국제 배송; 광저우 창고 현장 픽업 가능. 묶음 배송은 여러 부품을 함께 주문할 때 제공됩니다. 단일 기계에 대한 여러 드라이브 모듈을 소싱할 때 요청할 가치가 있습니다.

결제:모든 주문 금액에 대해 T/T 은행 송금; 500 USD 이하 주문의 경우 PayPal 및 Western Union.

국경 간 구매자는 모든 수입 관세, 세금 및 목적지 국가 수수료에 대한 책임이 있습니다. 이는 소싱 옵션을 비교할 때 총 도착 비용에 포함되어야 합니다.

자주 묻는 질문

Q1: 제 기계의 드라이브 캐비닛에는 두 개의 A06B-6102 모듈이 있습니다. H215와 H230 중 하나입니다. 두 슬롯 모두 예비용으로 단일 변형을 사용할 수 있습니까?

매개변수를 조정하지 않고는 두 위치 모두에 대한 직접적인 대체 예비품으로 사용할 수 없습니다. H215와 H230은 전류 정격 등급이 다르며, CNC 컨트롤러의 서보 매개변수 설정은 각 드라이브 슬롯의 특정 앰프 변형과 일치하도록 구성됩니다. 이전에 H215를 사용하던 슬롯에 H230을 설치하는 경우, 해당 축의 매개변수 데이터를 다른 앰프 특성을 반영하도록 업데이트해야 합니다. 그렇지 않으면 전류 제어 동작이 올바르지 않습니다. 두 유형이 모두 사용되는 기계의 경우 각 변형에 대한 별도의 예비품을 유지하는 것이 가장 안전한 접근 방식입니다. 단일 변형으로 표준화하려면 변경 사항을 검증하는 데 필요한 엔지니어링 작업이 의도적으로 수행되고 문서화되어야 하며, 가정해서는 안 됩니다.

Q2: 주문하기 전에 제 기계의 Z축 슬롯에 어떤 α 시리즈 듀얼 축 변형이 필요한지 어떻게 확인할 수 있습니까?

가장 신뢰할 수 있는 출처는 기계의 전기 문서입니다. 드라이브 할당 다이어그램 또는 매개변수 데이터 시트로, 기계 제작자는 일반적으로 유지보수 설명서에 포함합니다. 이는 축별 앰프 모델을 지정합니다. 두 번째 출처는 고장난 장치 자체의 명판입니다. 장치가 작동 불능이더라도 모듈 케이스의 부품 번호 라벨은 읽을 수 있어야 합니다. 둘 다 접근할 수 없는 경우, CNC 컨트롤러의 저장된 매개변수 데이터에는 종종 각 축에 대한 서보 앰프 유형 코드가 포함되어 있으며, 이는 매개변수 표시 화면을 통해 읽을 수 있습니다. 숙련된 FANUC 기술자가 올바른 부품 번호로 교차 참조할 수 있습니다. 축 이름만으로 주문하는 것("Z 드라이브")은 특정 모델을 확인하지 않고는 일반적인 소싱 오류이며 쉽게 피할 수 있습니다.

Q3: 기계에서 축에 서보 경보가 발생했지만 드라이브 모듈은 외부적으로 손상되지 않은 것 같습니다. 이것이 드라이브에 문제가 없다는 것을 의미합니까?

외부 모양은 α 시리즈 앰프의 드라이브 상태를 나타내는 신뢰할 수 있는 지표가 아닙니다. 대부분의 내부 고장 모드 — IGBT 성능 저하, 드라이버 회로 고장, 커패시터 고장 — 는 외부에서 보이지 않습니다. 교체품 주문 전 진단 접근 방식에는 다음이 포함되어야 합니다. 정확한 경보 코드를 기록하고 컨트롤러의 경보 목록에서 해당 의미를 찾아보고, 해당 축의 모터 및 피드백 케이블의 연속성 및 절연 결함을 확인하고, 가능한 경우 의심되는 드라이브 모듈을 다른 축 슬롯으로 교체하여 경보가 모듈을 따라가는지 확인합니다. 모듈을 새 슬롯으로 옮겼을 때 경보가 따라가면 드라이브에 결함이 있는 것으로 확인됩니다. 스왑 후에도 경보가 원래 축에 남아 있으면 문제는 드라이브 자체가 아니라 모터, 케이블 또는 배선에 있을 가능성이 높습니다. 이 스왑 단계를 먼저 수행하면 잘못된 부품에 대한 교체품 주문 비용을 절약할 수 있습니다.

Q4: 이 장치를 국제적으로 수입하고 있습니다. 알아야 할 문서 또는 규정 준수 고려 사항이 있습니까?

A06B-6102-H230은 CE 인증을 받았으며 FANUC Corporation에서 일본에서 제조하므로 대부분의 산업 수입 목적지에 대한 문서 요구 사항을 충족합니다. 세관 분류의 경우, FANUC 서보 앰프 장치는 대부분의 관세 일정에서 전자 산업 제어 장비 범주에 속하지만, 특정 HS 코드는 목적지 국가에 따라 다릅니다. 구매자는 주문하기 전에 관세 중개인에게 적용 가능한 수입 관세 및 필요한 수입 허가를 확인해야 합니다. 이는 지역마다 크게 다릅니다. 모든 수입 관세, 세금 및 중개 수수료는 구매자의 책임입니다. 목적지에 특정 규정 준수 문서가 필요한 경우, 문의 시 영업팀에 연락하십시오. 그들은 어떤 서류가 제공되는지 조언해 줄 수 있습니다.

Q5: A06B-6102-H230을 교체하는 대신 수리할 수 있습니까?

FANUC α 시리즈 서보 앰프의 보드 레벨 수리는 기술적으로 가능하며 일부 전문 산업 전자 수리점에서 제공합니다. 실현 가능성은 특정 고장 모드에 따라 달라집니다. 퓨즈 또는 게이트 저항이 끊어진 경우 간단한 수리입니다. IGBT 모듈 교체는 더 복잡하지만 올바른 장비와 부품으로 달성 가능합니다. PCB 레벨 트레이스 손상 또는 펌웨어 손상은 일반적으로 경제적으로 해결하기 어렵습니다. 실제 고려 사항은 시간입니다. 전문점에서 수리하는 데는 일반적으로 몇 주가 걸리는 반면, 재고에서 교체 장치를 배송하는 데는 며칠이 걸립니다. 활발하게 생산 중인 기계의 경우, 교체 경로가 거의 항상 총 다운타임 비용이 더 낮습니다. 수리는 장치가 오래된 변형으로 2차 시장에서 매우 제한적으로 구할 수 있어 비용에 관계없이 신속하게 소싱하기 어려운 경우에 더 매력적입니다. H230의 경우, 수리 경로를 결정하기 전에 현재 시장 가용성을 직접 확인해야 합니다.

올바른 변형. 올바른 전류 정격. 재고 확인.
