공장 바닥에 있는 모든 CNC 공작 기계가 새것은 아닙니다. 많은 시설에서 가장 안정적인 일상 작업을 수행하는 기계는 15년 또는 20년 동안 가동된 기계입니다. 완전히 감가상각되고 유지보수 팀에서 철저히 이해하며 여전히 공차로 부품을 생산할 수 있습니다. 이러한 기계 중 하나가 서보 알람을 발생시키고 멈추면 질문은 항상 "교체해야 할까요?"가 아닙니다. 종종 "드라이브를 얼마나 빨리 온라인으로 복구할 수 있습니까?"입니다.

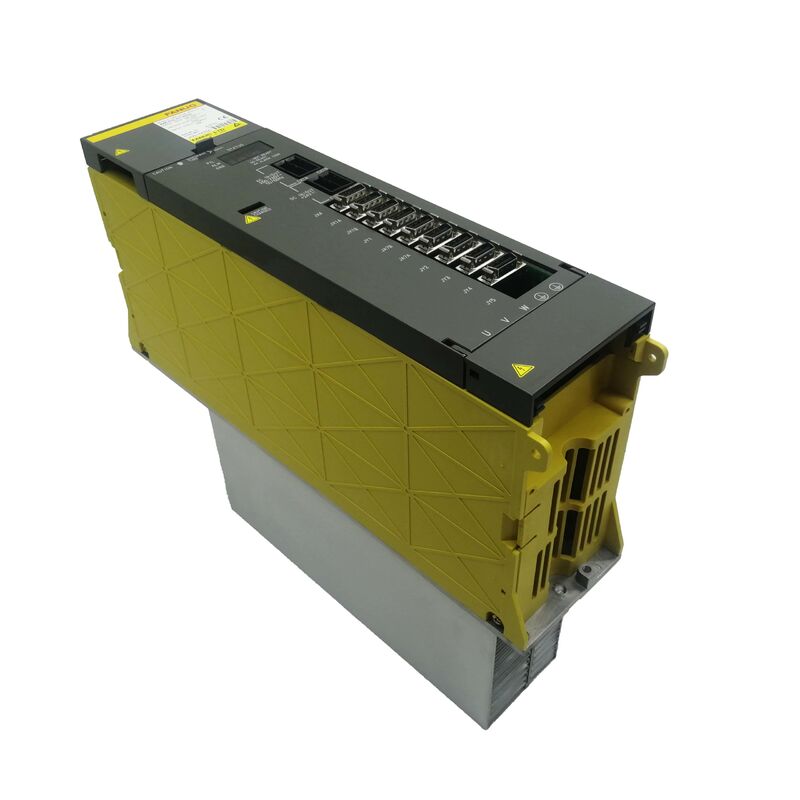

FANUC A06B-6102-H215는 FANUC의 α 시리즈 서보 앰프 유닛입니다. 이 시리즈는 1990년대와 2000년대에 전 세계 CNC 공작 기계의 상당 부분을 구동한 드라이브 세대입니다. 일본에서 제조되었으며 CE 인증을 받았으며 새 제품 및 리퍼비시 제품 모두 가능합니다. 이것이 기계 문서 또는 고장난 모듈의 라벨에 있는 부품 번호라면 이 페이지는 귀하를 위한 것입니다.
FANUC 서보 드라이브 조달에서 가장 흔한 소싱 오류 중 하나는 바로 여기에 있습니다. 구매자가 A06B-6102 변형을 검색하다가 실수로 αi 시리즈의 A06B-6114 또는 A06B-6134 유닛을 받거나 거의 주문할 뻔합니다. 번호가 비슷합니다. 모듈은 온라인 목록에서 시각적으로 유사해 보일 수 있습니다. 그러나 상호 교환할 수 없으며 차이는 부품 번호의 한 자리를 훨씬 넘어섭니다.
A06B-6102는 FANUC의 α 시리즈에 속합니다. 이 시리즈는 CNC 컨트롤러와 통신하기 위해 아날로그 서보 인터페이스를 사용하는 이전 세대 드라이브 제품군입니다. αi 시리즈(A06B-6114, A06B-6134 및 관련 변형)는 드라이브와 컨트롤러 간 통신을 위해 FANUC의 디지털 FSSB 광섬유 직렬 버스를 사용합니다. 이 두 가지 인터페이스 유형은 아키텍처적으로 호환되지 않습니다. 컨트롤러 변경, 매개변수 재구성 및 잠재적인 모터 교체 없이는 αi 드라이브를 α 시리즈 기계에 바로 장착할 수 없습니다.α 시리즈는 시리즈 0, 시리즈 16, 시리즈 18 및 시리즈 21 제품군 등과 함께 작동하도록 설계되었습니다. 기계에서 이러한 컨트롤러 중 하나를 실행하는 경우 A06B-6102가 올바른 드라이브 시리즈입니다. 기계에서 0i, 30i 또는 31i 컨트롤러를 실행하는 경우 완전히 잘못된 제품군을 보고 있는 것입니다.주문 전에 컨트롤러 모델을 확인하는 데 2분이 걸리며 값비싼 오배송을 방지합니다.
H215가 이 유닛에 대해 알려주는 것
FANUC의 α 시리즈 부품 번호 접미사 규칙은 H 뒤의 영숫자 문자열에 의미 있는 기술 정보를 담고 있습니다. H215 지정에서:
"15" 구성 요소는 듀얼 축 구성 내에서 이 변형의 특정 전류 출력 등급 계층을 식별합니다. 모든 α 시리즈 앰프와 마찬가지로 정격 출력 전류는 각 축의 서보 모터와 일치해야 합니다. 단순히 근사치가 아니라 모터의 연속 및 피크 전류 등급에 정확히 맞춰야 합니다. 요구 사항이 앰프의 정격 출력을 초과하는 모터를 실행하면 반복적인 열 과부하 알람이 발생합니다. 매우 낮은 전류 모터에 대해 과대 앰프를 설치하면 전류 피드백 루프의 해상도 불일치로 인해 미세 위치 지정 불안정성이 발생합니다.
A06B-6102-H215사양매개변수세부 정보부품 번호
A06B-6102-H215참조 번호A06B6102H215 / AO6B-6IO2-H2I5
드라이브 시리즈
| 축 구성 | 듀얼 축 모듈 |
|---|---|
| 제조업체 | FANUC Corporation |
| 원산지 | 일본 |
| 인증 | CE |
| 호환 컨트롤러 제품군 | FANUC 시리즈 0, 16, 18, 21 (및 관련) |
| 인터페이스 유형 | 아날로그 서보 인터페이스 |
| 이용 가능한 상태 | 신품 (정품) / 테스트 완료 리퍼비시 |
| 최소 주문 수량 | 1개 |
| 공급 능력 | 일일 최대 100개 |
| α 시리즈 부품의 소싱 현실 | α 시리즈 FANUC 드라이브의 중고 시장에 대해 이해할 가치가 있는 점은 다음과 같습니다. 가용성은 시간이 지남에 따라 줄어듭니다. 수요가 사라져서가 아니라 기계가 폐기되거나 최신 컨트롤러로 재구축되거나 구성 요소가 카탈로그화되고 저장되지 않은 채 시간 속에 사라지면서 회수 가능한 장치의 풀이 줄어들기 때문입니다. |
| 1998년에 설치되어 안정적으로 가동된 기계는 드라이브가 고장날 때까지 누구의 교체 일정에도 포함되지 않습니다. 그때 유지보수 팀은 해당 기계를 구동하는 α 시리즈 드라이브가 더 이상 활발하게 생산되지 않으며 전 세계 재고는 수년 전에 제조되어 다양한 재판매업체 및 예비 부품 유통업체에 분산된 것으로 구성되어 있음을 발견합니다. 일부 변형은 FANUC 서비스 공급망에서 새 제품으로 실제로 구할 수 있습니다. 다른 것들은 주로 폐기된 장비에서 회수된 리퍼비시 제품으로 구할 수 있습니다. | H215 변형의 현재 가용성은 조달 계획을 확정하기 전에 직접 확인해야 합니다. 확정된 생산 복귀 마감일이 있는 수리 프로젝트를 계획하는 경우 특히 라이브 재고 확인을 위해 영업팀에 문의하십시오. |
| 상태 옵션 및 보증 범위 | 신품 / 정품 상태의 유닛은 미사용 상태이며, 원래 또는 적절한 보호 포장 상태이며, 12개월 보증이 적용됩니다. 이는 신뢰성 기대치가 가장 높은 연속 생산 기계에 적합합니다. |
| 테스트 완료 리퍼비시 유닛은 폐기되거나 업그레이드된 기계에서 회수되어 세척, 부하 테스트 및 목록화 전에 검증됩니다. 3개월 보증이 적용되며, 검증된 작동 유닛이 우선 순위인 저이용률 기계, 백업 예비 재고 또는 예산에 민감한 수리 시나리오에 실용적인 선택입니다. | 두 경우 모두 보증 청구를 하는 경우 모듈의 원래 라벨이 손상되지 않아야 하며 유닛은 발송된 상태와 동일한 상태로 반환되어야 합니다. 보증은 설치 중 발생한 물리적 손상, 모터 측 결함으로 인한 손상 또는 설치 후 잘못된 매개변수 설정으로 인한 문제에는 적용되지 않습니다. |
결제 확인 후 2~4 영업일 이내에 발송됩니다. 국제 배송은 DHL 및 FedEx를 통해 처리되며, 현지 광저우 창고 픽업이 가능합니다. 단일 기계 재구축 또는 계획된 예비 부품 재고 갱신을 위해 여러 부품을 소싱할 때 유용한 여러 부품 번호에 대한 주문은 통합 배송이 가능합니다.
결제 옵션:
T/T 은행 송금 (모든 금액) | PayPal 및 Western Union (USD $500 이하 주문).
발송 후 10일 이내에 상품이 도착하지 않은 경우 즉시 알려주십시오. 상품이 손상되거나 불완전하거나 설명과 다르게 도착한 경우 당일 또는 다음 영업일에 사진과 함께 보고하십시오. 정상 작동 조건 하에서 수령 후 4일 이내에 기능하지 않는 것으로 판명된 유닛은 반품 또는 교체 자격이 있습니다.자주 묻는 질문Q1: 제 기계는 FANUC 시리즈 18 컨트롤러를 사용합니다. A06B-6102-H215가 올바른 드라이브 시리즈인가요?A06B-6102 α 시리즈 드라이브는 FANUC의 아날로그 서보 호환 컨트롤러와 인터페이스하도록 설계되었으며, 여기에는 시리즈 16, 18 및 21 제품군과 구형 시리즈 0의 특정 구성이 포함됩니다. 기계의 서보 인터페이스가 디지털 광섬유(FSSB)가 아닌 아날로그인 경우, 예 — A06B-6102 시리즈가 적절한 드라이브 제품군입니다. 필요한 특정 변형을 확인하려면 기계의 매개변수 데이터 시트 또는 고장난 유닛 자체의 명판을 확인하십시오. 컨트롤러 제품군만으로는 H 접미사 변형을 확인할 수 없습니다. 이는 각 축의 모터 사양에 따라 결정됩니다.
Q2: αi 시리즈 드라이브(예: A06B-6114)를 구형 기계의 A06B-6102-H215 대신 사용할 수 있나요?아니요, 상당한 추가 작업 없이는 직접 교체할 수 없습니다. α 시리즈와 αi 시리즈는 근본적으로 다른 통신 인터페이스(아날로그 대 FSSB 디지털 광섬유)를 사용합니다. α 시리즈 기계에 설치된 αi 드라이브는 초기화 중에 컨트롤러에서 인식되지 않습니다. 이러한 교체를 작동시키려면 컨트롤러 하드웨어 변경, 새 케이블링, 모터 엔코더 호환성 확인 및 전체 매개변수 구성이 필요합니다. 본질적으로 부분적인 CNC 개조입니다. 단순히 고장난 드라이브를 교체하고 원래 사양으로 복구해야 하는 기계의 경우 올바른 A06B-6102 변형을 소싱하는 것이 실용적인 경로입니다.Q3: 고장난 유닛의 H215 접미사가 손상되어 부분적으로 읽을 수 없습니다. 정확한 필요한 변형을 어떻게 확인할 수 있나요?명판 라벨을 읽을 수 없는 경우 올바른 변형을 확인하는 몇 가지 방법이 있습니다. 첫째, 기계의 전기 문서를 확인하십시오. 유지보수 설명서, 서보 드라이브 매개변수 시트 또는 기계 제조업체의 부품 목록에는 종종 축별로 정확한 드라이브 모델이 지정되어 있습니다. 둘째, 동일한 기계의 다른 축이 동일한 드라이브 모델을 사용하는 경우 해당 유닛의 읽을 수 있는 라벨이 변형을 확인할 것입니다. 셋째, CNC 컨트롤러의 매개변수 데이터는 때때로 연결된 앰프 사양을 나타낼 수 있습니다. 이러한 것 중 어느 것도 접근할 수 없는 경우 기계 모델, 축 수 및 컨트롤러 유형을 영업팀에 문의하십시오. 이는 확인을 위해 짧은 목록으로 가능한 변형을 좁히기에 충분합니다.
Q4: 이들은 구형 드라이브입니다. 기계를 수리할 가치가 있습니까, 아니면 전체 CNC 개조를 고려해야 합니까?
Q5: 여러 기계에서 α 시리즈 드라이브를 실행하는 데 필요한 예비 부품 재고를 유지해야 합니다. 여러 변형을 한 번에 소싱하는 가장 효율적인 방법은 무엇인가요?다중 기계 예비 부품 프로그램의 경우, 필요한 모든 부품 번호와 수량을 단일 문의로 통합된 목록으로 제출하는 것이 가장 효율적인 접근 방식입니다. 이를 통해 영업팀은 모든 변형의 가용성을 동시에 확인할 수 있으며, 추가 리드 타임이 필요하거나 대체 소싱이 필요한 항목을 식별하고, 운송 비용을 절감하기 위해 통합 배송을 제공할 수 있습니다. 또한 기계 고장으로 인해 긴급 상황이 발생하기 전에 잠재적인 재고 격차를 조기에 파악할 수 있습니다. α 시리즈 드라이브에 대한 예비 부품 목록을 작성할 때, 변형 간의 사소한 접미사 차이가 의미 있는 기술적 영향을 미칠 수 있으므로 기억에서 번역하는 대신 모듈 명판의 부품 번호를 직접 포함하십시오.동일 세대 교체. 검증된 재고. 전 세계 배송.
