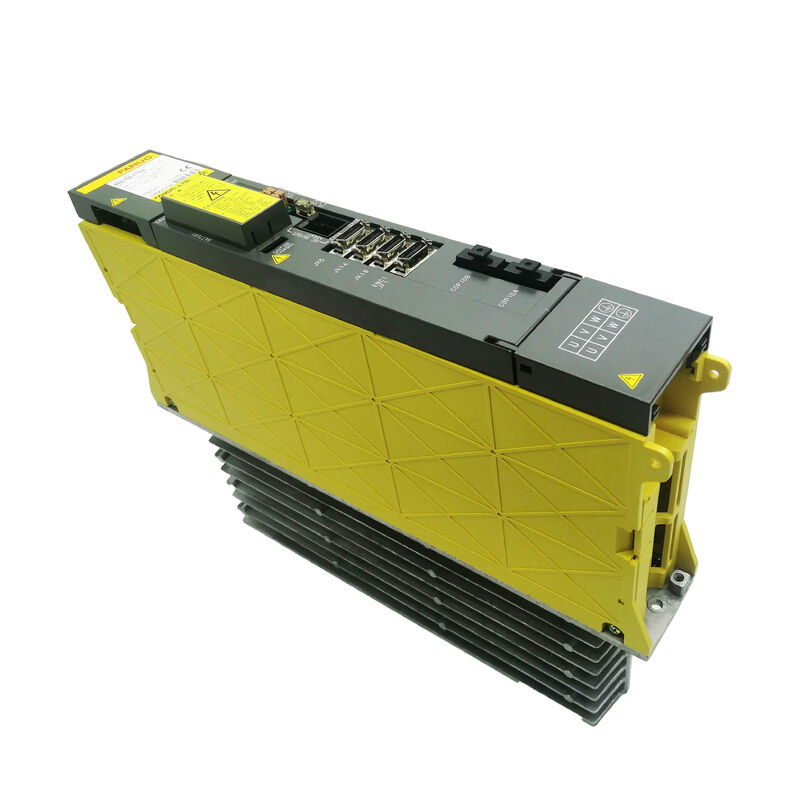

FANUC A06B-6096-H207 AC 서보 앰프 장치 — 제품 설명

축 수가 3으로 나누어 떨어지지 않을 때

대부분의 사람들은 기본적인 CNC 기계를 3축 시스템(X, Y, Z)으로 생각합니다. 하지만 오늘날 공장에서 가동되는 상당수의 구형 FANUC 제어 장비는 처음부터 4축, 5축 또는 그 이상의 제어 축으로 제작되었습니다. 4축은 회전 테이블용, 5축은 틸팅 헤드용, 추가 축은 자동 공구 교환용, 또는 선반 센터의 두 번째 동기 스핀들용입니다. 이러한 구성에서 드라이브 캐비닛에는 3축 모듈 하나만 들어 있는 것이 아니라, 전체 축 수를 충족하도록 크기와 배열이 조정된 다양한 유형의 모듈이 조합되어 있습니다.

A06B-6096-H207은 이러한 구성의 빈틈을 채우는 모듈입니다. FANUC의 A06B-6096 시리즈 듀얼 축 장치로서, H302와 같은 3축 모듈과 함께 4축, 5축 또는 6축 기계용 캐비닛을 구축하거나, 2축 기계에서 전체 축 그룹이 하나의 듀얼 축 장치에 깔끔하게 맞는 경우 단독으로 사용됩니다. H302와는 다른 역할을 수행하지만, 동일한 제품군에 속합니다.

일본 제조, CE 인증, 신품 및 테스트 완료된 중고품 상태로 제공됩니다. A06B-6096-H207이 기계의 고장난 모듈 라벨이나 유지보수 문서에 기재된 번호라면, 이 페이지는 귀하의 특정 소싱 상황에 대한 정보를 제공합니다.

H207 대 H302 — 같은 제품군, 다른 역할의 두 모듈

A06B-6096-H207과 A06B-6096-H302는 모두 FANUC의 A06B-6096 시리즈에 속하므로 동일한 세대, 동일한 컨트롤러 호환성, 동일한 일반 드라이브 아키텍처를 공유합니다. 이들을 구분하는 것은 접미사에 인코딩된 축 수와 그 뒤를 잇는 전류 등급 계층입니다.

4축 제어 기계는 기본 X/Y/Z 그룹에 대해 단일 H302를, 4축에 대해 단일 H207을 실행할 수 있습니다. 두 모듈을 함께 사용하여 전체 시스템을 커버합니다. 이 구성에서 두 모듈은 부품 번호가 다르지만 동일한 캐비닛에서 나란히 작동하며 동일한 컨트롤러에 연결됩니다. 이러한 설정에서 H207이 고장나면 H302가 정상이라면 3개의 기본 축은 계속 작동하지만 4축은 작동을 멈춥니다. 이는 H207 모듈을 직접 가리키는 유용한 진단 표시가 됩니다.

단순한 2축 선반이나 특수 보링 머신과 같이 2축만 제어되는 기계는 H302 없이 H207만 사용할 수 있습니다.

두 경우 모두 올바른 교체품은 H302가 아닌 H207입니다. 축 수는 다르고, 전류 계층도 다르며, CNC 컨트롤러의 파라미터 구성은 각 슬롯의 특정 모듈 변형에 맞춰져 있습니다.

H207 접미사 이해하기

A06B-6096 시리즈 명명 체계에서 H 뒤의 접미사는 두 가지 정보를 담고 있습니다:

"2" — 선행 숫자는 이것이 듀얼 축 모듈임을 확인하며, 공유 전원부를 가진 단일 물리적 장치에서 두 개의 서보 축을 독립적으로 구동할 수 있습니다.

"07" — 후행 숫자는 이 변형의 전류 출력 등급 계층을 식별합니다. 이는 H302의 "02" 계층과 다르며, 다른 모터 호환성 요구 사항을 반영합니다. H207의 전류 계층은 연결된 두 축의 특정 모터에 맞춰져 있습니다. 다른 전류 계층으로 지정된 슬롯에 H207을 사용하려면 파라미터 변경 및 호환성 확인이 필요하며, 단순히 물리적으로 교체하는 것만으로는 부족합니다.

FANUC 6096 시리즈 부품 소싱 시 일관된 문제: 이 제품 목록의 URL에는 "AO6B-6O96-H2O7"이 포함되어 있습니다. 여기서 숫자 0은 FANUC 라벨 글꼴의 광학 문자 인식으로 인해 문자 O로 표시됩니다. 실제 부품 번호는 항상 A06B-6096-H207이며, 문자 A 뒤에는 모두 숫자입니다. 검색, 문서 교차 확인 또는 공급업체 확인 시 두 문자열 형식을 동일한 장치를 나타내는 것으로 취급하십시오.

사양

H207이 사용되는 곳: 실제 기계 구성 자세히 보기

H207을 특정하게 요구하는 기계는 두 가지 광범위한 범주로 나뉩니다. 어떤 범주에 해당하는지 이해하면 소싱 프로세스에 대한 현실적인 기대를 설정하는 데 도움이 됩니다.

혼합 모듈 구성의 다축 기계. X, Z, C (스핀들 위치 지정) 및 서브 스핀들 축이 있는 4축 선반은 3개의 기본 축에 H302를, 4축에 H207을 사용할 수 있습니다. 회전/틸팅 헤드 구성의 5축 머시닝 센터는 때때로 축 할당을 다른 유형의 두세 개의 모듈에 분산시킵니다. 이러한 혼합 캐비닛에서 H207은 거의 항상 보조 축을 처리하는 모듈입니다. 즉, 기계를 기본 3축 작동 이상으로 확장하는 축입니다. 이러한 축이 작동을 멈추고 기본 축이 정상적으로 계속 작동할 때 H207이 즉각적인 초점이 됩니다.

독립형 2축 기계. 전용 2축 CNC 선반, 프로파일 연삭기 또는 2축 보링 장치에서 H207은 캐비닛의 유일한 서보 앰프일 수 있습니다. 이 구성에서 각 축의 서보 알람은 모터 및 케이블 원인을 배제한 후 H207 모듈을 주요 용의자로 지목합니다.

두 경우 모두 H207은 보조 또는 하위 구성 요소가 아니라 영향을 받는 축이 전적으로 의존하는 드라이브이며, H207의 고장은 3축 모듈 고장이 3축 기계의 작동을 멈추는 것만큼이나 해당 축의 작동을 완전히 멈춥니다.

연령 요인: 오늘날 6096 시리즈 부품에서 기대할 수 있는 것

A06B-6096 시리즈는 1980년대와 1990년대에 활발히 사용되던 FANUC 컨트롤러 제품군을 지원하기 위해 생산되었습니다. 이 하드웨어를 기반으로 제작된 기계는 이제 25년에서 40년 동안 사용되었습니다. 오늘날에도 생산을 계속하고 있는 기계는 특정 범주를 나타냅니다. 즉, 기계적으로 견고하고 잘 유지 관리되었으며, 기계의 지속적인 생산성으로 인해 교체 비용이 정당화되지 않는 시설에 있는 경우가 많습니다.

이러한 기계의 구성 요소(드라이브, 전원 공급 장치, 서보 모터)는 수십 년 동안 이러한 조건에서 작동해 왔습니다. 일부는 기계가 통제된 환경에서 적당한 작업 부하를 실행했기 때문에 훌륭한 상태입니다. 다른 것들은 마모의 축적을 보여줍니다. 즉, 전해 커패시터가 사양에서 벗어났거나, IGBT의 스위칭 효율이 감소했거나, 수백 번의 열팽창 및 수축을 거친 커넥터입니다. 비슷한 연식의 폐기된 기계에서 테스트 완료된 중고품은 20년 동안 열 한계에서 지속적으로 작동한 장치보다 더 나은 잔여 서비스 수명을 제공할 수 있습니다.

이러한 세대적 현실은 또한 중고 시장을 형성합니다. A06B-6096-H207 장치는 주로 장비가 폐기되거나, 최신 컨트롤러로 업그레이드되거나, 전체 기계 고장 후 부품으로 분해될 때 가용해집니다. 공급은 일정하거나 예측 가능하지 않습니다. 가용성은 최근 중고 시장에 진입한 것에 따라 달라지며, 특정 변형은 한 달에는 풍부했다가 다음 달에는 희귀해질 수 있습니다. H207 장비가 장착된 기계를 사용하고 있다는 것을 아는 시설의 경우, 긴급하게 필요할 때 부품을 사용할 수 있다고 가정하는 것보다 현재 재고를 확인하고 확인된 예비 부품을 확보하는 것이 더 신뢰할 수 있는 전략입니다.

상태 및 보증

신품 / 오리지널 장치 — 적절한 포장 상태의 미사용 공장 재고. 12개월 보증이 적용됩니다. 이는 가장 높은 신뢰성 기준을 나타내며 까다로운 생산 환경의 기계에 적합합니다.

테스트 완료된 중고품 장치 — 폐기되거나 재구성된 기계에서 회수되어 청소되고 목록에 올리기 전에 부하 상태에서 기능 테스트를 거쳤습니다. 3개월 보증이 적용됩니다. 계획된 예비 부품 프로그램, 사용 빈도가 낮은 기계 또는 신품 장치에 대한 예산이 없는 경우, 테스트 완료된 중고품 장치는 저렴한 비용으로 검증된 작동 부품을 제공합니다.

모든 보증 반품에는 원래 라벨이 손상되지 않은 상태로 포함되어야 합니다. 손상, 불완전한 배송 또는 설명 불일치는 도착일 또는 다음 영업일에 보고해야 합니다. 수령 후 4일 이내에 기능 불량으로 판명된 장치는 반품 대상이 됩니다. 잘못된 설치, 모터 측 결함 또는 배송 후 적용된 파라미터 오류로 인한 손상에는 보증이 적용되지 않습니다. 잘못된 품목 구매 또는 단순 변심으로 인한 반품은 허용되지 않습니다. 주문 전에 항상 기계의 물리적 라벨과 부품 번호를 대조 확인하십시오.

주문 및 배송

배송:결제 확인 후 2~4 영업일, 광저우 창고.

운송업체:국제 배송은 DHL 및 FedEx를 이용합니다. 사전 협의 시 광저우 현지 창고 픽업 가능.

묶음 배송:여러 부품을 함께 주문할 때 가능합니다. 동일한 기계 재구축을 위해 H207 및 기타 드라이브 또는 컨트롤러 부품을 함께 소싱할 때 유용합니다.

결제:T/T 은행 송금 (모든 금액). PayPal 및 Western Union은 미화 500달러 이하 주문에 대해 허용됩니다.

세관:모든 목적지 국가의 수입 관세, 세금 및 통관 수수료는 구매자의 책임입니다. DHL/FedEx 서비스 제한 지역의 구매자는 주문 전에 영업팀에 연락하여 가능한 물류 대안에 대해 논의해야 합니다.

자주 묻는 질문

Q1: 제 기계에는 동일한 드라이브 캐비닛에 A06B-6096-H302와 A06B-6096-H207이 모두 있습니다. 4축이 작동을 멈췄지만 다른 세 축은 정상입니다. 이것이 H207의 고장을 확인해 주는 것인가요?

설명하신 증상 패턴(다른 축 그룹은 정상 작동하지만 한 축 그룹이 작동하지 않는 것)은 H207 모듈 고장과 일치하며, 이 유형의 캐비닛 구성에서 가장 명확한 진단 지표 중 하나입니다. 그러나 모듈 고장으로 결론 내리기 전에 두 가지를 확인하는 것이 좋습니다. 첫째, CNC 컨트롤러에 표시되는 알람 코드가 서보 드라이브 고장인지 아니면 엔코더/피드백 고장인지 확인하십시오. 후자는 드라이브가 아닌 케이블이나 모터에서 발생할 수 있기 때문입니다. 둘째, H207의 DC 버스 전압 판독값이 정상 범위 내에 있는지 확인하십시오(컨트롤러의 서보 상태 표시에서 종종 표시됨). 알람 코드가 드라이브 내부 고장이거나 전원 켜기 시 H207이 초기화되지 않으면 모듈이 거의 확실히 원인입니다. 엔코더 피드백 오류인 경우, 교체 모듈을 주문하기 전에 해당 축의 엔코더 케이블을 점검하십시오.

Q2: H302를 사용할 수 없을 때 A06B-6096-H207을 A06B-6096-H302의 대체품으로 사용할 수 있습니까?

아니요, 직접적인 드롭인 대체품으로는 사용할 수 없습니다. H302는 3축을 제어하고 H207은 2축을 제어하므로, 3축 슬롯에 H207을 사용하면 한 축은 전혀 드라이브 연결이 되지 않습니다. 축 수 불일치 외에도 전류 계층이 다릅니다(02 대 07). 즉, 각 슬롯의 파라미터 데이터는 특정 모듈에 맞춰 구성되어 있습니다. H302의 3축 중 2축만 실제로 사용되는 시나리오에서도 H207로 대체하려면 축 재할당, 파라미터 재구성 및 배선 변경이 필요할 수 있습니다. 이는 유지보수 교체가 아닌 수정 프로젝트가 됩니다. H302를 사용할 수 없을 때 올바른 접근 방식은 다른 채널에서 H302를 소싱하는 것이지 H207을 대체하는 것이 아닙니다.

Q3: H207의 전류 계층 "07"은 H302의 계층 "02"와 어떻게 비교됩니까? 더 높은 계층 번호가 항상 더 높은 전류 정격입니까?

A06B-6096 시리즈 내에서 축 수 숫자 뒤의 접미사 숫자는 다른 전류 등급 계층을 반영하지만, 계층 번호와 실제 전류 출력 간의 관계는 단순한 선형 척도가 아닙니다. 계층 번호는 직접적인 전류 값이 아니라 FANUC의 내부 분류 코드입니다. 소싱에 중요한 것은 H207의 "07" 계층과 H302의 "02" 계층이 다른 사양이며, 각각 설치된 기계의 특정 모터 조합에 맞춰져 있다는 것입니다. 특정 슬롯에 필요한 계층을 확인하는 유일한 확실한 방법은 원본 기계 문서, 고장난 모듈의 명판 또는 CNC 컨트롤러의 서보 파라미터 데이터를 참조하는 것입니다. 모터 호환성을 확인하고 관련 서보 파라미터를 업데이트하지 않고 다른 계층을 사용하면 잘못된 전류 조절의 위험이 발생하며, 이는 축 위치 오류, 진동 또는 열 알람으로 나타날 수 있습니다.

Q4: 몇 년 동안 사용되지 않은 기계의 부품을 소싱하고 있습니다. 라벨이 없는 H207로 보이는 것을 보관함에서 발견했습니다. 설치하기 전에 확실하게 식별할 방법이 있습니까?

보관 중인 라벨 없는 모듈은 실제 식별 문제를 야기하지만, 이를 좁히는 데 도움이 되는 접근 방식이 있습니다. 기계의 원본 드라이브 캐비닛에 접근할 수 있고 작동 중인 H207 또는 H302가 여전히 설치되어 있다면, 나란히 물리적으로 비교(모듈 치수, 커넥터 위치, 보드 레이아웃 및 PCB의 보이는 부품 마킹)하면 미스터리 모듈이 동일한 시리즈 및 동일한 축 수 변형인지 확인하는 데 도움이 될 수 있습니다. FANUC의 6096 시리즈 2축 및 3축 모듈은 다른 축 수를 반영하는 시각적으로 다른 커넥터 구성을 가지고 있으므로 물리적 폼 팩터는 H207 식별을 확인하거나 배제해야 합니다. 또한, 모듈 내부의 회로 기판에 보이는 부품 번호(FANUC 서보 보드에 종종 있음)가 있다면 이를 교차 참조하여 모듈 유형을 확인할 수 있습니다. 이러한 방법으로 확실한 식별을 얻을 수 없다면, 미스터리 모듈을 생산에 사용하는 것은 명백한 상태와 관계없이 권장되지 않습니다.

Q5: 이 서비스 수명 단계에서 A06B-6096 시리즈 드라이브의 가장 일반적인 고장 원인은 무엇이며, 중고품 장치를 평가하는 방법에 영향을 미칩니까?

이 드라이브들이 도달한 연령에서 가장 일반적인 고장 모드는 두 가지 범주로 나뉩니다. 첫 번째는 DC 버스 및 전원 공급 장치 섹션의 전해 커패시터 열화입니다. 커패시터는 유한한 작동 수명을 가지며, 1990년대부터 지속적으로 사용된 장치는 드라이브가 심각한 고장을 일으키지 않았더라도 정전 용량이 사양보다 훨씬 낮아졌을 수 있습니다. 이는 간헐적인 동작, 재생 제동 성능 저하, 그리고 결국 치명적인 고장을 유발할 수 있습니다. 두 번째 일반적인 고장 모드는 IGBT 게이트 드라이버 회로 열화로, 한 축이 불규칙한 토크 출력 또는 완전한 고장 전에 오작동 과전류 알람을 발생시킬 수 있습니다. 중고품 장치를 평가할 때, 테스트 프로세스에 전원 켜기 확인뿐만 아니라 전류 하에서의 부하 주기 테스트가 포함되었는지 문의하십시오. 드라이브는 전원이 켜지고 올바르게 초기화될 수 있지만, 실제 축 부하에서만 나타나는 마진이 있는 커패시터 또는 IGBT 성능을 가질 수 있습니다. 평판 좋은 중고품 복구 프로세스에는 시각적 검사 및 전원 켜기 확인뿐만 아니라 대표적인 작동 조건에서의 기능 테스트가 포함됩니다. 이러한 방식으로 테스트된 장치는 외관 상태 및 기본 초기화만 확인된 장치보다 훨씬 더 큰 신뢰성을 제공합니다.
